Руководство по покрытию разъемов: контакты из золота, олова и серебра

Выбор правильного покрытия разъема влияет на стоимость, надежность и производительность вашего продукта. Золото, олово или серебро — какой материал подходит вам? Ответ зависит от того, что для вас важнее всего. Золото дает лучшую надежность и множество циклов спаривания. Олово – экономически выгодный выбор. Серебро обеспечивает высокую проводимость.

В этом руководстве подробно сравниваются эти три варианта покрытия. Вы узнаете их свойства, наилучшее использование и возможные риски. Знание основ покрытия разъемов поможет вам сделать разумный выбор для ваших электрических проектов. Каждый материал выполняет свою функцию, и подбор покрытия в соответствии с вашими потребностями предотвращает дорогостоящие сбои. Независимо от того, заботитесь ли вы больше всего о качестве сигнала, бюджете или долговечности в суровых условиях, это сравнение даст вам знания, необходимые для выбора правильных контактов для вашего проекта.

Ключевые выводы

• Позолота делает соединения с низким уровнем сигнала надежными для многих плагинов, но стоит дороже.

• Луженое покрытие обходится недорого и хорошо подходит для основных соединений, которые подключаются всего несколько раз.

• Серебряное покрытие обеспечивает лучший электрический поток при использовании с высокой мощностью.

• Никогда не смешивайте золотые и оловянные контакты, поскольку они подвержены коррозии и повреждению.

Быстрое сравнение покрытий

Прежде чем мы подробно рассмотрим каждый материал, дадим краткий обзор сравнения золота, олова и серебра. Этот краткий справочник поможет вам найти правильный путь для вашего проекта, не вчитываясь сначала во все технические детали.

Краткая таблица свойств

В таблице ниже показаны пять наиболее важных факторов при выборе покрытия разъема. Используйте его в качестве отправной точки, а затем изучите раздел каждого материала для получения дополнительной информации.

В этой таблице кратко показаны основные компромиссы. Золото поддерживает сильный сигнал при многих вставках. Олово снижает ваши затраты. Серебро обеспечивает лучшую проводимость для тяжелых энергетических нужд. Приоритеты вашего проекта определяют, какой столбец важнее всего.

Ключевые правила выбора

Вы можете упростить выбор покрытия разъема, воспользовавшись тремя практическими советами. Эти правила охватывают большинство проектных ситуаций, с которыми вы можете столкнуться.

Используйте золото для приложений с низким уровнем сигнала и большим циклом. Используйте олово для экономичных применений с малым циклом. Используйте серебро для сильноточных устройств.

Золото подходит для чувствительных схем, где даже малейшие изменения сопротивления вызывают ошибки сигнала. Вы увидите золотые контакты в медицинских приборах и автомобильных системах безопасности, где отказ невозможен. Олово хорошо подходит для потребительских товаров с небольшим количеством циклов включения, например, для источника питания, который вы подключаете один раз и оставляете в покое. Silver обеспечивает распределение сильноточной мощности, где тепло и падение напряжения имеют большее значение, чем частота его подключения.

Помните, что ваше окружение также влияет на ваш выбор. Влажные или агрессивные места подталкивают вас к золоту, даже если оно стоит дороже. Чистые, контролируемые внутренние помещения позволяют олову работать нормально. При использовании высокотемпературной энергии можно принять риск потускнения серебра из-за его лучших электрических характеристик. Подбирайте покрытие в соответствии с вашей операционной средой, а не только с вашим бюджетом.

Позолота для разъемов высокой надежности

Золото отличается от других материалов для контактных покрытий, поскольку это благородный металл. Это означает, что он намного лучше борется с окислением и коррозией, чем олово или серебро. Когда вы наносите позолоту на контакты разъема, поверхность остается чистой и устойчивой в течение многих лет. Вам не нужно беспокоиться об образовании оксидов на контактной поверхности. Если бы оксид образовался, это повысило бы сопротивление и повредило бы ваш сигнал.

Золотое покрытие: производительность и стоимость

Золото обеспечивает отличные электрические характеристики, поскольку сохраняет низкое контактное сопротивление на протяжении многих циклов подключения. Каждый раз, когда вы подключаете и отключаете разъем, позолоченная поверхность остается в хорошей форме. Эта устойчивость делает золото лучшим выбором для схем, использующих низковольтные сигналы. Небольшое повышение сопротивления может испортить эти сигналы или вызвать проблемы, которые приходят и уходят.

Позолота стоит дороже всего из трех материалов. Вы платите больше за сам металл и за тщательность его изготовления. Но вам следует подумать о первоначальных затратах по сравнению с ценой неудачи. В медицинском мониторе или системе безопасности автомобиля одно плохое соединение может стоить намного дороже, чем деньги, сэкономленные на более дешевом покрытии. Надежность золота часто оправдывает его цену.

Золото также хорошо противостоит коррозии в жестких условиях. Испытания с соляным туманом и смешанным потоком газа показывают, что поверхности золота остаются прежними . Олово со временем тускнеет, а серебро тускнеет и изнашивается от трения. Золото просто не реагирует на эти вещи. Это делает его самым безопасным выбором для тяжелых работ.

Идеальное применение золотых контактов

Вам следует выбирать золотые контакты для случаев, когда надежность является наиболее важным фактором. Медицинские приборы, автомобильная электроника и системы самолетов – все они нуждаются в стабильной работе. Кардиомонитор не выдержит соединения, которое ухудшается после пятидесяти подключений. Датчик подушки безопасности должен срабатывать каждый раз, даже после многих лет тряски и перепадов температуры.

Разъем HRB&HRBCN имеет разъемы «провод-плата» с позолоченным покрытием. Эти разъемы идеально подходят для использования в автомобилях и медицинских целях. Вы получаете необходимую электрическую устойчивость без потери механической прочности. Позолоченное покрытие защищает путь прохождения сигнала с момента подключения разъема.

Золото также хорошо подходит для устройств, которые часто подключаются и отключаются. Испытательное оборудование, инструменты программирования и модульные инструменты выигрывают от способности золота противостоять износу. Вы можете вставлять и вынимать эти разъемы сотни раз без потери производительности. Луженое покрытие изнашивается гораздо быстрее, обнажая основной металл и повышая сопротивление.

Для слаботочных применений золото является очевидным выбором. Качество сигнала имеет большее значение, чем просто обработка большого количества энергии. Вам нужен каждый крошечный бит напряжения, чтобы добраться туда, куда оно идет, без потерь. Gold гарантирует, что ваш сигнал останется чистым от одной стороны цепи до другой.

Лужение: экономично и практично

Лужение представляет собой наиболее экономичный вариант контактов разъема . За олово вы платите гораздо меньше, чем за золото или серебро. Это ценовое преимущество делает олово выбором по умолчанию для многих продуктов, выпускаемых в больших объемах. Но вы должны понять его компромиссы, прежде чем приступить к этому материалу.

Лужение: свойства и ограничения

Олово обеспечивает хорошую паяемость, а это означает, что припой легко растекается по поверхности во время сборки. Это свойство ускоряет производственный процесс и уменьшает количество дефектов. Вы также получаете плоскую, ровную поверхность, которая хорошо подходит для подключения к электросети. Мягкая природа олова позволяет ему слегка деформироваться под давлением, создавая большую площадь контакта.

Однако олово не является благородным металлом. Со временем он окисляется, образуя на поверхности тонкий слой. Этот оксидный слой увеличивает контактное сопротивление, что может ослабить сигнал. Процесс окисления ускоряется в теплой или влажной среде. Вы также сталкиваетесь с ограничениями на циклы спаривания. Лужение обычно выдерживает всего 10–25 вставок, прежде чем износ станет заметным. Каждое соединение соскабливает небольшой кусочек поверхности олова.

Коррозионная стойкость олова уступает золоту. В суровых условиях олово может разлагаться быстрее, чем вы ожидаете. Вы также должны знать, что олово работает лучше всего, если вы соедините его с другой жестяной поверхностью. Смешивание олова с золотом приводит к гальванической коррозии, о которой мы поговорим позже в этом руководстве.

Когда следует выбирать оловянные контакты

Вам следует выбирать оловянные контакты для применений с небольшим количеством циклов соединения и ограниченным бюджетом. Бытовая электроника идеально соответствует этому шаблону. Блок питания, который вы подключаете один раз и оставляете в покое, не требует золота. С жестью прекрасно работает игрушка или бытовой прибор со стационарным подключением.

В таблице ниже показано, как выбор покрытия распределяется по потребительской электронике :

В этой таблице показано практическое разделение. Силовые цепи пропускают более высокий ток, поэтому небольшие изменения сопротивления не имеют большого значения. Сигнальные разъемы передают конфиденциальные данные, поэтому вам нужна стабильность золота. Луженое покрытие хорошо служит силовой стороне. Покрытие клемм на ваших контактах питания может быть оловянным без ущерба для производительности.

Вы также получаете выгоду от хорошей паяемости олова во время сборки платы. Припой быстро смачивается и образует прочные соединения. Эта надежность снижает необходимость переделок и брака. При больших объемах производства эта экономия быстро увеличивается. Олово дает вам надежный разъем за небольшую часть стоимости золота.

Серебряное покрытие: специалист по высокой проводимости

Серебро отличается от золота и олова в одном главном отношении. Он проводит электричество лучше, чем любой другой металл. . Это делает его отличным выбором, когда производительность является главным приоритетом. Но вам также необходимо знать его слабые места, прежде чем выбирать его для своего проекта.

Посеребрение: преимущества и уязвимости

Серебро обеспечивает наилучшие проводящие свойства. Значения проводимости IACS (Международный стандарт отожженной меди) ясно показывают это:

Это контактное покрытие достигает около 105% IACS , что соответствует чистому серебру. вашего разъема Контакты пропускают ток с меньшим сопротивлением, чем медные или золотые контакты. Для сильноточных цепей более низкое сопротивление означает меньшее выделение тепла и лучшую энергоэффективность.

Основная слабость серебра – потускнение. Реагирует с соединениями серы в воздухе. Когда уровень сероводорода превышает 10 частей на миллиард или относительная влажность остается выше 85%, на поверхности образуется сульфид серебра. Этот потускневший слой повышает контактное сопротивление по сравнению с чистым серебром. В приложениях с очень низким напряжением увеличение сопротивления может нарушить передачу сигнала . Серебро не обладает такой же хорошей устойчивостью к коррозии, как золото. Однако потускневший слой является проводящим и часто подходит для энергетических применений.

Лучшие варианты использования серебряных контактов

Серебро превосходно подходит для сильноточных применений, где проводящие характеристики имеют решающее значение. Промышленность использует его в нескольких ключевых областях:

• Передача и распределение энергии : шины, контакты предохранителей, токовые обменники, силовые разъемы , и разъединители.

• Электромобили (EV): стационарные и мобильные разъемы, инверторы, реле, зарядное оборудование и сварочные площадки.

• Зарядные батареи и накопители энергии : Промышленные мощные разъемы в сухих помещениях.

• Промышленное оборудование : Мощные соединения с низкой частотой соединений.

Теплопроводность серебра также помогает рассеивать тепло из горячих точек при сильноточной передаче энергии. Материал сохраняет стабильные соединения при высокой вибрации, циклическом изменении температуры и имеет компактную конструкцию.

Важным преимуществом такого контактного покрытия является его совместимость с другими покрытиями. Вы можете соединить серебро с золотыми или оловянными поверхностями, не вызывая гальванической коррозии. Эта гибкость упрощает вашу конструкцию.

Для сильноточных приложений серебро предлагает лучший баланс производительности и стоимости. Риск потускнения можно контролировать в контролируемых помещениях. Ваш разъем остается надежным в течение многих рабочих циклов.

Свойства покрытия электрических контактов

Контактное сопротивление и целостность сигнала

Контактное сопротивление показывает, насколько хорошо сигнал проходит через разъем. Gold сохраняет это сопротивление на очень низком уровне даже после тысяч подключений. Такая стабильная производительность делает золото лучшим выбором для низковольтных сигнальных цепей. Олово вначале имеет хорошее сопротивление, но окисление постепенно ухудшает его. При каждом подключении поверхность олова царапается, а свежий металл снова окисляется. Со временем этот цикл ослабляет сигнал.

Серебро имеет самое низкое сопротивление из трех. Его проводимость достигает около 105% IACS, что превосходит медь. Для силовых цепей это означает меньше тепла и большую эффективность. Но серебро тускнеет во влажном или насыщенном серой воздухе. Потускнение добавляет некоторое сопротивление, но все равно проводит достаточно хорошо для большинства энергетических применений.

В таблице ниже показаны электрические характеристики каждого типа покрытия:

Долговечность и циклы спаривания

Механическая прочность определяет, сколько раз вы сможете подключать и отключать контакты разъема. Толщина позолоты здесь имеет большое значение. Стандартная толщина составляет от 0,75 до 1,25 микрон , что подходит для большинства случаев применения. Для тяжелых работ, таких как аэрокосмическая или военная промышленность, вам понадобится более толстое золото до 2,5 микрон. Эти более толстые слои выдерживают тысячи циклов соединения, не изнашиваясь.

Лужение выходит из строя раньше, чем золото, из-за ряда проблем с износом. Фреттинг-коррозия возникает, когда вибрация вызывает крошечные движения, обнажающие свежее олово, которое окисляется и блокирует ток. Высокая температура вызывает реакцию между медью и оловом, а также механическую ползучесть. Горячая эрозия сопряжения возникает при подключении под напряжением, создавая искры, прожигающие дырки в банке.

Для использования с количеством циклов соединения менее 25 олово подойдет. Кроме того, вы рискуете оголить основной металл и потерять электрические характеристики. Долговечность золота оправдывает его более высокую стоимость, когда ваш продукт требует частого подключения или долгосрочной надежности.

Олово против золота против серебра: как выбрать

Теперь вы знаете, с чем каждый материал хорош, а где нет. Следующим шагом будет сопоставление этих характеристик с вашим проектом. Ваш выбор сводится к двум основным вопросам: что нужно вашему сигналу и где будет использоваться ваш разъем? Ответьте на них, и правильный выбор станет очевидным.

Сигнал против мощности: соответствие покрытия потребностям

Работа вашей схемы решает, какое контактное покрытие работает лучше всего. Сигнальные приложения передают низковольтные данные, которые нуждаются в чистой и устойчивой передаче. Силовые приложения имеют более высокий ток, где небольшие изменения сопротивления не имеют большого значения.

Для сигнальных цепей золото является явным победителем. Низковольтный сигнал не может справиться с изменениями сопротивления. Со временем на оловянных поверхностях образуется оксид олова, который блокирует электрический ток. Такое увеличение сопротивления становится большой проблемой для приложений с низковольтными сигналами . По мере накопления оксида вы можете увидеть случайные ошибки или полную потерю сигнала. Золото полностью позволяет избежать этой проблемы, поскольку оно не окисляется.

Оловянные разъемы также должны ограничиваться низкочастотным использованием. Высокоскоростные цифровые сигналы теряют силу при прохождении через оловянные поверхности. Более проводящие покрытия лучше подходят для передачи высокочастотного сигнала. Если ваш проект передает данные на высоких скоростях, золото обеспечит вам необходимую производительность.

Силовые цепи подчиняются другому правилу. Сильноточные приложения выигрывают от превосходной проводимости серебра. Серебряное покрытие пропускает больший ток с меньшим выделением тепла. Это делает серебро практичным выбором для сильноточных систем передачи энергии, таких как зарядное оборудование для электромобилей или промышленное распределение электроэнергии.

В экономичных конструкциях со скромными потребностями в электроэнергии можно использовать олово. Простое подключение к источнику питания, которое вы подключаете один раз, отлично работает с оловом. Паяемость олова также помогает при производстве, быстро создавая прочные соединения. Просто помните, что олово выдерживает всего 10–25 циклов соединения, прежде чем проявляется износ.

Факторы окружающей среды и условия эксплуатации

Ваша операционная среда часто игнорирует ваши приоритеты производительности. Разъем, который отлично работает в чистой лаборатории, может быстро выйти из строя на влажном заводе или в пыльной обстановке на открытом воздухе.

Коррозионная стойкость становится критической в ​​суровых условиях. Золото устойчиво к коррозии от солевых брызг, влажности и промышленных химикатов. Серебро тускнеет под воздействием соединений серы в воздухе. Олово окисляется быстрее в теплых и влажных условиях. Каждый материал по-разному реагирует на одну и ту же среду.

Еще нужно подумать об оловянных усах в определенных условиях. Оловянные усы представляют собой проводящие нити , которые со временем медленно растут. Они могут достигать нескольких миллиметров в длину. Эти проводящие расширения могут вызвать короткое замыкание или электрическую дугу между компонентами. Этот риск делает олово непригодным для критически важных систем, где отказ создает угрозу безопасности.

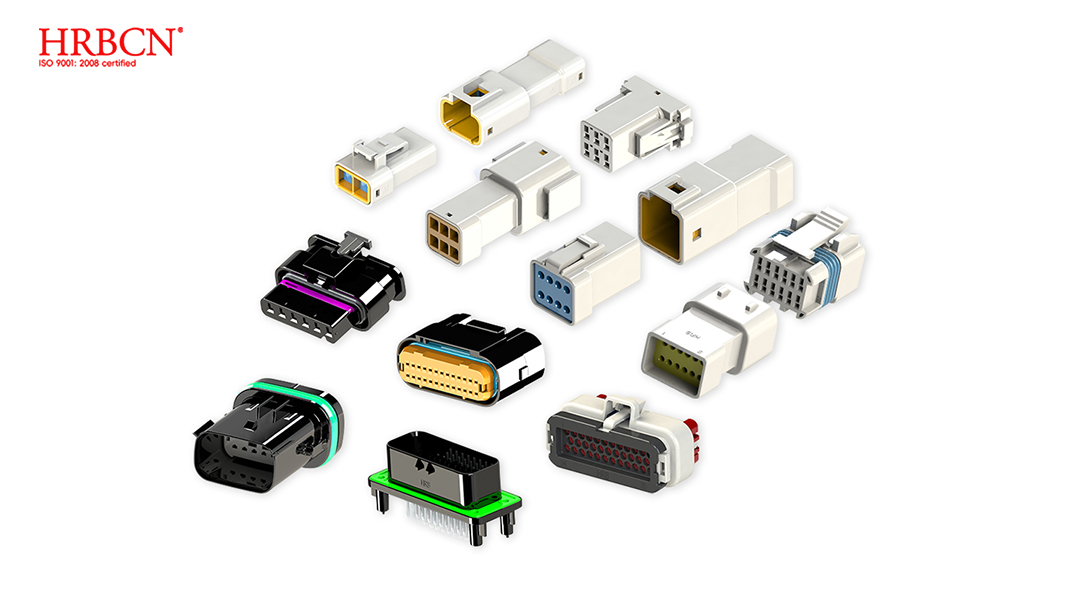

HRB&HRBCN Connector разрабатывает водонепроницаемые разъемы IP67 именно для таких сложных условий. В этих разъемах используются герметичные корпуса и луженые контакты, устойчивые к воде, пыли и вибрации. Степень защиты IP67 обеспечивает защиту от временного погружения в воду. Эта конструкция обеспечивает надежную работу для наружного освещения, автомобильных систем или морского оборудования.

Выбор покрытия разъема должен учитывать как температурный диапазон, так и воздействие загрязнений. Контролируемая внутренняя среда позволяет вам выбирать олово для экономии средств. Установка на открытом воздухе с перепадами температур подталкивает вас к золоту или серебру. Водонепроницаемые разъемы IP67 демонстрируют, насколько продуманный дизайн сочетает в себе герметичность и подходящий выбор покрытия.

В таблице ниже обобщен ваш путь принятия решения:

Ваш окончательный выбор уравновешивает электрические потребности, воздействие на окружающую среду и бюджет. Ни один материал не выигрывает во всех категориях. Подберите покрытие в соответствии с вашими конкретными условиями, и ваш разъем будет надежно работать в течение многих лет.

Риски смешивания типов покрытий

Вы можете подумать, что любая комбинация покрытий работает, пока разъем подходит. Эта идея может испортить ваш продукт. Смешение несовместимых покрытий вызывает гальваническую коррозию . Это медленно повреждает ваше соединение, пока оно не выйдет из строя полностью. Знание этого риска убережет ваш проект от преждевременного сбоя.

Понимание гальванической коррозии

Гальваническая коррозия возникает, когда два разных металла соприкасаются друг с другом в присутствии электролита. В качестве электролита может действовать влага, влажность или конденсат. Металлы образуют небольшую батарею. Один металл ржавеет быстрее, чем один. Чем больше разница между металлами, тем сильнее сила коррозии.

Анодный индекс измеряет эту разницу. Более высокое число означает, что металл легче подвергается коррозии. Вот сравнение золота и олова :

Этот зазор в 0,65 В между золотом и оловом создает сильную силу коррозии. В этой паре олово становится анодом и быстрее корродирует. Золото действует как катод и остается в порядке. Поверхность олова разрушается. На поверхности золота могут образовываться отложения оксида олова. Это загрязнение повышает контактное сопротивление и ослабляет путь прохождения сигнала.

Реальный практический пример показывает, насколько серьезна эта проблема. Оловянно-свинцовый припой, соединенный с золотом, разлагается гораздо быстрее, чем оловянно-свинцовый припой сам по себе. При фреттинге сопротивление контакта возрастает с 0,001 Ом до 10 Ом всего за несколько тысяч циклов. Это десятитысячное увеличение сопротивления. Ваш сигнал за короткое время из чистого станет непригодным для использования.

Лучшие практики по сопряжению различных обшивок

Главное правило простое: никогда не сочетайте золото с оловом. Такое сочетание гарантирует гальваническую коррозию при появлении влаги. Всегда отдавайте предпочтение соединениям золото-золото или олово-олово. Соответствующие покрытия устраняют разницу напряжений, вызывающую коррозию.

Серебро представляет собой полезное исключение. Вы можете соединить серебро с золотом или оловом, не создавая такого же риска коррозии. Такая гибкость делает серебро практичным средним выбором для смешанных систем. Для сильноточных силовых установок соединения серебро-олово хорошо работают в контролируемых средах.

Стандарт SAE ARP6903 дает формальное руководство по выбору совместимых покрытий. Этот стандарт включает таблицу гальванической совместимости. Это поможет вам выбрать безопасные комбинации обшивки. В нем также перечислены параметры производительности для каждого типа покрытия и спецификации разъема. Соблюдение этого стандарта снижает риск возникновения коррозии.

Критическое предупреждение: оловянно-свинцовый припой, соединенный с золотом, быстро разрушается при фреттинге. Контактное сопротивление увеличивается с 0,001 Ом до 10 Ом всего за несколько тысяч циклов. Никогда не комбинируйте эти два металла в конструкции разъема.

Вам также следует подумать о вашей операционной среде. Сухой , герметичный корпус снижает риск коррозии, поскольку электролит не достигает металлов. Наружная или влажная среда значительно ускоряют гальваническую коррозию. Если ваш продукт подвергается воздействию влаги, соответствие покрытий становится еще более важным.

При проектировании системы разъемов запишите покрытие обеих сопрягаемых половин. Убедитесь, что ваш поставщик использует совместимые покрытия. Небольшая ошибка в выборе покрытия может привести к сбоям в работе. Эти неудачи обходятся гораздо дороже, чем экономия от смешивания металлов. Контакты вашего разъема заслуживают такого же ухода, как и все остальные детали вашего дизайна.

Выбор покрытия зависит от четырех факторов: стоимость, надежность, электрические характеристики и условия окружающей среды. Ни один материал не подходит лучше всего для каждой ситуации. Правильный выбор зависит от вашего конкретного применения.

Тщательно оцените свои приоритеты. Вам нужно много циклов спаривания? Золото подходит для конструкций с высокой надежностью. Ограничивает ли вас бюджет? Tin подходит для приложений, чувствительных к затратам. Вы несете сильноточную мощность? Серебро обеспечивает лучшую проводимость.

HRB&HRBCN Connector предлагает продукцию с различными вариантами отделки. Их команда может помочь вам подобрать нужные контакты в соответствии с вашими потребностями. Контакты разъема и их устойчивость к коррозии напрямую влияют на долгосрочный успех продукта. Правильный выбор материалов гарантирует удовлетворенность клиентов на долгие годы.

Часто задаваемые вопросы

Как выбрать между золотом, оловом и серебром?

Подбирайте покрытие исходя из того, что вам нужно. Золото хорошо подходит для проектов с низким уровнем сигнала, требующих большого количества соединений. Tin подходит для недорогих проектов, которые не часто включаются в сеть. Серебро заботится о сильноточных потребностях в электроэнергии. Также подумайте, где вы его используете. Влажные или агрессивные места делают золото лучшим выбором. Чистые внутренние помещения позволяют олову работать нормально.

Могу ли я использовать вместе золотые и оловянные контакты в одном разъеме?

Никогда не кладите золото с оловом. Эта смесь вызывает гальваническую коррозию в присутствии воды или влаги. Разница в 0,65 В между ними приводит к быстрому выходу из строя. Контактное сопротивление может измениться от 0,001 Ом до 10 Ом после нескольких тысяч использований. Всегда используйте золото с золотом или олово с оловом. Серебро без проблем можно использовать как с золотом, так и с оловом.

Какое покрытие лучше всего подходит для сильноточного использования?

Серебро дает лучший электрический поток, около 105% IACS. Это делает его идеальным для линий электропередач, зарядки электромобилей и заводских машин. Серебро тускнеет во влажном или насыщенном серой воздухе, но потускнение все равно пропускает электричество для энергетических нужд. Вы можете смело использовать серебро с золотом или оловом.

Сколько раз можно подключать каждую пластину?

Gold может обрабатывать 100 или более плагинов, если он достаточно толстый. Срок службы Tin составляет от 10 до 25 плагинов, прежде чем он изнашивается. Серебро находится между ними. Более толстое золото служит еще дольше. Если вы часто подключаетесь к сети, золото придаст вам необходимую прочность. Tin работает только тогда, когда вы не подключаете его много раз.

Хорошо ли луженое покрытие противостоит коррозии?

Олово не так устойчиво к коррозии, как золото. Со временем он окисляется, образуя слой, повышающий контактное сопротивление. В теплых или влажных местах это происходит быстрее. На олове также могут вырасти крошечные усы, которые могут вызвать короткое замыкание. В тяжелых условиях позолота обеспечивает гораздо лучшую защиту.
