Технические вопросы и ответы
Вопрос: Как вставить обжатые контакты в корпус разъема?

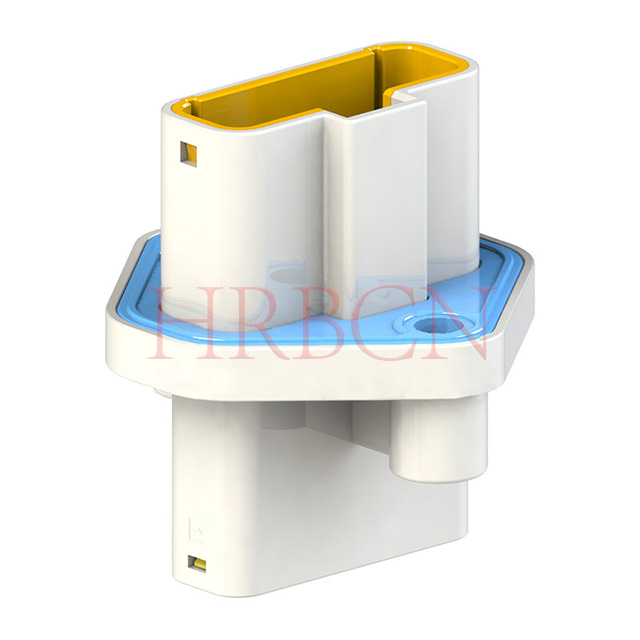

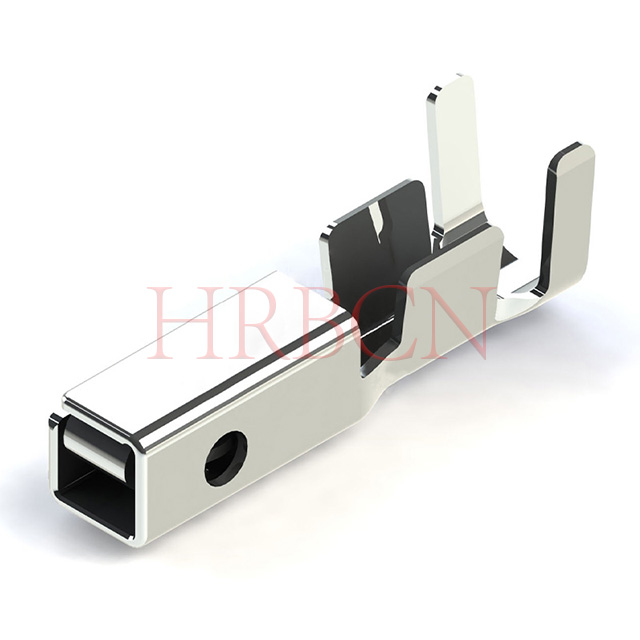

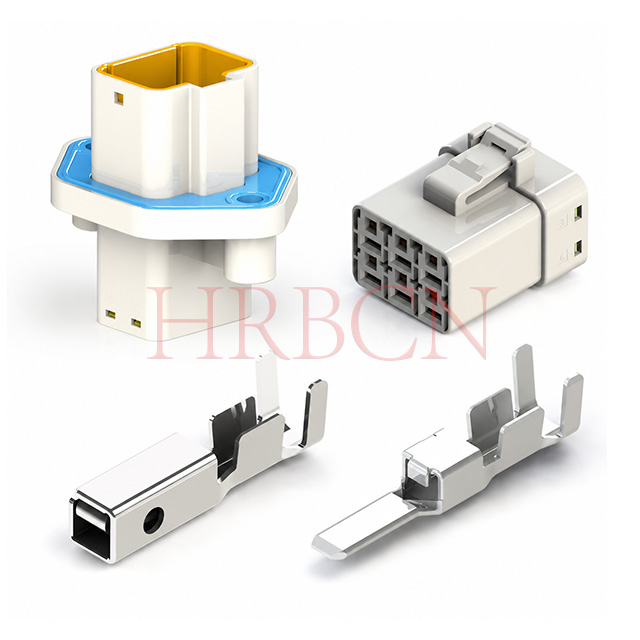

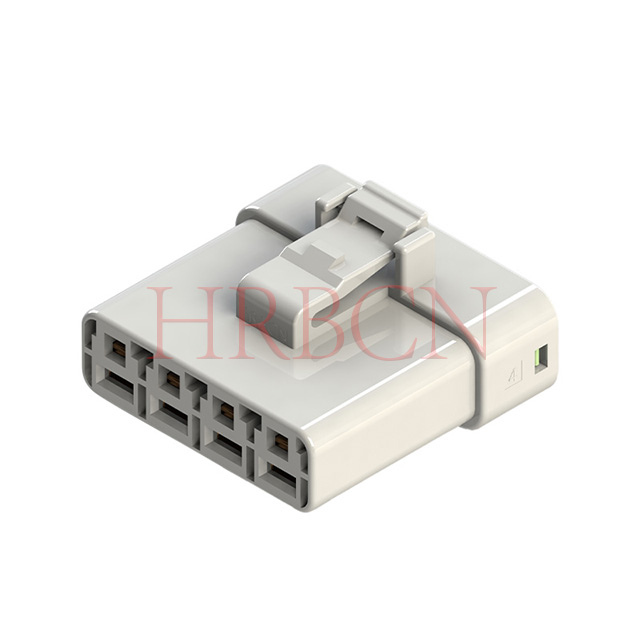

A: Прежде чем вставлять обжатые контакты, сориентируйте корпус разъема и контакты для правильного сопряжения. Расположите корпус фиксирующим элементом вверх и совместите контакт так, чтобы его сторона с цилиндрическим швом также была обращена вверх.
НЕ вращайте контакт во время или после вставки; вращение может привести к повреждению резинового уплотнения или растрескиванию корпуса.
⒈В случае контакта с розеткой
Шаг ①: Наклоните обжимной контакт. Поместите его кончик в сопрягающуюся полость с уплотнением. Осторожно расширяйте отверстие уплотнения, чтобы не повредить верхнюю поверхность полости. Прижмите контактный наконечник к резиновой уплотнительной пластине, чтобы вставить коробчатую часть контакта.
Шаг ②: Выпрямите обжатый контакт, затем вставьте кончик его коробчатой части. Вставьте контакт до упора (не поддевайте и не применяйте чрезмерную силу) до тех пор, пока не услышите щелчок.
Шаг ③: Услышав звуковой щелчок при полном вставлении контакта, осторожно потяните провод, чтобы убедиться, что контакт надежно зафиксирован копьем корпуса.

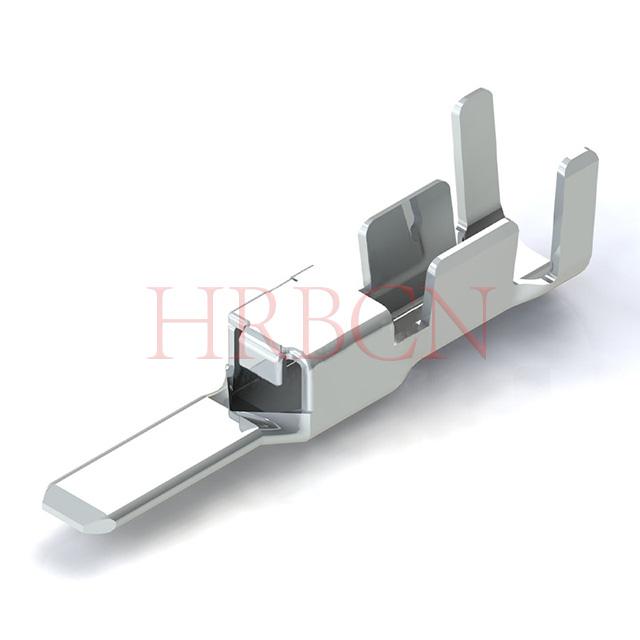

⒉В случае контакта с вкладкой
Шаг ①: Вставьте обжатый контакт прямо в корпус. Избегайте повреждения периферии полости с уплотнением контактным наконечником. Наклон контакта в сторону фиксации корпуса во время вставки может привести к повреждению резиновой уплотнительной пластины и попаданию контактного наконечника в соседнюю полость. См. рисунок ниже; обратите особое внимание на ориентацию вставки.
Шаг ②: Вставьте обжатый контакт до упора. Не поддевайте и не прилагайте чрезмерных усилий; остановитесь, когда услышите слышимый щелчок.
Шаг ③: Услышав звуковой щелчок при полной вставке, осторожно потяните провод, чтобы убедиться, что обжатый контакт надежно зафиксирован копьем корпуса.
Вопрос: Как вытащить обжатые контакты из корпуса после неправильной вставки
О: Если обжатый контакт вставлен не в ту полость, его извлечение должен выполнять только квалифицированный персонал. Не используйте повторно корпус или резиновую уплотнительную пластину после их использования.
Вставьте инструмент для извлечения между обжатым контактом и корпусом со стороны сопряжения. Нажмите инструмент в направлении ①, чтобы отсоединить копье корпуса от крючка блокировки контакта. Затем потяните провод в направлении ②, чтобы отсоединить контакт от корпуса.
Вопрос: Какова правильная процедура соединения вилки и гнезда этого водонепроницаемого разъема?
Шаг ① : Совместите фиксирующий выступ на корпусе с вилкой со стопорным рычагом корпуса розетки, как показано на рисунке ниже. Выполнить сопряжение по оси сопряжения; не подглядывай.
Шаг ②: Соедините два корпуса до полной фиксации замка. Убедитесь в надежной фиксации корпуса, осторожно потянув его. (При правильном зацеплении фиксирующего рычага и фиксирующего язычка будет слышен щелчок.)
