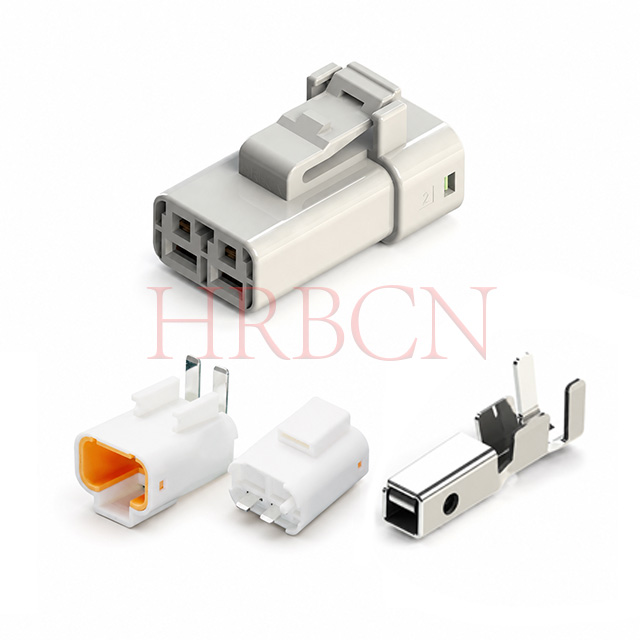

А-М63501, А-М63505Р
HRBCN
8536909000
A- M63501WF -1X N -W -X
① ② ③ ④ ⑤

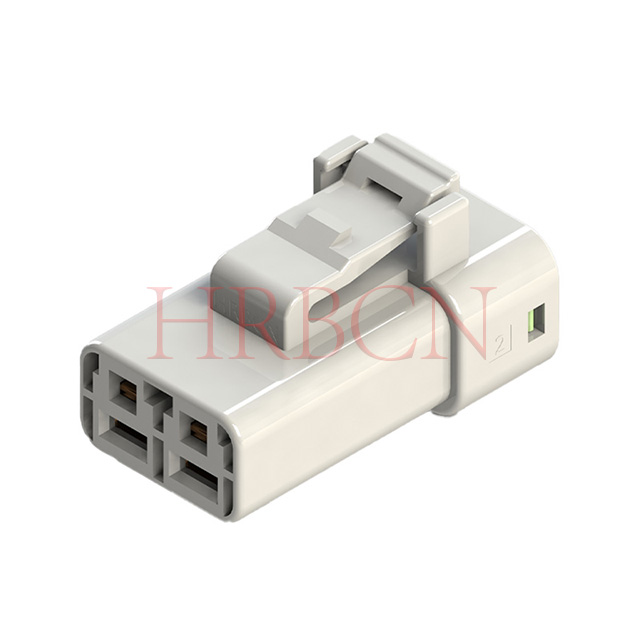

① M63501WF: серия HRB, вилка
②1: один ряд

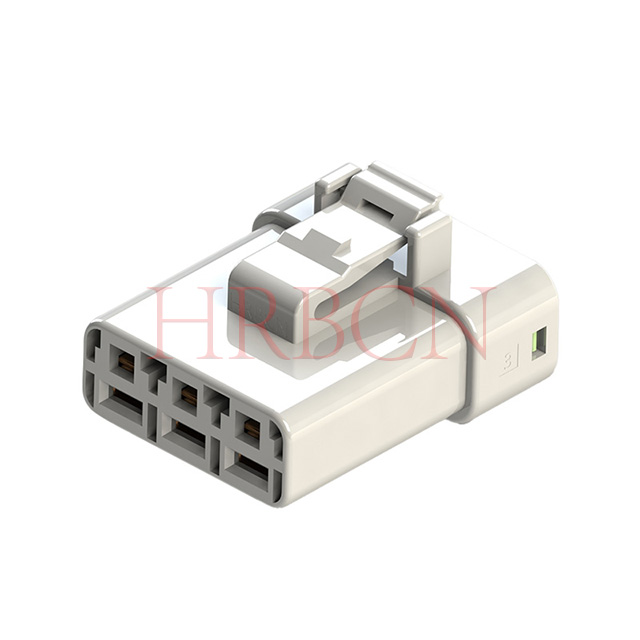

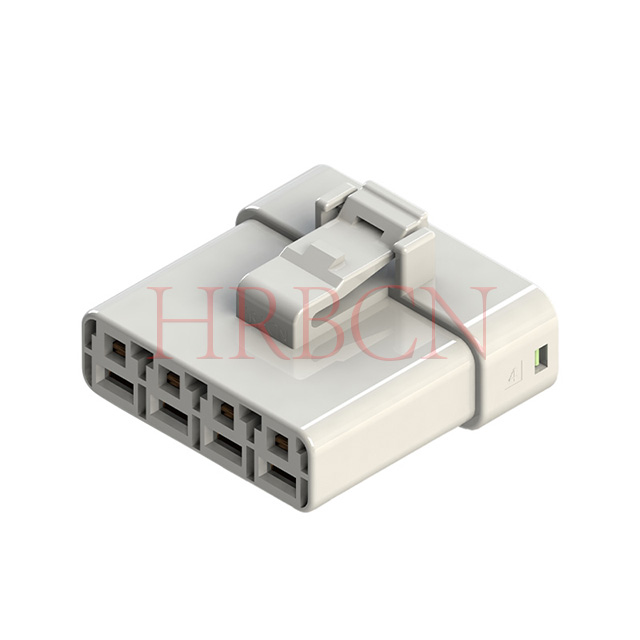

③N: количество контактов в ряду 2/3/4 контакта.
④Цвет: W: Белый
⑤ Цвет заглушки уплотнения :
-1: Зеленый (диаметр изоляции провода 2,65–3,1 мм)
Пустой: синий (диаметр изоляции провода 2,9–4,0 мм)
A- M63505R WF-1XN-W
① ② ③ ④ ⑤

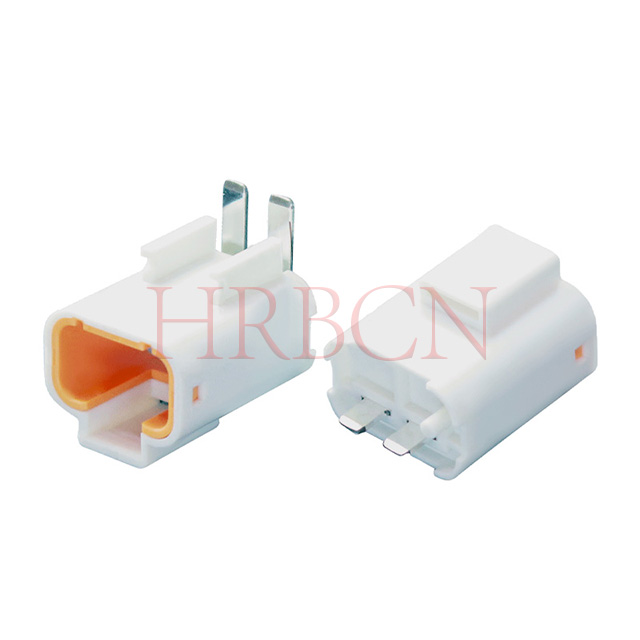

①M63501WF: серия HRB, разъем для печатной платы
②Пустой (без R): 180 градусов; С Р: 90 градусов
③ 1: один ряд
④ N: количество контактов в ряду 2/3/4 контакта.
⑤ Цвет: W: Белый
Водонепроницаемость и пыленепроницаемость IP67 для использования на открытом воздухе и во влажной среде.
Фиксированный шаг контактов 6,35 мм, компактная конструкция корпуса для сборки в ограниченном пространстве
Двойная система блокировки (основной замок + дополнительный замок TPA) для предотвращения извлечения терминала
Силиконовое интегрированное уплотнительное кольцо для стабильного и длительного водонепроницаемого эффекта.

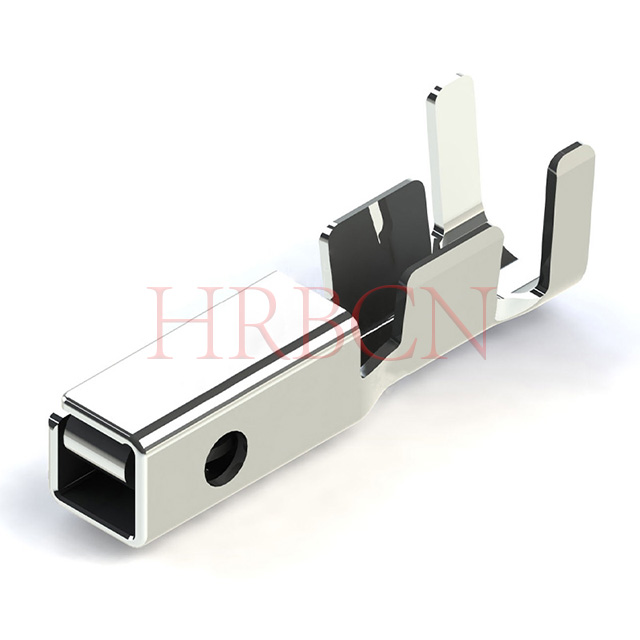

Клеммы из фосфористой бронзы с покрытием Ni+Sn, низким контактным сопротивлением и коррозионной стойкостью.
Широкий диапазон рабочих температур: -40℃ ~ +130℃.
Несколько вариантов количества контактов для удовлетворения различных требований к питанию и сигнальному соединению
Соответствие RoHS, прямые поставки с завода с возможностью индивидуальной сборки жгутов
Строительная техника
Подходит для экскаваторов и инженерной техники, устойчив к вибрации и суровым погодным условиям.
Логистические роботы AGV
Стабильное электропитание автоматизированного складского погрузочно-разгрузочного оборудования.
Рефрижераторные транспортные средства
Адаптируйтесь к длительной эксплуатации в условиях низких температур.
Горное освещение
Водонепроницаемая и пыленепроницаемая конструкция подходит для влажных подземных туннелей.
Оборудование для хранения энергии
Поддерживает передачу высокой мощности для наружных систем хранения энергии.
Морское оборудование
Способен работать во влажной морской среде и в условиях соленых брызг.
Вопрос: Должен ли я выбрать прямоугольный разъем 90° или прямой разъем 180° для водонепроницаемого разъема «провод-плата» HRB M63505?
О: Выбор зависит от компоновки печатной платы, внутреннего пространства корпуса и требований к прокладке проводов; электрические характеристики, степень водонепроницаемости (IP67) и номинальные значения тока/напряжения идентичны для обоих стилей.
⒈180° прямой коллектор (вертикальный штифт)
Применимые сценарии:
Достаточный вертикальный зазор над печатной платой; провода проходят прямо вперед вдоль вертикального направления поверхности печатной платы.
Блоки управления, автомобильные аккумуляторные модули и наружное оборудование с большим пространством для внутренней проводки, легко подключаемым и обслуживаемым.
Плотно расположенные многорядные разъемы, требующие единообразной прямой проводки.
Преимущества: простая сборка, интуитивно понятное управление установкой, меньшая нагрузка на изгиб проволоки, удобный послепродажный осмотр и разборка.
Недостатки: Занимает вертикальную высоту внутри корпуса; не рекомендуется для тонкого оборудования с ограниченной высотой.
⒉Угловая головка 90° (горизонтальный штифт)
Применимые сценарии:
Компактные, тонкие корпуса с ограниченной внутренней высотой по вертикали, например, для встроенных автомобильных камер, контроллеров электрических мотоциклов и водонепроницаемых мини-модулей для уличного использования.
Провода должны проходить горизонтально вдоль поверхности печатной платы или боковой стенки корпуса, чтобы избежать их выдавливания крышкой корпуса.
Оборудование автомобиля, подверженное вибрации: горизонтальная проводка рассеивает силу натяжения проводов от паяных соединений печатной платы, что снижает риск поломки контактов.
Преимущества: Значительная экономия пространства при вертикальной установке, аккуратная боковая прокладка, уменьшение чрезмерного изгиба проводов.
Недостатки: Требуется оставленный горизонтальный боковой зазор для проводки; несколько меньшая работоспособность при слепом введении в узкие полости.
Вопрос: Как вставить обжатые контакты в корпус разъема?
A: Прежде чем вставлять обжатые контакты, сориентируйте корпус разъема и контакты для правильного сопряжения. Расположите корпус фиксирующим элементом вверх и совместите контакт так, чтобы его сторона с цилиндрическим швом также была обращена вверх.
НЕ вращайте контакт во время или после вставки; вращение может привести к повреждению резинового уплотнения или растрескиванию корпуса.
⒈В случае контакта с розеткой
Шаг ①: Наклоните обжимной контакт. Поместите его кончик в сопрягающуюся полость с уплотнением. Осторожно расширяйте отверстие уплотнения, чтобы не повредить верхнюю поверхность полости. Прижмите контактный наконечник к резиновой уплотнительной пластине, чтобы вставить коробчатую часть контакта.
Шаг ②: Выпрямите обжатый контакт, затем вставьте кончик его коробчатой части. Вставьте контакт до упора (не поддевайте и не применяйте чрезмерную силу), пока не услышите щелчок.
Шаг ③: Услышав звуковой щелчок при полном вставке контакта, осторожно потяните провод, чтобы убедиться, что контакт надежно зафиксирован копьем корпуса.
⒉В случае контакта с вкладкой
Шаг ①: Вставьте обжатый контакт прямо в корпус. Избегайте повреждения периферии полости с уплотнением контактным наконечником. Наклон контакта в сторону фиксации корпуса во время вставки может привести к повреждению резиновой уплотнительной пластины и попаданию контактного наконечника в соседнюю полость. См. рисунок ниже; обратите особое внимание на ориентацию вставки.
Шаг ②: Вставьте обжатый контакт до упора. Не поддевайте и не прилагайте чрезмерных усилий; остановитесь, когда услышите слышимый щелчок.
Шаг ③: Услышав звуковой щелчок при полной вставке, осторожно потяните провод, чтобы убедиться, что обжатый контакт надежно зафиксирован копьем корпуса.
Вопрос: Как вытащить обжатые контакты из корпуса после неправильной вставки
О: Если обжатый контакт вставлен не в ту полость, его извлечение должен выполнять только квалифицированный персонал. Не используйте повторно корпус или резиновую уплотнительную пластину после их использования.
Вставьте инструмент для извлечения между обжатым контактом и корпусом со стороны сопряжения. Нажмите инструмент в направлении ①, чтобы отсоединить копье корпуса от крючка блокировки контакта. Затем потяните провод в направлении ②, чтобы отсоединить контакт от корпуса.

Меры предосторожности:
Перед снятием убедитесь, что кончик инструмента для извлечения полностью вставлен в зазор между обжимным контактом и копьем корпуса.
Прежде чем повторно использовать снятый обжатый контакт, убедитесь, что он не деформирован. При обнаружении деформации контакта замените его новым (необходима повторная обжимка).
Не поддевайте обжатый контакт с помощью инструмента для извлечения. Если при снятии происходит поднятие, замените контакт новым.
Если при снятии контакта розетки ошибочно вставлен инструмент для извлечения в зазор ответной части контакта, замените контакт новым независимо от глубины вставки.
Если обжатый контакт невозможно снять, даже осторожно потянув за провод, не прилагайте силу, чтобы его вытащить. Перезапустите процедуру удаления с самого начала.
Если обжатый контакт невозможно снять, даже осторожно потянув за провод, не прилагайте силу, чтобы его вытащить. Перезапустите процедуру удаления с самого начала.
