В1: Какие сертификаты и документы вы можете предложить для серии M1103 для оформления экспорта в ЕС?
A1: Этот межпроводной разъем полностью соответствует требованиям RoHS и REACH. Корпус PA6 является огнестойким по стандарту UL94V-0. Мы можем предоставить сертификаты материалов, MSDS, полные отчеты об испытаниях производительности и таможенные документы с кодом HS 8536909000 для оптовых заказов в Европе.
В2: Каковы ваши стандартные сроки массового производства корпусов M1103F и M1103M, а также соответствующих клемм?
A2: Стандартные черные и оранжевые корпуса имеются на складе, доставка в течение 3–7 рабочих дней. Массовые заказы более 10 000 шт. выполняются в течение 15–20 рабочих дней. Мы владеем независимыми цехами литья и штамповки без стороннего производства, что гарантирует стабильные графики поставок.
В3: Могу ли я получить бесплатные образцы для проверки проекта? Какова ваша политика доставки образцов?
A3: Мы поставляем бесплатные небольшие инженерные образцы для квалификационных испытаний OEM. Клиенты несут только стоимость международной перевозки. Мы поддерживаем доставку образцов в Европу, Юго-Восточную Азию и Северную Америку для лабораторной проверки.

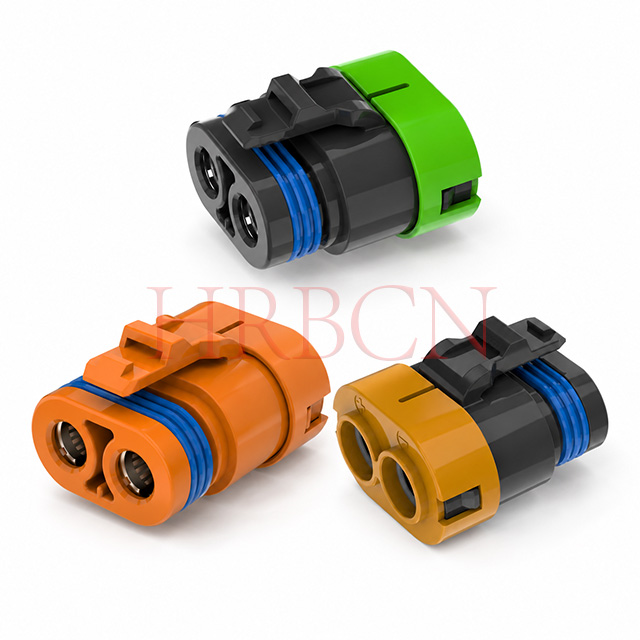

В4: Доступны ли черный и оранжевый цвета корпуса? Можем ли мы настроить специальные цвета для заказов большого объема?
A4: Черный и оранжевый корпуса входят в стандартную комплектацию. Для заказов объемом более 50 000 штук в партии доступны пластиковые цвета по индивидуальному заказу с разумной платой за модификацию формы.
В5: Может ли M1103 заменить импортные сильноточные водонепроницаемые разъемы? Можете ли вы предоставить таблицу данных с перекрестными ссылками?
A5: Да, серия M1103 «провод-провод» является прямой заменой основных международных 11-миллиметровых мощных водонепроницаемых разъемов. Мы можем предоставить полную таблицу сравнения перекрестных ссылок, которая поможет вам оптимизировать спецификацию и снизить затраты на закупки.
Вопрос 6: Поддерживаете ли вы долгосрочные поставки систем хранения энергии, сельскохозяйственных дронов и автомобилей Tier1?
О6: У нас есть стабильный опыт массовых поставок, обслуживающий более 30 производителей автомобилей Tier1, накопителей энергии и дронов. Мы организуем специальный резервный запас для клиентов с долгосрочными контрактами, чтобы избежать рисков нехватки материалов.
Часто задаваемые вопросы по проектированию и исследованиям и разработкам
Вопрос 1. Какие сечения проводов AWG поддерживает корпус M1103? Как подобрать силиконовые уплотнительные заглушки?
A1: Доступны три варианта уплотнения: A для AWG6# (синее уплотнение наружным диаметром провода 8,00–8,60 мм), B для AWG8# (зеленое уплотнение наружным диаметром 5,90–6,80 мм), C для AWG10# (желтое уплотнение наружным диаметром 3,80–4,60 мм). Соответствующие уплотнения являются обязательными для обеспечения водонепроницаемости IPX7.
В2: Какие электрические параметры имеет этот сильноточный разъем на 80 А? Нужно ли мне снижать номинальный ток при высокой температуре?
A2: номинальный ток 80 А переменного/постоянного тока макс., 600 В переменного/постоянного тока, выдерживаемое напряжение 2200 В переменного тока/мин, сопротивление изоляции ≥2000 МОм. Для продолжительной работы при температуре окружающей среды выше 100°C мы предлагаем снижение тока на 20 % во избежание перегрева.

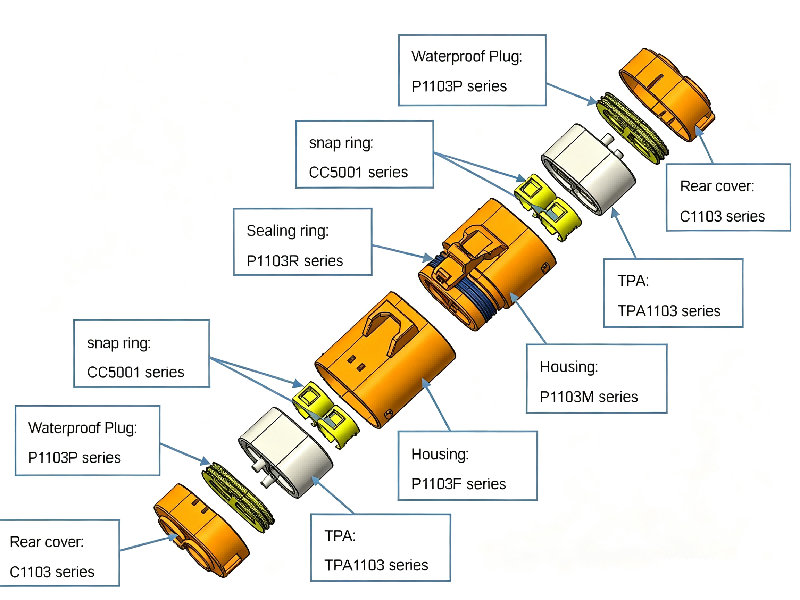

В3: Имеет ли M1103 встроенную структуру, препятствующую удержанию TPA? Как он сопротивляется отражению вибрации?
A3: Он имеет встроенные запирающие ребра TPA внутри корпуса без дополнительных внешних застежек. Внутренние зазубрины плотно фиксируют обжимные клеммы, предотвращая скольжение назад при постоянной вибрации электромобилей, водяных насосов и дронов, эффективно устраняя периодические неисправности цепи.
В4: Какой диапазон температур выдерживает разъем? Подходит ли материал корпуса для длительного использования на открытом воздухе?
A4: Диапазон рабочих температур: -40°C ~ +125°C. Пластик PA6 UL94V-0 обладает превосходными характеристиками против старения и идеально подходит для всепогодных наружных аккумуляторов энергии, транспортных средств и оборудования HVAC.

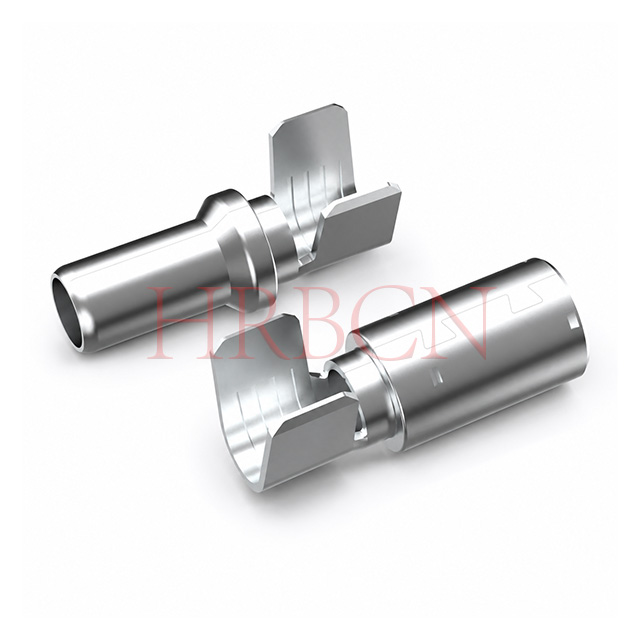

В5: какой материал и покрытие клеммы? Является ли он антикоррозийным для влажной или прибрежной среды?
A5: Клеммы изготовлены из медного сплава с луженым покрытием, обеспечивающим стабильную проводимость и базовые антикоррозионные характеристики. Для прибрежных зон с высоким содержанием соли по запросу могут быть разработаны индивидуальные позолоченные терминалы.
Вопрос 6: Можете ли вы предоставить спецификации обжима, габаритные чертежи и файлы 3D STEP для проектирования конструкций?
A6: Мы бесплатно предоставляем официальные размеры, руководства по параметрам обжима и файлы STEP 3D-моделей для проектирования печатных плат и механического проектирования. Полноценный корпус типа «папа/гнездо» + система согласования клемм упрощает разработку жгутов.
Общие часто задаваемые вопросы по приложениям

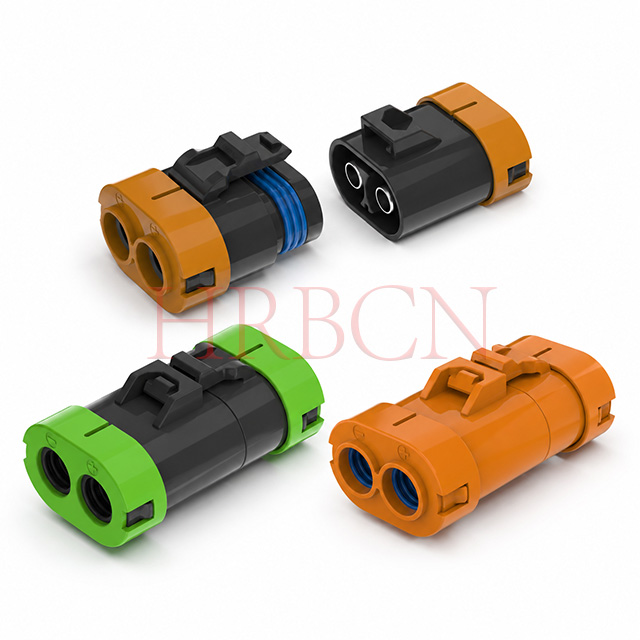

Вопрос 1: Для каких сценариев в основном используется межпроводной разъем M1103 11,0 мм?
A1: Широко применяется в шкафах для хранения энергии на открытом воздухе, портативных электростанциях, электрических скутерах, квадроциклах, яхтах, проводке аккумуляторов сельскохозяйственных дронов, мощных насосах HVAC, промышленном очистительном оборудовании и источниках питания для наружного мониторинга умного города.
В2: Какого уровня водонепроницаемости IP достигает эта серия? Может ли он работать в дождливую и пыльную погоду на открытом воздухе?
A2: Стандартный уровень водонепроницаемости IPX7, полностью герметичный с многоцветными силиконовыми проволочными уплотнениями, устойчивый к брызгам дождя и проникновению пыли, подходит для длительной работы в тяжелых условиях на открытом воздухе.
В3: Поддерживает ли эта серия отдельные поставки корпусов, клемм и уплотнений?
А3: Да. Корпуса типа «папа/гнездо», обжимные клеммы и уплотнительные заглушки различных спецификаций могут поставляться отдельно в соответствии с требованиями заводской сборки жгута проводов.
Вопрос 4: Доступна ли услуга сборки водонепроницаемого кабеля с формованным корпусом на базе серии M1103?
A4: Мы поддерживаем изготовленные по индивидуальному заказу водонепроницаемые жгуты проводов с разъемами M1103 для OEM-проектов специального промышленного оборудования, накопителей энергии и дронов.

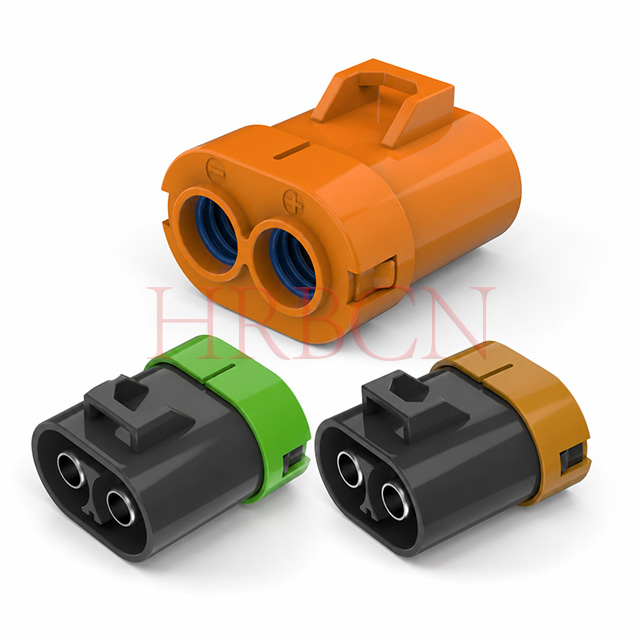

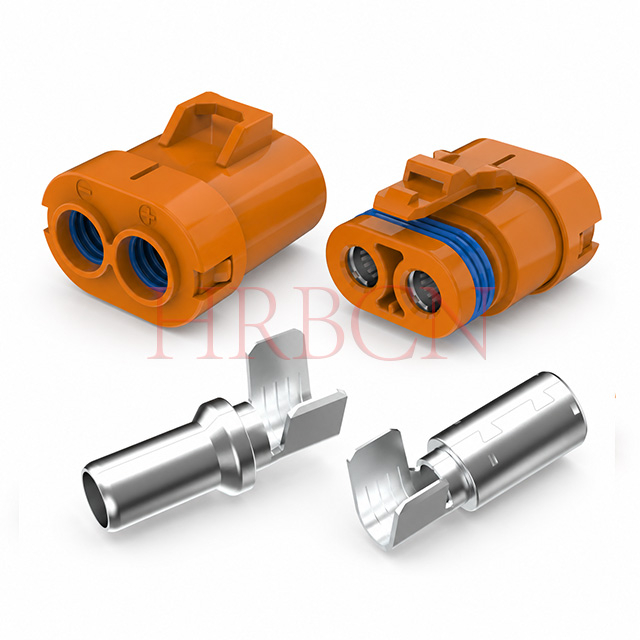

Вопрос 5: Какие номера деталей клемм соответствуют корпусам с вилкой и розеткой M1103?
A5: модель разъема «папа» T11019PS, модель разъема «мама» T11020PS; три варианта размера L/M/S, соответствующие проводам AWG6/AWG8/AWG10 для соответствующей сборки.
