Часть 1. Часто задаваемые вопросы по закупкам
В1: Какие сертификаты вы можете предоставить для серии M1103, чтобы соответствовать экспортным требованиям ЕС?
A1: Этот разъем «провод-плата» полностью соответствует требованиям RoHS и REACH. Корпус изготовлен из огнестойкого материала PA6 UL94V-0; Мы можем предложить полные отчеты об испытаниях, сертификаты на материалы, MSDS и таможенные документы с кодом HS 8536909000 для европейского таможенного оформления.
В2: Каково ваше стандартное время выполнения заказов OEM на M1103M-1x2 и M1103H-1x2?
A2: товары, имеющиеся на складе, доставляются в течение 3–7 рабочих дней; Заказы на массовое производство от 10 тыс. шт. выполняются в течение 15–20 рабочих дней. Мы владеем полностью оборудованными цехами по литью и штамповке, чтобы гарантировать стабильную доставку без задержек со стороны сторонних поставщиков.
В3: Можем ли мы получить бесплатные инженерные образцы для проверки проекта? Любая стоимость образца и политика перевозки?
A3: Мы предоставляем небольшие бесплатные образцы для квалификации OEM-проекта; клиенты покрывают только международные перевозки. Мы поддерживаем отправку образцов в Европу, Юго-Восточную Азию и другие регионы мира для лабораторных испытаний.
Часть 2. Часто задаваемые вопросы по инженерным исследованиям и приложениям
Вопрос 1. Какие размеры проводов AWG поддерживает корпус проводов M1103? Каков диапазон наружного диаметра каждой силиконовой заглушки?
A1: Доступны три варианта уплотнения: A для AWG6# (OD8,00~8,60 мм), B для AWG8# (OD5,90~6,80 мм), C для AWG10# (OD3,80~4,60 мм). Выберите подходящее уплотнение, чтобы гарантировать водонепроницаемость IPX7.
В2: Какова максимальная электрическая мощность этого 2-контактного разъема «провод-плата»? Может ли он непрерывно работать при токе 80 А при высокой температуре?
A2: номинальный ток 80 А переменного/постоянного тока макс., 600 В переменного/постоянного тока, выдерживаемое напряжение 2200 В переменного тока/мин. При длительной эксплуатации при температуре окружающей среды выше 100°C мы рекомендуем снизить номинальный ток на 20 %, чтобы избежать перегрева.

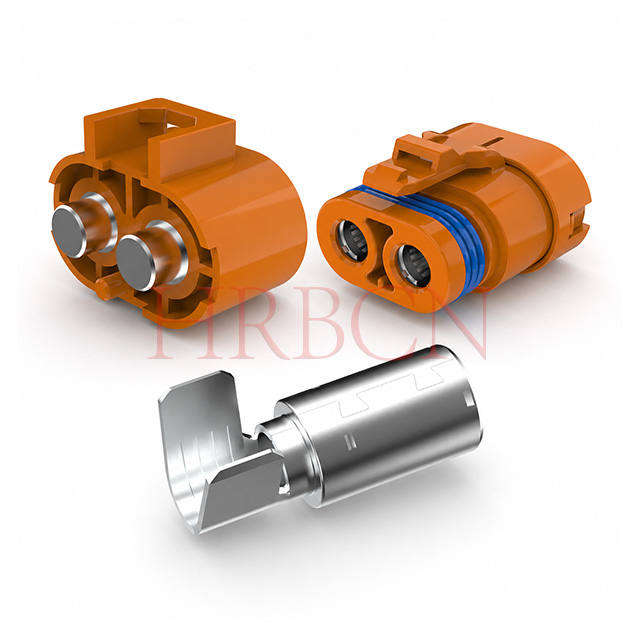

В3: Есть ли в этой серии встроенная противоудерживающая конструкция TPA без дополнительных отдельных застежек? Как это предотвращает откат терминала при вибрации?
A3: Он оснащен встроенными внутренними фиксирующими ребрами TPA внутри корпуса, дополнительная внешняя пряжка не требуется. Внутренние зазубрины плотно фиксируют обжимные клеммы, предотвращая скольжение назад при постоянной вибрации оборудования электромобилей, насосов и дронов, уменьшая периодические сбои в цепи.
В4: Какой диапазон рабочих температур выдерживает разъем? Устойчив ли материал корпуса к старению при длительном использовании на открытом воздухе?
A4: Рабочая температура: -40°C ~ +125°C. Огнестойкий пластик PA6 UL94V-0 обладает хорошей устойчивостью к тепловому старению, подходит для хранения энергии на открытом воздухе, в транспортных средствах и в любых погодных условиях.
В5: какой материал покрытия клемм? Как насчет коррозионной стойкости во влажных прибрежных или дождливых условиях на открытом воздухе?

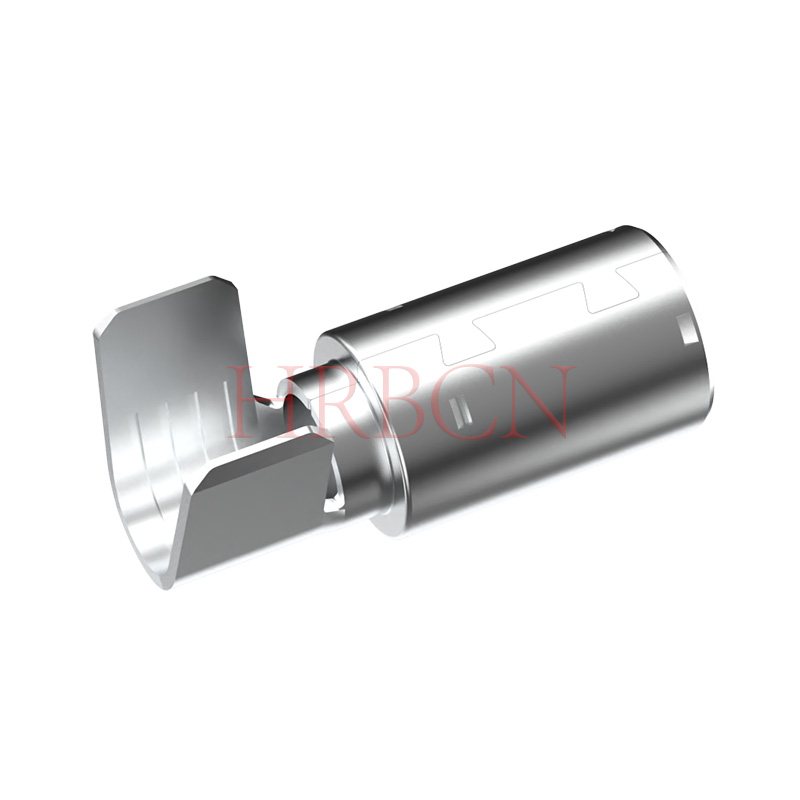

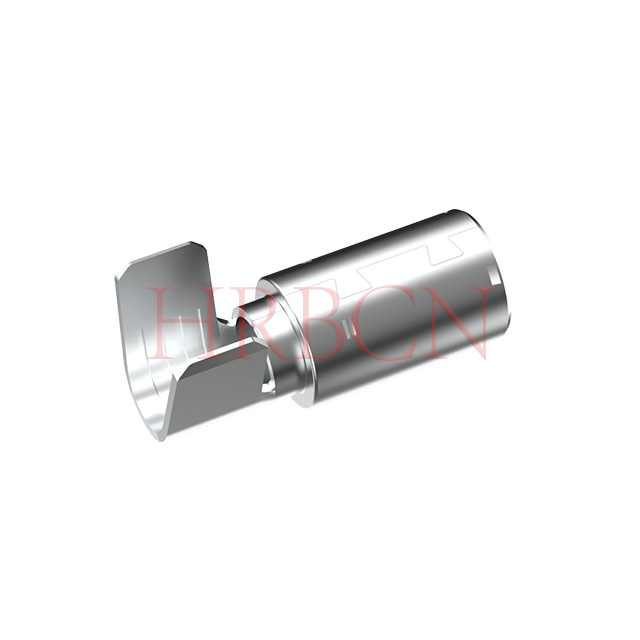

A5: Клеммы изготовлены из медного сплава с луженым покрытием. Оловянное покрытие обеспечивает стабильную проводимость и базовые антикоррозионные характеристики; для прибрежных проектов с высоким содержанием соли мы можем изготовить позолоченные терминалы по запросу.

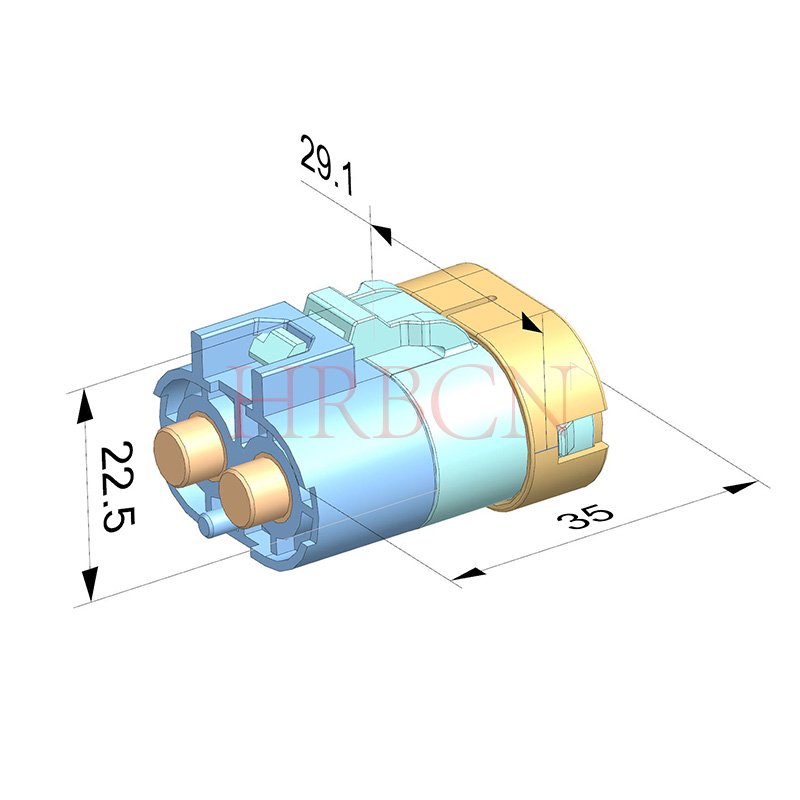

В6: Какая разводка печатной платы мне нужна для разъема M1103H-1x2? Можете ли вы предоставить чертежи печатной платы и файлы 3D STEP для справки при проектировании?

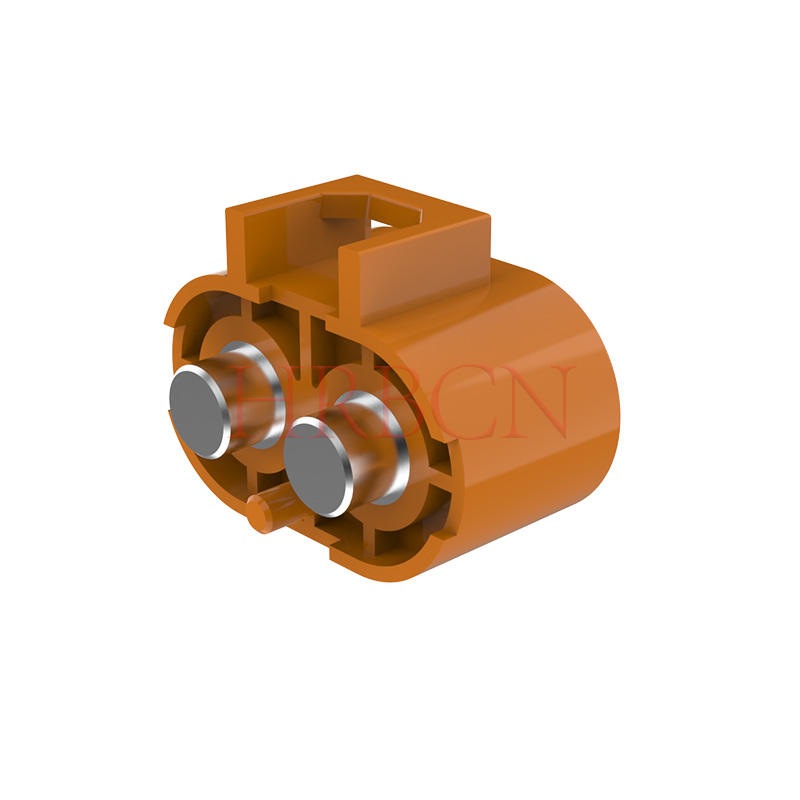

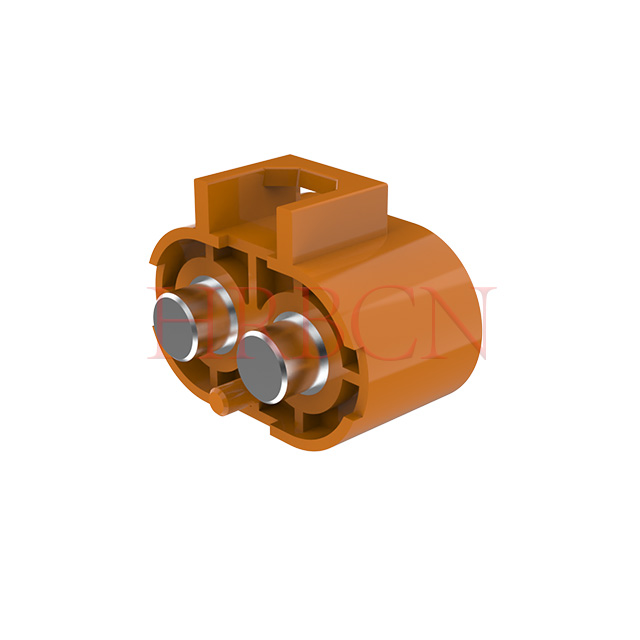

A6: Мы можем бесплатно предоставить официальный размерный чертеж, библиотеку печатных плат и файлы 3D-моделей. Разъем печатной платы имеет вертикальную конструкцию для монтажа на плате, удобную для размещения на силовых платах накопителей энергии и блоков управления электромобилями.
