Технические вопросы и ответы
Вопрос: Как вставить обжатые контакты в корпус разъема?

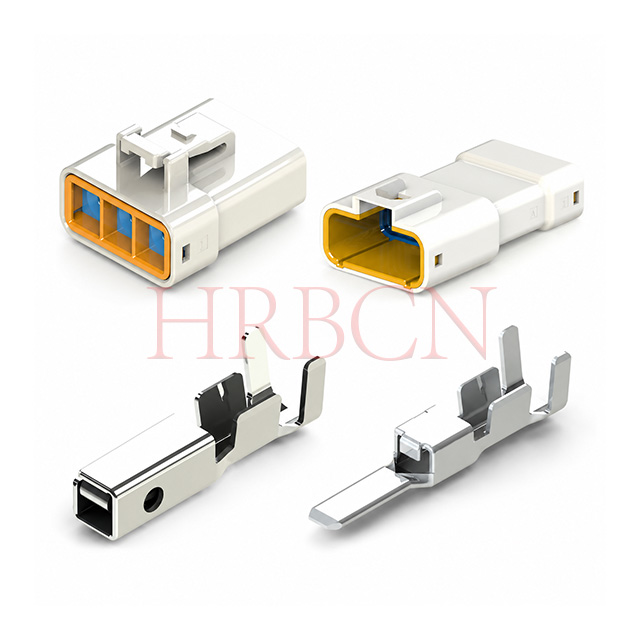

A: Прежде чем вставлять обжатые контакты, сориентируйте корпус разъема и контакты для правильного сопряжения. Расположите корпус фиксирующим элементом вверх и совместите контакт так, чтобы его сторона с цилиндрическим швом также была обращена вверх.
НЕ вращайте контакт во время или после вставки; вращение может привести к повреждению резинового уплотнения или растрескиванию корпуса.
⒈В случае контакта с розеткой
Шаг ①: Наклоните обжимной контакт. Поместите его кончик в сопрягающуюся полость с уплотнением. Осторожно расширяйте отверстие уплотнения, чтобы не повредить верхнюю поверхность полости. Прижмите контактный наконечник к резиновой уплотнительной пластине, чтобы вставить коробчатую часть контакта.
Шаг ②: Выпрямите обжатый контакт, затем вставьте кончик его коробчатой части. Вставьте контакт до упора (не поддевайте и не применяйте чрезмерную силу), пока не услышите щелчок.
Шаг ③: Услышав звуковой щелчок при полном вставке контакта, осторожно потяните провод, чтобы убедиться, что контакт надежно зафиксирован копьем корпуса.
⒉В случае контакта с вкладкой
Шаг ①: Вставьте обжатый контакт прямо в корпус. Избегайте повреждения периферии полости с уплотнением контактным наконечником. Наклон контакта в сторону фиксации корпуса во время вставки может привести к повреждению резиновой уплотнительной пластины и попаданию контактного наконечника в соседнюю полость. См. рисунок ниже; обратите особое внимание на ориентацию вставки.
Шаг ②: Вставьте обжатый контакт до упора. Не поддевайте и не прилагайте чрезмерных усилий; остановитесь, когда услышите слышимый щелчок.
Шаг ③: Услышав звуковой щелчок при полной вставке, осторожно потяните провод, чтобы убедиться, что обжатый контакт надежно зафиксирован копьем корпуса.
Вопрос: Как вытащить обжатые контакты из корпуса после неправильной вставки
О: Если обжатый контакт вставлен не в ту полость, его извлечение должен выполнять только квалифицированный персонал. Не используйте повторно корпус или резиновую уплотнительную пластину после их использования.

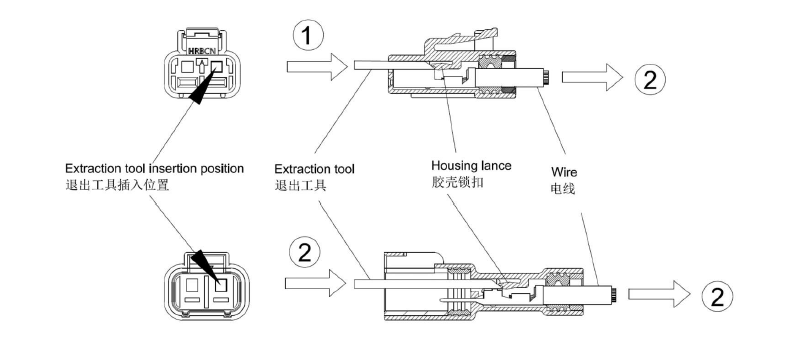

Вставьте инструмент для извлечения между обжатым контактом и корпусом со стороны сопряжения. Нажмите инструмент в направлении ①, чтобы отсоединить копье корпуса от крючка блокировки контакта. Затем потяните провод в направлении ②, чтобы отсоединить контакт от корпуса.

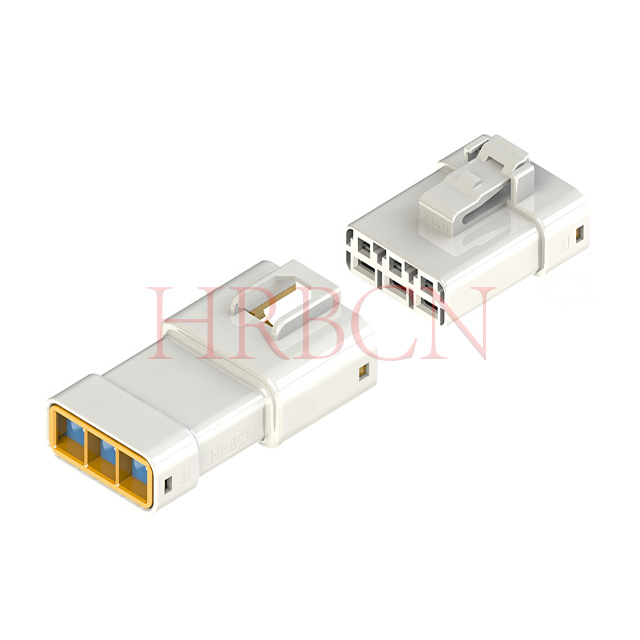

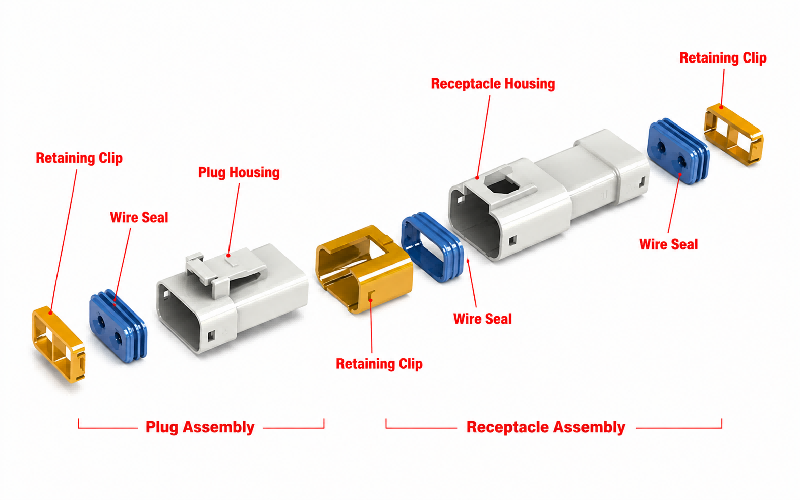

Вопрос: Какова правильная процедура соединения вилки и гнезда этого водонепроницаемого разъема?

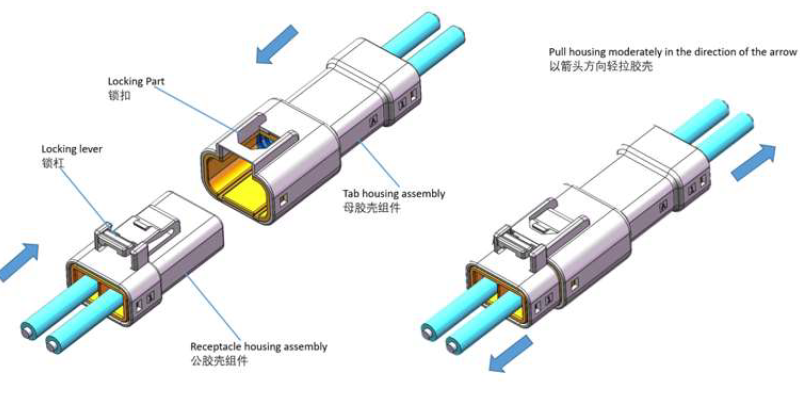

Шаг ①: Совместите фиксирующий выступ на охватываемом корпусе со стопорным рычагом корпуса розетки, как показано на рисунке ниже. Выполнить сопряжение по оси сопряжения; не подглядывай.
Шаг ②: Соедините два корпуса до полной фиксации замка. Убедитесь в надежной фиксации корпуса, осторожно потянув его. (При правильном зацеплении фиксирующего рычага и фиксирующего язычка будет слышен щелчок.)
Вопрос: В чем разница между однорядными и двухрядными корпусами разъемов и как сделать правильный выбор?
1. Основные различия между однорядными и двухрядными корпусами

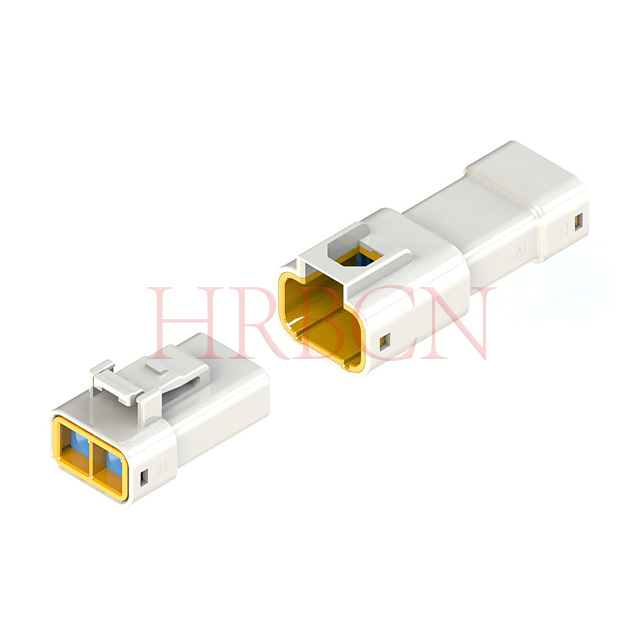

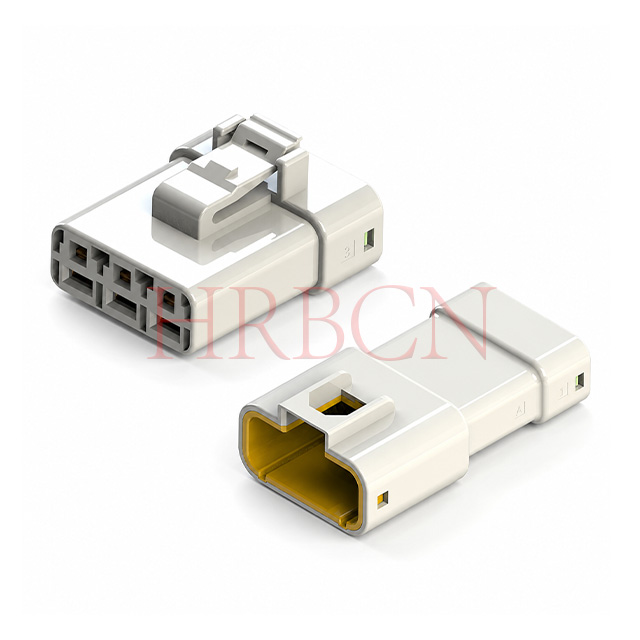

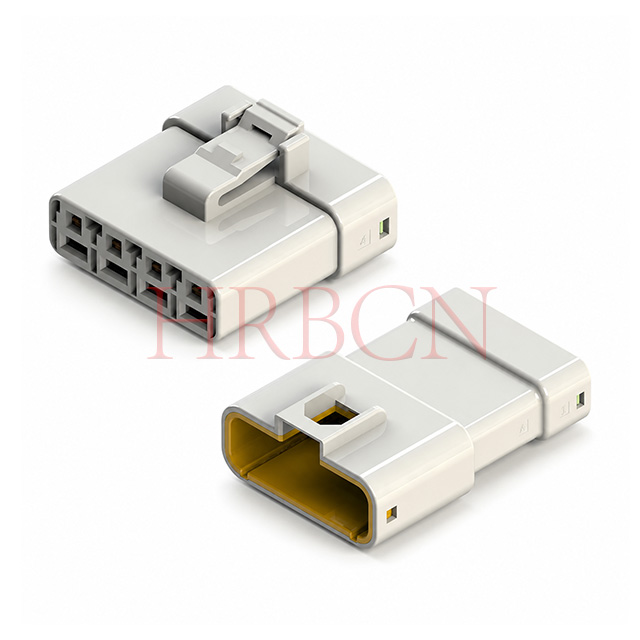

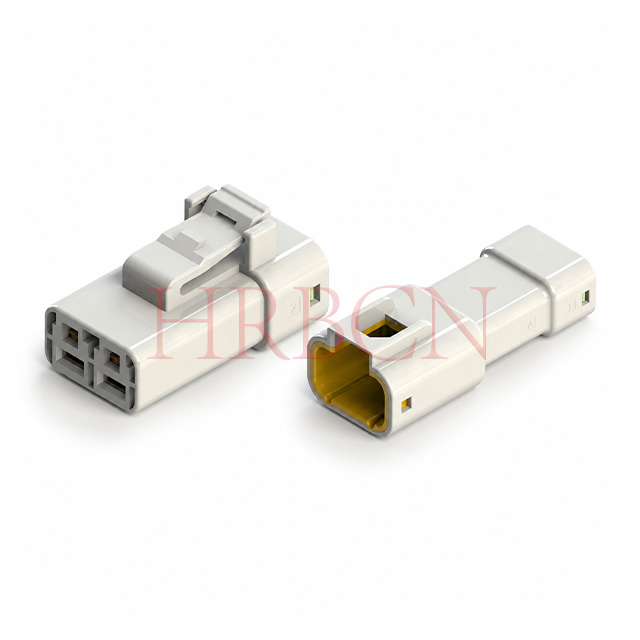

Однорядный корпус
Структура: Штифты расположены в одну прямую линию; компактная боковая ширина, простая прокладка проводки
Электрические характеристики: ограниченное количество контактов (обычно 2/3/4 контакта для серии 6,35 мм); меньшая общая токовая нагрузка на единицу бокового пространства
Преимущество сборки: простота выравнивания во время соединения, низкий уровень ошибок при слепой установке; удобная операция вставки и извлечения терминала
Характеристики пространства: Узкое горизонтальное размещение, необходима достаточная высота вертикальной установки.
Двухрядный корпус
Структура: Штифты расположены в два параллельных ряда; более высокая плотность контактов при ограниченной ширине корпуса
Электрические характеристики: поддержка большего количества контактов (4/6/8 контактов и т. д.) для интеграции многоконтурных сигналов/питания; централизованная проводка для нескольких цепей
Примечание по сборке: Требуется точное выравнивание для предотвращения ошибок; немного более высокие эксплуатационные требования для загрузки терминала
Характеристики пространства: экономит высоту вертикальной установки, подходит для сценариев с узким вертикальным пространством.
2. Стандартные правила отбора
Выбирайте однорядное жилье, если:
Требуются только 2–4 сигнала цепи/питания, нет необходимости в большем количестве положений контактов.
Оборудование имеет узкое горизонтальное пространство для установки, ограниченную боковую ширину.
Сборка на месте требует простоты эксплуатации, частого обслуживания и разборки.
Требуется независимая отдельная проводка для каждой цепи, чтобы избежать перекрестного взаимодействия многорядной проводки.
Выбирайте двухрядный корпус, если:
Необходимо объединить более 4 цепей, требуется центральная разводка проводов.
Корпус оборудования имеет ограниченную высоту по вертикали, необходимо увеличить плотность контактов без увеличения ширины корпуса.
Многоканальная передача питания и сигналов необходима для таких модулей, как контроллеры, основные блоки управления AGV.
Требуется унифицированное управление жгутами, чтобы уменьшить занятость разбросанных однорядных разъемов.
