Нарушения электрического подключения в средах с высокой вибрацией приводят к катастрофическим коротким замыканиям, серьезным угрозам безопасности и незапланированным простоям. Инженерные группы постоянно сопоставляют требования к быстрой сборке с необходимостью безопасных, экологически безопасных соединений. Открытый металл создает непосредственный риск возникновения дуги в местах с плотной проводкой, особенно при прокладке жгутов рядом с заземленными компонентами шасси. Вам нужен надежный метод соединения и разделения цепей без ущерба для диэлектрической целостности или механического удержания. Полностью изолированная клемма служит окончательным стандартом для снижения механических и электрических напряжений. В этом руководстве по технической оценке подробно описано, как правильно выбрать разъемы для проводов различного сечения, форм-фактора и условий эксплуатации. Мы рассмотрим выбор материалов, требования к инструментам для обжима и стратегии внедрения на местах, чтобы обеспечить безупречную работу системы на автомобильных и промышленных платформах.
Безопасность и предотвращение неисправностей: полностью изолированные клеммы устраняют оголенный металл после соединения, что значительно снижает риск коротких замыканий в плотно упакованных автомобильных жгутах, промышленных панелях управления и проводке приборов.
Вибрация и термостойкость. Выбор материала (нейлон или виниловая изоляция; латунь или медные сплавы) определяет производительность при механических нагрузках и термических циклах.
Специфика применения: в автомобильной промышленности приоритет отдается устойчивости к влаге и вибрации, тогда как в промышленном оборудовании основное внимание уделяется модульности, изоляции высокого напряжения и соответствию UL/CSA.
Зависимость от реализации: Надежность быстроразъемной клеммы полностью зависит от использования правильного профиля обжима, соответствия конкретным требованиям AWG (американского калибра проводов) и следования инструкциям производителя по эксплуатации.
Зачем использовать полностью изолированные клеммы?
Надежные электрические отключения должны соответствовать строгим базовым требованиям. Инженеры оценивают эти компоненты на основе конкретных показателей производительности. Соединение должно оставаться надежным при физических нагрузках, обеспечивая при этом возможность быстрого отсоединения во время технического обслуживания. Стандартные неизолированные клеммы не обеспечивают адекватной защиты от загрязнений окружающей среды и подвергают цепи под напряжением случайному заземлению.
Чтобы установить надежное соединение, оцените следующие основные параметры:
Усилие вытягивания: механическое сопротивление, необходимое для отделения проволоки от обжимного цилиндра.
Проводимость: способность основного металла передавать ток с минимальным падением напряжения.
Диэлектрическая прочность: способность изоляции выдерживать высокое напряжение без разрушения.
Удержание при спаривании: за счет трения между охватываемым выступом и гнездом.
| Сечение провода (AWG) | Минимальное усилие выдергивания (фунты) | Типовое применение |
| 22–18 АВГ | 8–15 фунтов | Датчики, светодиодное освещение, низковольтные сигналы |
| 16–14 АВГ | 30–50 фунтов | Стандартные автомобильные аксессуары, панели управления |
| 12–10 АВГ | 70–80 фунтов | Тяжелая техника, двигатели HVAC, распределение электроэнергии |

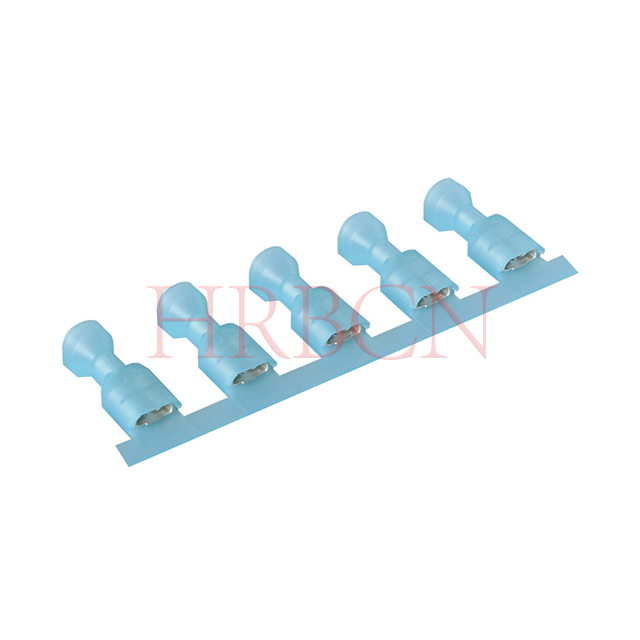

Полностью изолированное соединение включает в себя вилку, розетку, проводной цилиндр и изоляционную втулку. Втулка закрывает соединение и помогает предотвратить контакт открытого металла с близлежащими проводами, инструментами или металлическими поверхностями. Он также поддерживает провод вблизи области обжима, снижая нагрузку на медные жилы и помогая поддерживать надежное соединение в условиях высокой вибрации.
Типы и материалы быстроразъемных клемм
Форм-факторы и конфигурации сопряжения
Выбор правильного форм-фактора полностью зависит от макета приложения и текущей нагрузки. Лопаточные или ножевые клеммы представляют собой отраслевой стандарт для реле и переключателей. Они обеспечивают контакт с большой площадью поверхности для эффективной передачи тока. Пулевые соединители имеют цилиндрический профиль. Техники автомобильной и морской техники отдают предпочтение им за их обтекаемую форму. Они обеспечивают надежное защелкивающееся стыковочное действие, противостоящее боковому натяжению. Клеммы Piggyback служат комбинированными разъемами. Они имеют как гнездовую вкладку, так и гнездовую розетку. Такая конструкция позволяет осуществлять несколько подключений к одной клеммной стойке. Они идеально подходят для распределения электроэнергии в ограниченном пространстве.
Изоляционные материалы: нейлон, винил (ПВХ) и термоусадка.
Изоляционный материал определяет устойчивость к воздействию окружающей среды. Мы оцениваем три основных материала для развертывания на местах.
| Температурный диапазон | изоляционного материала | Химическая стойкость | Наилучший вариант использования |
| Винил (ПВХ) | До 105°С | От низкого до среднего | Внутренние панели управления, стандартная бытовая техника |
| Нейлон | До 125°С | Высокий (устойчив к маслам/растворителям) | Автомобильные моторные отсеки, авиакосмическая проводка |
| Термоусадка | До 135°С | Максимум (водонепроницаемое уплотнение) | Морская среда, внешний вид шасси автомобиля |
Винил предлагает экономически эффективное решение. Он подходит для стандартных промышленных условий с контролируемым климатом. Однако винил имеет более низкие температурные пороги и может треснуть при сильном холоде. Нейлон обеспечивает превосходную стойкость к растворителям и углеводородам. Он выдерживает механические воздействия, не разрушаясь. Инженеры предпочитают нейлон для автомобильной и аэрокосмической промышленности. Термоусадочная изоляция обеспечивает максимальную защиту от воздействия окружающей среды. При нагревании внутренний клей плавится и герметизирует оболочку провода. Это создает водонепроницаемый барьер от влаги и коррозии. Морские и открытые автомобильные применения требуют технологии термоусадки.
Недрагоценные металлы и покрытие
Металлический сердечник определяет электропроводность и механическое удержание. Латунь служит стандартным основным металлом. Он обеспечивает достаточную проводимость и высокую прочность на разрыв. Производители используют латунь в общего назначения быстроразъемных терминалах . Луженая медь представляет собой модернизацию. Медь обеспечивает превосходную электропроводность. Луженое покрытие повышает устойчивость к коррозии. Сильноточное промышленное оборудование использует луженую медь для предотвращения термической деградации в точке подключения.
Стандарты размеров и цветового кодирования
Стандартная цветовая маркировка обеспечивает точное соответствие проводов. Красная изоляция указывает на совместимость с проводами 22–18 AWG. Синяя изоляция соответствует проводам сечением 16–14 AWG. Желтая изоляция подходит для проводов сечением 12–10 AWG. Характеристики ширины вкладок также соответствуют строгим стандартам. Наиболее распространенные размеры включают 0,250 дюйма, 0,187 дюйма и 0,110 дюйма. Точное соответствие ширины язычка розетке обеспечивает максимальный контакт с поверхностью. Несоответствие размеров приводит к высокому электрическому сопротивлению и опасному выделению тепла.
Быстроразъемные клеммы для автомобильной промышленности
Жгут проводов и соединения датчиков
Автомобильные жгуты проводов требуют тщательной организации. Пространство за приборными панелями и внутри дверных панелей по-прежнему сильно ограничено. Полностью изолированные быстроразъемные соединения организуют, защищают и распределяют эти сложные проводные сети. Они соединяют такие компоненты, как динамики, наружное освещение и массивы датчиков. Изолированный корпус предотвращает замыкание при трении проводов о металлические компоненты шасси. Эта защита оказывается необходимой в тесных автомобильных полостях, где часто наблюдается истирание.
Управление вибрацией и температурным циклом
В моторном отсеке электрические соединения подвергаются экстремальным условиям. Температура быстро колеблется от нуля до более чем 200 градусов по Фаренгейту. Постоянная дорожная вибрация проверяет механическое удержание. Стандартные обжимные устройства в таких условиях часто выходят из строя. Инженеры рекомендуют клеммы с усиленными зажимами для проводов. Конструкция с двойным обжимом надежно фиксирует как оголенный проводник, так и оболочку провода. Этот метод двойного захвата предотвращает механическую усталость. Это гарантирует, что терминал останется прикрепленным, несмотря на постоянную вибрацию двигателя.
Модульность компонентов
Техническое обслуживание современных автомобилей требует эффективности. Быстроразъемные соединения облегчают быструю замену компонентов. Технические специалисты могут мгновенно заменить фары, вентиляторы охлаждения и вторичное аудиооборудование. Этот процесс не требует резки или пайки проволоки. Такая модульность значительно сокращает время ремонта. Это позволяет полевым механикам восстанавливать работоспособность автомобиля с помощью простых ручных инструментов. Полностью изолированные корпуса обеспечивают защиту этих модульных соединений от влаги и мусора.
Быстроразъемные клеммы для промышленного и бытового применения
Панели управления высокой плотности
Промышленные панели управления содержат сотни различных цепей. Выбор компонентов привода для экономии пространства и безопасности. Полностью изолированные клеммы легко интегрируются в модульные клеммные блоки. Они безопасно распределяют мощность по проводке программируемого логического контроллера (ПЛК). В таких условиях обязательны защищенные от прикосновения соединения. Персонал по техническому обслуживанию часто выполняет поиск и устранение неисправностей с помощью интерактивной панели. Полная изоляция защищает технических специалистов от случайных ударов во время диагностических процедур.
ОВиК и тяжелое машиностроение
Тяжелая техника работает в условиях постоянного механического напряжения. Системы HVAC потребляют значительные пусковые токи. Терминалы должны выдерживать высокие нагрузки без ухудшения характеристик. Приложения включают подключение плат управления, мощных вытяжных вентиляторов и промышленных термостатов. Вибрация от мощных двигателей может ослабить нижние соединения. Быстроразъемные соединения с высокой степенью фиксации сохраняют целостность цепи. Они предотвращают падение напряжения, которое может повредить чувствительную управляющую электронику.
Бытовая техника и бытовая техника
Безопасность потребителей диктует стандарты производства бытовой техники. Внутренняя проводка в стиральных машинах и холодильниках подвергается постоянному движению. Вибрация двигателя грозит нарушением электрических соединений. Полностью изолированные быстроразъемные соединения защищают эти внутренние цепи. Они защищают потребителей от потенциальной опасности поражения электрическим током. Изоляция предотвращает контакт случайных проводов с металлическим корпусом прибора. Такая надежность снижает гарантийные претензии и обеспечивает долгосрочную функциональность устройства.
Стандарты и сертификаты безопасности терминала
Команды по закупкам должны проверить соответствие нормативным требованиям, прежде чем выбирать компоненты. Промышленные и OEM-приложения требуют сертифицированного оборудования.
| Стандартная | область применения | Влияние на выбор компонентов |
| УЛ 310 | Электрические клеммы быстрого подключения | Гарантирует, что терминал соответствует базовой безопасности по токопроводимости и механическому удержанию. |
| CSA C22.2 | Канадские электротехнические нормы и правила | Обязательно для оборудования, развернутого на промышленных объектах Северной Америки. |
| РоХС | Опасные вещества | Ограничивает содержание свинца и кадмия, необходимых для глобального распространения OEM. |
Внесение в список UL (Underwriters Laboratories) гарантирует, что терминал прошел строгие испытания на безопасность. Сертификация CSA (Канадская ассоциация стандартов) гарантирует соответствие стандартам Северной Америки. Соответствие RoHS (ограничение использования опасных веществ) подтверждает отсутствие опасных материалов, таких как свинец. Оценка компонентов на соответствие этим стандартам снижает ответственность и обеспечивает признание на мировом рынке.
Полностью изолированные и частично изолированные клеммы
Выбор между полностью и частично изолированными терминалами требует анализа конкретных ограничений проекта. Инженеры должны сопоставить первоначальные затраты с долгосрочной надежностью. Требования визуального осмотра также влияют на решение. Ограничения по пространству внутри корпусов разъемов определяют физические размеры.
| Критерии оценки | Полностью изолированные клеммы | Частично изолированные клеммы |
| Снижение рисков | Максимальная защита от искрения и случайного заземления. | Оставляет открытым интерфейс сопряжения; более высокий риск короткого замыкания. |
| Визуальный осмотр | Непрозрачный корпус скрывает сопряженное металлическое соединение. | Позволяет непосредственно визуально подтвердить сопряжение металл-металл. |
| Пространственные ограничения | Большая занимаемая площадь благодаря удлиненной изоляционной втулке. | Компактная конструкция подходит для более плотных блоков высокой плотности. |
| Влияние на стоимость | Более высокая стоимость единицы, но более низкие затраты на долгосрочное обслуживание. | Более низкая первоначальная стоимость единицы, но более высокий риск дорогостоящих сбоев системы. |
В небольших масштабах разница в стоимости единицы продукции кажется незначительной. Однако при тысячах подключений затраты умножаются. Несмотря на более высокую первоначальную цену, полностью изолированные варианты обеспечивают существенную долгосрочную экономию. Они значительно сокращают количество вызовов на техническое обслуживание и затраты на предотвращение неисправностей. Основной компромисс предполагает визуальный осмотр. Полностью изолированные корпуса скрывают металлические соединения. Технические специалисты не могут визуально проверить глубину посадки. Частично изолированные клеммы позволяют визуально убедиться, но обнажают цепь. Наконец, полностью изолированные клеммы занимают немного больше места. Эта большая площадь может усложнить прокладку в сверхплотных корпусах разъемов.
Заключение
Проверьте свою текущую спецификацию, чтобы убедиться, что все характеристики терминалов соответствуют экологическим требованиям.
Внедрите обязательный график калибровки для всех обжимных инструментов с храповым механизмом на сборочной линии.
Стандартизируйте комплекты обслуживания с помощью терминалов с цветовой маркировкой, предназначенных для конкретного применения, чтобы исключить ошибки при ремонте на месте.
Запросите у производителя образцы для проведения собственных испытаний на растяжение и проверки силы удержания.
Часто задаваемые вопросы
Вопрос: В чем разница между полностью изолированным терминалом и частично изолированным терминалом?
A: Полностью изолированная клемма заключает в себе как цилиндр для обжима провода, так и весь сопряженный интерфейс. Это предотвращает появление оголенного металла после соединения. Частично изолированная клемма закрывает только корпус обжима провода, оставляя металлическое ответное соединение незащищенным от потенциального заземления или короткого замыкания.
Вопрос: Когда мне следует использовать цилиндрический разъем вместо стандартного быстроразъемного разъема?
A: Используйте пулевый соединитель в средах, требующих обтекаемого профиля и устойчивости к боковому движению. Их цилиндрическая форма облегчает их прокладку в ограниченном пространстве. Они пользуются большим спросом в автомобильной и морской технике, где необходимо надежное защелкивающееся соединение, чтобы противостоять разнонаправленной вибрации.
Вопрос: Могу ли я использовать стандартные плоскогубцы для обжатия полностью изолированной быстроразъемной клеммы?
О: Нет. Стандартные плоскогубцы сдавливают клемму неравномерно, повреждая изоляцию и не закрепив медные жилы. Необходимо использовать обжимной инструмент с храповым механизмом, предназначенный специально для изолированных клемм. Этот инструмент оказывает точное давление и обеспечивает надежное газонепроницаемое электрическое соединение без прокалывания защитной втулки.
Вопрос: Какие сечения проводов (AWG) наиболее распространены для автомобильных быстроразъемных клемм?
Ответ: В автомобильной промышленности в основном используются провода сечением от 22 до 10 AWG. Клеммы этих размеров имеют цветовую маркировку: красный подходит для 22–18 AWG для датчиков и ламп с низким энергопотреблением, синий — для 16–14 AWG для стандартных аксессуаров, а желтый — для 12–10 AWG для сильноточных компонентов, таких как охлаждающие вентиляторы и реле для тяжелых условий эксплуатации.
Вопрос: Почему клеммы с нейлоновой изоляцией в моторном отсеке предпочтительнее виниловых?
Ответ: Нейлон обеспечивает превосходную термическую стабильность и химическую стойкость по сравнению с винилом. Моторные отсеки подвергают компоненты воздействию высоких температур, масел и автомобильных жидкостей. В таких условиях винил может плавиться, трескаться или разрушаться. Нейлон сохраняет свою структурную целостность, гарантируя, что соединение останется надежным и полностью изолированным при механическом воздействии.
Вопрос: Как определить правильный размер вкладки для быстроразъемного разъема?
О: Размер выступа определяется путем измерения ширины охватываемого лезвия. Отраслевые стандарты: 0,250 дюйма, 0,187 дюйма и 0,110 дюйма. Вы должны точно подобрать гнездо розетки по ширине штыревого выступа, чтобы обеспечить надлежащий контакт с поверхностью, максимальную проводимость и достаточную механическую фиксацию.
