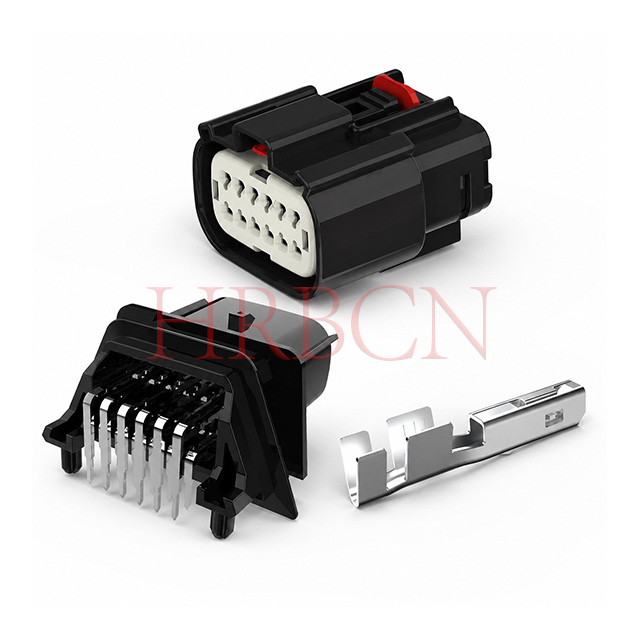

Водонепроницаемый провод с шагом 3,5 мм для подключения к разъему

Артикул Определение

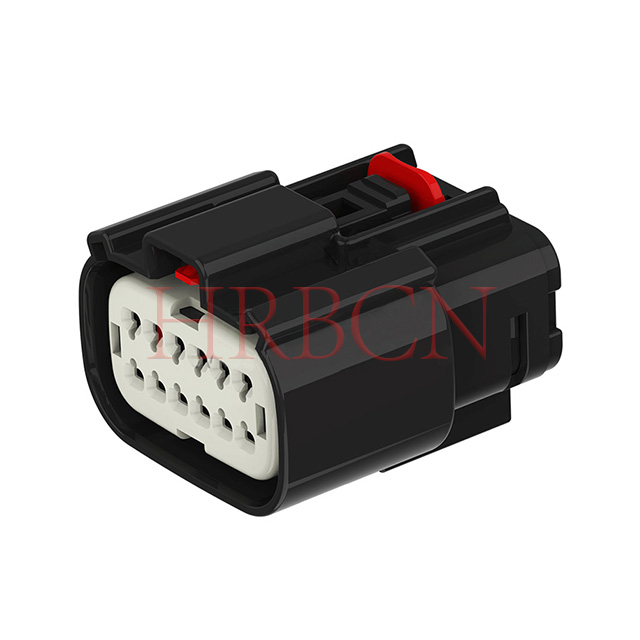

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: Номер серии позиции HRB.

②: Количество контактов в ряду: 2/3/4/6/8/10.

③: Код ключа: тип A/B/C/D.

④: HSG Цвет: B: черный, Y: желтый, LG: светло-серый, DG: темно-серый, SG: каменно-серый, N: натуральный

⑤: Цвет кольцевого уплотнения: GN: зеленый, R: красный.

⑥: C: с CPA, пусто: без CPA

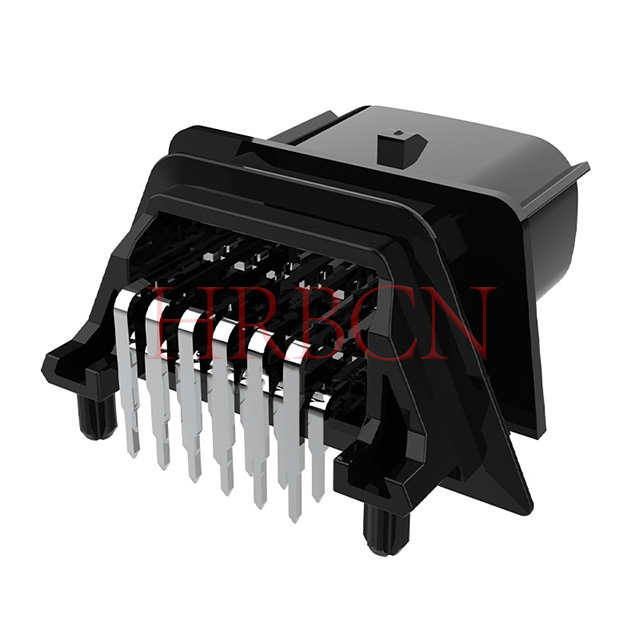

A-M35009-2xN-XC

        ①            ② ③④

①: Номер серии позиции HRB.

②: Количество контактов в ряду: 2/3/4/6/8/10.

③: Код ключа: тип A/B/C/D.

④: Цвет: черный, светло-серый, темно-серый, каменно-серый;

Спецификация компоновки печатной платы

Тип разъема: Разъем для печатной платы припоя

Рекомендуемая толщина печатной платы: 1,60 мм.

Ориентация крепления: горизонтальная установка печатной платы под прямым углом 90°.

Стандарт соответствия

• Соответствует автомобильной спецификации LV214.

• Полностью соответствует RoHS и REACH

• Сертифицированный TUV

Ключевые преимущества продукта

1. Двойное уплотнение IP67 и IP69K, выдерживает промышленную мойку под высоким давлением и дождь/пыль на открытом воздухе.

2. Прямоугольный хвостовик под пайку под углом 90° идеально подходит для стандартных печатных плат толщиной 1,6 мм.

3. Дополнительный вторичный замок CPA предотвращает откат клемм при длительной вибрации

4. Многотипные коды ключей (A/B/C) позволяют избежать неправильного подключения в результате перекрестного замыкания.

5. Широкий температурный диапазон адаптируется к автомобильному двигателю, сельскохозяйственной технике и наружному мониторингу.

6. Полные сертификаты: автомобильный стандарт LV214, TUV, RoHS, соответствие REACH.

7. Несколько вариантов цвета корпуса для идентификации схемы
