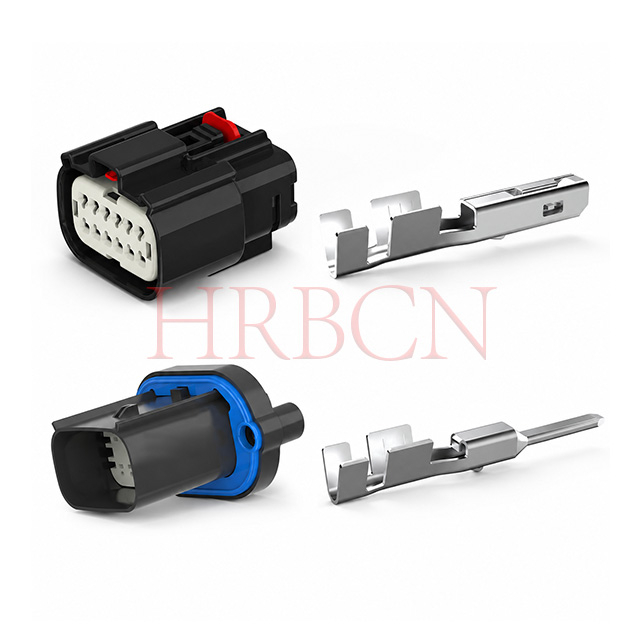

Серия A-M3500 Водонепроницаемый межпроводной разъем IP67 и IP69K с креплением на панели | ХРБ ​

Артикул Определение

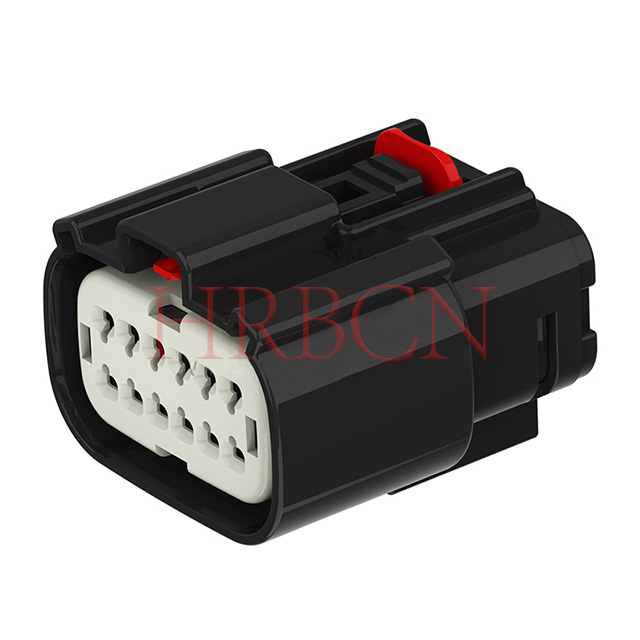

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: Номер серии позиции HRB.

②: Количество контактов в ряду: 2/3/4/6/8/10.

③: Код ключа: тип A/B/C/D.

④: HSG  Цвет: B: черный, Y: желтый, LG: светло-серый, DG: темно-серый, SG: каменно-серый, N: натуральный

⑤: Цвет кольцевого уплотнения: GN: зеленый, R: красный.

⑥: C: с CPA, пусто: без CPA

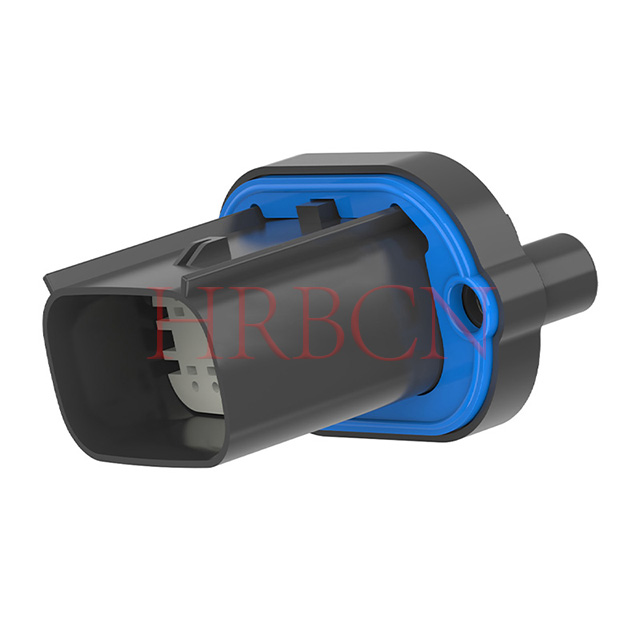

А-М35008-2xN-XX

        ①            ② ③④

①: Номер серии позиции HRB.

②: Количество контактов в ряду: 2/3/4/6/8/10.

③: Код ключа: тип A/B/C/D.

④: Без гайки Цвет: B: Черный, LG: Светло-серый, DG: Темно-серый, SG: Каменно-серый;

      С цветом ореха: C: черный, D:  светло-серый, E: темно-серый, F: каменно-серый;

Спецификация крутящего момента для шурупов панели

Стандартный момент затяжки вручную:

Винт М3: 0,6–0,8 Н·м

Винт M4: 1,0–1,2 Н·м

Клиенты должны провести тестирование фактического размера и типа винтов, чтобы подтвердить пригодность для их конкретного применения.

Ключевые преимущества

1. Двойная защита IP67 и IP69K, выдерживает промышленную мойку под высоким давлением.

2. Два способа установки: линейный монтаж по принципу «провод к проводу» и фланцевое крепление на панели для сборки шкафа.

3. Цветовая маркировка A/B/C/D предотвращает неправильное соединение между различными цепями.

4. Дополнительный замок CPA повышает эффективность защиты терминала от обратного хода при вибрации

5. Широкий температурный диапазон адаптируется к суровым условиям эксплуатации двигателя, на открытом воздухе и в сельском хозяйстве.

6. Несколько вариантов цвета корпуса и уплотнений для различения схем

7. Стандартный момент затяжки монтажных винтов M3/M4 для стабильной установки панели.
