В средах с высокой вибрацией и плотным расположением электрических панелей надежность проводного соединения определяет время безотказной работы всей системы. Инженеры и группы закупок должны сбалансировать необходимость быстрой сборки и доступности для обслуживания с риском случайного короткого замыкания, фреттинг-коррозии и механических повреждений в ходе повторяющихся циклов соединения. Оценка структурных различий между быстроразъемными разъемами типа «папа» и «мама» и определение того, когда условия применения требуют использования полностью изолированной конструкции, необходимы для соблюдения требований безопасности и поддержания непрерывности электрической цепи в течение длительного времени. Мы видим, как производители панелей сталкиваются с периодическими неисправностями просто потому, что они не соответствуют типам клемм или изоляционным материалам. В этом руководстве подробно описана механическая анатомия систем быстрого отсоединения. Вы узнаете, как подобрать изоляционные материалы в соответствии с требованиями окружающей среды, предотвратить типичные ошибки при обжатии и выбрать правильные компоненты для вашего следующего проекта жгута проводов.
Механика соединения диктует надежность: структурная целостность быстроразъемных клемм с внутренней резьбой (розетка) определяет удерживающую силу и устойчивость к вибрации при соединении с вилкой.
Изоляция снижает вероятность катастрофического отказа: переход от голых или частично изолированных разъемов к полностью изолированным клеммам устраняет риск перефазировки и образования дуги в корпусах с высокой плотностью размещения.
Инструменты равны производительности: более 80% отказов быстроразъемных соединений происходят из-за неправильного обжатия; соответствие материала клемм (нейлон или винил) правильному калиброванному храповому инструменту не подлежит обсуждению.
Требуется соответствие условиям окружающей среды: при выборе необходимо учитывать температурные циклы, воздействие влаги и силовые нагрузки, чтобы предотвратить падение напряжения и термическую деградацию.
Как работают быстроразъемные клеммы «папа» и «мама»
Установление базовых критериев успеха для двухкомпонентных систем соединения требует понимания их основной функции в цеху. Эти компоненты обеспечивают быструю сборку и разборку без необходимости пайки. Они обеспечивают модульный подход к подключению, позволяя техническим специалистам заменять компоненты, обходить цепи или быстро выполнять диагностику. Однако это удобство вводит механические переменные. Физический интерфейс между двумя половинами должен поддерживать постоянное контактное давление при тепловом расширении и механическом ударе.
Анатомия гнездовых быстроразъемных клемм
Конструкция гнезда имеет закругленные края, предназначенные для плотного захвата охватываемого лезвия. Эти края действуют как пружинные элементы. При вставке они слегка изгибаются наружу и оказывают постоянное давление внутрь на язычок. Внутренние фиксаторы часто входят в соответствующее отверстие на охватываемом лезвии, обеспечивая тактильный щелчок и предотвращая случайное выдергивание. При выборе гнездовых быстроразъемных клемм инженеры должны оценить механическое воздействие корпуса. Он надевается на штекерную клемму, создавая надежный газонепроницаемый электрический контакт. Это газонепроницаемое уплотнение предотвращает попадание кислорода на сопрягаемые поверхности, эффективно останавливая окисление еще до его начала.
Требования к силе вставки и вытягиванию определяют удобство использования на сборочной линии. Стандартные клеммы требуют значительного давления большого пальца для сопряжения. Варианты с низкой силой вставки (LIF) изменяют натяжение пружины закругленных кромок. Они снижают утомляемость оператора при крупносерийном производстве, сохраняя при этом адекватное сопротивление извлечению. Проволочный корпус и изоляционная рукоятка обеспечивают существенное снижение натяжения. Цилиндр фиксирует оголенные медные жилы, а вторичная рукоятка зажимает оболочку провода. Это переносит физическое напряжение с хрупкой точки электрического контакта, гарантируя, что провод не сломается под натяжением.
Анатомия мужской вкладки (лезвие)
Система «язычок-язычок» опирается на охватываемое лезвие, выступающее в качестве основной точки контакта. Это твердый плоский кусок штампованного металла. Его структурная целостность поддерживает натяжение пружины, прикладываемой гнездовой розеткой. Стандартизация ширины лезвий обеспечивает перекрестную совместимость между различными производителями и типами оборудования. Толщина также варьируется, обычно от 0,020 до 0,032 дюйма, что напрямую влияет на токопроводящую способность и физическую жесткость язычка.
| Стандартная ширина выступа | Метрический эквивалент | Типичное применение |
| .250' | 6,3 мм | Компрессоры систем отопления, вентиляции и кондиционирования, автомобильные реле, мощная техника. |
| .187' | 4,8 мм | Динамики, концевые выключатели, схемы управления средней мощности. |
| .110' | 2,8 мм | Микропереключатели, низковольтные датчики, компактная электроника. |
Стопорное отверстие, расположенное рядом с кончиком охватываемого выступа, выполняет особую фиксирующую функцию. Он совпадает с углублением или приподнятой защелкой внутри гнезда. После спаривания ямочка падает в отверстие. Для разъединения этой механической блокировки требуется определенное тяговое усилие, защищающее соединение от вибрации окружающей среды от двигателей или реле.
Конфигурации лопаты и пули
Лопаточные разъемы имеют плоскую конструкцию «папа» и «мама» и обычно используются в панелях управления, приборах, реле и переключателях. В разъемах Bullet используются круглый штырь и розетка, что делает их пригодными для линейных соединений проводов и проводов, проложенных в узких пространствах. Лопаточные разъемы обычно предпочтительнее для соединений компонентов, а пулевидные разъемы полезны там, где требуется компактная прокладка и гибкие проводные соединения.
Голые, частично или полностью изолированные клеммы
Сравнение уровней изоляции помогает определить наиболее безопасный и наиболее соответствующий требованиям подход для конкретных условий. Голые металлические соединения могут привести к катастрофе в современных, плотно упакованных корпусах. Выбор правильной стратегии изоляции снижает риск, обеспечивая баланс между скоростью сборки и занимаемой площадью компонентов.
Неизолированные и частично изолированные клеммы
Неизолированные клеммы изготовлены из голого металла и в основном используются в высокотемпературных или специально защищенных приложениях, где пластиковая изоляция не подходит. В частично изолированных клеммах используется пластиковая втулка, закрывающая область обжатия провода, в то время как ответная часть остается открытой. Они обеспечивают некоторую защиту проводов, но имеют более высокий риск случайного контакта или короткого замыкания, поэтому они лучше подходят для применений, где клеммы правильно расположены и защищены.
.

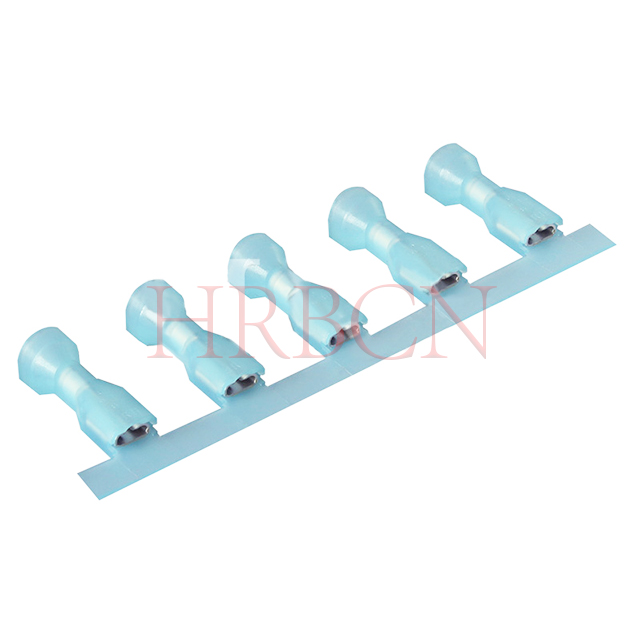

Техническое обоснование полностью изолированного терминала
Переход на полностью изолированный терминал обеспечивает комплексный барьер безопасности. Пластиковый корпус полностью закрывает стыковочный механизм. Когда мужская и женская половины соединяются, голый металл не остается открытым для окружающей среды. Такая конструкция предотвращает короткие замыкания в ограниченном пространстве, где провода могут тереться о заземленные металлические компоненты шасси.
Результаты безопасности в цехах значительно улучшаются. Удлиненный корпус защищает от случайного контакта с инструментом во время процедур технического обслуживания. Факторы соответствия также способствуют внедрению. Соответствие стандартам UL и CSA для соединений, безопасных при прикосновении, является обязательным для бытовой техники и промышленного оборудования. Полностью изолированная конструкция гарантирует, что оборудование пройдет строгие испытания на диэлектрическую стойкость и сертификаты безопасности, не требуя вторичной защиты или термоусадочных трубок.
Компромиссы материалов: нейлон, винил и термоусадка.
Выбор правильного полимера для корпуса терминала определяет его выживаемость в полевых условиях. Каждый материал имеет определенные преимущества и виды отказов в зависимости от температуры, химического воздействия и механического напряжения.
| Изоляционный материал | Температурная устойчивость | Механическая долговечность | Идеальное применение |
| Винил (ПВХ) | До 75°C (167°F) | Склонен к растрескиванию при сильном холоде или чрезмерном обжатии. | Экономичная внутренняя проводка, стандартные панели управления. |
| Нейлон | До 105°C (221°F) | Устойчив к растрескиванию, гибкий, превосходная стойкость к растворителям. | Машины с высокой вибрацией, моторные отсеки автомобилей, холодная погода. |
| Термоусадка | До 125°C (257°F) | Максимальная разгрузка от натяжения, создает водонепроницаемое уплотнение. | Морская среда, экстерьер автомобилей, тяжелое оборудование. |
ПВХ — экономичный изоляционный материал для стандартного применения внутри помещений, но он может стать хрупким или растрескаться при низких температурах или во время обжатия. Нейлон обеспечивает лучшую устойчивость к теплу, маслам, химикатам и механическим нагрузкам, что делает его пригодным для автомобильного и промышленного оборудования. Термоусадочная изоляция обеспечивает дополнительную защиту от влаги и снимает напряжение, что делает ее хорошим выбором для морских, наружных и других сред, подверженных воздействию воды или соли.
Как выбрать правильный быстроразъемный терминал
Преобразование функций терминала в измеримые результаты производительности обеспечивает надежность системы. Закупки не могут полагаться только на визуальное сходство. Оценка совместимости размеров проводов, номинальных токов и механического удержания определяет, как соединение будет работать при пиковых эксплуатационных нагрузках.
Совместимость с калибром проводов (AWG) и цветовая маркировка
Стандартная цветовая маркировка упрощает сборку и предотвращает катастрофические несоответствия. Система универсальна для всех производителей. Это визуальное обозначение позволяет техническим специалистам мгновенно подобрать нужный компонент, не измеряя диаметр ствола.
| Цвет изоляции | Диапазон сечения провода (AWG) | Типичные типы проводов |
| Red | 22 - 18 АВГ | Провода датчиков, светодиодное освещение, слаботочные сигналы. |
| Синий | 16–14 АВГ | Стандартные схемы управления, автомобильные аксессуары, небольшие двигатели. |
| Желтый | 12–10 АВГ | Распределение электроэнергии, сверхмощные реле, основные линии заземления. |
Опасность неправильного или завышенного размера клемм относительно количества жил провода серьезна. Вставление провода 14 AWG в красную клемму приводит к разрыву внешних медных жил, уменьшению допустимой нагрузки по току и созданию локализованной горячей точки. И наоборот, обжатие провода 18 AWG в синей клемме приводит к ослаблению соединения. Ствол не может сжаться настолько, чтобы захватить тонкую проволоку, что приводит к неизбежному выдергиванию при вибрации.
Номинальный ток и падение напряжения
Материал клемм влияет на токовую мощность и электрические характеристики. Латунь обеспечивает хорошую проводимость для стандартных применений, а медные сплавы часто используются для цепей с большим током. Лужение помогает защитить оба материала от окисления и коррозии. Надежное соединение «папа-гнездо» также важно, поскольку высокое контактное сопротивление может вызвать падение напряжения, перегрев и повреждение окружающей изоляции.
Вибростойкость и удерживающая сила
Оборудование с высокой вибрацией, такое как генераторы, тяжелая техника и транспортные средства, может постепенно ослаблять клеммные соединения. Гнездовые быстроразъемные клеммы с фиксаторами обеспечивают лучшее удержание, прикрепляя розетку к вилке. Это помогает предотвратить случайное отключение и поддерживать стабильное электрическое соединение в условиях высокой вибрации.
Приложения терминала быстрого отключения
В разных отраслях применяются быстрые отсоединения на основании строгих нормативных и экологических требований. Масштабируемость производства зависит от выбора компонентов, которые быстро собираются и при этом отвечают конкретным требованиям к долговечности среды конечного использования.
Автомобильные и морские электрические системы
Автомобильные и морские электрические системы подвергаются воздействию влаги, соли, вибрации и высоких температур. Полностью изолированные клеммы из нейлона или термоусадки обеспечивают лучшую защиту от коррозии и проблем с соединением в таких условиях. Гнездовые быстроразъемные клеммы обычно используются для блоков реле, фонарей, лебедок и морского электрооборудования, что позволяет подключать, заменять или обслуживать компоненты без резки и сращивания проводов.
Промышленные панели управления и автоматизация
Требования к проводке высокой плотности диктуют использование полностью изолированных клемм для предотвращения перекрестных помех и коротких замыканий. Современные панели управления компактно размещают сотни реле, контакторов и ПЛК. Открытый металл в таких условиях может привести к вспышкам дуги, если случайная жила провода перекроет зазор.
Масштабируемость панельного строительства зависит от скорости. Скорость сборки и разборки с использованием предварительно обжатых быстроразъемных соединений намного превосходит традиционные винтовые клеммы. Технические специалисты могут закрепить целые жгуты на специальной подготовительной станции, а затем просто подключить соединения к компонентам панели. Этот модульный рабочий процесс сокращает время сборки и уменьшает ошибки, связанные с крутящим моментом, типичные для винтовых соединений.
ОВиК и бытовая техника
Оборудование и приборы HVAC часто подвергают клеммные соединения воздействию высоких температур и вибрации двигателя. Высокотемпературные клеммы могут потребоваться для нагревательных элементов, органов управления печью, компрессоров и двигателей вентиляторов. В этих приложениях широко используются стандартные выступы диаметром 0,250 дюйма, что упрощает замену и обслуживание клемм общедоступных размеров.
Распространенные проблемы с быстроразъемными терминалами
Выявление распространенных точек отказа во время установки и использования в течение жизненного цикла предотвращает дорогостоящие претензии по гарантии. Даже самый качественный терминал выйдет из строя, если его неправильно применить или подвергнуть воздействию условий, выходящих за рамки его расчетных параметров.
Неправильный обжим и неисправности инструментов
Использование неправильного обжимного инструмента может привести к ослаблению или повреждению клеммных соединений. Недостаточное обжатие может привести к выдергиванию провода, а чрезмерное обжатие может привести к повреждению медных жил или изоляции. Калиброванный обжимной инструмент с храповым механизмом помогает обеспечить постоянное давление и надежное соединение. Также следует выбрать правильную обжимную матрицу с учетом размера клеммы и изоляционного материала, например нейлона или ПВХ.
| Режим отказа при обжатии | Визуальный индикатор | Основная причина |
| Недообжатый | Проволока легко выдергивается; ствол выглядит круглым. | Используется неправильный размер матрицы; инструмент не полностью проработан. |
| Чрезмерно обжатый | Изоляция раскололась; пряди проволоки обрезать. | Чрезмерная сила; Сечение провода слишком велико для клеммы. |
| Асимметричный обжим | Ствол раздавлен только с одной стороны. | Использование стандартных плоскогубцев вместо фигурной матрицы. |
Термическое циклирование и фреттинг-коррозия
Изменения температуры могут вызвать небольшие перемещения между клеммами «папа» и «мама», что может привести к износу защитного покрытия и привести к фреттинг-коррозии. Это может увеличить электрическое сопротивление и со временем вызвать перегрев. Оловянные латунные или медные клеммы обеспечивают лучшую защиту от коррозии, а гнездовые клеммы с высокой степенью фиксации помогают уменьшить перемещение и поддерживать стабильное соединение.
Ограничения цикла спаривания
Быстроразъемные клеммы могут потерять удерживающую силу после многократного подключения и отключения. Со временем гнездовая розетка может ослабнуть, что приведет к увеличению электрического сопротивления и риску перегрева. Во время технического обслуживания клеммы, которые подключаются слишком легко или плохо крепятся, следует проверять и при необходимости заменять для поддержания надежного электрического соединения.
Заключение
Проверьте имеющиеся на вашей сборочной линии обжимные инструменты на предмет строгой совместимости с выбранными материалами клемм.
Запросите у производителя листы технических характеристик для проверки данных о силе удержания и пороговых значениях падения напряжения.
Проведите физические испытания на растяжение первоначальных партий образцов, чтобы убедиться, что ваши профили обжатия соответствуют отраслевым стандартам.
Внедрите систему инвентаризации с цветовой кодировкой, чтобы предотвратить несоответствие размеров проводов во время быстрой сборки.
Часто задаваемые вопросы
Вопрос: В чем разница между полностью изолированным терминалом и частично изолированным терминалом?
A: Полностью изолированная клемма имеет пластиковый корпус, который полностью закрывает как область обжима провода, так и металлическое ответное соединение, предотвращая случайное замыкание. Частично изолированная клемма закрывает только корпус обжима провода, оставляя открытым металлический контакт или розетку.
Вопрос: Как вы измеряете размер быстроразъемных разъемов?
A: Размер измеряется по ширине отверстия розетки, которое соответствует ширине язычка конкретной вилки. Наиболее распространенные промышленные размеры: 0,250 дюйма (6,3 мм), 0,187 дюйма (4,8 мм) и 0,110 дюйма (2,8 мм).
Вопрос: Могу ли я использовать плоскогубцы для обжатия полностью изолированной клеммы?
О: Нет. Использование стандартных плоскогубцев оказывает неравномерное давление, что может привести к разрушению изоляции или невозможности надежного закрепления жил проводов. Для надежного газонепроницаемого соединения необходим калиброванный кримпер с храповым механизмом, предназначенный для изолированных клемм.
Вопрос: Почему мои быстроразъемные клеммы плавятся?
Ответ: Плавление обычно вызвано высоким электрическим сопротивлением, вызывающим избыточное тепло. Это происходит из-за неплотного соединения (плохая сила удержания), неправильного обжатия или превышения номинальной силы тока материала клеммы.
Вопрос: Клеммы с нейлоновой или виниловой изоляцией лучше подходят для холодной погоды?
Ответ: Клеммы с нейлоновой изоляцией превосходно работают в холодную погоду и в условиях высоких нагрузок. Винил (ПВХ) имеет тенденцию становиться хрупким и может треснуть при отрицательных температурах или в процессе обжатия, тогда как нейлон остается гибким и долговечным.
Вопрос: Какова стандартная цветовая маркировка быстроразъемных клемм?
Ответ: отраслевым стандартом является красный для проводов 22–18 AWG, синий для проводов 16–14 AWG и желтый для проводов 12–10 AWG. Это гарантирует соответствие правильной клеммы соответствующему калибру провода.
