Разъем RAST 2.5 IDC с технологией IDT | Разъем HRB M723X

Серия HRB M723X Разъемы RAST 2.5 IDC с продвинутым IDT (Технология смещения изоляции) предназначен для надежного соединения провод-плата. Эти разъемы имеют шаг 2,5 мм, поляризационную маркировку и фиксирующие конструкции на печатной плате для предотвращения неправильного подключения и обеспечения стабильной работы. Широко используемые в бытовой технике, автомобильной электронике, промышленных системах управления и интеллектуальных устройствах, они поддерживают быструю сборку без зачистки и обжима, повышают эффективность производства и соответствуют UL, cUL, VDE, RoHS, REACH и другим мировым стандартам.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
М723Х
Марка продукта:
HRB
Код Продукта:
8536909000

Описание кодирования HRB и интерфейс сопряжения

Ряд	Поз. Нет.	Контактная презентация	Описание	Спаривание с

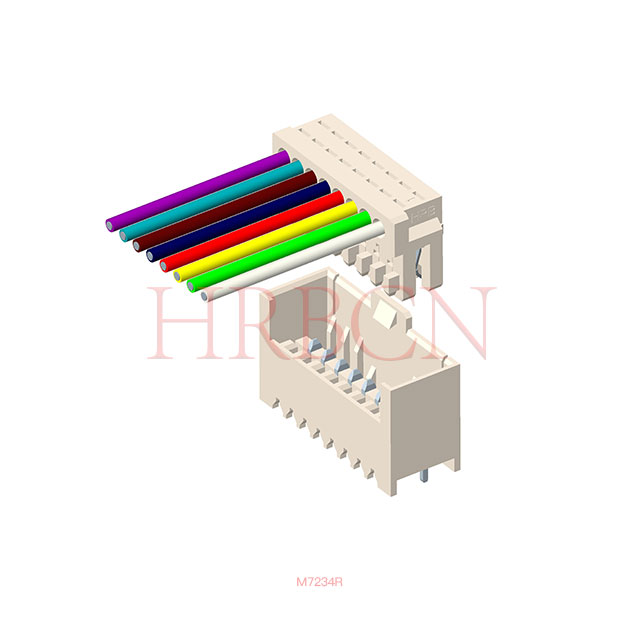

М7234	2-20контактный	2,5 мм	Разъем RAST 2.5 для непрямого сопряжения, технология смещения изоляции (IDT), для отдельных проводников	M7230 M7268

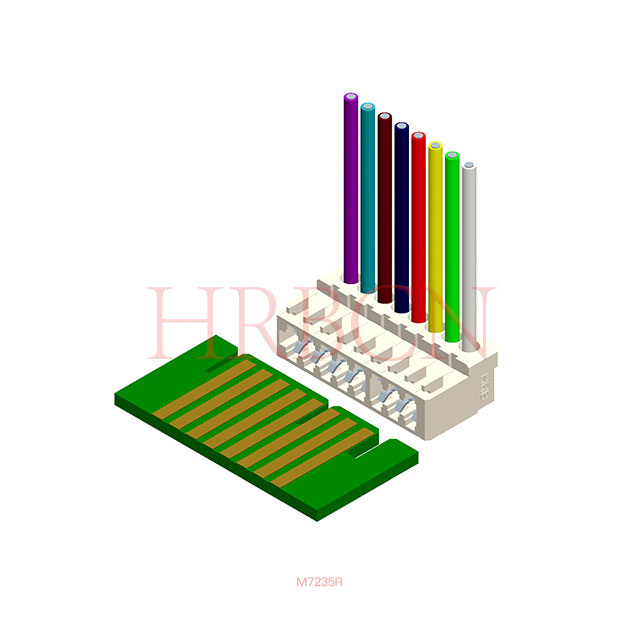

М7235	2-20контактный	2,5 мм	Разъем RAST 2.5 для прямого сопряжения, изоляция технология смещения (IDT), альтернативно с шпоночным выступом или без него и закрытыми сторонами, для отдельных проводников	печатная плата

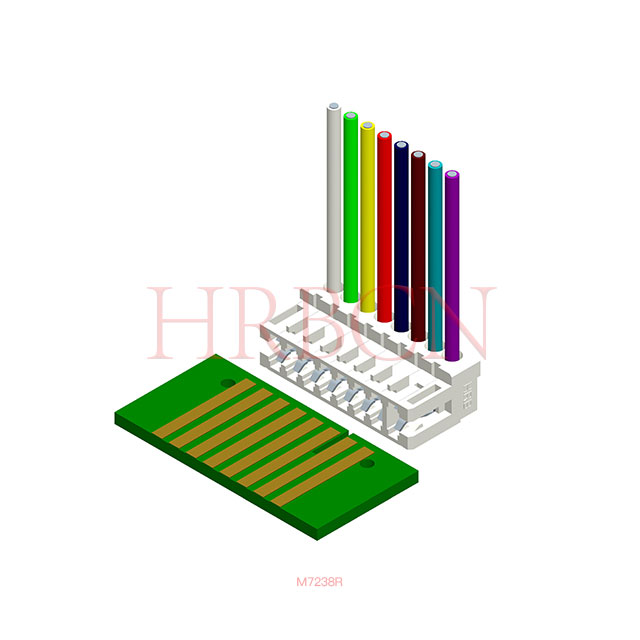

М7238	2-20контактный	2,5 мм	Разъем RAST 2.5 для прямого сопряжения, изоляция технология смещения (IDT), с фиксацией на печатная плата с помощью запирающих пальцев, альтернативно с шпоночным выступом или без него, для отдельные проводники, без закрытой стороны.	печатная плата

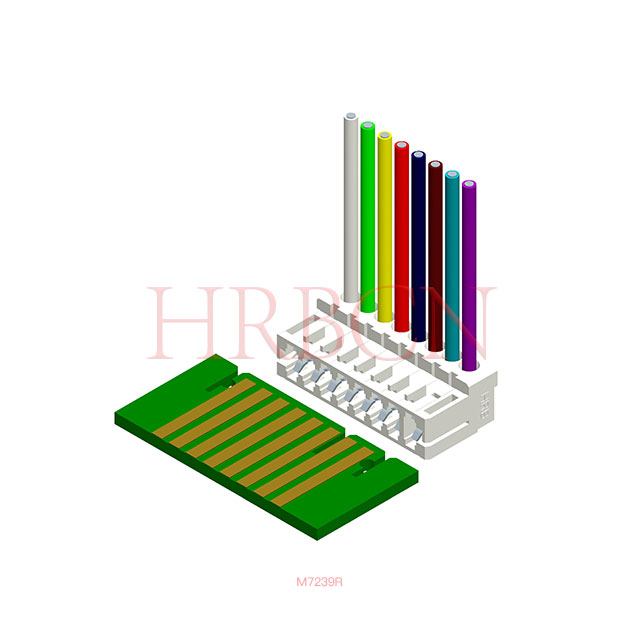

М7239	2-20контактный	2,5 мм	Разъем RAST 2.5 для прямого сопряжения, изоляция технология смещения (IDT), с фиксацией на печатная плата с помощью запирающих пальцев, альтернативно с шпоночным выступом или без него, для отдельные проводники, с закрытой стороной.	печатная плата

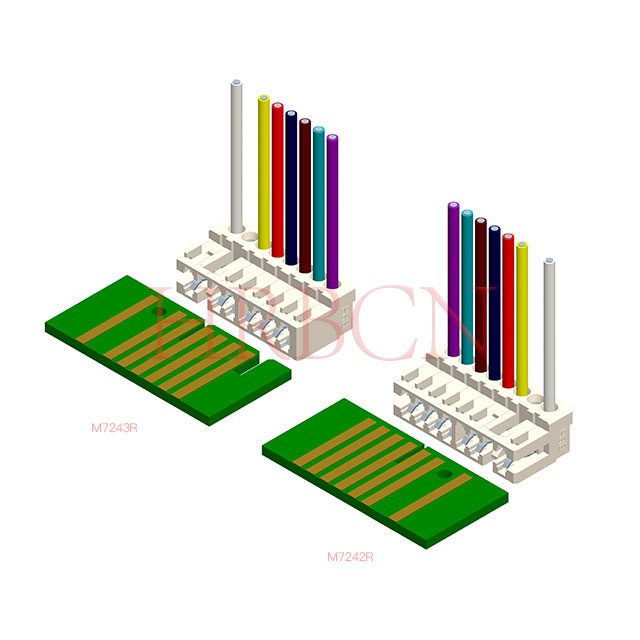

М7242	2-20контактный	2,5 мм	Разъем RAST 2.5 для прямого и непрямого сопряжения, технология смещения изоляции (IDT), с внутренней блокировкой, для отдельных проводников, без закрытой стороны.	печатная плата
М7243	2-20контактный	2,5 мм	Разъем RAST 2.5 для прямого и непрямого сопряжения, технология смещения изоляции (IDT), с внутренней блокировкой, для отдельных проводников, с закрытой стороной.	печатная плата

Преимущества технологии IDC

Быстрая и эффективная заделка кабеля
Уменьшение ошибок сборки
Стабильный и надежный электрический контакт
Упрощенная конструкция жгута проводов
Снижение затрат на рабочую силу и производство
Улучшена согласованность соединения
Высокая стойкость при транспортировке и монтаже.

Особенности продукта

Стандартизированный интерфейс RAST 2.5
Надежное оконцевание провода IDT
Компактная конструкция «провод-плата»
Надежная блокировка и возможность поляризации
Быстрая сборка и снижение трудозатрат
Стабильные электрические характеристики
Гибкие конфигурации кодирования
Подходит для автоматизированного производства.

Согласие

Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС
Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)
AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)
Европейский регламент по СОЗ (ЕС) 2019/1021
Европейский регламент по СОЗ (ЕС) 2024/2570
Европейский регламент по СОЗ (ЕС) 2025/718
Европейский регламент по СОЗ (ЕС) 2023/1608
Европейский регламент по СОЗ (ЕС) 2019/1021
Европейский регламент по СОЗ (ЕС) 2025/843
Европейский регламент по СОЗ (ЕС) 2025/1930
Регламент (ЕС) Np 1907/2006 относительно Предложения 65 REACHUS Калифорния.

Сертификаты продукции

Допуски и сертификация безопасности: VDE, UL, cUL

Класс воспламеняемости UL: UL 94V-0

Типичные применения

Бытовая техника и стиральные машины
Промышленные системы управления
Автомобильные электронные модули
Умные домашние устройства
Оборудование электроснабжения
Системы коммерческого оборудования
Оборудование для автоматизации делопроизводства
Коммуникационные и сетевые устройства

Вопрос: Почему стоит выбрать RAST 2.5 и RAST 5.0?

A: Гибкость двойного шага: RAST 2.5 для компактности, малой и средней мощности; RAST 5.0 для сильноточных и защищенных приложений.

Высокая эффективность: разъемы HRB оснащены концевой заделкой IDC, которая исключает зачистку и обжатие проводов, что сокращает время сборки более чем на 50 % для автоматизированных линий.

Проверенная надежность: конструкция с 4-точечным контактом, совместимость с раскаленной проволокой и принудительная фиксация обеспечивают длительную работу в экстремальных условиях.

Глобальная стандартизация: взаимозаменяемы с RAST-совместимыми разъемами от ведущих производителей, что снижает риски в цепочке поставок.

От компактных устройств «умного дома» до мощного промышленного оборудования — разъемы RAST 2.5 и RAST 5.0 обеспечивают непревзойденную универсальность, надежность и экономичность для современного электронного проектирования.

Вопрос: В чем разница между разъемами RAST 2.5 и RAST 5.0?

О: Основное различие заключается в размере шага и номинальном токе. RAST 2.5 использует компактный шаг 2,5 мм для экономии места и подключения малой и средней мощности; RAST 5.0 имеет шаг 5,0 мм, подходящий для сильноточных и мощных приложений. Оба имеют структуру унифицированного отраслевого стандарта с надежной конструкцией соединения и фиксации.

Вопрос: Каковы основные сценарии применения разъемов серии RAST?

О: Они широко используются в бытовой технике, устройствах для умного дома, системах отопления, вентиляции и кондиционирования воздуха, автоматизации зданий, внутренней автомобильной электронике, промышленных панелях управления и оборудовании электропитания, удовлетворяя потребности в соединении провод-плата, плата-плата и провод-провод.

Вопрос: Устойчивы ли разъемы RAST к высоким температурам и вибрации?

О: Определенно. В этой серии используются высококачественные изоляционные материалы и оптимизированная конструкция конструкции, обладающая превосходной термостойкостью и антивибрационными характеристиками, стабильная для длительной эксплуатации в бытовых, климатических и автомобильных суровых рабочих условиях.

Вопрос: Поддерживает ли серия HRB RAST завершение IDC?

А: Да. Разъемы HRB RAST 2.5 и RAST 5.0 поддерживают профессиональную технологию заделки IDC, которая исключает процедуры зачистки и обжима проводов, что значительно повышает эффективность производства и подходит для автоматизированных линий массовой сборки.

Вопрос: Есть ли в RAST 2.5 и RAST 5.0 функция защиты от неправильной вставки?

А: Да. Встроенная структура поляризации и ключа эффективно предотвращает неправильное сопряжение. Оснащен надежным механизмом блокировки, позволяющим избежать ослабления соединения, вызванного вибрацией, обеспечивая стабильность и безопасность соединения.

Вопрос: Может ли серия HRB RAST заменить обычные стандартные разъемы?

А: Да. HRB RAST 2.5 и RAST 5.0 соответствуют универсальным отраслевым стандартам размеров и спецификациям установки и обладают хорошей совместимостью, что может идеально заменить традиционные стандартные межкомпонентные компоненты и снизить затраты на закупки.

Вопрос: Какие способы подключения доступны для разъемов RAST?

A: Он поддерживает соединение со смещением изоляции IDC и традиционные методы обжима проводки, гибкие для различных производственных процессов, применимы как ручная сборка, так и автоматические сборочные линии.

Вопрос: Каков метод упаковки соединителя RAST 2.5 IDC M723X?

О: Разъемы IDC M723X RAST 2.5 поставляются в пластиковых трубках (стандартная упаковка) для защиты контактов и обеспечения простоты обращения. Каждый тюбик вмещает установленное количество, а тюбики упакованы в картонные коробки из гофрированного картона для безопасной международной доставки. Для автоматизированной сборки SMT по запросу предоставляется упаковка на ленте и в катушках. Вся упаковка соответствует экспортным стандартам и сводит к минимуму повреждения при транспортировке.
