HRB RAST 2.5 DIP Штыревой разъем Вертикальный, шаг контактов 2,5 мм

M7230-X-XXXX-2B
Серия HRB M7230 представляет собой вертикальный DIP-штыревой разъем, соответствующий стандарту RAST 2.5, с шагом контактов 2,5 мм, встроенной защелкой, позиционирующим патрубком и настраиваемой шпонкой. Он обеспечивает безопасные, защищенные от ошибок и стабильные соединения платы с проводами для бытовой техники, автомобильной электроники, промышленных средств управления и интеллектуальных устройств.
штат:
Количество:
Запрос цены Добавить в корзину

  • M7230-X-XXXX-2B

  • HRB

  • 8536909000

Артикул Определение

М7230 -Х -ХХХХ -2Б

   ①       ②     ③

①:  Номер серии позиции HRB.

②: Количество контактов: 2–20.

③: Ввод: 0000-9999.


Что касается разъемов контактов серии M7230, примеры конфигураций ключей приведены ниже. Другие стандартные варианты кодирования доступны по запросу. Пожалуйста, свяжитесь с отделом продаж HRB для получения более подробной информации.


Количество контактов

(2-20 контактов)

HRB П/ Н

Примеры ключей

 SPQ(шт) Размер коробки (см)
2

М7230-2-0000-2Б

М7230-2-0001-2Б

М7230-2-0002-2Б

и т. д.

 6000 33×30×27
3

М7230-3-0000-2Б

М7230-3-0003-2Б

М7230-3-0005-2Б

и т. д.

 4800
 33×30×27
4

М7230-4-0000-2Б

М7230-4-0008-2Б

М7230-4-0012-2Б

и т. д.

 3600 33×30×27

5

М7230-5-0000-2Б

М7230-5-0008-2Б

М7230-5-0013-2Б

и т. д.

 3000 33×30×27

Технические параметры

  • Номинальный ток: 3 А переменного тока, постоянного тока Макс.

  • Номинальное напряжение: 32 В переменного тока, постоянного тока

  • Рабочая температура: -40℃~+120℃

  • Контактное сопротивление: макс. 10 мОм.

  • Сопротивление изоляции: 1000 мОм мин.

  • Выдерживаемое напряжение: 1400 В переменного тока/мин.

  • Материал: Корпус: нейлон66 UL94V-0;  Клемма: Латунь, луженая.

  • УВТ: 750℃ ИЭК-60335-1

Сопряженные детали

Серия HRB M7280 IDC

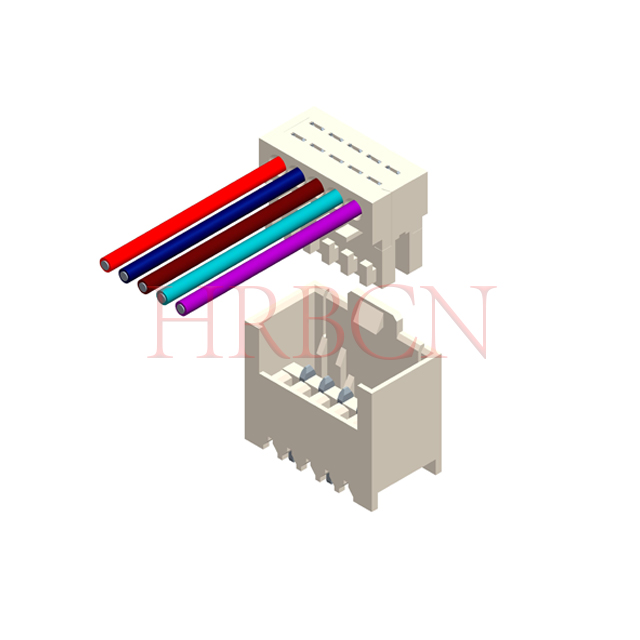

Сопряжение с серией HRB M7280


Серия HRB M7234 IDC

M7234R-Н


Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно REACH

  • Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификация безопасности: UL&cUL; ВДЕ

Класс воспламеняемости UL: UL 94V-0

СИСТЕМА РАЗЪЕМОВ HRB RAST2.5 и RAST5.0 – ПРИМЕНЕНИЕ

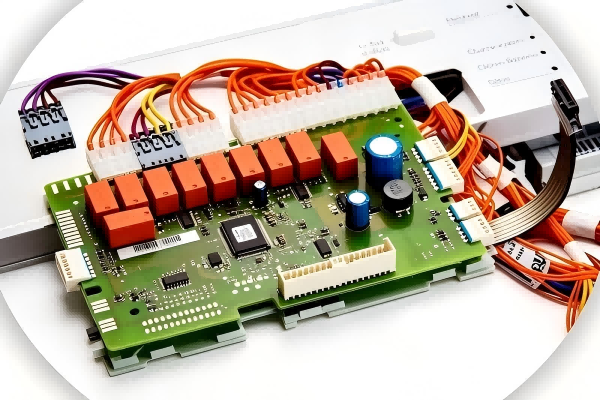

  • <span style=Применение стиральных машин" />
  • <span style=Коммерческие стиральные машины" />
  • <span style=Подключение питания" />
  • <span style=Автомобильная электроника" />

Какую технологию подключения использует разъем RAST 2.5?

В этом разъеме RAST 2.5 используется профессиональная технология смещения изоляции IDC для быстрого и надежного подключения проводов.

Каковы характеристики шага и контактов этого разъема IDC?

Этот разъем IDC имеет стандартный шаг 2,5 мм и имеет несколько конфигураций контактов, подходящих для различных схем промышленной проводки.

Каков номинальный ток и напряжение этого разъема RAST 2.5 IDC?

Этот разъем RAST 2.5 IDC имеет стабильный номинальный ток и напряжение для промышленного применения в сфере электропитания и передачи сигналов.

Подходит ли этот разъем RAST 2.5 для автоматической сборки?

Да, этот разъем RAST 2.5 поддерживает автоматическую сборку, помогая повысить эффективность проводки при массовом производстве.

Обладает ли этот разъем IDC функциями защиты от вибрации и искажения?

Этот разъем IDC имеет фиксацию и поляризацию, чтобы предотвратить расшатывание и неправильное соединение в суровых рабочих условиях.

Каким стандартам огнестойкости и безопасности соответствует этот разъем «провод-плата»?

В этом разъеме «провод-плата» используется материал с высокой огнестойкостью, который соответствует мировым стандартам промышленной безопасности и экологическим стандартам.

Какие диапазоны проводов совместимы с этим разъемом RAST 2.5 IDC?

Этот разъем RAST 2.5 IDC соответствует стандартным размерам промышленных проводов и широко используется в стандартных системах жгутов проводов.

Каковы типичные области применения этого промышленного разъема питания?

Этот промышленный разъем питания широко используется в промышленном управлении, бытовой технике, силовых модулях и оборудовании автоматизации.

Может ли этот разъем IDC заменить традиционные обжимные разъемы?

Да, этот разъем IDC исключает зачистку и обжатие и может заменить традиционные разъемы, что снижает производственные затраты.

Совместим ли этот разъем RAST 2.5 со стандартными отраслевыми интерфейсами?

Этот разъем RAST 2.5 соответствует универсальным промышленным стандартам и хорошо совместим с основными системами проводки.
