Разъем RAST 2.5 IDC с технологией IDT | Разъем HRB M728X

Разъемы HRB M728X RAST 2.5 IDC предназначены для компактных и надежных межплатных соединений в бытовой технике, промышленной электронике и интеллектуальных системах управления.
Благодаря передовой технологии смещения изоляции (IDT) серия M728X обеспечивает быстрое и эффективное заделку проводов без зачистки и обжатия, что помогает сократить время сборки и повысить стабильность производства.
Благодаря стандартизированным структурам ключей RAST 2.5 и надежным механизмам блокировки эти разъемы эффективно предотвращают неправильное соединение и обеспечивают стабильные электрические характеристики в требовательных приложениях.
Компактная конструкция, надежная передача сигнала и гибкие возможности кодирования делают разъемы HRB RAST 2.5 идеальными для современных электронных систем, требующих безопасных, долговечных и компактных решений для подключения.

штат:
Количество:
Запрос цены Добавить в корзину

  • М728Х

  • HRB

  • 8536909000

Описание кодирования HRB и интерфейс сопряжения

Ряд

Поз. Нет.

 Контактная презентация

Описание

Спаривание с

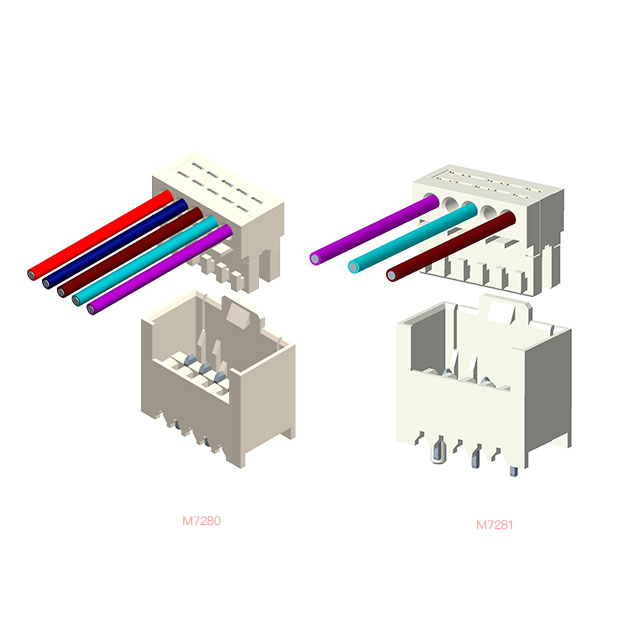

M7280

2-20контактный

 2,5 мм

Разъем RAST 2.5 для непрямого сопряжения, изоляция

технология смещения (IDT), со шпоночным выступом

M7230

M7268

M7281

3-19-контактный

 5,0 мм

Разъем RAST 2.5 для непрямого сопряжения, изоляция

технология смещения (IDT), со шпоночным выступом

M7264

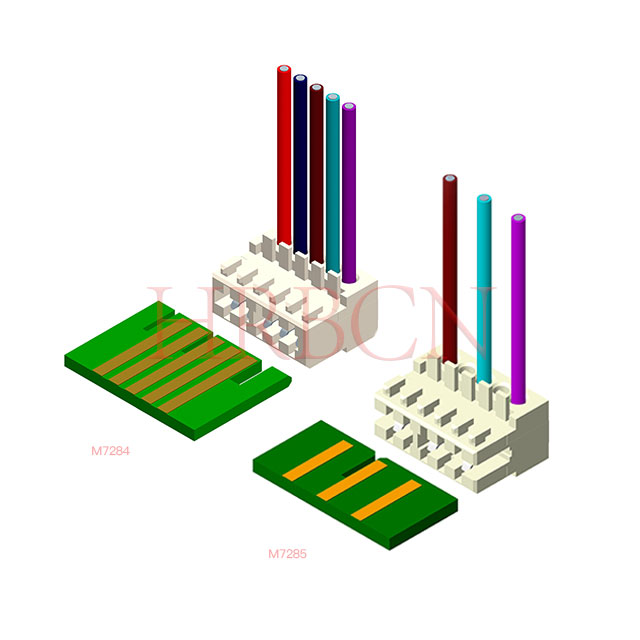

M7284

2-20контактный

 2,5 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с или без шпоночного выступа и закрытыми сторонами, для отдельных проводников

печатная плата

M7285

3-19-контактный

 5,0 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT),  с или без шпоночного выступа и закрытыми сторонами, для отдельных проводников

печатная плата

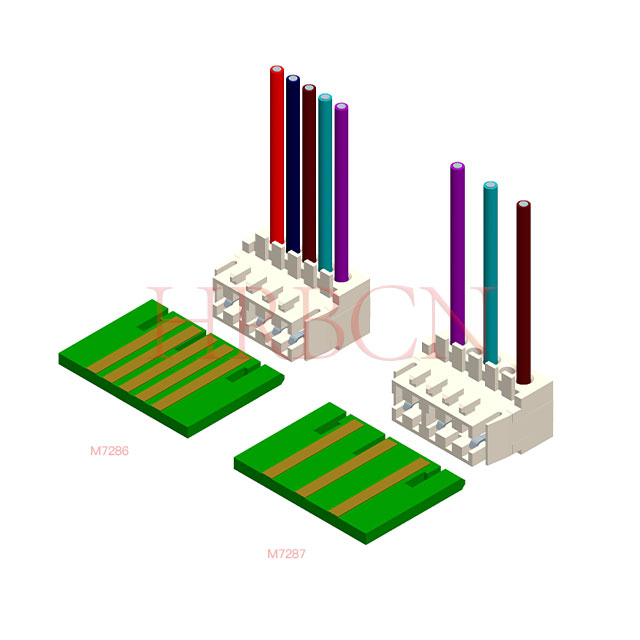

M7286

2-20контактный

 2,5 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT),  с фиксацией на печатной плате с помощью боковых запирающих крючков, со шпоночным выступом, для отдельных проводников.

печатная плата

M7287

3-19-контактный

 5,0 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с фиксацией на печатной плате с помощью боковых запирающих крючков, со шпоночным выступом, для отдельных проводников

печатная плата

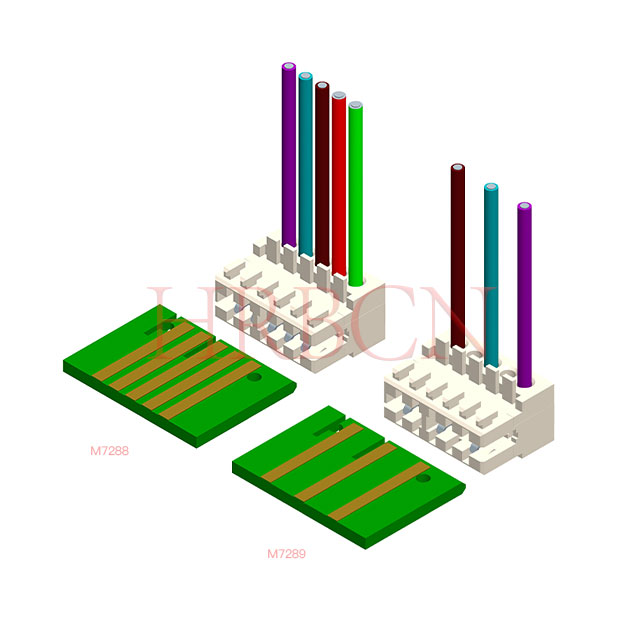

M7288

2-20контактный

 2,5 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с фиксацией на печатной плате с помощью запирающих крючков, в качестве альтернативы с шпоночным выступом или без него и закрытыми сторонами, для отдельных проводников

печатная плата

M7289

3-19-контактный

 5,0 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с фиксацией на печатной плате с помощью запирающих крючков, в качестве альтернативы с шпоночным выступом или без него и закрытыми сторонами, для отдельных проводников

печатная плата

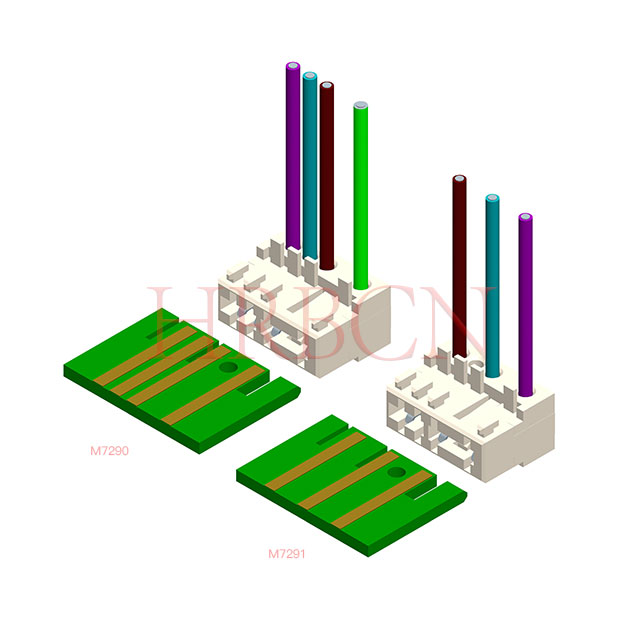

M7290

2-20контактный

 2,5 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с фиксацией на печатной плате с помощью запирающих крючков, в качестве альтернативы с шпоночным выступом или без него и закрытыми сторонами, для отдельных проводников

печатная плата

M7291

3-19-контактный

 5,0 мм

Разъем RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с фиксацией на печатной плате с помощью запирающих крючков, в качестве альтернативы с шпоночным выступом или без него и закрытыми сторонами, для отдельных проводников

печатная плата

Преимущества технологии IDC

  • Быстрая и эффективная заделка кабеля

  • Уменьшение ошибок сборки

  • Стабильный и надежный электрический контакт

  • Упрощенная конструкция жгута проводов

  • Снижение затрат на рабочую силу и производство

  • Улучшена согласованность соединения

  • Высокая стойкость при транспортировке и монтаже.

Особенности продукта

  • Стандартизированный интерфейс RAST 2.5

  • Надежное оконцевание провода IDT

  • Компактная конструкция «провод-плата»

  • Надежная блокировка и возможность поляризации

  • Быстрая сборка и снижение трудозатрат

  • Стабильные электрические характеристики

  • Гибкие конфигурации кодирования

  • Подходит для автоматизированного производства.



Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно Предложения 65 REACHUS Калифорния.

Сертификаты продукции

Допуски и сертификация безопасности: VDE, UL, cUL

Класс воспламеняемости UL: UL 94V-0


Типичные применения

  • Бытовая техника и стиральные машины

  • Промышленные системы управления

  • Автомобильные электронные модули

  • Умные домашние устройства

  • Оборудование электроснабжения

  • Системы коммерческого оборудования

  • Оборудование для автоматизации делопроизводства

  • Коммуникационные и сетевые устройства


Номинальный ток
3А переменного тока постоянного тока
Номинальное напряжение
32 В переменного тока постоянного тока
250 В переменного тока постоянного тока
Рабочая температура
-40˚С ~ +120˚С
Контактное сопротивление
10 мОм макс.
Сопротивление изоляции
1000 МОм. мин.
Выдерживаемое напряжение
1400 В переменного тока/минуту
Материал
Корпус: Нейлон 66 UL94V-0
Терминал: фосфористая бронза
Окончательная отделка
Луженое покрытие
Посеребренный
Позолоченный
Диапазон проводов
AWG 24–22 (0,22–0,35 мм²)
ГВТ
750˚С

Вопрос: Почему стоит выбрать RAST 2.5 и RAST 5.0?

A: Гибкость двойного шага: RAST 2.5 для компактности, малой и средней мощности; RAST 5.0 для сильноточных и защищенных приложений.

Высокая эффективность: разъемы HRB оснащены концевой заделкой IDC, которая исключает зачистку и обжатие проводов, что сокращает время сборки более чем на 50 % для автоматизированных линий.

Проверенная надежность: конструкция с 4-точечным контактом, совместимость с раскаленной проволокой и принудительная фиксация обеспечивают длительную работу в экстремальных условиях.

Глобальная стандартизация: взаимозаменяемы с RAST-совместимыми разъемами от ведущих производителей, что снижает риски в цепочке поставок.

От компактных устройств «умного дома» до мощного промышленного оборудования — разъемы RAST 2.5 и RAST 5.0 обеспечивают непревзойденную универсальность, надежность и экономичность для современного электронного проектирования.

Вопрос:  В чем разница между разъемами RAST 2.5 и RAST 5.0?

О: Основное различие заключается в размере шага и номинальном токе. RAST 2.5 использует компактный шаг 2,5 мм для экономии места и подключения малой и средней мощности; RAST 5.0 имеет шаг 5,0 мм, подходящий для сильноточных и мощных приложений. Оба имеют структуру унифицированного отраслевого стандарта с надежной конструкцией соединения и фиксации.

Вопрос:  Каковы основные сценарии применения разъемов серии RAST?

О: Они широко используются в бытовой технике, устройствах для умного дома, системах отопления, вентиляции и кондиционирования воздуха, автоматизации зданий, внутренней автомобильной электронике, промышленных панелях управления и оборудовании электропитания, удовлетворяя потребности в соединении провод-плата, плата-плата и провод-провод.

Вопрос:  Устойчивы ли разъемы RAST к высоким температурам и вибрации?

О: Определенно. В этой серии используются высококачественные изоляционные материалы и оптимизированная конструкция конструкции, обладающая превосходной термостойкостью и антивибрационными характеристиками, стабильная для длительной эксплуатации в бытовых, климатических и автомобильных суровых рабочих условиях.

Вопрос:  Поддерживает ли серия HRB RAST завершение IDC?

А: Да. Разъемы HRB RAST 2.5 и RAST 5.0 поддерживают профессиональную технологию заделки IDC, которая исключает процедуры зачистки и обжима проводов, что значительно повышает эффективность производства и подходит для автоматизированных линий массовой сборки.

Вопрос:  Есть ли в RAST 2.5 и RAST 5.0 функция защиты от неправильной вставки?

А: Да. Встроенная структура поляризации и ключа эффективно предотвращает неправильное сопряжение. Оснащен надежным механизмом блокировки, позволяющим избежать ослабления соединения, вызванного вибрацией, обеспечивая стабильность и безопасность соединения.

Вопрос:  Может ли серия HRB RAST заменить обычные стандартные разъемы?

А: Да. HRB RAST 2.5 и RAST 5.0 соответствуют универсальным отраслевым стандартам размеров и спецификациям установки и обладают хорошей совместимостью, что может идеально заменить традиционные стандартные межкомпонентные компоненты и снизить затраты на закупки.

Вопрос:  Какие способы подключения доступны для разъемов RAST?

A: Он поддерживает соединение со смещением изоляции IDC и традиционные методы обжима проводки, гибкие для различных производственных процессов, применимы как ручная сборка, так и автоматические сборочные линии.

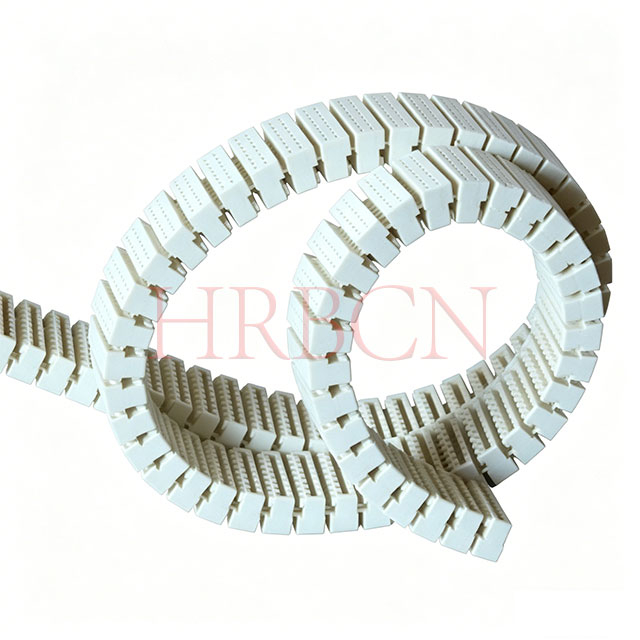

Вопрос: Каков метод упаковки соединителя RAST 2.5 IDC M728X?

О: Наши разъемы RAST 2.5 IDC имеют стандартную катушечную упаковку, подходящую для автоматического монтажа SMT.




Соединители RAST 2.5 и RAST 5.0: основные области применения
