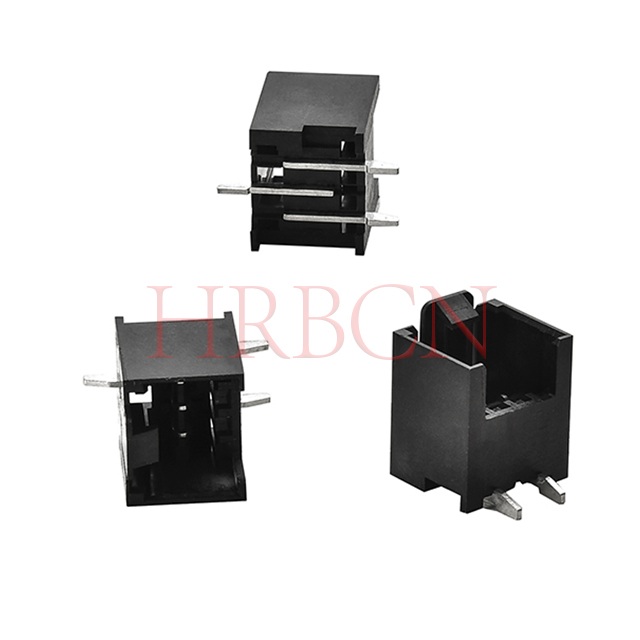

Штыревой разъем RAST 2.5 SMT Вертикальный шаг контактов 2,5 мм — разъем HRB

M7268-X-XXXX-2B
Серия HRB M7268 представляет собой Вертикальный штифтовый разъем SMT, соответствующий стандарту RAST 2.5 с Шаг контактов 2,5 мм, со встроенной защелкой, двусторонним ключом и дополнительным позиционирующим патрубком. Он обеспечивает безопасное, защищенное от ошибок и экономящее место соединение платы с проводами для автоматизированной сборки SMT, широко используемой в бытовой технике, автомобильной электронике, промышленных средствах управления и силовых модулях.
штат:
Количество:
Запрос цены Добавить в корзину

  • M7268-X-XXXX-2B

  • HRB

  • 8536909000

Артикул Определение

M7268 -Х -ХХХХ -2Б (П)

   ①       ②     ③           ④

①:  Номер серии позиции HRB.

②: Количество контактов: 3–10.

③: Ввод: 0000-9999.

④:  Пусто: без позиционирующего патрубка.

     (P): С позиционирующим патрубком


Что касается разъемов контактов серии M7268, примеры конфигураций ключей приведены ниже. Другие стандартные варианты кодирования доступны по запросу. Пожалуйста, свяжитесь с отделом продаж HRB для получения более подробной информации.


Количество контактов

(3-10 контактов)

HRB П/ Н

Примеры ключей

 SPQ/катушка (шт.) SPQ/коробка(шт) Размер коробки (см)
3

М7268-3-0000-2Б

M7268-3-0003-2B

M7268-3-0005-2B

и т. д.

 300
 1500
 50×50×23
4

М7268-4-0000-2Б

M7268-4-0001-2B

M7268-4-0002-2B

и т. д.

 300 1500 50×50×23

5

М7268-5-0000-2Б

M7268-5-0001-2B

M7268-5-0002-2B

и т. д.

 300
 1200 50×50×23

Технические параметры

  • Номинальный ток: 3 А переменного тока, постоянного тока Макс.

  • Номинальное напряжение: 32 В переменного тока, постоянного тока

  • Рабочая температура: -40℃~+120℃

  • Контактное сопротивление: макс. 10 мОм.

  • Сопротивление изоляции: 1000 мОм мин.

  • Выдерживаемое напряжение: 1000 В переменного тока/мин.

  • Материал: Корпус: PA9T UL94V-0;  Клемма: Латунь, луженая.


Сопряженные детали

Серия HRB M7280 IDC

Серия HRB M7234 IDC

М7268..






Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно REACH

  • Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификаты безопасности: VDE

Класс воспламеняемости UL: UL 94V-0


СИСТЕМА РАЗЪЕМОВ HRB RAST2.5 и RAST5.0 – ПРИМЕНЕНИЕ
  • <strong><span style=Применение стиральных машин" />
  • <strong><span style=Коммерческие стиральные машины" />
  • <strong><span style=Подключение питания" />
  • <strong><span style=Автомобильная электроника" />

Какую технологию подключения использует разъем RAST 2.5?

В этом разъеме RAST 2.5 используется профессиональная технология смещения изоляции IDC для быстрого и надежного подключения проводов.

Каковы характеристики шага и контактов этого разъема IDC?

Этот разъем IDC имеет стандартный шаг 2,5 мм и имеет несколько конфигураций контактов, подходящих для различных схем промышленной проводки.

Каков номинальный ток и напряжение этого разъема RAST 2.5 IDC?

Этот разъем RAST 2.5 IDC имеет стабильный номинальный ток и напряжение для промышленного применения в сфере электропитания и передачи сигналов.

Подходит ли этот разъем RAST 2.5 для автоматической сборки?

Да, этот разъем RAST 2.5 поддерживает автоматическую сборку, помогая повысить эффективность проводки при массовом производстве.

Обладает ли этот разъем IDC функциями защиты от вибрации и искажения?

Этот разъем IDC имеет фиксацию и поляризацию, чтобы предотвратить расшатывание и неправильное соединение в суровых рабочих условиях.

Каким стандартам огнестойкости и безопасности соответствует этот разъем «провод-плата»?

В этом разъеме «провод-плата» используется материал с высокой огнестойкостью, который соответствует мировым стандартам промышленной безопасности и экологическим стандартам.

Какие диапазоны проводов совместимы с этим разъемом RAST 2.5 IDC?

Этот разъем RAST 2.5 IDC соответствует стандартным размерам промышленных проводов и широко используется в стандартных системах жгутов проводов.

Каковы типичные области применения этого промышленного разъема питания?

Этот промышленный разъем питания широко используется в промышленном управлении, бытовой технике, силовых модулях и оборудовании автоматизации.

Может ли этот разъем IDC заменить традиционные обжимные разъемы?

Да, этот разъем IDC исключает зачистку и обжатие и может заменить традиционные разъемы, что снижает производственные затраты.

Совместим ли этот разъем RAST 2.5 со стандартными отраслевыми интерфейсами?

Этот разъем RAST 2.5 соответствует универсальным промышленным стандартам и хорошо совместим с основными системами проводки.
