Пылезащитные чехлы с шагом 2,54 мм, серия M2052

Серия HRB M2052 включает в себя 90° и Пылезащитные чехлы на 180°, специально разработанный для стандартных разъемов IDC с шагом 2,54 мм. Эти чехлы, изготовленные из высококачественного огнестойкого нейлона 66, соответствующего стандартам UL94V-0, обеспечивают превосходную изоляцию, устойчивость к старению и износу для длительного надежного использования.
Благодаря прецизионной защелкивающейся конструкции их можно легко устанавливать и снимать без дополнительных инструментов, а также плотно фиксировать, чтобы избежать падения под воздействием вибрации. Являясь эффективными защитными аксессуарами, они блокируют попадание пыли, влаги и мусора в зону контакта, предотвращая окисление клемм, коррозию и ухудшение электрического соединения.
Доступная в белом цвете и с полным диапазоном контактов от 2P до 24P, эта серия широко применяется в промышленных системах управления, бытовой технике, коммуникационном оборудовании и других электронных устройствах.
штат:
Количество:
  • M2052R-СЗ, M2052-СЗ

  • HRB

  • 8536909000

Пылезащитная крышка IDC с шагом 2,54 дюйма


Определение артикул HRB

M2052R-СЗ

    ①     ②③

①M2052: серия HRB

②С R: Закрытый конец (90°), Без R (пустой):   Сквозной проход (180°).

N: Количество контуров: 2–24.

④W: цвет белый


Размер M2052R-NW

Размеры пылезащитной крышки M2052R-NW


Номер детали  .
Dimensions Номер детали  .
Dimensions
ТИП  UL94V-0 Схемы Дим:  А Тусклый:  Б ТИП  UL94V-0 Схемы Дим:  А Тусклый:  Б
M2052R-2-W 2 5.05 2.54 M2052R-10-W 10 25.37 22.86
M2052R-3-W 3 7.60 5.08 M2052R-11-W 11 27.91 25.40
M2052R-4-W 4 10.14 7.62 M2052R-12-W 12 30.45 27.94
M2052R-5-W 5 12.67 10.16 M2052R-13-W 13 32.99 30.48
M2052R-6-W 6 15.21 12.70 M2052R-14-W 14 35.53 33.02
M2052R-7-W 7 17.75 15.24 M2052R-15-W 15 38.07 35.56
M2052R-8-W 8 20.29 17.78 M2052R-16-W 16 40.61 38.10
M2052R-9-W 9 22.83 20.32 M2052R-17-W 17 43.15 38.10











Размер M2052-NW

Размеры M2052-NW через пылезащитную крышку

Номер детали  .
Dimensions Номер детали  .
Dimensions
ТИП  UL94V-0 Схемы Дим:  А Тусклый:  Б ТИП  UL94V-0 Схемы Дим:  А Тусклый:  Б
M2052-2-W 2 5.05 2.54 M2052-10-W 10 25.37 22.86
M2052-3-W 3 7.60 5.08 M2052-11-W 11 27.91 25.40
M2052-4-W 4 10.14 7.62 M2052-12-W 12 30.45 27.94
M2052-5-W 5 12.67 10.16 M2052-13-W 13 32.99 30.48
M2052-6-W 6 15.21 12.70 M2052-14-W 14 35.53 33.02
M2052-7-W 7 17.75 15.24 M2052-15-W 15 38.07 35.56
M2052-8-W 8 20.29 17.78 M2052-16-W 16 40.61 38.10
M2052-9-W 9 22.83 20.32 M2052-17-W 17 43.15 38.10


Ключевые особенности

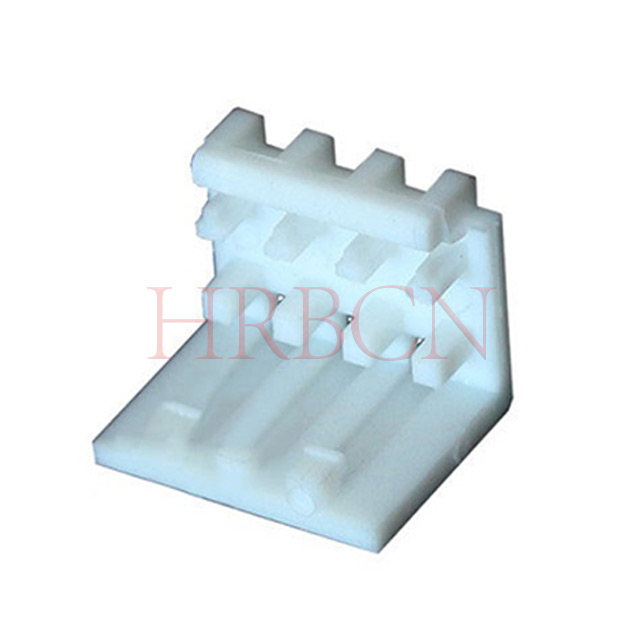

M2052R-СЗ

  • Стандартный шаг 2,54 мм, полностью соответствует разъемам IDC серии M2050R.

  • Закрытая конструкция для концевой заделки проводов

  • Защелкивающаяся сборка без инструментов со встроенной разгрузкой от натяжения

  • UL94V-0 огнестойкий ПЭТ, прочный и длительный срок службы.

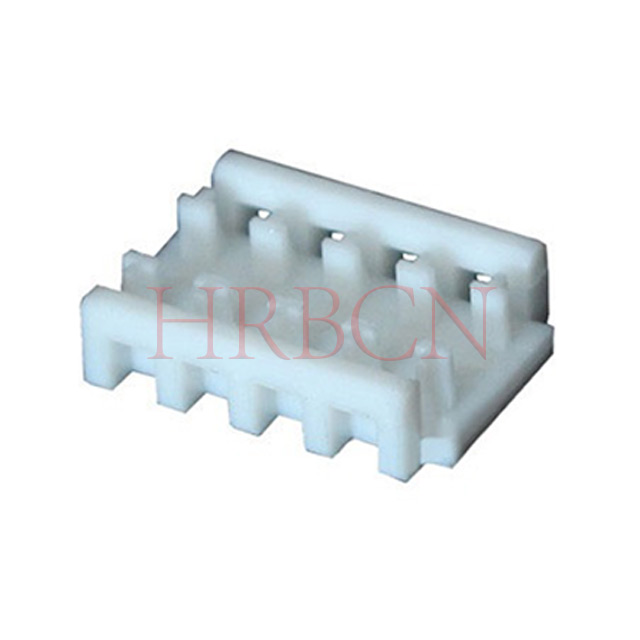

M2052-СЗ

  • Стандартный шаг 2,54 мм, совместим с серией M2050 IDC.

  • Проходная конструкция для непрерывной шлейфовой проводки

  • Простой монтаж защелками без вспомогательных инструментов.

  • Огнестойкий ПЭТ UL94V-0, стабильные механические характеристики.

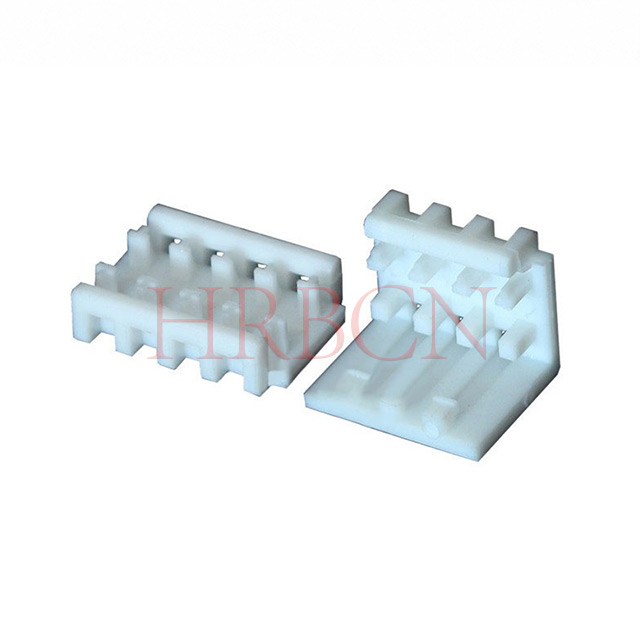

Использовать с закрытым концом и подавать через IDC.

Серия M2052R используется с серией M2050R закрытого типа.

Серия M2052 используется со сквозным питанием.  Серия M2050.

2.54 Спаривание IDC



Часто задаваемые вопросы по пылезащитной крышке разъема IDC с шагом 2,54 мм


Технические вопросы и ответы

В: Какому шагу подходит этот пылезащитный чехол?

О: Он предназначен для стандартных разъемов IDC с шагом 2,54 мм и имеет точные размеры для идеального соответствия.

Вопрос: Из какого материала изготовлен пылезащитный чехол?

A: Он изготовлен из высококачественного огнестойкого конструкционного пластика, который является изоляционным, прочным и соответствует стандарту UL94V-0.

В: Какова основная функция этого продукта?

О: Он эффективно блокирует пыль и влагу, предотвращая окисление клемм, плохой контакт и короткое замыкание, защищая разъемы IDC.

В: Легко ли установить и удалить?

А: Да. Он имеет защелкивающуюся конструкцию, для быстрой установки и демонтажа не требуются инструменты.

Вопрос: Может ли он работать в условиях вибрации?

A: Встроенная застежка-пряжка обеспечивает плотную фиксацию. Он не упадет случайно при нормальной вибрации.


Часто задаваемые вопросы о закупках

Вопрос: Предоставляете ли вы пылезащитные чехлы для разного количества контактов?

А: Да. Мы предлагаем полный спектр от 2P до 24P. Пожалуйста, сообщите нам точную позицию, которая вам нужна для предложения.

В: Каков ваш минимальный объем заказа?

О: Мы поддерживаем как оптовые заказы, так и небольшие партии. MOQ является предметом переговоров в зависимости от ваших требований.

Вопрос: Может ли этот чехол заменить детали других брендов?

О: Он полностью совместим с основной серией IDC 2,54 мм.

Вопрос: Каковы сроки доставки?

О: Стандартные товары имеются на складе и могут быть отправлены в течение 3-7 рабочих дней после подтверждения заказа.

Вопрос: принимаете ли вы индивидуальные услуги?

О: доступны нестандартные цвета и специальные характеристики. Не стесняйтесь присылать нам ваши подробные требования.


Текущий рейтинг
3А переменного тока постоянного тока
Номинальное напряжение
250 В переменного тока постоянного тока
Рабочая температура
от -40 ºC до +105 ºC
Контактное сопротивление
10 мОм макс.
Сопротивление изоляции
5000 мОм мин.
Выдерживаемое напряжение
750 В переменного тока/минуту
Материал
Нейлон66 UL94V-0
