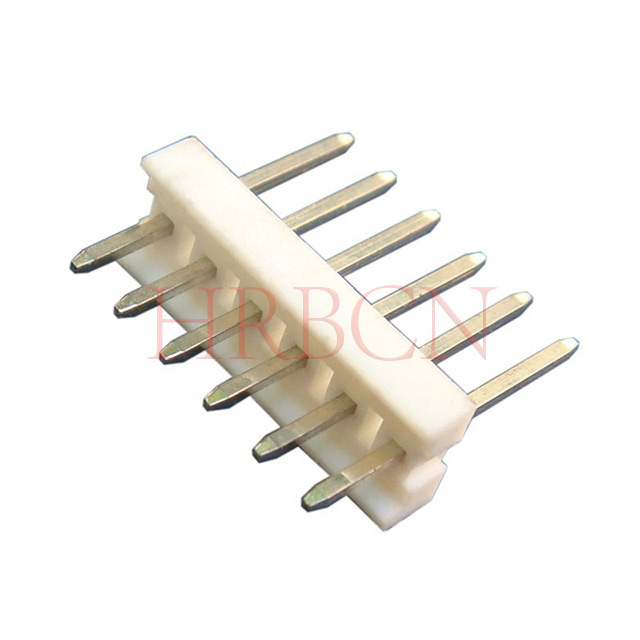

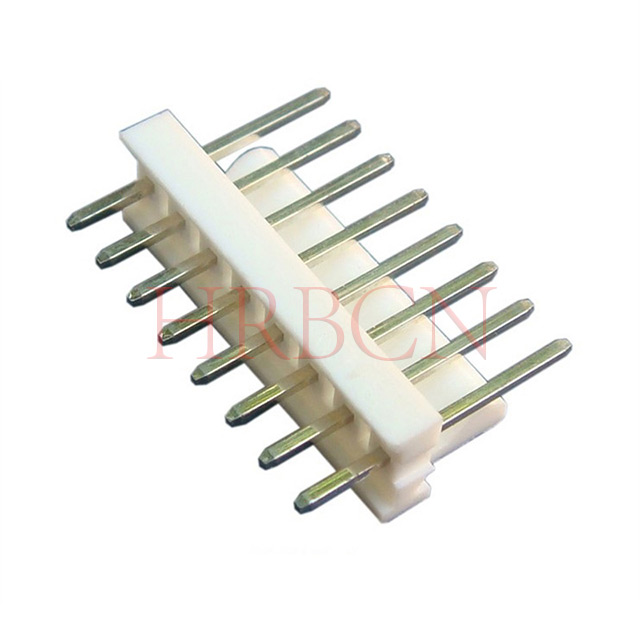

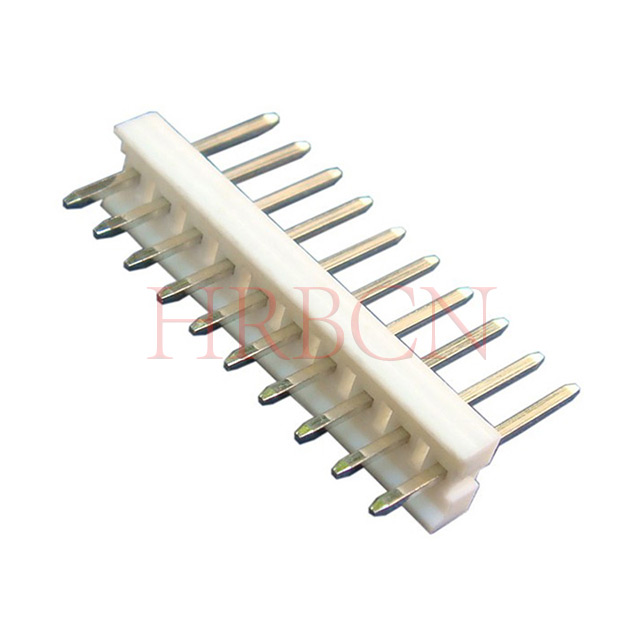

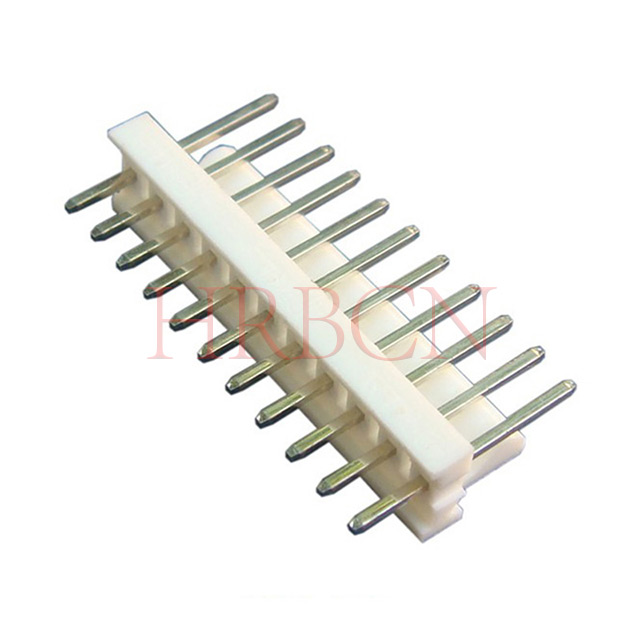

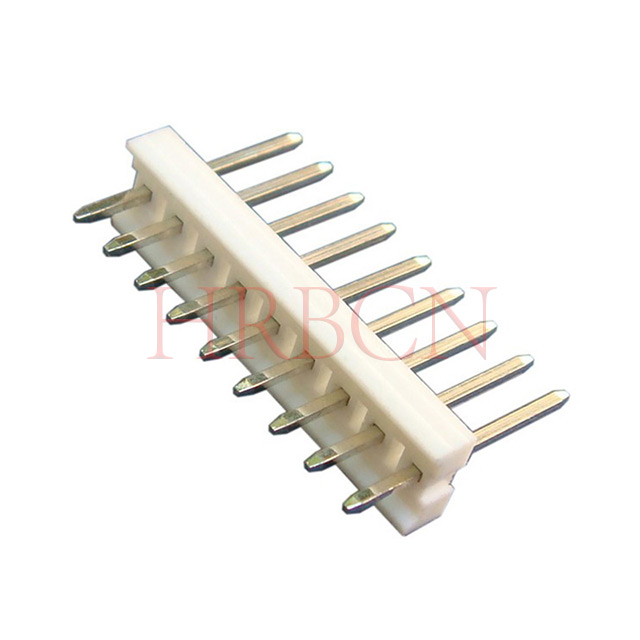

M2545-NK Вертикальный разъем провода к плате, 2,54 мм | ХРБ

Вертикальный разъем «провод-плата» M2545-NK имеет стандартный шаг осевой линии 2,54 мм и однорядную конструкцию со сквозной монтажной конструкцией. Оснащен квадратными лужеными контактами и огнестойким корпусом, имеет поляризованную структуру и фрикционный замок для обеспечения стабильного соединения. Доступная в нескольких стандартных количествах контактов, эта серия полностью совместима с основными кабельными сборками IDC и соответствующими розетками. Он обеспечивает надежные электрические и механические характеристики и широко применяется в сценариях подключения сигналов и малой мощности для электронных устройств. Вся продукция соответствует мировым стандартам защиты окружающей среды.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
М2545-НК
Марка продукта:
HRB
Код Продукта:
8536909000

Вертикальный разъем «провод-плата», шаг 2,54 мм (0,100 дюйма), однорядный, крепление через отверстие

Определение артикул HRB

М2545-НК

① ②③④

①M2545: серия HRB

②Пусто: вертикально.

③N: Количество контактов: 2–16.

④K: Окутанный

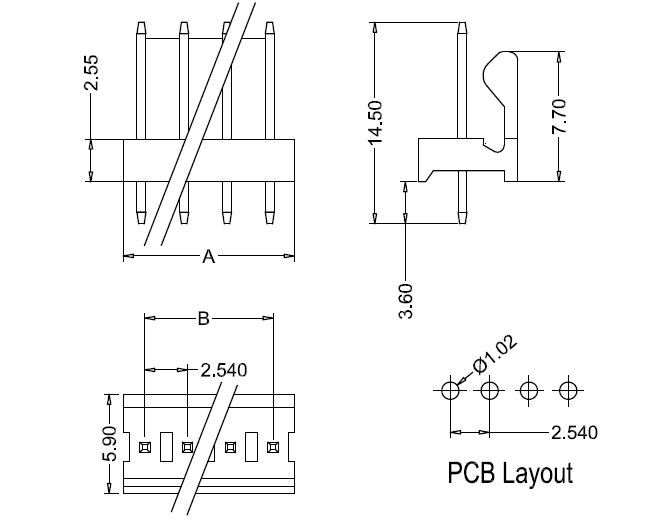

Размер М2545-НК

Номер детали HRB.		Dimensions		Номер детали.		Dimensions
ТИП UL94V-0	Схемы	Дим: А	Тусклый: Б	ТИП UL94V-0	Схемы	Дим: А	Тусклый: Б
М2545-2-К	2	5.08	2.54	М2545-10-К	10	25.40	22.86
М2545-3-К	3	7.62	5.08	М2545-11-К	11	27.94	25.40
М2545-4-К	4	10.16	7.62	М2545-12-К	12	30.48	27.94
М2545-5-К	5	12.70	10.16	М2545-13-К	13	33.02	30.48
М2545-6-К	6	15.24	12.70	М2545-14-К	14	35.56	33.02
М2545-7-К	7	17.78	15.24	М2545-15-К	15	38.10	35.56
М2545-8-К	8	20.32	17.78	М2545-16-К	16	40.645	38.10
М2545-9-К	9	22.86	20.32

Ключевые характеристики

Механические и физические свойства

Шаг: 2,54 мм / 0,100 дюйма по центральной линии
Конфигурация: один ряд, вертикальная прямая ориентация 180°.
Тип монтажа: Пайка DIP через сквозное отверстие

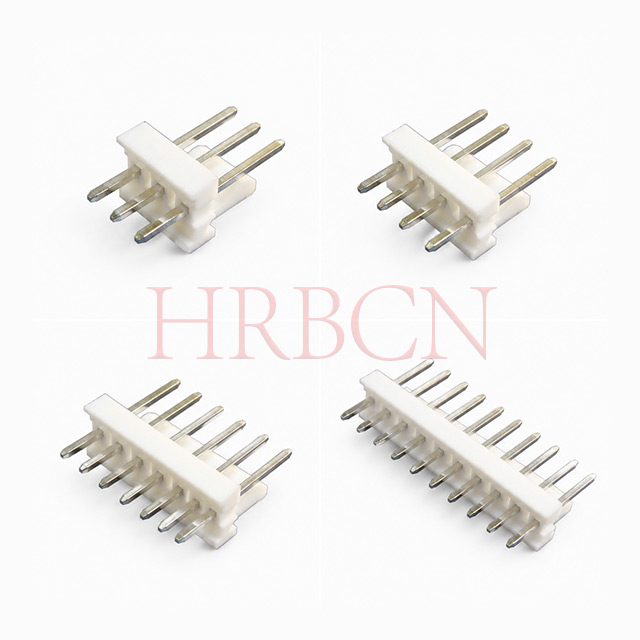

Доступные позиции: от 2 до 16 контактов, допускается нестандартное количество контактов.
Материал корпуса: огнестойкий полиэстер UL94 V-0.
Материал контактов: латунь с покрытием из чистого олова.
Рабочая температура: от -40°C до +130°C.

Электрические параметры

Номинальный ток: 4 А (макс. на контакт)
Номинальное напряжение: 250 В переменного тока
Контактное сопротивление: макс. 3 мОм.
Сопротивление изоляции: 5000 МОм мин.
Выдерживаемое напряжение: 2200 В/переменный ток (1 минута)

Производительность припоя

Рекомендуемая температура пайки: 245°C ±0,5°C.
Продолжительность пайки: 4±0,5 секунды
Несущая способность конструкции между корпусом и штифтом: ≥ 2,0 кг.

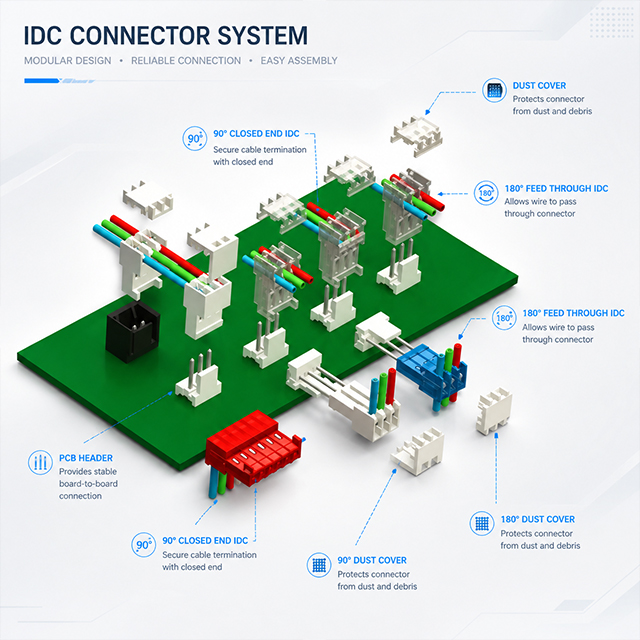

Схема стыковки

Сопряжение с закрытым концом 90° IDC

Сопряжение с подачей на 180° через IDC

Разъем 2,54 мм, соответствующий монтажу печатной платы

Часто задаваемые вопросы (FAQ)

Технические вопросы и ответы

Вопрос: Какие ответные разъемы подходят к этому вертикальному разъему?

A: Он подходит к стандартным разъемам IDC с шагом 2,54 мм, включая кабельные сборки с закрытым концом 90° и проходным кабелем IDC с углом 180° для универсального соединения проводов с платой.

Вопрос: Могу ли я настроить количество контактов или специальные характеристики?

О: Стандартные варианты варьируются от 2 до 16 контактов. Нестандартная длина штифта, специальное покрытие и нестандартные положения доступны по запросу.

Вопрос: Какой метод пайки подходит для этого разъема?

О: он поддерживает пайку волной и ручную пайку. Пожалуйста, следуйте стандартным температурным параметрам бессвинцовой пайки для обеспечения стабильного эффекта сварки.

Вопрос: Каков шаг и тип крепления этого разъема?

A: Он имеет стандартный шаг 2,54 мм (0,100 дюйма), однорядную вертикальную конструкцию с углом наклона 180 °, монтаж DIP через сквозное отверстие для установки на печатную плату.

Часто задаваемые вопросы о закупках

Вопрос: Есть ли у вас в наличии этот вертикальный разъем «провод-плата»?

О: Большинство обычных размеров булавок имеются в наличии. Для больших заказов или специальных индивидуальных спецификаций, пожалуйста, заранее подтвердите время доставки с нашим отделом продаж.

Вопрос: Каков минимальный заказ для этой серии?

О: мы поддерживаем низкий минимальный объем заказа, приветствуются как пробные заказы, так и оптовые заказы.

Вопрос: Могу ли я смешивать разные модели штифтов в одном заказе?

О: Да, для удовлетворения потребностей вашего проекта в закупках допускается смешанная поставка контактов различной конфигурации.

Вопрос: Каковы сроки производства оптовых заказов?

О: Товары, имеющиеся в наличии, могут быть отправлены в течение 3–5 рабочих дней. Отсутствующие на складе и индивидуальные заказы занимают около 4–6 недель в зависимости от количества.

Вопрос: Можете ли вы предоставить экспортные документы и отчеты об испытаниях?

О: Мы можем предоставить коммерческий счет, упаковочный лист, сертификат происхождения, сертификат RoHS и отчеты об испытаниях механических характеристик.

Вопрос: Могу ли я получить бесплатные образцы для тестирования?

О: предоставляются бесплатные оценочные образцы, клиентам необходимо оплатить только стоимость курьерской перевозки. Образцы могут быть организованы в течение 1-3 рабочих дней.
