Часто задаваемые вопросы
Технические вопросы и ответы

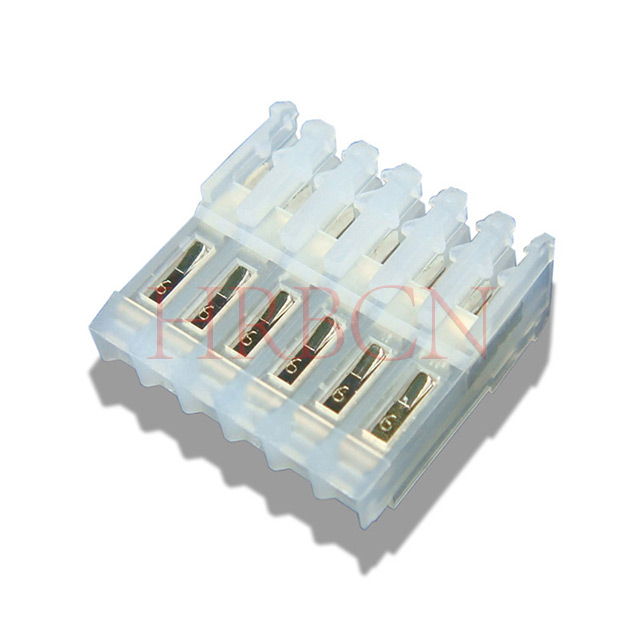

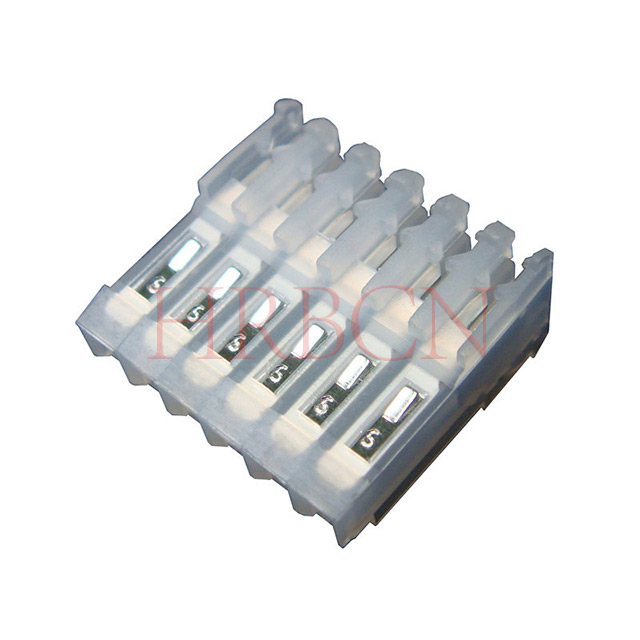

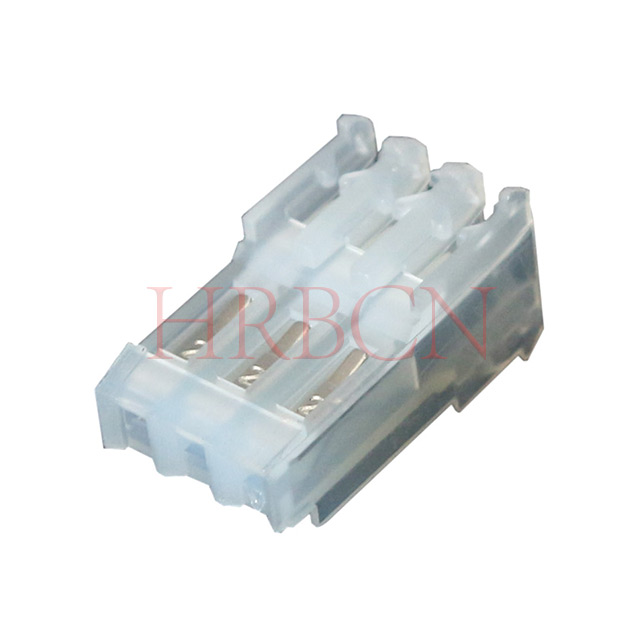

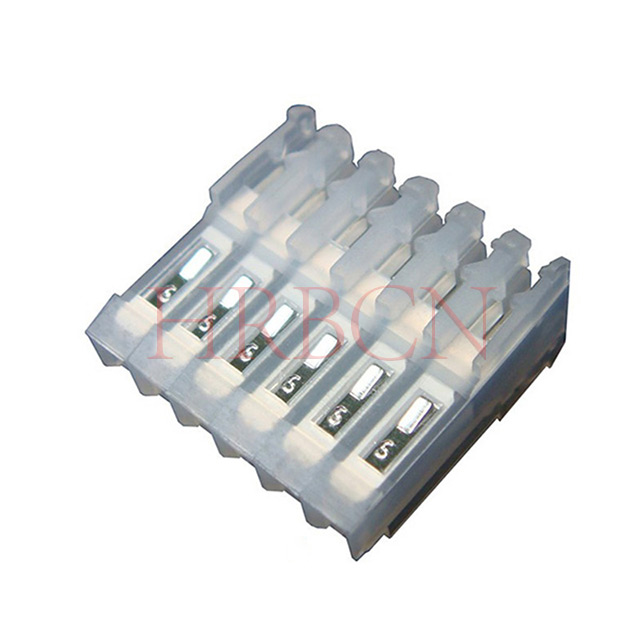

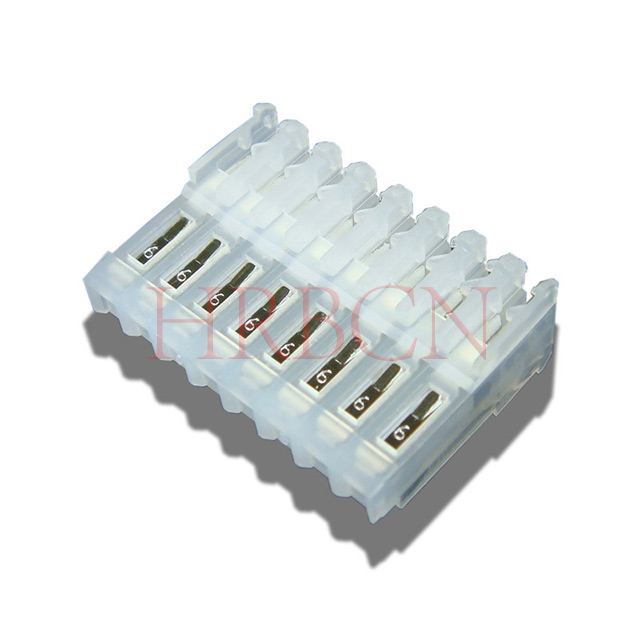

В1: Какое сечение провода подходит для подачи M2051-N через IDC?
A: Предназначен для дискретных одиночных проводников AWG22–26, стандартный шаг 2,54 мм.
Вопрос 2. Каковы различия в применении: с поляризационными вкладками и без них??
Ответы ниже:
①С поляризационными вкладками
Имеет встроенные поляризационные выступы, которые обеспечивают правильную ориентацию сочленения.
Предотвращает неправильную установку и снижает риск неправильного подключения или ошибок подключения.
Рекомендуется для применений, где надежная и безошибочная сборка имеет решающее значение.
Доступен со встроенными поляризационными выступами для предотвращения неправильного соединения и обеспечения правильной ориентации разъема во время сборки.
②Без поляризационных вкладок
Стандартная конструкция разъема без особенностей поляризации.
Обеспечивает большую гибкость сопряжения, но требует правильного выравнивания во время установки.
Подходит для применений, где ориентация разъема четко определена и риск неправильного соединения низок.
Неполяризованные версии также доступны для применений, где не требуется манипуляция.
Примечание. Электрические характеристики обжима и IDC идентичны для обеих версий.

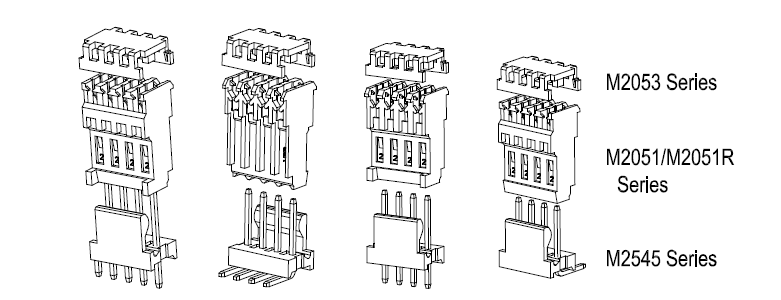

В3: Может ли этот IDC напрямую соединяться с разъемом печатной платы?A: Только непрямое подключение к печатной плате, пара с вертикальным разъемом для печатной платы M2545 и прямоугольным разъемом для печатной платы M2545R для сборки провод-плата.
В4: доступен ли соответствующий защитный чехол?A: Совместим с крышкой серии M2053 для защиты контактов от пыли, влаги и мусора.
В5: Материал и степень воспламеняемости корпуса изолятора?A: огнестойкий нейлон UL94V-2; контакты из луженого медного сплава, соответствующие требованиям RoHS.
В6: Может ли он реализовать сквозную проводку в середине кабеля?О: Да, сквозная конструкция позволяет осуществлять непрерывную проводку без разрезания готового жгута.
Вопрос 7: Каковы преимущества проходного разъема IDC 180°?
О: Ключевые преимущества включают в себя:
Поддерживает шлейфовое подключение, позволяя устанавливать несколько разъемов на один кабельный узел.
Снижает затраты на кабели и сборку за счет сведения к минимуму количества необходимых отдельных жгутов кабелей.
Идеально подходит для шинных архитектур и систем распределенного ввода-вывода.
Упрощает техническое обслуживание на местах, поскольку отдельные устройства часто можно отключить без замены всего кабеля в сборе.
Типичные области применения: промышленные модули ввода-вывода, системы светодиодного дисплея, сети управления и многоплатные сборки.
В8: Какой тип разъема мне выбрать: IDC с закрытым концом или через IDC?
О: Выбор зависит от требований вашего приложения:
| Рекомендуемый разъем | для применения |
|---|
| Двухточечные соединения | 90° IDC, закрытый конец |
| Конструкции с ограниченным пространством | 90° IDC, закрытый конец |
| Среды с высокой вибрацией | 90° IDC, закрытый конец |
| Шлейфовое подключение | Проходное соединение IDC 180° |
| Многоплатные системы | Проходное соединение IDC 180° |
| Архитектура шины или распределенного ввода-вывода | Проходное соединение IDC 180° |
| Недорогие кабельные сборки | Проходное соединение IDC 180° |

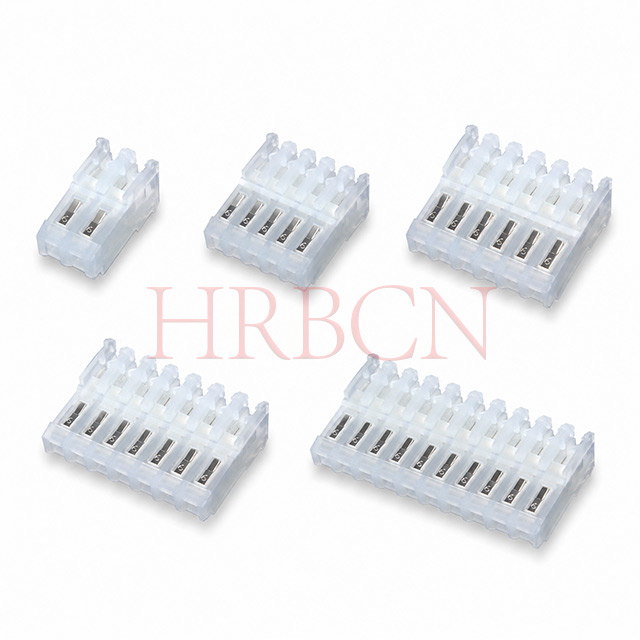

Вопрос 1: Доступное количество контактов для серии M2051-N?
A: Стандартный диапазон от 2P до 24P, индивидуальное расположение контактов обсуждается при оптовом заказе.
В2: какой у вас минимальный заказ для обычных товаров на складе?О: небольшой минимальный заказ для спецификаций на складе; индивидуальный цвет/спецификация требует большего минимального количества заказа.
В3: время выполнения образца и массового производства?О: образцы отправляются в течение 1-3 рабочих дней; оптовые заказы около 7-15 рабочих дней в зависимости от количества.
В4: Можем ли мы настроить цвет корпуса или покрытие контактов?A: Корпус черного/другого цвета, позолоченные контакты доступны для заказов в больших объемах.
В5: доступны ли бесплатные образцы для тестирования клиентов?О: предлагаются бесплатные образцы небольшого количества, покупатель покрывает международную курьерскую доставку.
