Часто задаваемые вопросы по инженерным вопросам

Вопрос 1: Какие размеры проводов поддерживаются разъемами IDC 2,54?

О: Обычно поддерживается калибр 22–26 AWG, в зависимости от конкретного номера детали.

В2: Требуется ли пайка для завершения?

О: Нет. Технология IDC обеспечивает процесс заделки проводов без пайки.

В3: Какова функция закрытой конструкции IDC?

A: IDC с закрытым концом предотвращает выскальзывание жил проводов, позволяет избежать коротких замыканий, повышает надежность соединения, а также обеспечивает лучшую защиту от пыли и случайного контакта.

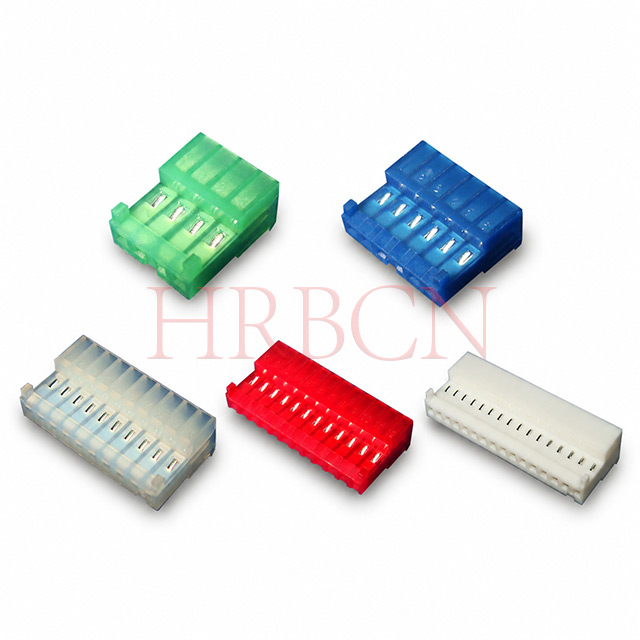

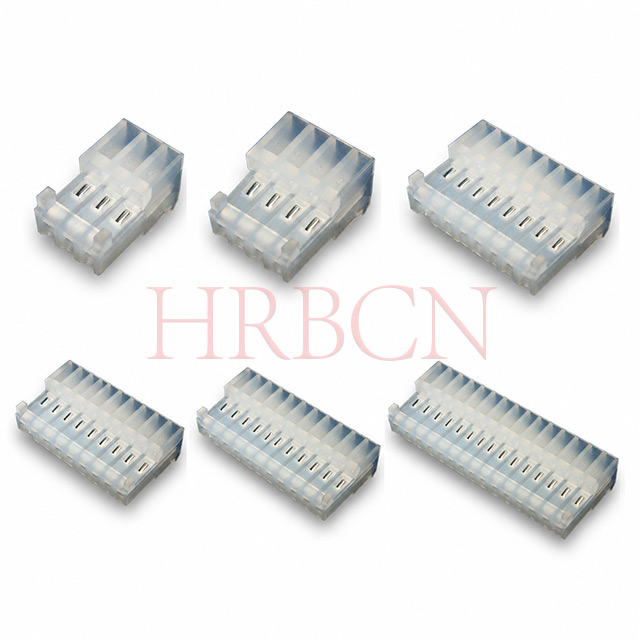

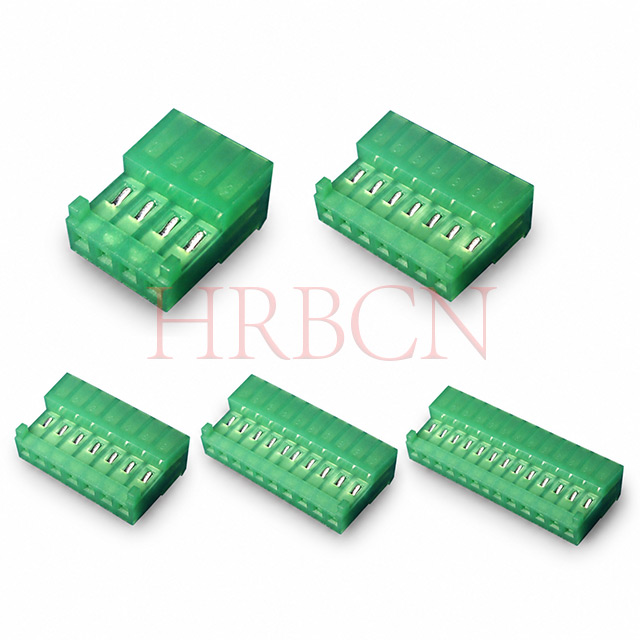

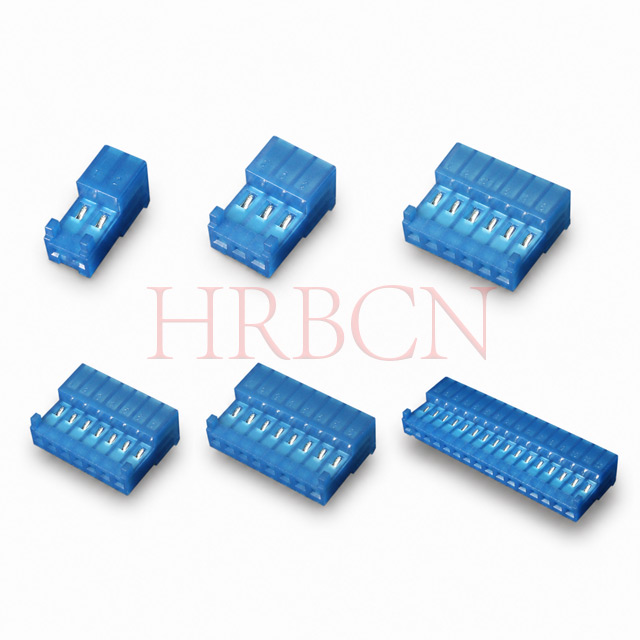

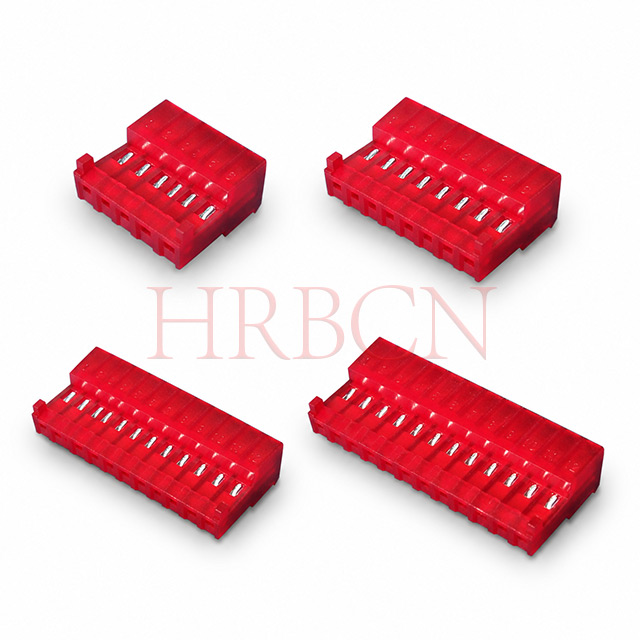

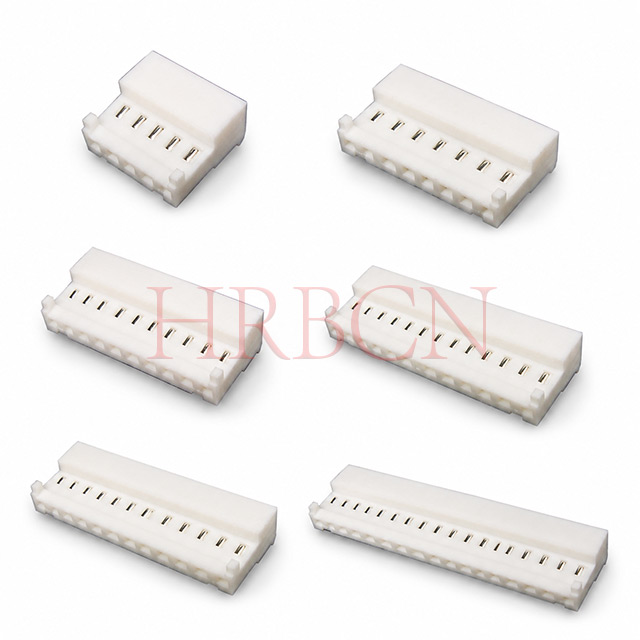

Вопрос 4. Каковы последствия использования закрытого конца IDC 2,54 с поляризационными выступами?
Ответ:  Использование IDC закрытого типа диаметром 2,54 мм с поляризационными выступами приводит к следующим последствиям:

①Поляризационные выступы предотвращают неправильное соединение и обратную вставку, избегая обратного подключения и электрических неисправностей.

②Закрытый IDC улучшает удержание провода, предотвращает выдавливание прядей и короткие замыкания, повышая безопасность и надежность соединения.

③Комбинированная конструкция увеличивает сложность пресс-формы и требования к допускам размеров корпуса и клемм.

④Это ограничивает ориентацию сборки, поэтому при проектировании изделия необходимо полностью учитывать компоновку и последовательность сборки.

В5: Требуются ли для сборки специальные инструменты?

О: Для последовательной установки проводов рекомендуется использовать ручные или настольные инструменты для заделки проводов.

Вопрос 6: В каких приложениях обычно используются эти разъемы?

A: Промышленные средства управления, приборы, контрольно-измерительные приборы и низковольтные электронные системы.

Часто задаваемые вопросы о закупках

Вопрос 1: Каковы основные преимущества разъемов IDC по сравнению с обжимными решениями?
О: Быстрая сборка, меньшее количество компонентов и снижение трудозатрат.

В2: Доступны ли закрытые и поляризованные версии с несколькими цепями?

А: Да. Доступны различные положения и конфигурации для удовлетворения различных требований к дизайну.

В3: Могут ли эти разъемы помочь сократить время сборки?

А: Да. IDC-терминация обеспечивает быстрое массовое оконцевание без зачистки проводов.

Вопрос 4. Являются ли поляризационные версии взаимозаменяемыми со стандартными разъемами IDC 2,54?

О: Они разработаны для совместимости с системой IDC 2.54 и имеют дополнительную защиту от спаривания.

В5: Какие факторы следует учитывать при выборе разъема?

О: Количество цепей, калибр проводов, требования к поляризации и среда применения.

В6: подходят ли эти разъемы для крупносерийного производства?

А: Да. Их простой процесс завершения поддерживает эффективное крупномасштабное производство.

Общие приложения

1. Двухточечная проводка в электронике.

• Внутренняя разводка плат промышленного или бытового оборудования.

• Пример: подключение платы управления к датчикам или переключателям.

2. Промышленный контроль и автоматизация.

• ПЛК (программируемые логические контроллеры) и модули ввода-вывода.

• Поляризационный выступ обеспечивает правильную ориентацию панелей высокой плотности.

3. Испытательное оборудование и прототипирование

• Быстрое двустороннее подключение к печатным платам без пайки.

• Часто используется в лабораториях, где платы часто заменяются.

4. Внутренняя проводка компьютера и периферийных устройств.

• Устаревшие компоненты ПК и встроенные системы.

• Короткие ленточные кабели к разъемам на дочерних платах или разъемам.

5. Устройства в торговых точках или киосках.

• Внутреннее подключение дисплеев, кнопок и небольших периферийных устройств.

• Поляризационные вкладки предотвращают ошибки выездного обслуживания.

6. Мелкая бытовая техника и электроника

• Бытовые устройства, которым требуется быстрая и надежная внутренняя проводка.

• Устойчивость к вибрации благодаря конструкции IDC.
