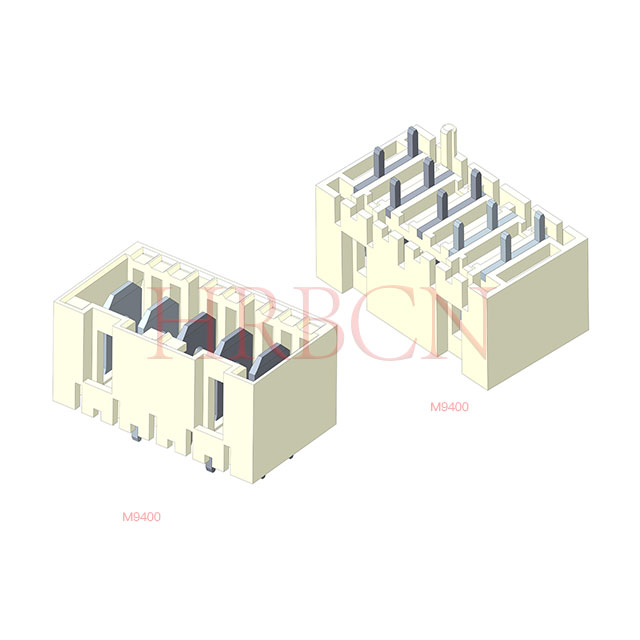

Как выбрать разъемы RAST для печатных плат для плат управления HVAC

Системы HVAC полагаются на стабильные соединения для обеспечения безопасной работы и поддержания эффективности. Неисправное соединение на плате управления HVAC приводит к немедленному простою системы, вызывает необходимость вызова выездной службы и создает серьезную угрозу безопасности. Инженеры по аппаратному обеспечению должны балансировать между ограниченным пространством на плате, требованиями к сборке больших объемов и строгим соблюдением экологических требований. Компоненты подвергаются постоянным термоциклическим воздействиям, вибрации компрессора и воздействию влаги внутри корпуса. Стандарт RAST (Raster Anschluss Steck Technik) обеспечивает проверенную основу для решения этих конкретных инженерных задач. Стандартизированные шаги и встроенная шпонка предотвращают ошибки при сборке на заводе, сохраняя при этом надежный электрический контакт. В этом руководстве описывается процесс технической оценки выбора подходящего разъема RAST для печатной платы . Мы изучим размеры шага, методы подключения, защиту окружающей среды и обязательное соблюдение требований безопасности для обеспечения надежной работы в полевых условиях.

• Стандартизация или индивидуализация: разъемы RAST для печатных плат сокращают затраты на оснастку и уменьшают количество ошибок при сборке за счет стандартизированных шагов (обычно 2,5 мм и 5,0 мм) и встроенных вариантов ключа.

• Эффективность сборки: заделки контактов со смещением изоляции (IDC) в системах RAST значительно сокращают время сборки жгутов проводов по сравнению с традиционным обжатием.

• Оптимизация пространства и затрат. Возможность прямого соединения краев устраняет необходимость в соединительном разъеме на печатной плате, что позволяет сэкономить площадь платы и затраты на компоненты.

• Обязательное соответствие: при выборе приоритет должен быть отдан совместимости с накаленными проводами (IEC 60335-1) и рейтингам UL для соответствия современным нормам безопасности HVAC для необслуживаемых устройств.

Роль разъемов RAST для печатных плат в панелях управления HVAC

Стандарт RAST возник в европейском секторе производства бытовой техники для решения конкретной проблемы: операторы подключают неправильные провода к неправильным разъемам. Raster Anschluss Steck Technik переводится как «Технология шагового соединения». С годами этот стандарт вышел за рамки бытовой техники и стал доминировать в производстве систем отопления, вентиляции и кондиционирования воздуха в коммерческих и жилых помещениях. Стандартизированный шаг и встроенная физическая клавиатура делают его выбором по умолчанию для современного оборудования климат-контроля, гарантируя, что высоковольтные линии не могут случайно соединиться с входами низковольтных датчиков.

Системы прямого спаривания и системы непрямого спаривания

При прямом соединении кромок в качестве вилки разъема используется сама печатная плата. Край платы имеет открытые проводящие площадки. Корпус разъема скользит прямо по краю платы, а внутренние контакты соприкасаются с площадками печатной платы, обеспечивая электрическое соединение. Этот метод исключает необходимость припаивания к плате отдельного пластикового разъема. Вы экономите значительную площадь платы, сокращаете общую спецификацию материалов и устраняете потенциальную точку отказа в паяном соединении. Прямое соединение требует определенных допусков по толщине печатной платы, обычно 1,5 мм ± 0,13 мм для стандартных плат FR4, чтобы обеспечить адекватное нормальное усилие контакта без чрезмерного сопротивления вставке.

Непрямое сопряжение основано на традиционной двухкомпонентной архитектуре. Разъем припаивается к плате с использованием технологии сквозного монтажа (THT) или технологии поверхностного монтажа (SMT). Затем розетка жгута проводов подключается к этому разъему. Хотя прямое соединение очень эффективно, непрямое соединение остается необходимым в определенных архитектурных планах. Низкопрофильные конфигурации «плата-плата» часто требуют непрямых разъемов для прокладки кабелей параллельно поверхности платы. Вы также должны указать непрямое сопряжение, когда край печатной платы физически недоступен внутри корпуса шасси или когда толщина платы отклоняется от стандартных размеров.

Критерии успеха для систем отопления, вентиляции и кондиционирования воздуха

Успешная реализация соединителя требует соблюдения строгих эксплуатационных показателей в заводских цехах и на местах. Основная цель производства — добиться отсутствия случаев неправильного сопряжения. Физический ключ гарантирует, что операторы не смогут принудительно установить соединение назад или в неправильный слот. В полевых условиях критерием успеха становится электрическая долговечность. Соединение должно проявлять нулевую термическую деградацию в течение 15-летнего жизненного цикла. Разъемы HVAC должны поддерживать стабильное контактное сопротивление, обычно ниже 10 миллиом, несмотря на годы термического расширения, сжатия и воздействия переносимых по воздуху загрязнений.

Основные оценочные размеры соединителей систем отопления, вентиляции и кондиционирования воздуха

Электрические характеристики и выбор шага

Выбор правильного размера шага определяет электрическую мощность и физическую площадь соединения. В RAST 2.5 используется расстояние между осями контактов 2,5 мм. Этот компактный корпус обеспечивает маршрутизацию слаботочных сигналов. Инженеры используют RAST 2.5 для температурных термисторов, реле давления и низковольтных логических устройств управления. Узкий шаг экономит место, но ограничивает допустимую нагрузку по току примерно до 2–4 А, в зависимости от сечения провода (обычно 22–24 AWG) и температуры окружающей среды.

RAST 5 имеет более широкий шаг 5,0 мм. Такое расстояние обеспечивает необходимую диэлектрическую изоляцию для более высоких напряжений и токов. Вы должны указать RAST 5 для цепей подачи питания. К ним относятся двигатели вентиляторов, реле компрессоров и первичные нагревательные элементы. Компоненты RAST 5 обычно выдерживают ток до 16 А при использовании проводов сечением 14–18 AWG. Однако на этапе проектирования необходимо тщательно анализировать кривые снижения номинальных характеристик. Температура окружающей среды внутри шасси HVAC часто превышает 70°C. По мере повышения температуры окружающей среды эффективная пропускная способность разъема по току падает. Разъем, рассчитанный на ток 16 А при 20°C, может безопасно выдерживать только 10 А при 85°C. Увеличение максимального тока при высоких температурах окружающей среды приводит к тому, что внутренняя температура контакта превышает точку плавления пластикового корпуса.

Механическая целостность и сохранность

Разъемы RAST, используемые в системах HVAC, должны выдерживать постоянную вибрацию от компрессоров, вентиляторов и двигателей. Надежные механизмы блокировки, такие как надежные защелки, помогают предотвратить случайное отключение и поддерживать надежный электрический контакт. Правильная прокладка проводов, достаточный радиус изгиба и защита от натяжения также снижают механическое напряжение на клеммах, повышая стабильность соединения и долговечность.

Экологическая устойчивость

Разъемы HVAC должны противостоять колебаниям температуры, влажности, вибрации и коррозии. Подходящие контактные покрытия, такие как олово или золото, помогают поддерживать электрическую надежность в различных условиях эксплуатации, а термостойкие материалы корпуса снижают риск деформации. Для печатных плат, подвергающихся воздействию влаги, конформное покрытие может обеспечить дополнительную защиту, но ответные контакты должны оставаться непокрытыми, чтобы обеспечить правильное электрическое соединение.

Стандарты соответствия и безопасности

Испытание раскаленной проволоки (IEC 60335-1)

Современные правила безопасности строго регламентируют материалы, используемые в приборах, не требующих присмотра. Системы HVAC работают непрерывно без присмотра человека. Локальное короткое замыкание на плате управления может привести к сильному нагреву контакта разъема. Если пластиковый корпус разъема загорится, может воспламениться весь блок. Стандарт IEC 60335-1 требует тестирования накаленной проволоки для предотвращения именно этого сценария.

Во время испытания накаленной проволоки нагретый проволочный элемент прижимается к пластиковому корпусу разъема. Температура испытаний обычно достигает 750°C или 850°C. Для прохождения пластик не должен воспламеняться, а если и воспламеняется, то должен самозатухнуть в течение двух секунд после удаления нагретой проволоки. Указание разъемов RAST для печатных плат, поддерживающих светящуюся проволоку , не подлежит обсуждению. Это гарантирует, что ваше оборудование соответствует глобальным директивам безопасности, и предотвращает катастрофическое распространение пожара из-за перегруженных цепей.

Сертификаты UL, VDE и RoHS

Сертификаты третьих сторон подтверждают заявления производителя о производительности. Вы не можете полагаться исключительно на данные внутреннего тестирования. UL 94V-0 — это критический рейтинг воспламеняемости, необходимый для рынков Северной Америки. Это гарантирует, что пластиковая смола перестанет гореть в течение 10 секунд после удаления вертикального источника пламени и из нее не будут капать горящие частицы. Сертификация VDE гарантирует соответствие строгим европейским стандартам электробезопасности, особенно в отношении диэлектрического выдерживаемого напряжения и путей утечки. Соответствие RoHS гарантирует, что компоненты не содержат опасных материалов, таких как свинец и кадмий, обеспечивая доступ на глобальный рынок и соблюдение экологических требований.

Методы заделки: IDC и обжимные соединения

Контакт смещения изоляции (IDC)

Заделка IDC соединяет изолированные провода непосредственно с металлическими контактами без зачистки, что обеспечивает быструю и автоматизированную сборку жгутов проводов. Это снижает затраты на рабочую силу и поддерживает стабильные соединения при крупносерийном производстве. Однако для надежной электрической работы необходимы правильная совместимость размеров проводов, специальный инструмент и точная глубина вставки.

Обжимные наконечники

Обжимное окончание предполагает зачистку изоляции провода и механическое закрепление проводника внутри металлической клеммы. Он обеспечивает гибкость для различных размеров проводов и пользовательских конфигураций жгутов. Обжимные соединители подходят для применений, требующих сильной механической фиксации, при этом проверка высоты обжима и испытание на усилие натяжения помогают гарантировать надежность соединения.

Снижение рисков во время производства и использования

Poka-Yoke: кодирование, цветовое кодирование и поляризация

В разъемах RAST используются корпуса с механической кодировкой, полярностью и цветовой маркировкой, чтобы предотвратить неправильные соединения во время сборки устройства. Соответствующие ребра и пазы исключают несовместимое соединение, а визуальная идентификация упрощает установку. Эти функции защиты от ошибок уменьшают количество ошибок при монтаже, повышают эффективность производства и надежность продукта.

Допуски на края печатной платы и требования к покрытию

Разъемы RAST с прямым соединением требуют точной толщины печатной платы, геометрии краев и контактного покрытия для обеспечения надежных электрических соединений. Неправильные размеры платы могут привести к плохому контактному давлению или повреждению разъема. Подходящие фаски по краям и обработка, такая как ENIG или твердое золото, если это одобрено производителем разъема, помогают улучшить стабильность соединения и долговечность.

Цепочка поставок, инструменты и выбор поставщиков

При выборе разъемов RAST следует учитывать надежность поставщика, совместимость инструментов для подключения, возможности настройки и стабильность поставок. Производители, предлагающие выборочные конфигурации контактов, техническую поддержку и постоянный контроль качества, могут упростить интеграцию. Оценка альтернативных поставщиков и требований к инструментам помогает снизить риски закупок и поддерживать эффективное производство.

Заключение

1. Загрузите файлы 3D-шагов от производителя, чтобы проверить вертикальный зазор и пути прокладки проводов внутри корпуса корпуса, прежде чем завершить компоновку платы.

2. Рассчитайте максимальную рабочую температуру окружающей среды и запросите конкретные кривые снижения номинальных характеристик для проверки допустимой нагрузки по току для выбранного вами размера шага.

3. Закажите физические образцы разъема и сопряженной печатной платы для проведения испытаний на силу вставки, проверки термоциклирования и анализа вибрации.

4. Проверьте инструменты вашей сборочной линии, чтобы убедиться в совместимости с выбранным методом заделки, а также убедитесь, что ваши обжимные матрицы или прессы IDC соответствуют спецификациям производителя.

Часто задаваемые вопросы

Вопрос: В чем разница между разъемами RAST 2.5 и RAST 5?

О: RAST 2.5 имеет шаг 2,5 мм, предназначенный для маршрутизации слаботочных сигналов и рассчитанный на силу тока от 2 до 4 ампер для датчиков и логических элементов управления. В RAST 5 используется шаг 5,0 мм, что обеспечивает необходимую диэлектрическую изоляцию и способность выдерживать ток от 10 до 16 ампер для подачи мощности на двигатели и компрессоры.

Вопрос: Почему разъемы RAST предпочтительнее для плат управления HVAC?

О: Они предлагают общеотраслевую стандартизацию, встроенную физическую фиксацию для предотвращения неправильного соединения при сборке и экономичные возможности прямого соединения кромок. Такое сочетание обеспечивает высокую надежность, предотвращает перекрещивание проводов и ускоряет изготовление сложных систем климат-контроля.

Вопрос: Что означает «поддержка светящегося провода» для разъемов HVAC?

О: Это указывает на соответствие стандарту IEC 60335-1 для необслуживаемых устройств. Пластиковый корпус должен противостоять воспламенению или самозатуханию в течение двух секунд при воздействии нагретого провода при температуре 750°C или 850°C, предотвращая распространение пламени из перегруженных цепей.

Вопрос: Можно ли напрямую соединить разъемы RAST печатной платы с краем печатной платы?

А: Да. Прямое соединение краев позволяет разъему скользить непосредственно по открытым площадкам печатной платы. Это устраняет необходимость в паяном разъеме, экономит значительное пространство на плате, уменьшает общее количество компонентов и устраняет потенциальную точку отказа паяного соединения.

Вопрос: Как заделки IDC в ​​разъемах RAST улучшают производство?

A: Технология контакта со смещением изоляции (IDC) вдавливает не зачищенный провод в V-образное металлическое лезвие, создавая газонепроницаемое соединение холодной сварки. Это позволяет автоматически и одновременно массово заделывать несколько проводов за один ход, что значительно сокращает трудозатраты и количество ошибок при зачистке.

Вопрос: Как защитное покрытие на плате управления HVAC влияет на разъемы печатной платы RAST?

Ответ: Конформное покрытие действует как электрический изолятор. Если вы используете разъемы RAST с прямым соединением краев, вы должны строго замаскировать контактные площадки с помощью съемной паяльной маски или каптоновой ленты в процессе нанесения покрытия, чтобы обеспечить чистое и надежное электрическое соединение.
