В крупносерийном производстве бытовой техники, систем отопления, вентиляции и кондиционирования воздуха и промышленных систем управления надежность соединения определяет эффективность жизненного цикла системы. Целостность соединения провод-плата или провод-провод имеет первостепенное значение. Выбор неправильного метода крепления проводов приводит к серьезным производственным проблемам. Вы можете столкнуться с узкими местами при сборке и чрезмерными затратами на оснастку в заводских цехах. Альтернативно, вы можете столкнуться с сбоями, вызванными вибрацией, и дорогостоящим обслуживанием на местах после развертывания. В этом руководстве представлена техническая оценка разъемов со смещением изоляции и винтовых клемм. Мы сравниваем их механические свойства, масштабируемость сборки и долгосрочную надежность. Инженерные группы могут использовать эти данные, чтобы определить оптимальный метод подключения соединителя , соответствующий конкретным требованиям их применения.
Автоматизация или ручная сборка: разъемы RAST IDC обеспечивают высокоскоростное автоматизированное изготовление жгутов за счет исключения зачистки и обжатия проводов, тогда как винтовые клеммы RAST требуют ручной подготовки проводов и точного приложения крутящего момента.
Устойчивость к вибрации и воздействию окружающей среды. Зажимы IDC создают газонепроницаемое соединение холодной сварки, обладающее высокой устойчивостью к вибрации, а винтовые клеммы подвержены ослаблению при термоциклировании и механическом ударе без надлежащего смягчения.
Конфигурации проводки и типы кабелей: IDC превосходно работает с плоскими кабелями, ленточными кабелями и сложными конфигурациями ответвлений, тогда как винтовые клеммы обеспечивают превосходную гибкость для отдельных проводов и различных поперечных сечений.
Удобство обслуживания в полевых условиях: винтовые клеммы позволяют осуществлять быстрый ремонт в полевых условиях и допускают более широкий диапазон сечений проводов, что делает их идеальными для небольших объемов, строго индивидуализированных или трудоемких в обслуживании приложений.
Что означает стандарт RAST для проводных соединений
RAST (Raster Anschluss Steck Technik) — это стандарт разъемов, широко используемый в бытовой технике для повышения надежности соединения, предотвращения неправильного подключения и упрощения автоматизированной сборки. RAST 2.5 имеет шаг 2,5 мм для компактных сигнальных и слаботочных цепей, тогда как RAST 5.0 использует шаг 5,0 мм для устройств с большим током, таких как двигатели и нагревательные элементы. Выбор правильного разъема требует оценки номинальных токов, совместимости размеров проводов, механического крепления и условий окружающей среды.
Ключевые факторы при выборе проводного соединения RAST
Фактор | Рассмотрение выбора |
Текущий рейтинг | Сопоставьте емкость разъема с электрическими нагрузками |
Калибр провода | Проверьте поддерживаемые размеры проводников |
Механическая прочность | Обеспечить надежное удержание проволоки |
Экологическая устойчивость | Учитывайте температуру, влажность и вибрацию. |
Метод завершения | Баланс между эффективностью сборки и потребностями в обслуживании |

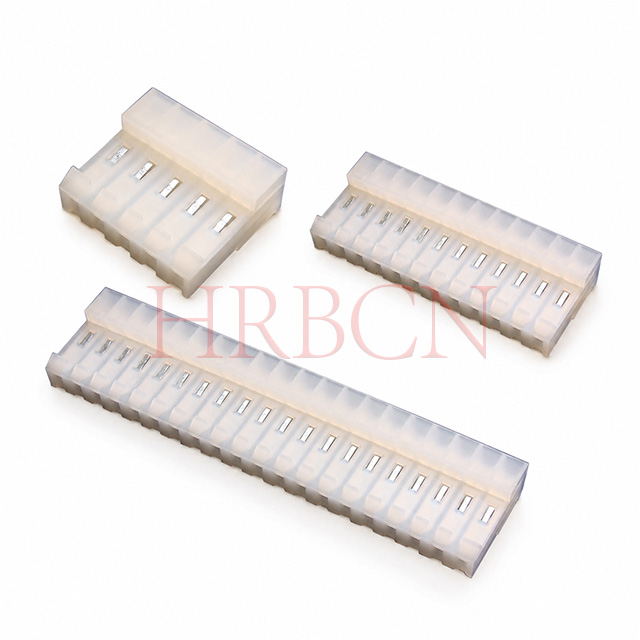

Разъемы RAST IDC: механика и реалии применения
В разъемах RAST IDC используется технология смещения изоляции для соединения проводов без снятия изоляции. Этот метод обеспечивает быстрое и последовательное соединение и особенно подходит для автоматизированного производства жгутов проводов.
Как работают соединители RAST IDC
Клеммы IDC имеют специально разработанные металлические пазы, которые смещают изоляцию провода и устанавливают электрический контакт с проводником. Правильное усилие вставки и совместимые характеристики проводов помогают создавать стабильные соединения с низким сопротивлением без отдельных операций зачистки или обжима.
Ключевые преимущества разъемов RAST IDC
Преимущество | Выгода |
Нет зачистки проводов | Сокращает этапы подготовки |
Автоматическое прекращение | Повышает эффективность производства |
Последовательные соединения | Уменьшает варианты ручной сборки |
Компактный дизайн | Поддерживает компактную компоновку проводки. |
Гирляндное подключение | Обеспечивает совместимость конфигураций проходной проводки. |
Ограничения и соображения проектирования
Разъемы RAST IDC требуют точной совместимости геометрии клемм, сечения проводов, толщины изоляции и конструкции проводника. Неправильный выбор провода или глубина вставки могут поставить под угрозу электрическую надежность. Терминация IDC также может потребовать специального оборудования, а поврежденные соединения часто требуют замены, а не повторного использования.
Типичные применения
Разъемы RAST IDC обычно используются в стиральных машинах, холодильниках, системах отопления, вентиляции и кондиционирования, осветительном оборудовании и панелях управления бытовой техникой. Они особенно полезны для крупносерийного производства, где приоритетными являются эффективное оконцевание проводов, компактная проводка и стабильное качество сборки.
Ключевой вывод: разъемы RAST IDC хорошо подходят для автоматизированного производства, предлагая эффективное оконцевание и надежные соединения при правильном контроле характеристик проводов и процессов установки.
Винтовые клеммы RAST: механика и реалии применения
В винтовых клеммах RAST используются механические зажимы для фиксации электрических проводов, что обеспечивает гибкую установку и надежное подключение питания. Их производительность зависит от правильной подготовки проволоки, момента затяжки и условий эксплуатации.
Как работают винтовые клеммы RAST
Винтовые клеммы фиксируют зачищенные проводники с помощью винта с резьбой или пружинного зажима. Правильная затяжка создает стабильный электрический контакт, предотвращая при этом ослабление соединений и чрезмерное сопротивление. Соблюдение значений крутящего момента, указанных производителем, помогает избежать повреждения проводов и перегрева.
Ключевые преимущества винтовых клемм RAST
Преимущество | Выгода |
Совместимость проводов | Поддерживает различные типы и размеры проводов в пределах номинальных значений. |
Простая установка | Использует общие инструменты установки |
Полевое обслуживание | Обеспечивает удобную замену и проверку проводов. |
Безопасное соединение | Обеспечивает надежную механическую фиксацию. |
Управление мощностью | Поддерживает приложения с более высоким током при соответствующем номинале |
Ограничения и соображения проектирования
Винтовые клеммы RAST требуют больше ручной сборки, чем разъемы IDC, поскольку провода необходимо зачищать, вставлять и затягивать по отдельности. Неправильный момент затяжки, вибрация и термоциклирование могут со временем снизить надежность соединения. Использование калиброванных инструментов и соблюдение рекомендаций по установке помогают минимизировать эти риски.
Типичные применения
Винтовые клеммы RAST или совместимые конструкции с винтовыми зажимами могут использоваться в промышленных панелях управления, оборудовании HVAC, системах освещения и узлах распределения электроэнергии, где важны гибкая проводка и обслуживание на месте.
Ключевой вывод: винтовые клеммы обеспечивают гибкость установки и простоту обслуживания, тогда как разъемы IDC, как правило, лучше подходят для автоматизированного производства жгутов проводов в больших объемах.
IDC против винтовой клеммы: параллельное сравнение
1. Масштабируемость и пропускная способность сборки
Разъемы RAST IDC поддерживают быструю автоматическую заделку проводов без снятия изоляции, что делает их идеальными для крупносерийного производства. Винтовые клеммы требуют индивидуальной подготовки, вставки и затяжки проводов, что увеличивает время сборки. Хотя системы IDC требуют более высоких первоначальных инвестиций в оснастку, они могут значительно снизить затраты на рабочую силу и улучшить стабильность производства в масштабе.
2. Механическая надежность и экологичность.
Соединения IDC поддерживают постоянное контактное давление и при правильном подключении могут обеспечить надежную работу в условиях вибрации и термоциклирования. Винтовые клеммы зависят от механической силы зажима, которая может уменьшиться из-за неправильной затяжки, вибрации или изменений температуры. Обе технологии могут обеспечить надежные соединения при правильном выборе, установке и обслуживании.
3. Гибкость и стандартизация калибра проволоки
Для разъемов IDC требуются совместимые сечения проводов, типы проводников и изоляционные материалы для обеспечения правильного подключения. Винтовые клеммы обычно подходят для более широкого диапазона размеров проводов в пределах указанных номиналов, что обеспечивает большую гибкость установки. Выбор правильных размеров проводов и соблюдение спецификаций производителя помогают предотвратить ослабление соединений, перегрев и преждевременный выход из строя.
4. Полевое обслуживание и поддержка жизненного цикла
Винтовые клеммы удобны для обслуживания в полевых условиях, поскольку технические специалисты могут отсоединять, проверять и повторно подключать провода, используя стандартные инструменты. Разъемы IDC лучше подходят для жгутов заводской сборки, но во время ремонта могут потребоваться специальные инструменты или замена клемм. Лучший выбор зависит от частоты технического обслуживания, доступности и требований к долгосрочному обслуживанию.
| Метрические характеристики | RAST IDC Разъемы | RAST Винтовые клеммы |
| Производительность сборки | Чрезвычайно высокий; поддерживает полностью автоматизированную обработку. | От низкой до умеренной; требует ручной зачистки и затяжки. |
| Устойчивость к вибрации | Начальство; Газонепроницаемая холодная сварка предотвращает расшатывание. | Уязвимый; винты можно выкрутить без фиксаторов резьбы. |
| Требуется подготовка провода | Никто; лезвие прокалывает изоляцию напрямую. | Обширный; требует зачистки, скручивания и обжима наконечника. |
| Удобство обслуживания в полевых условиях | Сложный; требуются специальные инструменты для установки или замена жгута. | Простой; требуется только стандартная плоская или крестовая отвертка. |
| Гибкость типа провода | Жесткий; строгие допуски на твердость изоляции и скрутку. | Высокий; принимает различные калибры, одножильные/многожильные и любую изоляцию. |
| Сопротивление термическому циклированию | Отличный; Пружинное лезвие поддерживает постоянное контактное давление. | Умеренный; подвержены расползанию проволоки и потере натяжения с течением времени. |
Краткий справочник: Матрица решений по оконцеванию разъема
Большой объем/высокая вибрация/автоматизация: соединители RAST IDC.
Малый объем/высокое количество/тяжелое обслуживание на месте: винтовые клеммы RAST.
Сложная прокладка кабеля/отвода или ленточного кабеля: разъемы RAST IDC.
Провода переменного сечения/большие сечения: винтовые клеммы RAST.
Заключение
Проведите аудит существующих линий по производству жгутов проводов, чтобы выявить узкие места на станциях зачистки и обжима.
Запросите образцы физических клемм у производителей разъемов, чтобы оценить силы сопряжения и долговечность корпуса.
Выполните ускоренные испытания на термоциклирование и механическую вибрацию прототипов жгутов, используя оба метода подключения.
Установите калиброванные приводы с ограничением крутящего момента на всех станциях ручной сборки, чтобы предотвратить повреждение прядей.
Установите строгие правила закупки проводов, чтобы обеспечить соответствие твердости изоляции спецификациям инструментов для автоматической вставки.
Часто задаваемые вопросы
Вопрос: В чем основное различие между разъемом RAST IDC и винтовой клеммой RAST?
О: Основное отличие заключается в механизме подключения. Компания IDC использует острое металлическое лезвие, чтобы пробить изоляцию провода и сместить ее, создавая холодную сварку с проводником за один этап. Винтовая клемма требует зачистки провода и использования винта с резьбой для механического зажима голой меди, что требует многоэтапного процесса ручной сборки.
Вопрос: Можно ли повторно использовать или повторно заделывать разъемы RAST IDC?
Ответ: Хотя это технически возможно в весьма ограниченных сценариях, это настоятельно не рекомендуется. Внутренние металлические лезвия слегка деформируются при первом введении, создавая газонепроницаемое уплотнение. Повторное использование паза нарушает эту точную геометрию, что приводит к потере газонепроницаемости и увеличению электрического сопротивления.
Вопрос: Нужны ли мне специальные инструменты для установки соединителей RAST IDC?
А: Да. Массовое производство требует автоматизированных пневматических или электрических прессов для одновременной заделки нескольких проводов. Для ремонта на месте или мелкосерийного прототипирования необходимо использовать специальные ручные инструменты IDC. Эти инструменты обеспечивают проталкивание проволоки на необходимую глубину, не повреждая пластиковый корпус.
Вопрос: Лучше ли винтовые клеммы для сильноточных приложений?
Ответ: Винтовые клеммы часто подходят для проводов большего сечения. Это позволяет им поддерживать провода большего сечения, необходимые для более высоких номинальных токов. Однако их способность безопасно выдерживать большие токи полностью зависит от приложения точно указанного крутящего момента для минимизации контактного сопротивления.
Вопрос: Как вибрация влияет на выбор разъема?
Ответ: IDC превосходно подходит для условий с высокой вибрацией. Газонепроницаемое соединение, сваренное холодной сваркой, остается надежным при постоянных механических ударах. Винтовые клеммы уязвимы к вибрации; винты со временем могут медленно вывернуться, если они не закреплены химическими фиксаторами резьбы или специальными конструкциями натяжения.
Вопрос: Какие типы кабелей и проводов совместимы с IDC и винтовыми заделками?
О: IDC требует строгого соблюдения определенной твердости изоляции и идеально подходит для плоских, ленточных и модульных кабелей. Винтовые клеммы гораздо более щадящие. Они допускают использование различных типов отдельных проводов, изоляционных материалов и калибров при условии, что они соответствуют минимальным и максимальным ограничениям сечения клеммной колодки.
