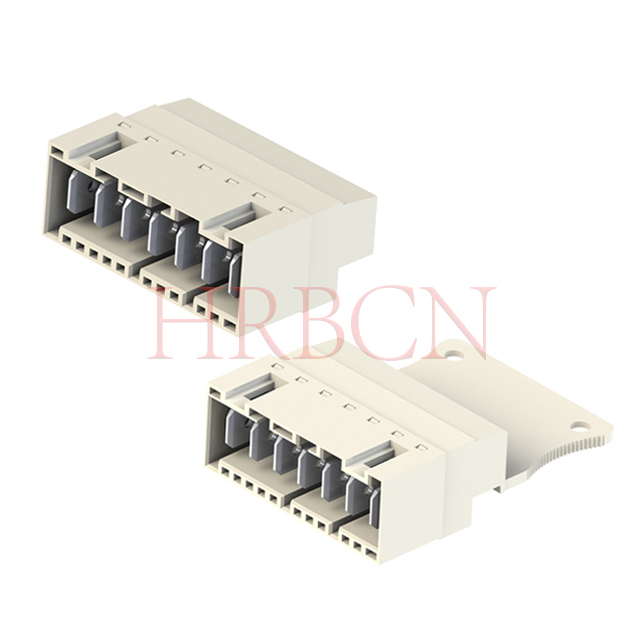

⒈В: В чем разница между M5041 и M5042?

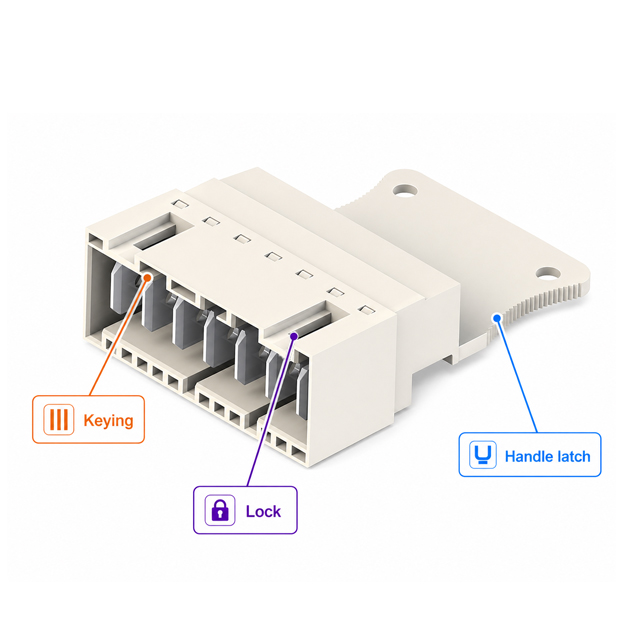

Ответ:  Оба продукта относятся к семейству разъемов с винтовыми клеммами HRB RAST 5, имеют одинаковый шаг 5,0 мм, электрические характеристики и характеристики основных характеристик. Единственное различие между ними заключается в механической конфигурации: один оснащен дополнительной защелкой рукоятки для облегчения операции подключения/отключения, а другой имеет стандартную запирающую конструкцию, отвечающую различным требованиям по сборке и техническому обслуживанию.

⒉В: Как мне выбрать между сериями  M5041 и M5042  ?

О: Единственным ключевым отличием между этими двумя вариантами является конструкция защелки вспомогательной рукоятки, которая адаптирована к различным сценариям сборки и обслуживания:

①Выберите серию M5041, вариант с защелкой ручки, если ваше приложение требует частой разборки, технического обслуживания или установки в ограниченном пространстве, где ручное усилие ограничено. Защелка обеспечивает рычаг для легкого подключения/отключения, снижает нагрузку на печатную плату и разъемы и ускоряет работы по обслуживанию на месте.

②Выберите серию M5042, стандартный вариант без защелки ручки, если ваше приложение предполагает фиксированную одноразовую установку с ограниченным пространством вокруг разъема или если конструкция требует компактного низкопрофильного разъема без дополнительных механических компонентов. Он обеспечивает те же основные электрические характеристики и надежность блокировки в более простом форм-факторе.

Оба варианта имеют одинаковый шаг 5,0 мм, зажим с винтовым подъемником, контрольные отверстия, кодировку, предотвращающую несоответствие, и сертификаты безопасности, что обеспечивает стабильную работу в бытовой технике, системах отопления, вентиляции и кондиционирования воздуха и промышленных системах управления.

⒊В:  Каково назначение контрольных отверстий на этом разъеме?

A:  Контрольные отверстия обеспечивают прямой доступ к контактам проводника для быстрой проверки напряжения и целостности без отсоединения разъема, что упрощает обслуживание и поиск неисправностей на месте.

⒋В: Как мне выбрать версию с защелкой или без защелки?

О: Выберите версию с защелкой, чтобы упростить подключение/отключение в ограниченном пространстве или для частого обслуживания. Выбирайте версию без защелки для компактных сценариев одноразовой установки. Обе версии имеют одинаковые основные электрические характеристики.

⒌В: Каково время выполнения заказа на эти разъемы с винтовыми клеммами RAST 5?

О:  Все сроки выполнения указаны для стандартного производства и не включают время доставки.

①Образцы  (нет в наличии/по индивидуальному заказу): 2-3 недели.

②Оптовые заказы (нет на складе/по индивидуальному заказу): 4-6 недель (в зависимости от количества заказа и графика производства).

⒍В: Каков минимальный заказ для этих разъемов с винтовыми клеммами RAST 5?

О:  оптовые/нескладские заказы: 5000 штук (по договоренности в зависимости от количества и индивидуальных особенностей).

Этот разъем RAST 5, предназначенный для компактного размещения оборудования и удобного обслуживания в полевых условиях, имеет стандартный шаг 5,0 мм и кабельный вывод, расположенный напротив механизма замка. Надежная электрическая изоляция и устойчивость к высоким температурам удовлетворяют разнообразные требования к установке, а конструкция шпонок, исключающая возможность неправильного подключения, обеспечивает безошибочную сборку. Широко используется в бытовой технике, системах отопления, вентиляции и кондиционирования, промышленной автоматизации, интеллектуальном управлении и общем электрооборудовании для стабильного соединения проводов.

Серия HRB RAST 5 с винтовыми клеммами | Описание приложения

• Бытовая техника и умный дом

Стиральные машины, холодильники, отопительное оборудование, кухонная техника, водонагреватели и интеллектуальные компоненты домашнего управления, обеспечивающие безопасное и стабильное подключение электрооборудования повседневного использования.

• Промышленная автоматизация и системы управления

Промышленные панели управления, сенсорное оборудование, исполнительные устройства, блоки управления питанием и автоматизированное производственное оборудование, обеспечивающие стабильное сигнальное и силовое соединение в сложных условиях работы.

• ОВиК и автоматизация зданий

Системы кондиционирования воздуха, отопительно-вентиляционное оборудование, интеллектуальные блоки управления зданием и устройства контроля окружающей среды, адаптирующиеся к требованиям долгосрочной непрерывной работы.

• Энергетическое и энергетическое оборудование

Низковольтные распределительные устройства, оборудование электропитания, вспомогательные компоненты для хранения энергии и промышленные энергетические объекты, обеспечивающие безопасное и надежное соединение проводов.

• Коммерческое и специализированное оборудование

Интеллектуальные приборы, электромеханическое оборудование, средства защиты окружающей среды и наружные электроустановки, обладающие высокой способностью адаптироваться к изменениям температуры и механической вибрации.

Почему стоит выбрать серию разъемов с винтовыми клеммами HRB RAST 5

1. Вставной модуль совместим с отраслевым стандартом RAST 5, полностью соответствует размеру, сборке и электрическим характеристикам, что обеспечивает возможность прямой замены.
2. Встроенный механизм блокировки: эффективно противостоит тряске и скольжению, идеально подходит для длительной эксплуатации наружного и бытового оборудования.

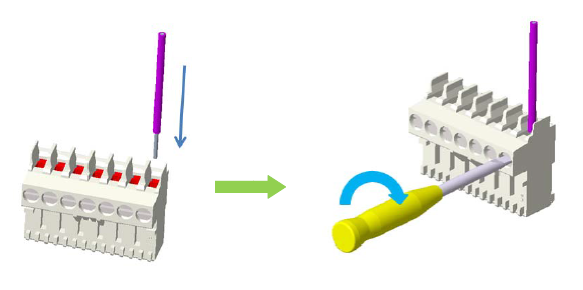

3. Зажим с винтовым и подъемным зажимом: Обеспечивает надежный зажим провода и удобную проводку на месте, обеспечивая надежность постоянного соединения.
4. Шпонки и защитные ребра, предотвращающие несоответствие: предотвращают неправильную установку и риск короткого замыкания, обеспечивая превосходную безопасность сборки.
5. Зарезервированная конструкция контрольного отверстия: облегчает обнаружение цепей на месте, обслуживание и устранение неисправностей для более безопасной эксплуатации.
6. Кабельный вывод напротив замка: оптимизирует эргономику установки и обеспечивает компактное размещение оборудования.
7. Высококачественный огнестойкий корпус и луженые контакты: обеспечивают превосходную термостойкость, виброустойчивость и долгосрочную электрическую работоспособность.
8. Всемирно признанная сертификация: Соответствие основным стандартам электробезопасности для поддержки выхода на глобальный рынок.
9. Адаптация к широкому диапазону проводов: подходит для проводов сечением 0,14–2,5 мм² (AWG#26–14), обеспечивая подключение как силовых, так и сигнальных цепей.
10. Варианты двойной конструкции с защелкой ручки или без нее отвечают разнообразным требованиям по сборке и техническому обслуживанию.

Согласие

• Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

• Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

• AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

• Европейский регламент по СОЗ (ЕС) 2019/1021

• Европейский регламент по СОЗ (ЕС) 2024/2570

• Европейский регламент по СОЗ (ЕС) 2025/718

• Европейский регламент по СОЗ (ЕС) 2023/1608

• Европейский регламент по СОЗ (ЕС) 2019/1021

• Европейский регламент по СОЗ (ЕС) 2025/843

• Европейский регламент по СОЗ (ЕС) 2025/1930

• Регламент (ЕС) Np 1907/2006 относительно предложения 65 REACH США, Калифорния.

Сертификаты продукции

Допуски и сертификаты безопасности:  VDE

Класс воспламеняемости UL: UL 94V-0
