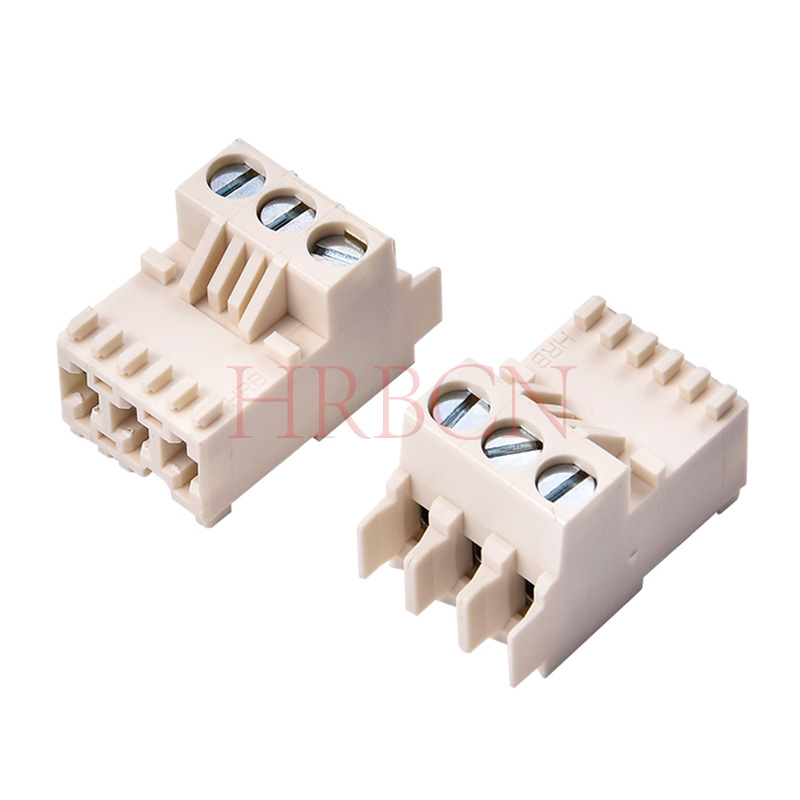

Серия M5038 RAST 5 IDC и винтовой разъем для печатной платы с непрямым соединением, 5,0 мм

M5038-XX-XXX-X
Разъем RAST 5 для непрямого сопряжения, с винтовой клеммой, с подъемным зажимом, с защитой от перестановки, с внутренней фиксацией, последовательное размещение без потери шага
штат:
Количество:
Запрос цены Добавить в корзину

  • M5038-XX-XXX-X

  • HRB&HRBCN

  • 8536909000

Артикул Определение

M5038 -Х -Х -Х ХХ -Х

   ①       ② ③   ④   ⑤

① :  Номер серии позиции HRB.

② : Количество контактов: 2–7.

③ : Цвет

④: Код доступа

⑤ : Код блокировки.

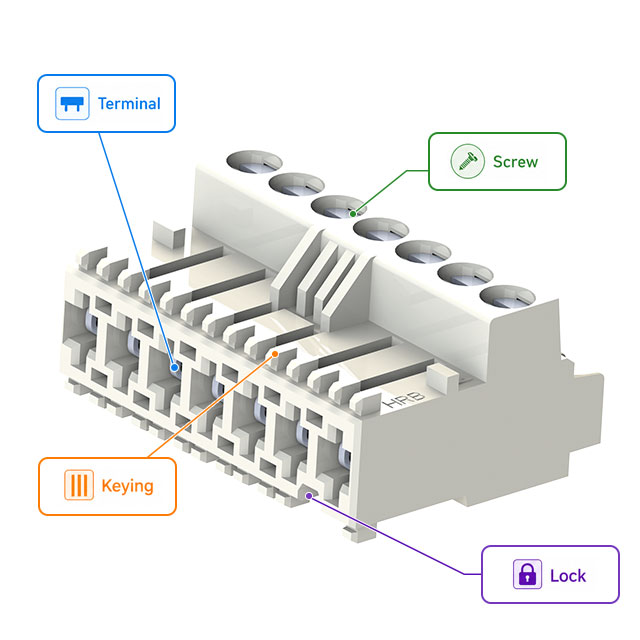

Разъем M5038 RAST 5 IDC



Что касается соединителя печатной платы IDC с непрямым сопряжением серии M5038  , примеры конфигураций шпонок перечислены ниже. Другие стандартные варианты кодирования доступны по запросу. Пожалуйста, свяжитесь с отделом продаж HRB для получения более подробной информации.



Количество контактов

(2-7 контактов)

HRB П/ Н

Примеры ключей

SPQ(шт)

Размер коробки (см)

Контактный шаг (мм)

2

M5038-2-W-042-A0

M5038-2-W-001-A0

M5038-2-W-002-A1

и т. д.

2160

33×30×27

5.0

3

M5038-3-W-000-A0

M5038-3-W-064-A0

M5038-3-W-083-A0

и т. д.

1560

33×30×27

5.0

4

M5038-4-W-019-A0

M5038-4-W-029-A1

M5038-4-W-018-A1

и т. д.

1200

33×30×27

5.0

5

M5038-5-W-003-A0

M5038-5-W-007-B0

M5038-5-W-011-B0

и т. д.

960

33×30×27

5.0

6

 M5038-6-W-000-B0

M5038-6-W-006-A0

M5038-6-W-007-B0

и т. д.

720

33×30×27

5.0
7 M5038-7-W-000-A4

M5038-7-W-000-B2

M5038-7-W-005-B3

и т. д.

 600
 33×30×27 5.0

Технические параметры

  • Номинальный ток: 10 А переменного тока, постоянного тока МАКС.

  • Номинальное напряжение: 250 В переменного тока, постоянного тока

  • Диапазон температур: от -40 ℃ до + 120 ℃.

  • Контактное сопротивление: 10 мВ Макс.

  • Сопротивление изоляции: 1000 мВ Мин.

  • Выдерживаемое напряжение: 1500 В переменного тока/мин.

  • Материал: Корпус: нейлон66 UL94V-0.

  • Клемма: фосфористая бронза, луженая.

  • Зажим: Латунь, никелированный

  • Винт: Сталь, Оцинкованная

  • Размер провода: Многожильный провод сечения: 0,14–2,5 мм⊃2; (AWG#26–14).

  • Сечение сплошного провода: 0,14–4,0 мм⊃2; (AWG#26–12)

  • Длина зачистки: 8±1 мм

  • УВТ: 750℃ ИЭК-60335-1


Схема непрямого сопряжения печатной платы


Соединение провод-плата (с серией HRB M940X)

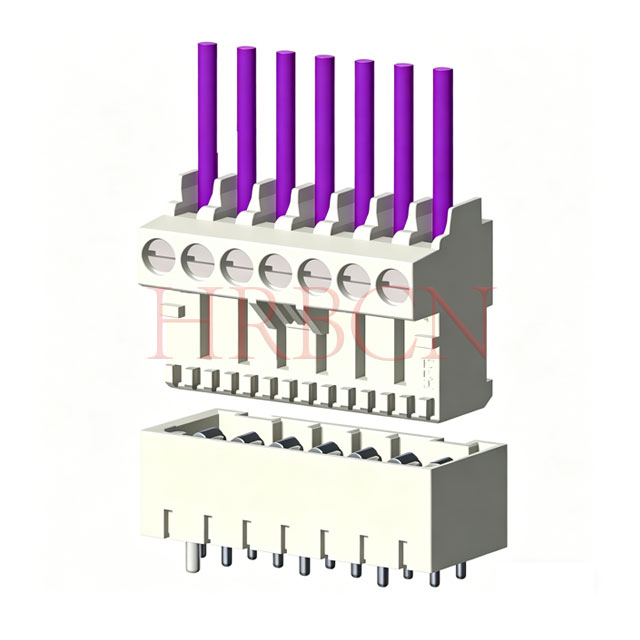

M5038 провод к плате 180 градусов


Соединение проводов (с сериями HRB M5041 и M5042)

M5038 и M5042провод к проводу


⒈В: В чем разница между M5038, M5039 и M5040?

О:  Все три серии относятся к разъемам для печатных плат HRB RAST 5 IDC с непрямым сопряжением и имеют одинаковый шаг, номинальный ток и производительность ядра. Основные различия заключаются в механической конфигурации, особенно в внутренней фиксации, шпоночных ребрах и конструкции с закрытыми сторонами, что позволяет удовлетворить различные требования к компоновке печатных плат и приложениям:

Серия HRB P/N
выход кабеляманипуляцияТестовое отверстиеВнутренний замокЗащелка ручки
М5038
Прямой (линейный)ДА (защита от неправильного подключения)Нет
ДАНет
М5039Угловой (90°), напротив замкаДА (защита от неправильного подключения)ДАДАДА
М5040Угловой (90°), напротив замкаДА (защита от неправильного подключения)ДАДАНет


⒉В: Как мне выбрать между сериями M5038, M5039 и M5040 ?

A:  Предложения по выбору приведены ниже:

①Выберите M5038.

Когда пространство для проводки линейное и требуется горизонтальная установка

Нет необходимости в тестировании или проверке цепи на месте.

Недорогие базовые требования к подключению

Ограниченное пространство для бокового монтажа, предпочтительна прямая прокладка

②Выберите M5040

Для компактной компоновки оборудования требуется боковая проводка под углом 90°.

Зарезервированное контрольное отверстие необходимо для обслуживания, устранения неполадок и обнаружения цепей.

Стандартная конструкция замка, не требуется частая сборка и разборка.

③Выберите M5039.

Те же требования к проводке под углом 90° и контрольным отверстиям, что и у M5040.

Трудно отключить из-за тесной установки или узкого пространства.

Нужна дополнительная ручка для быстрого подключения и разблокировки.

Вибрационная среда, более простое ручное обслуживание при обслуживании.


⒊В: Каково время выполнения заказа для этих разъемов для печатных плат RAST 5 IDC с непрямым соединением?

О:  Все сроки выполнения указаны для стандартного производства и не включают время доставки.

①Образцы  (нет в наличии/по индивидуальному заказу): 2-3 недели.

②Оптовые заказы (нет на складе/по индивидуальному заказу): 4-6 недель (в зависимости от количества заказа и графика производства).


⒋В: Каков минимальный заказ для этих разъемов печатной платы RAST 5 IDC с непрямым соединением?

О:  оптовые/нескладские заказы: 5000 штук (по договоренности в зависимости от количества и индивидуальных особенностей).




Применение винтового соединителя RAST

Серия HRB M5038 RAST 5 , разработанная для стабильных и экономичных решений для соединения провод-плата и провод-провод  , представляет собой высокопроизводительные разъемы для печатных плат с непрямым соединением, оснащенные винтовым подъемным зажимом премиум-класса, встроенной внутренней запирающей структурой и конструкцией, исключающей несоответствие шпонок. Благодаря высококачественному изолирующему корпусу и луженым контактам эта серия разъемов обеспечивает исключительную структурную стабильность, превосходную устойчивость к ударам и вибрации, а также полные международные сертификаты безопасности, гарантируя долговечное и устойчивое соединение в суровых условиях работы.

Серия разъемов M5038 RAST 5, предназначенная для механической сборки и выполнения повседневных задач по электромонтажу, включает в себя компактный корпус с прямой розеткой и стандартизированную конструкцию с шагом 5,0 мм, что сочетает в себе возможность гибкого расположения и надежные электрические характеристики. Обладая превосходной термостойкостью и прочными механическими свойствами, он широко применяется в бытовой технике, садовом энергетическом оборудовании, промышленных блоках управления, системах отопления, вентиляции и кондиционирования, интеллектуальных электрических устройствах и общем промышленном оборудовании.


Серия разъемов для печатных плат Описание приложения  HRB  RAST 5 IDC с непрямым соединением |

  • Бытовая техника и умный дом
Стиральные машины, холодильники, отопительное оборудование, кухонная техника, водонагреватели и интеллектуальные компоненты домашнего управления, обеспечивающие безопасное и стабильное подключение электрооборудования повседневного использования.
  • Промышленная автоматизация и системы управления
 Промышленные панели управления, сенсорное оборудование, исполнительные устройства, блоки управления питанием и автоматизированное производственное оборудование, обеспечивающие стабильное сигнальное и силовое соединение в сложных условиях работы.
  • ОВиК и автоматизация зданий
Системы кондиционирования воздуха, отопительно-вентиляционное оборудование, интеллектуальные блоки управления зданием и устройства контроля окружающей среды, адаптирующиеся к требованиям долгосрочной непрерывной работы.
  • Энергетическое и энергетическое оборудование
Низковольтные распределительные устройства, оборудование электропитания, вспомогательные компоненты для хранения энергии и промышленные энергетические объекты, обеспечивающие безопасное и надежное соединение проводов.
  • Коммерческое и специализированное оборудование

Интеллектуальные приборы, электромеханическое оборудование, средства защиты окружающей среды и наружные электроустановки, обладающие высокой способностью адаптироваться к изменениям температуры и механической вибрации.


Благодаря оптимизированной структурной конструкции, стандартизированному производству и надежным стандартам качества серия  разъемов для печатных плат HRB RAST 5 IDC с прямым соединением  обеспечивает экономичные и высококачественные решения для подключения для промышленной и электротехнической промышленности по всему миру.


Почему стоит выбрать разъемы для печатных плат HRB  RAST 5 IDC с непрямым соединением  серии Screw-Lock

  1. Вставной модуль совместим с отраслевым стандартом RAST 5, полностью соответствует размеру, сборке и электрическим характеристикам, что обеспечивает возможность прямой замены.

  2. Встроенная структура внутреннего замка: эффективно противостоит тряске и скольжению, идеально подходит для длительной эксплуатации наружного и бытового оборудования.

  3. Зажим с винтовым и подъемным зажимом: Обеспечивает надежное обжатие проводов и удобную проводку в полевых условиях, обеспечивая надежность постоянного соединения.

  4. Кодировка, предотвращающая несоответствие, и закрытый корпус. Избегайте неправильной установки и риска короткого замыкания, обеспечивая превосходную структурную защиту.

  5. Всемирно признанная сертификация: Соответствие основным стандартам электробезопасности для поддержки выхода на глобальный рынок.

  6. Адаптация к широкому диапазону проводов: подходит для проводов сечением 0,14–2,5 мм² (AWG#26–14) , обеспечивая подключение как силовых, так и сигнальных цепей.

  7. Компактный прямой дизайн корпуса: поддерживает аккуратную линейную проводку и компактную компоновку, экономя общее пространство для установки оборудования.





Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно REACH

  • Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификаты безопасности:  VDE

Класс воспламеняемости UL: UL 94V-0
