Вопрос:  Каковы основные параметры полностью изолированной розеточной клеммы диаметром 6,35 мм (AWG 22–18)?

A: Тип клеммы быстрого отключения: Тип розетки/флажка

Размер провода: AWG22-18 (0,32-0,82 мм²)

Ширина сопрягаемой вкладки: 6,35 (0,250 дюйма)

Толщина ответной вкладки: 0,8 мм

Совместимый диапазон диаметров изоляции: 3,05 мм/5,84 мм

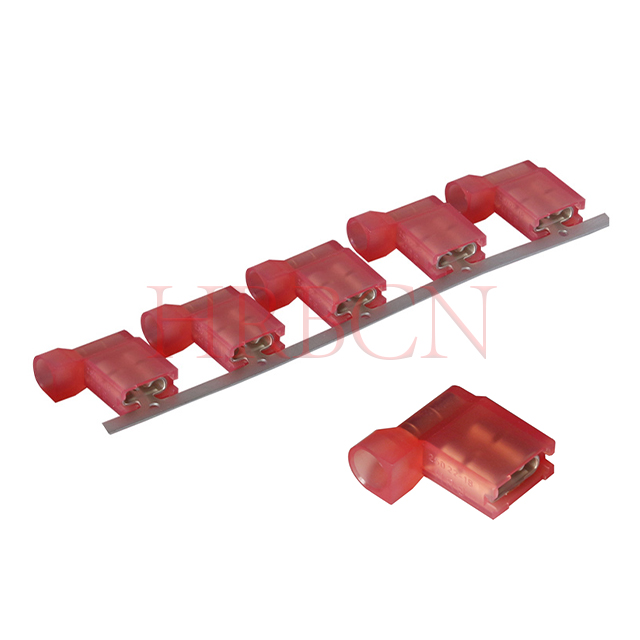

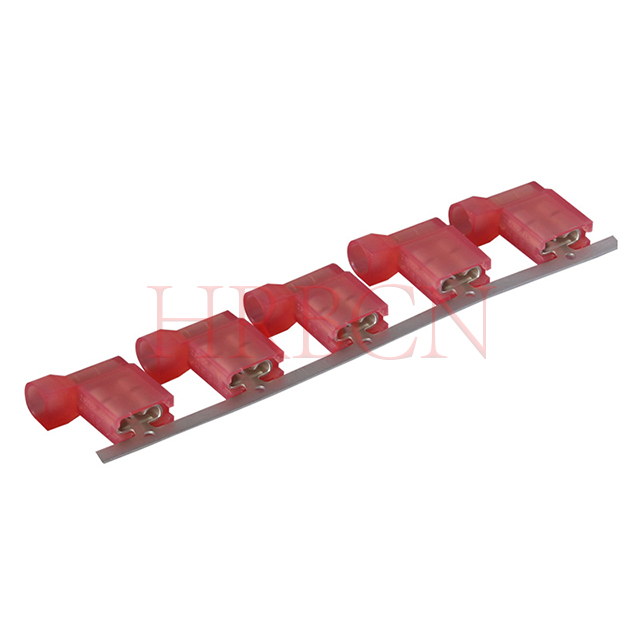

Вопрос: В чем разница между терминалами M7600FNS-5(8)-R и M7600FNS-5(8)-R1? Как выбрать правильный?

О: Все они относятся к серии полностью изолированных гнездовых клемм M7600FNS 6,35 мм.

Правила кодирования следующие:

①: (8) означает толщину клеммной пластины: 0,8 мм.

②: R / R1 обозначают разные внутренние диаметры изоляции и диапазон калибров проводов, как для проводов AWG 22–18. R=Инс. Диаметр, Макс: 3,05 мм;  R1=Инс. Диаметр, Макс: 5,84 мм.

Руководство по выбору:

①:  0,8 мм (8) для сильноточных, виброинтенсивных и тяжелых условий эксплуатации;

③: Выберите R или R1 в соответствии с фактическим внешним диаметром провода, чтобы обеспечить идеальное обжатие и прилегание изоляции.

Вопрос:  Каков минимальный заказ для изолированного терминала диаметром 6,35 мм 0,250 дюйма?

О: Минимальный заказ: 5000 шт./шт.

Вопрос: Каково время выполнения изолированного терминала 6,35 мм 0,250 дюйма?

О: L/T: 3-4 недели.

Вопрос: Какова максимальная температура для этого разъема 6,35 мм?

A: Максимальная температура составляет 105°C.

Вопрос: Можно ли использовать эту розетку AWG 22–18 в условиях автомобильной вибрации?

О: Да, эта розетка AWG22-18 имеет стабильную фиксацию и выдерживает типичную автомобильную вибрацию. Благодаря конструкции с выступами шириной 0,250 дюйма он подходит для общей автомобильной проводки главных цепей средней и тяжелой нагрузки при установке в соответствии со спецификациями.

Вопрос: В чем разница между разъемами 6,35 мм и 4,75 мм?

О: Разница заключается в ширине вкладки терминала. Разъемы 4,75 мм меньше по размеру и используются для более легких приложений, а разъемы 6,35 мм

Разъемы выдерживают более высокие токи.

Вопрос: Как выбрать правильный размер AWG?

О: Выберите разъем в зависимости от сечения вашего провода. Этот продукт предназначен для проводов AWG 22–18, что обеспечивает правильную обжимную посадку.

Вопрос: Эти разъемы изолированы?

О: Да, они оснащены полностью изолированным рукавом для предотвращения коротких замыканий и повышения безопасности.

Вопрос:  Какой размер провода поддерживает AWG 22–18?

A: Клеммы AWG 22–18 предназначены для проводов с площадью поперечного сечения, подходящей для электрических применений с низким и средним током.

Вопрос: Какие сертификаты имеют разъемы HRB (UL, RoHS, REACH)?

Ответ:  Разъемы HRB имеют сертификаты UL/cUL, RoHS и REACH, а также ключевые автомобильные и промышленные разрешения.

UL/cUL: Сертифицировано по UL 1977  (номер файла E322751).

Вопрос:  Что такое разъем типа «мама» 6,35 мм?

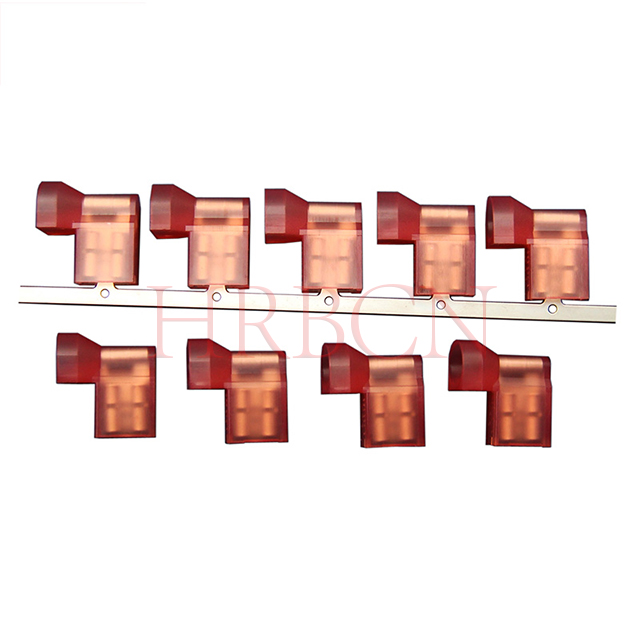

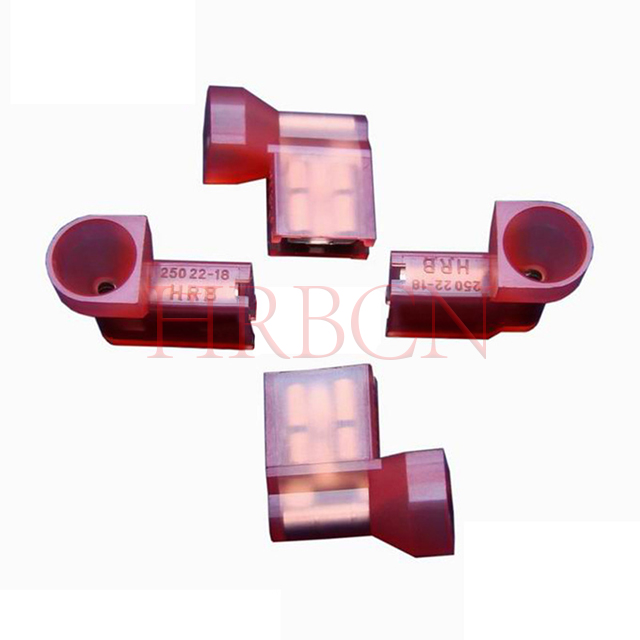

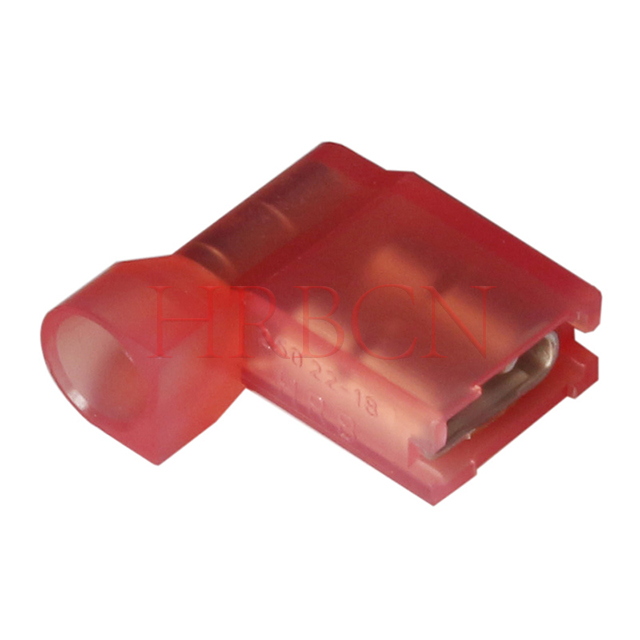

A: Розетка флажкового типа диаметром 6,35 мм представляет собой полностью изолированную быстроразъемную клемму с флажковой конструкцией, изогнутой на 90°.  Он имеет стандартное ответное отверстие диаметром 6,35 мм для подключения к обычным разъемам диаметром 6,35 мм.

Угловая конструкция флажка подходит для боковой установки и размещения в узком пространстве, обычно используется для модулей печатных плат, бытовой техники и автомобильных жгутов проводов.

Вопрос: подходит ли этот терминал для использования в автомобиле?

О: Да, эта полностью изолированная розетка с размыкателем широко используется в автомобильных проводных системах благодаря ее надежному соединению и

виброустойчивость.

Вопрос: В чем разница между прямыми гнездовыми клеммами и флажковыми гнездовыми клеммами? Как выбрать правильный тип?

A: Прямые гнездовые клеммы имеют линейную прямую конструкцию для прямой установки проводов, подходящую для узких пространств и линейной прокладки жгутов.

Клеммы флажкового типа имеют прямоугольную конструкцию флажка, что позволяет выполнять боковую проводку и легко паять или обжимать. Они идеально подходят для мест с скоплением проводов и вертикального монтажа печатных плат.

Выбирайте прямой тип для линейной проводки; выберите тип флага для прокладки под прямым углом, ограниченного пространства для установки и бокового подключения к печатной плате.

Согласие

• Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

• Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

• AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

• Европейский регламент по СОЗ (ЕС) 2019/1021

• Европейский регламент по СОЗ (ЕС) 2024/2570

• Европейский регламент по СОЗ (ЕС) 2025/718

• Европейский регламент по СОЗ (ЕС) 2023/1608

• Европейский регламент по СОЗ (ЕС) 2019/1021

• Европейский регламент по СОЗ (ЕС) 2025/843

• Европейский регламент по СОЗ (ЕС) 2025/1930

• Регламент (ЕС) Np 1907/2006 относительно REACH

• Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификация безопасности:  UL&cUL

Класс воспламеняемости UL: UL 94V-2

Универсальные полностью изолированные быстроразъемные клеммы широко применяются в различных областях, в том числе:

1. Бытовая техника : системы отопления, вентиляции и кондиционирования, холодильники, стиральные и посудомоечные машины, духовки и водонагреватели, обеспечивающие безопасные и удобные соединения проводов для бытовых электрических компонентов.

2. Автомобильная промышленность: системы электропроводки транспортных средств, включая освещение, датчики, исполнительные механизмы и вспомогательные системы электромобилей, обеспечивающие стабильное соединение даже в условиях вибрации.

3. Промышленные средства управления : двигатели, приводы, источники питания, ПЛК, датчики и панели управления, отвечающие потребностям промышленной низковольтной проводки.

4. Электроника и освещение: источники питания, драйверы светодиодов, бытовая электроника и аудиооборудование с надежной изоляцией и возможностью быстрого подключения.

Общее назначение: Подходит для низкого/среднего напряжения, малого тока и безопасных быстроразъемных низковольтных силовых и сигнальных соединений, широко используется в бытовой технике, автомобильном, промышленном и электронном оборудовании.
