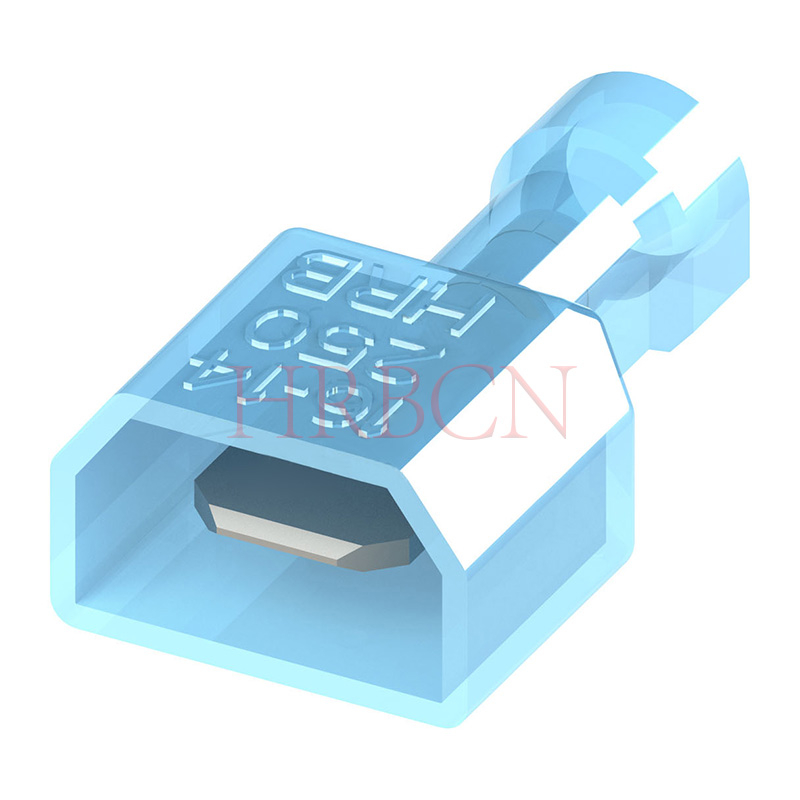

Изолированная клемма с быстроразъемным соединением, штекер, 250 В

штат:
Количество:
  • M6351FNL-5(8)-б

  • HRB

(250) каталог прямых разъемов с наружной резьбой.pdf

       Номер детали.        A        B        C        D        E        F        G        H        Размер провода        Инс Диа.Макс
       M6351FN(S)-5(8)-b1        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        РГ № 16–14        6,60 мм
       M6351FN(S)-5(8)-b1(А)        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        РГ № 16–14        6,60 мм
       M6351FN(S)-5(8)-Р        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        АРГ № 22–18        3,05 мм
       M6351FN(S)-5(8)-R(А)        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        АРГ № 22–18        3,05 мм
       M6351FN(S)-5(8)-б        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        РГ № 16–14        4,06 мм
       M6351FN(S)-5(8)-б(А)        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        РГ № 16–14        4,06 мм
       M6351FN(S)-5(8)-R1        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        АРГ № 22–18        5,84 мм
       M6351FN(S)-5(8)-R1(А)        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        АРГ № 22–18        5,84 мм
       M6351FN(S)-5(8)-R1(А)        13.25        0.78        23.70        10.20        8.95        6.30        15.60        0.80        РГ № 12–10        8,13 мм



       M        6351        F        N        S        8        (5)        Р1        (А)
       A        B        C        D        E        F        G        H        J


А. Тип: M=Готово
B. Тип продукта: 6351 = Полностью изолированная прямая вилка.
C. F=Полностью изолированный
D. N=Нейлон B=Латунь
E. Способ упаковки: S=полоска L=отдельная часть
Серия F: 1 = 2,8 мм (0,110 дюйма) 2 = 5,2 мм (0,205 дюйма)
                  8=4,8 мм (0,187 дюйма)  5=6,3 мм (0,250 дюйма)
G. 5 = толщина 0,50 мм (0,020 дюйма) 8 = толщина 0,80 мм (0,032 дюйма)
H. R=красный (22–18 AWG) R1=изоляция проводника макс.диаметр 3,80 мм
    b=синий (16–14 AWG) b1=Макс. изоляция проводника.диаметр 4,50 мм
J. A=Тип глухого отверстия, пустой=Тип сквозного отверстия

1) Номинальный ток: AWG#22–#18: 10 А переменного, постоянного тока.
                            AWG№16–14: 15 А переменного тока, постоянного тока
                            AWG №12–10: 24 А переменного и постоянного тока
2) Номинальное напряжение: 300 В переменного тока, постоянного тока
3) Рабочая температура: от -25 ºC до +105 ºC.
4) Материал: Корпус: нейлон66 UL 94V-2.
                  Терминал: Латунь.Луженый
5) Размер вкладки: 6,35*0,8 мм
6) Усилие вставки и штекерный разъем: 7,8 кг (макс.)
7) Усилие вытягивания и штекерный разъем: 3,0 кг (мин.)
8) Предел прочности при обжатии: AWG#22–#18: 5,0 кг (мин.)
                                         AWG №16–14: 10,0 кг (мин.)
                                         AWG №12–10: 34,0 кг (мин.)
9) Номер файла cUL: E322751.
