Вопрос: Каковы основные параметры полностью изолированной гнездовой размыкающей клеммы 6,35 мм (AWG 16–14)?
A: Тип клеммы быстрого отключения: Тип розетки/флажка
Размер провода: AWG16-14 (1,31-2,08 мм²)
Ширина сопрягаемой вкладки: 6,35 (0,250 дюйма)
Толщина ответной вкладки: 0,8 мм
Совместимый диапазон диаметров изоляции: 4,06 мм/6,60 мм
Вопрос: Каков минимальный заказ для изолированного терминала диаметром 6,35 мм 0,250 дюйма?
О: Минимальный заказ: 5000 шт./шт.
Вопрос: Каково время выполнения изолированного терминала 6,35 мм 0,250 дюйма?
О: L/T: 3-4 недели.
Вопрос: Можно ли использовать эту розетку AWG16-14 в условиях автомобильной вибрации?
О: Да, эта розетка AWG16-14 имеет надежное удержание контактов и выдерживает типичные автомобильные уровни вибрации. Он подходит для цепей среднего тока при установке в соответствии со спецификациями.
Вопрос: В чем разница между разъемами 4,75 мм и 6,35 мм?
О: Разница заключается в ширине вкладки терминала. Разъемы 4,75 мм меньше по размеру и используются для более легких приложений, а разъемы 6,35 мм
Разъемы выдерживают более высокие токи.
Вопрос: Как выбрать правильный размер AWG?
О: Выберите разъем в зависимости от сечения вашего провода. Этот продукт предназначен для проводов AWG16-14 (1,31-2,08 мм²), что обеспечивает правильное обжатие.
Вопрос: Эти разъемы изолированы?
О: Да, они оснащены полностью изолированным рукавом для предотвращения коротких замыканий и повышения безопасности.
Вопрос: Какой размер провода поддерживает AWG16–14?
A: Клеммы AWG16-14 предназначены для проводов с площадью поперечного сечения, подходящей для электрических применений среднего и высокого тока.

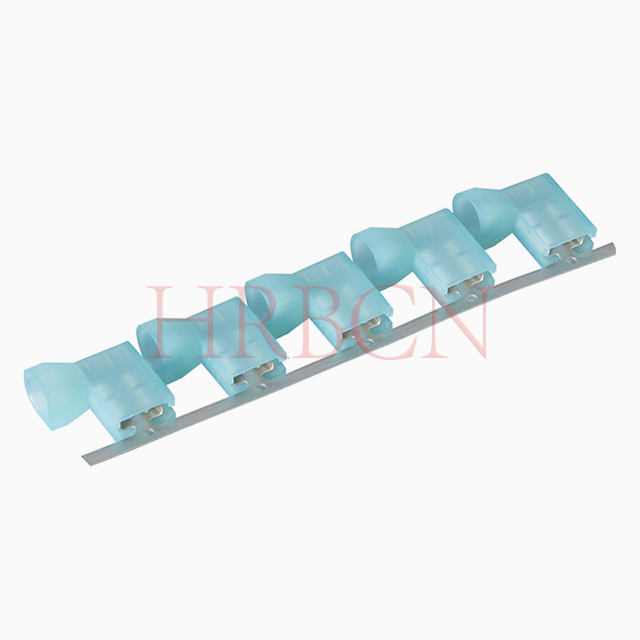

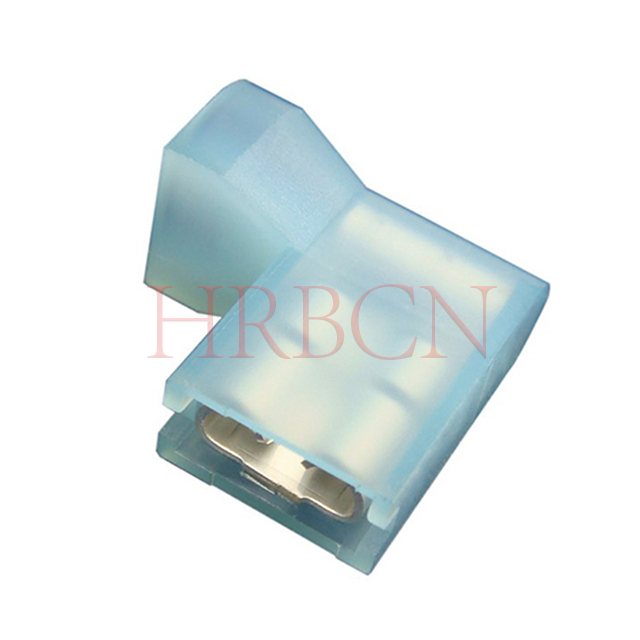

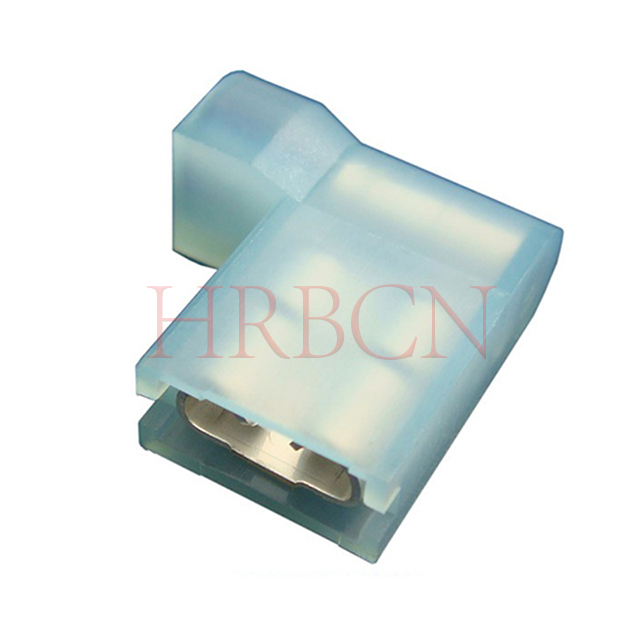

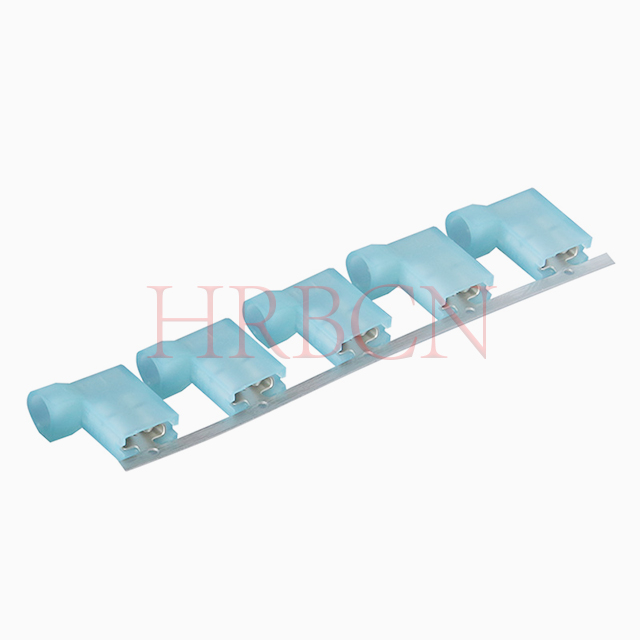

Вопрос: Что представляет собой разъединительная клемма типа «мама» 6,35 мм AWG16-14?
A: Это полностью изолированная гнездовая клемма флажкового типа диаметром 6,35 мм (0,250 дюйма), разработанная специально для калибра проводов AWG16-14.
Благодаря конструкции, изогнутой под углом 90°, он обеспечивает боковую установку и экономит место. Он соответствует стандартным вилкам диаметром 6,35 мм, выдерживает нагрузку среднего тока и широко используется в бытовой технике, автомобильных жгутах проводов и соединениях электрических модулей.
Вопрос: В чем разница между прямыми гнездовыми клеммами и флажковыми гнездовыми клеммами? Как выбрать правильный тип?
A: Прямые гнездовые клеммы имеют линейную прямую конструкцию для прямой установки проводов, подходящую для узких пространств и линейной прокладки жгутов.
Клеммы флажкового типа имеют прямоугольную конструкцию флажка, что позволяет выполнять боковую проводку и легко паять или обжимать. Они идеально подходят для мест с скоплением проводов и вертикального монтажа печатных плат.
Выбирайте прямой тип для линейной проводки; выберите тип флага для прокладки под прямым углом, ограниченного пространства для установки и бокового подключения к печатной плате.
Вопрос: В чем разница между AWG16-14 и AWG22-18? Как выбрать правильный размер провода?
О: Провода AWG16-14 имеют большее поперечное сечение и выдерживают более высокие токовые нагрузки, что идеально подходит для цепей основного питания и среднего тока. Напротив, провода AWG22-18 тоньше и предназначены для слаботочной и вспомогательной проводки.
Выбирайте AWG16–14 для мощных компонентов и приложений, работающих в тяжелых условиях, а AWG22–18 рекомендуется для сигнальных линий и вспомогательных электрических систем.
Вопрос: Каковы различия между терминалами 0,110', 0,187', 0,205' и 0,250'? Как выбрать правильный размер?
A: Эти цифры относятся к ширине выступов быстроразъемных клемм в дюймах:
0,110' — наименьший размер для слаботочных сигнальных и вспомогательных цепей;
0,187 дюйма — наиболее распространенный размер общего назначения для проводов среднего слабого тока;
0,205 дюйма обеспечивает большую площадь контакта для более высокого тока и более стабильного соединения;
0,250 дюйма — самый большой размер, предназначенный для тяжелых и мощных главных цепей.
При выборе сопоставьте ширину клеммы с ответным разъемом, AWG провода, рабочим током и пространством для установки. Используйте меньшие размеры для сигнальных линий и большие размеры для силовых и сильноточных приложений.

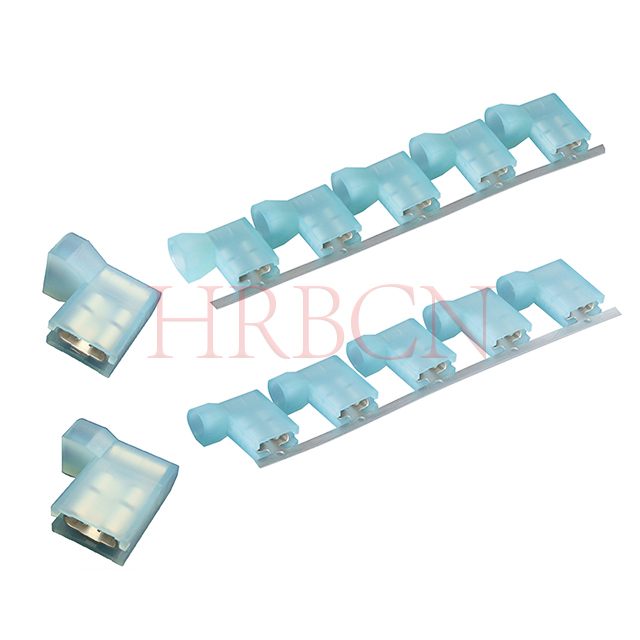

Вопрос: В чем разница между терминалами M7600FNS-5(8)-b и M7600FNS-5(8)-b1? Как выбрать правильный?
О: Все они относятся к серии полностью изолированных гнездовых клемм M7600FNS 6,35 мм.
Правила кодирования следующие:
①: (8) означает толщину клеммной пластины: 0,8 мм.
②: b/b1 обозначают различные внутренние диаметры изоляции и диапазон калибров проводов, как для проводов AWG 16–14. б=Инс. Диаметр, Макс: 4,06 мм; b1=Инс. Диаметр, Макс: 6,60 мм.
③: Толщина язычка 0,8 мм обеспечивает лучшую проводимость, более высокую виброустойчивость и более высокую грузоподъемность, чем у типа 0,5 мм.
Руководство по выбору:
① : Выберите 0,8 мм (8) для сильноточных, виброинтенсивных и тяжелых условий эксплуатации;
② : Выберите b или b1 в соответствии с фактическим внешним диаметром провода, чтобы обеспечить идеальное обжатие и прилегание изоляции.
