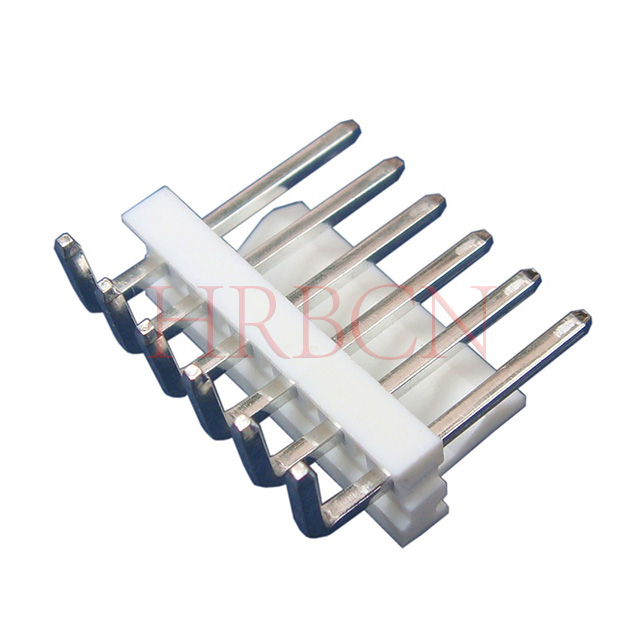

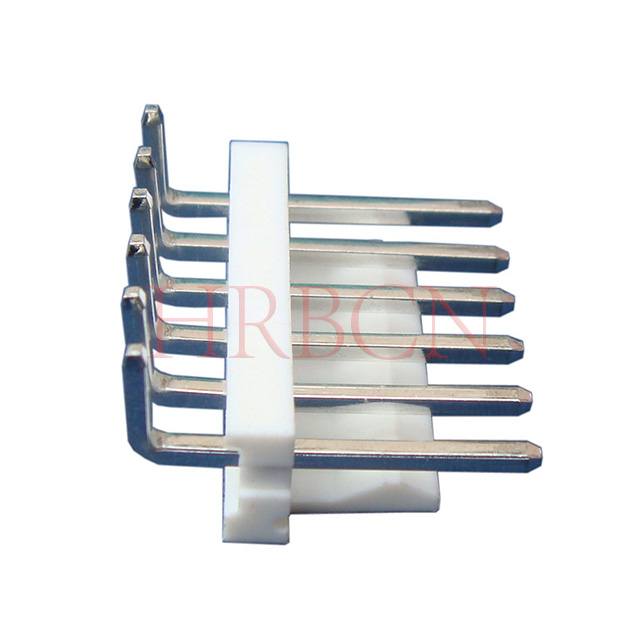

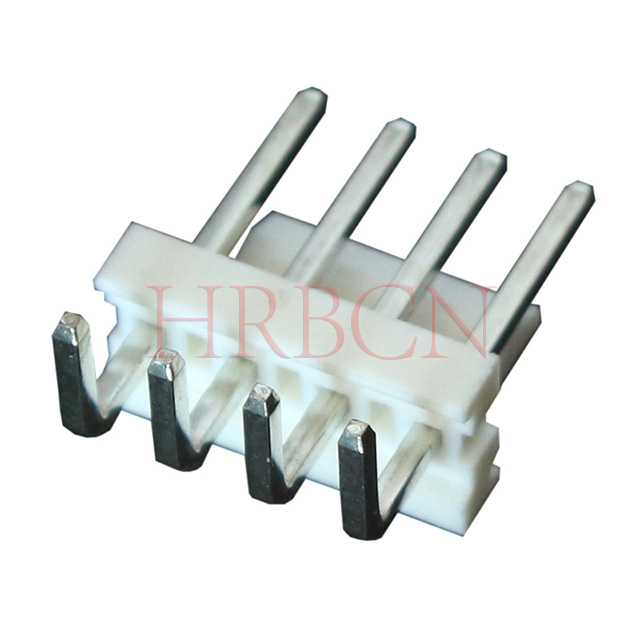

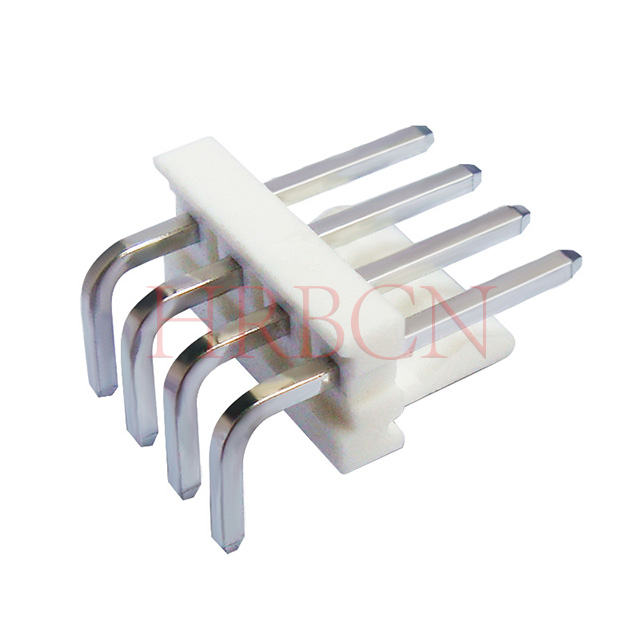

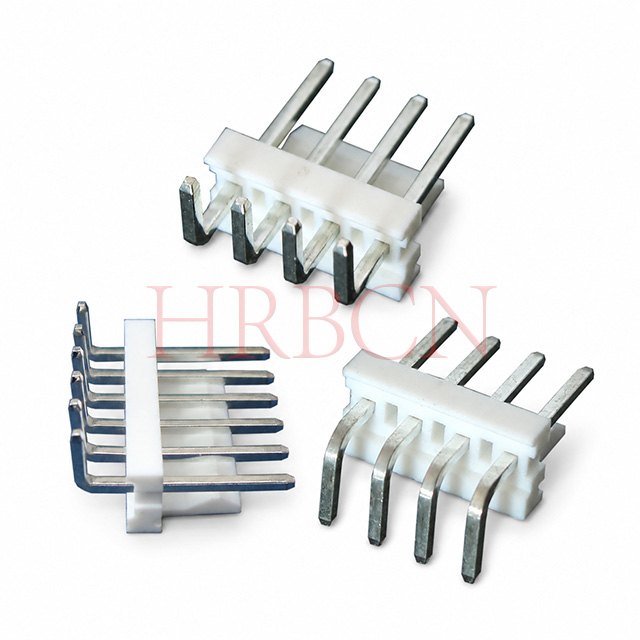

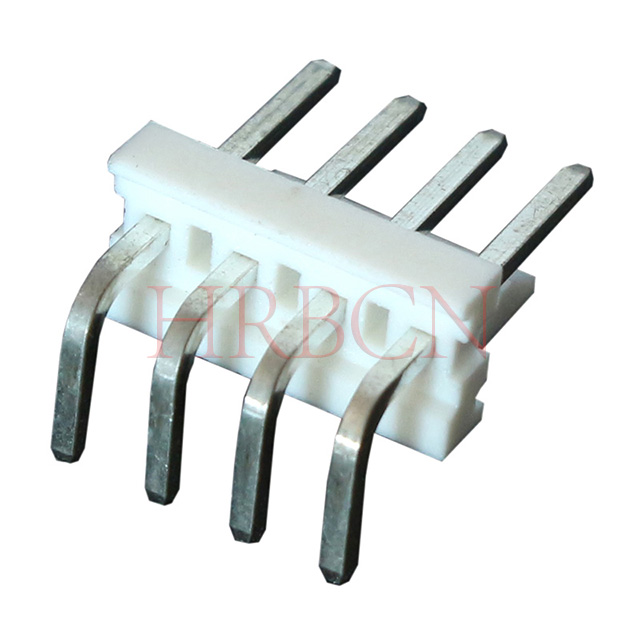

Угловая жатка HRB с шагом 3,96 мм M3965R-NK

HRB M3965R‑N‑K — это Однорядный угловой штифтовый разъем с шагом 3,96 мм предназначен для соединений провод-плата. Благодаря монтажу через отверстия и опорам с задним изгибом он обеспечивает стабильную сборку печатной платы и экономит место при прокладке. Корпус изготовлен из полиэстера с рейтингом UL94 V‑0, а контакты изготовлены из латуни с луженым покрытием для низкого контактного сопротивления. Рейтинг в 7 А переменного/постоянного тока, 600 В, с диапазоном рабочих температур от −40°С до +120°СЭтот разъем обеспечивает превосходные электрические характеристики и долговечность. Доступно в Конфигурации от 2 до 20 контактов, он одобрен cUL, соответствует RoHS и широко используется в промышленном управлении, источниках питания и бытовой электронике.

Полностью соответствует RoHS и REACH
Сертифицированный UL&cUL
Огнестойкий корпус UL 94V-0

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
М3965Р-НК(С)
Марка продукта:
HRB
Код Продукта:
8536909000

Угловой разъем «провод-плата», шаг 3,96 мм (0,156 дюйма), однорядный, крепление через отверстие

Определение артикул HRB

М3965Р-НК(С)

① ②③ ④

①M3965: серия HRB

②R: Прямой угол

③N: Количество контактов: 2–20.

④K(S): Закрытый

M3965R-NK(S) Размеры

Номер детали.		Dimensions		Номер детали.		Dimensions		Номер детали.		Dimensions
УЛ94В-0	Схемы	Дим: А	Тусклый: Б	УЛ94В-0	Схемы	Дим: А	Тусклый: Б	УЛ94В-0	Схемы	Дим: А	Тусклый: Б
М3965Р-2-К(С)	2	7.92	3.96	М3965Р-9-К(С)	9	35.64	31.68	М3965Р-16-К(С)	16	63.36	59.40
М3965Р-3-К(С)	3	11.88	7.92	М3965Р-10-К(С)	10	39.60	35.64	М3965Р-17-К(С)	17	67.32	63.36
М3965Р-4-К(С)	4	15.84	11.88	М3965Р-11-К(С)	11	43.56	39.60	М3965Р-18-К(С)	18	71.28	67.32
М3965Р-5-К(С)	5	19.80	15.84	М3965Р-12-К(С)	12	47.52	43.56	М3965Р-19-К(С)	19	75.24	71.28
М3965Р-6-К(С)	6	23.76	19.80	М3965Р-13-К(С)	13	51.48	47.52	М3965Р-20-К(С)	20	79.20	75.24
М3965Р-7-К(С)	7	27.72	23.76	М3965Р-14-К(С)	14	55.44	51.48
М3965Р-8-К(С)	8	31.68	27.72	М3965Р-15-К(С)	15	59.40	55.44

Ключевые характеристики

Механические и физические свойства

Шаг: 3,96 мм / 0,156 дюйма по центральной линии
Конфигурация: один ряд, ориентация под прямым углом 90°.
Тип монтажа: Пайка DIP через сквозное отверстие
Доступные позиции: от 2 до 20 контактов, допускается нестандартное количество контактов.
Материал корпуса: огнестойкий полиэстер UL94 V-0.
Материал контактов: латунь с лужением.
Рабочая температура: от -40°C до +120°C.

Электрические параметры

Номинальный ток: 7 А (макс. на контакт)
Номинальное напряжение: 600 В переменного тока
Контактное сопротивление: макс. 3 мОм.
Сопротивление изоляции: 5000 МОм мин.
Выдерживаемое напряжение: 2200 В/переменный ток (1 минута)

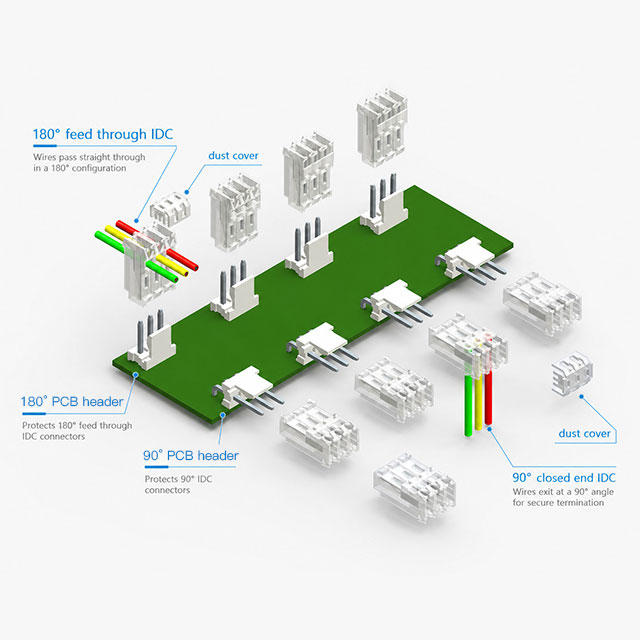

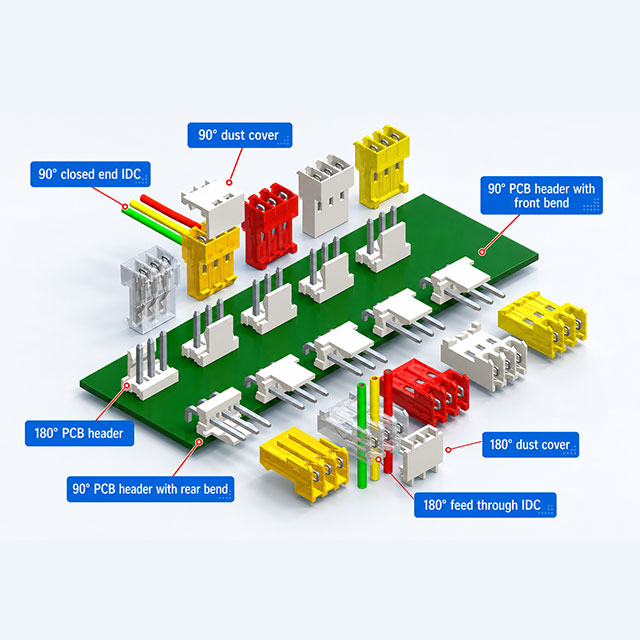

Схема стыковки

Сопряжение с закрытым концом 90° IDC

Сопряжение с подачей на 180° через IDC

3,96 мм-IDC-AMP

3,96 мм-IDC-ITW

Часто задаваемые вопросы (FAQ)

Технические вопросы и ответы

Вопрос: Какие ответные разъемы подходят к этому правому разъему?

A: Он подходит к стандартным разъемам IDC с шагом 3,96 мм, включая кабельные сборки IDC с закрытым концом 90 ° и проходным кабелем 180 ° для универсального соединения проводов с платой.

Вопрос: Могу ли я настроить количество контактов или специальные характеристики?

О: Стандартные варианты варьируются от 2 до 20 контактов. Нестандартная длина штифта, специальное покрытие и нестандартные положения доступны по запросу.

Вопрос: Какой метод пайки подходит для этого разъема?

О: он поддерживает пайку волной и ручную пайку. Пожалуйста, следуйте стандартным температурным параметрам бессвинцовой пайки для обеспечения стабильного эффекта сварки.

Вопрос: Каков шаг и тип крепления этого разъема?

A: Он имеет стандартный шаг 3,96 мм (0,156 дюйма), однорядную вертикальную конструкцию с углом наклона 180 °, монтаж DIP через сквозное отверстие для установки на печатную плату.

Часто задаваемые вопросы о закупках

Вопрос: Есть ли у вас в наличии этот вертикальный разъем «провод-плата»?

О: Большинство обычных размеров булавок имеются в наличии. Для больших заказов или специальных индивидуальных спецификаций, пожалуйста, заранее подтвердите время доставки с нашим отделом продаж.

Вопрос: Каков минимальный заказ для этой серии?

О: мы поддерживаем низкий минимальный объем заказа, приветствуются как пробные заказы, так и оптовые заказы.

Вопрос: Могу ли я смешивать разные модели штифтов в одном заказе?

О: Да, для удовлетворения потребностей вашего проекта в закупках допускается смешанная поставка контактов различной конфигурации.

Вопрос: Каковы сроки производства оптовых заказов?

О: Товары, имеющиеся в наличии, могут быть отправлены в течение 3–5 рабочих дней. Отсутствующие на складе и индивидуальные заказы занимают около 4–6 недель в зависимости от количества.

Вопрос: Можете ли вы предоставить экспортные документы и отчеты об испытаниях?

О: Мы можем предоставить коммерческий счет, упаковочный лист, сертификат происхождения, сертификат RoHS и отчеты об испытаниях механических характеристик.

Вопрос: Могу ли я получить бесплатные образцы для тестирования?

О: предоставляются бесплатные оценочные образцы, клиентам необходимо оплатить только стоимость курьерской перевозки. Образцы могут быть организованы в течение 1-3 рабочих дней.

заголовок 90 градусов заголовок разъема Заголовок печатной платы заголовок HRB Разъём с шагом 3,96 мм
