Общие часто задаваемые вопросы

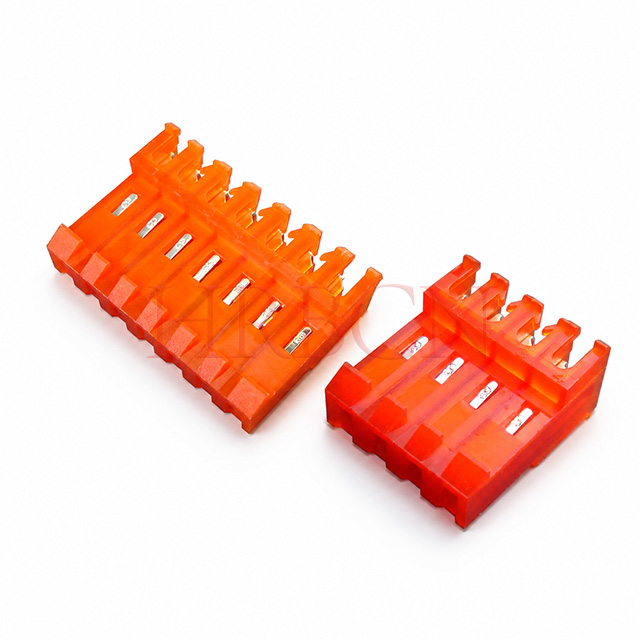

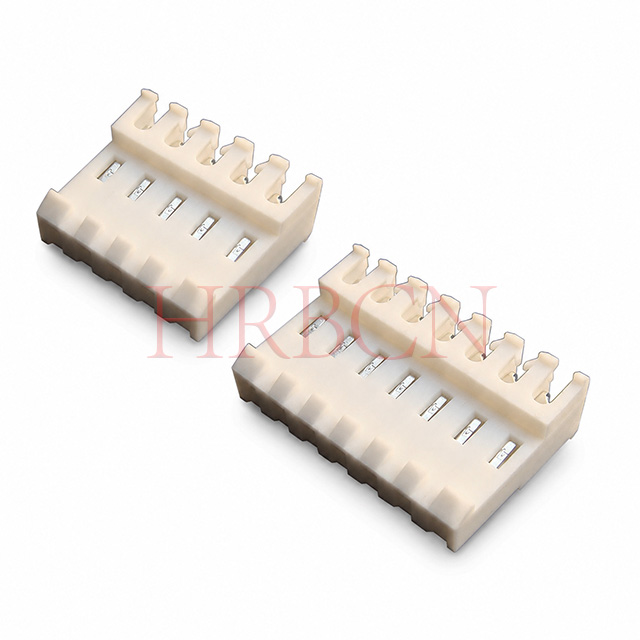

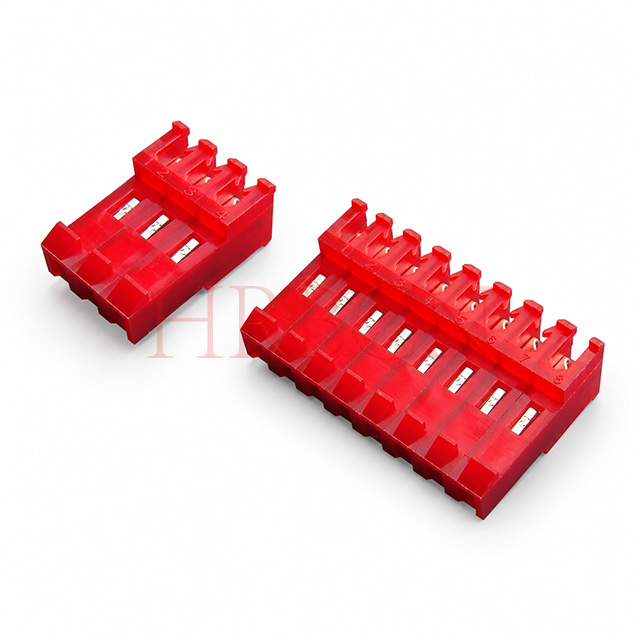

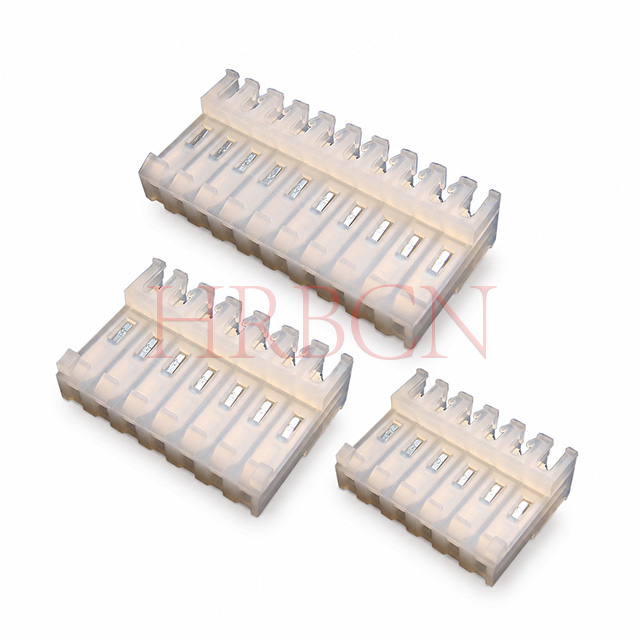

В1: Каков диапазон шага и контактов разъема IDC серии M7060?
A: Это проходной разъем IDC с шагом 3,96 мм, поддерживающий от 2 до 24 контактов на выбор.

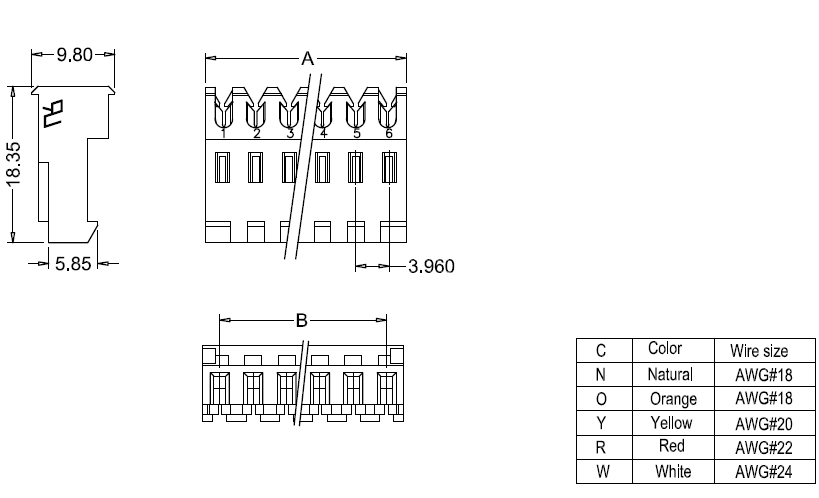

В2: Какие сечения проводов совместимы с этим разъемом?
О: Подходит для проводов AWG18, AWG20, AWG22 и AWG24, соответствующих различным цветовым кодам корпуса.
В3: Каковы электрические характеристики и рабочая температура?
А: Номинальный ток: 5 А переменного/постоянного тока; Номинальное напряжение: 600 В переменного/постоянного тока; Рабочая температура: от -25°C до +85°C.
В4: Каковы материалы и степень огнестойкости?
А: Корпус: нейлон66, UL94V-2; Терминал: Фосфористая бронза с лужением или позолотой.
В5: Каковы функции поляризационных вкладок и рампы блокировки?
A: Поляризационные выступы предотвращают обратную вставку; Запирающая рампа обеспечивает надежное соединение и предотвращает ослабление соединения.
В6: Это прямой разъем? Какова ориентация?
О: Да, это проходной разъем IDC на 180° для непрямого сопряжения.
Вопрос 7: Для каких приложений подходит M7060-NCR?
A: В основном используется для заделки проводов промышленного контрольного оборудования, бытовой техники и электронных изделий общего назначения.

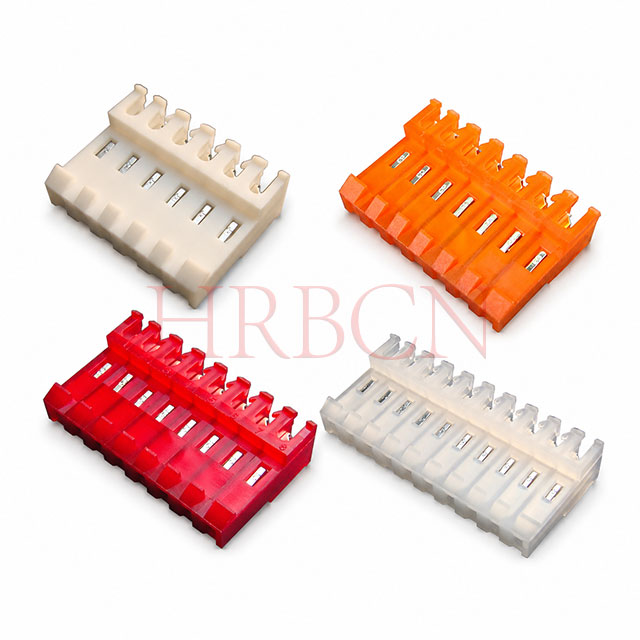

В8: Можете ли вы предоставить индивидуальное количество контактов или цвета?
О: Стандартное количество контактов варьируется от 2 до 24, доступно несколько стандартных цветов. Свяжитесь с нами для нестандартной настройки.
Технические вопросы и ответы
Вопрос 1: Почему разъемы IDC разработаны в двух вариантах: с поляризационными выступами и без поляризационных выступов?
Ответ: Обе конструкции разработаны с учетом различных требований по предотвращению несовпадений, эффективности сборки, ограничений по стоимости и компоновке продукта:
1. С поляризационными выступами : асимметричные пластиковые выступы, встроенные в корпус, создают механические помехи. Разъем можно соединить только в одной правильной ориентации, что физически блокирует обратную вставку или перевернутое соединение на 180°, что исключает ошибки при сборке человеком и риск короткого замыкания сигнала/питания, вызванный неправильной проводкой.
2. Без поляризационных выступов : Упрощенный корпус без выступов, препятствующих обратному ходу. Он имеет меньшую общую ширину, более низкую стоимость пластика и более плавное сопротивление вставке. Он основан на ручной маркировке или производственном стандарте, чтобы избежать неправильного стыковки в сценариях статического применения с низким уровнем риска.
Вопрос 2: Каковы различия в приложениях между IDC с поляризационными вкладками и без поляризационных вкладок?
IDC с поляризационными выступами (антиреверс)
Основное преимущество: физическая защита от неправильной установки, нулевой риск обратного сопряжения, отсутствие зависимости от решения оператора; подходит для слепой сборки, автоматизированных производственных линий, плат со смешанной разводкой с несколькими разъемами.
Типичные области применения: материнские платы промышленного управления, модули силовых приводов, медицинское оборудование, новые энергетические контроллеры, портативные испытательные приборы, многосигнальные интегральные платы с множеством одинаковых разъемов.
Сценарий риска: Обратная вставка приведет к короткому замыканию, сгоранию печатной платы, сбою сигнала или угрозе безопасности оборудования.
IDC без поляризационных вкладок
Основное преимущество: более узкий корпус для компактной внутренней компоновки, меньшая стоимость единицы продукции, меньшее усилие вставки, более легкая высокоскоростная автоматическая обжимка.
Типичные области применения: одноконтурная бытовая техника, светодиодные осветительные панели, небольшие цифровые аксессуары, простая фиксированная внутренняя проводка с одним разъемом на плату.
Сценарий риска: Применимо только в том случае, если неправильное спаривание не приведет к серьезному повреждению; операторы могут четко определить последовательность контактов по цвету проводов или трафаретной маркировке.
Судите по 4 основным параметрам:
Риск неудачной обратной вставки
Обратное сопряжение приводит к короткому замыканию, сгоранию компонентов, поломке оборудования → Выбирайте с поляризационными вкладками
Количество разъемов на одной плате
Несколько одинаковых разъемов IDC, плотно расположенных на одной плате → необходимо использовать поляризационные вкладки, чтобы различать цепи.
На каждой плате установлен только один разъем → Допускается отсутствие поляризационных выступов.
Режим сборочного производства
Массовая автоматическая сборка, слепая стыковка, высокоскоростная линия по производству жгутов → С поляризационными вкладками (избегает массового брака)
Ручная мелкосерийная сборка с четкой цветовой маркировкой проводов и шелкографическими этикетками → Без поляризационных язычков
Ограничения по пространству и стоимости продукта
Строгое ограничение ширины внутреннего корпуса, ограниченный бюджет спецификации → Без поляризационных выступов
Промышленные изделия высокой надежности, требования к длительному сроку службы, допустимая стоимость → С поляризационными выступами

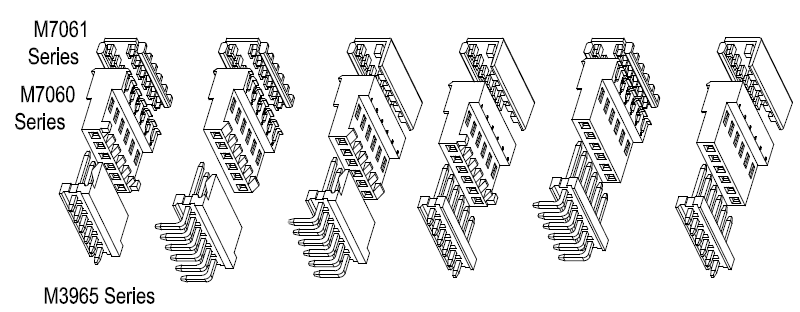

Вопрос 4: Влияет ли конструкция поляризационных вкладок на совместимость с соответствующими разъемами печатной платы?
A: Нет. IDC серии M7060 с поляризационными выступами или без них имеют одинаковый шаг, расположение контактов и внутренние размеры клемм, полностью совместимы с разъемами печатной платы серии M3965. Отличается только конструкция внешнего выступа, препятствующая обратному ходу; электрические характеристики и соответствие размеров сопряжения остаются неизменными.
Вопрос 5. Могут ли операторы по-прежнему подключаться к IDC наоборот с поляризационными вкладками?А: Невозможно. Асимметричный поляризационный выступ будет сталкиваться с краем закрытых разъемов печатной платы при повороте на 180°, образуя физическую блокировку и предотвращая полную вставку, что принципиально исключает дефекты обратной проводки.
В6: Нужно ли выбирать поляризационные вкладки, если у меня на плате только один разъем?О: Зависит от вашего стандарта безопасности продукта. Если в вашем продукте используется силовая цепь или дорогостоящая плата управления, все же рекомендуется использовать поляризационные вкладки, чтобы избежать ошибок человеческого вмешательства во время послепродажного обслуживания; для простых сигнальных цепей низкого напряжения, не представляющих угрозы безопасности, для экономии средств допускается неполяризационная версия.
