Общие часто задаваемые вопросы
В1: Каков диапазон шага и контактов разъема IDC серии M7060?
A: Это проходной разъем IDC с шагом 3,96 мм, поддерживающий от 2 до 24 контактов на выбор.
В2: Какие сечения проводов совместимы с этим разъемом?

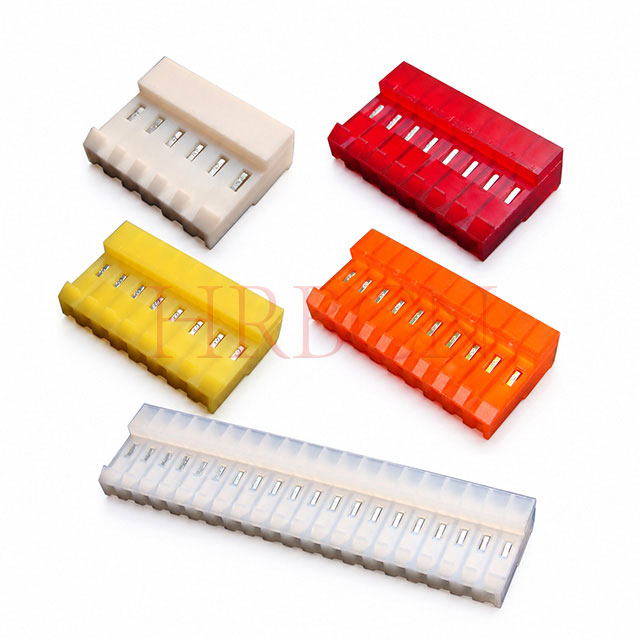

О: Подходит для проводов AWG18, AWG20, AWG22 и AWG24, соответствующих различным цветовым кодам корпуса.
В3: Каковы электрические характеристики и рабочая температура?
А: Номинальный ток: 5 А переменного/постоянного тока; Номинальное напряжение: 600 В переменного/постоянного тока; Рабочая температура: от -25°C до +85°C.
В4: Каковы материалы и степень огнестойкости?
А: Корпус: нейлон66, UL94V-2; Терминал: Фосфористая бронза с лужением или позолотой.
В5: Каковы функции поляризационных вкладок и рампы блокировки?
A: Поляризационные выступы предотвращают обратную вставку; Запирающая рампа обеспечивает надежное соединение и предотвращает ослабление соединения.
В6: Это прямой разъем? Какова ориентация?
О: Да, это разъем IDC с закрытым концом 90° для непрямого сопряжения.
В7: Можете ли вы предоставить индивидуальное количество контактов или цвета?
О: Стандартное количество контактов варьируется от 2 до 24, доступно несколько стандартных цветов. Свяжитесь с нами для нестандартной настройки.
Технические вопросы и ответы
Вопрос 1: Почему разъемы IDC имеют две конструктивные версии: закрытую и проходную?
О: Эти две конструкции разработаны с учетом совершенно разных требований к компоновке проводов, режимов прокладки проводов и требований к шлейфовому подключению:

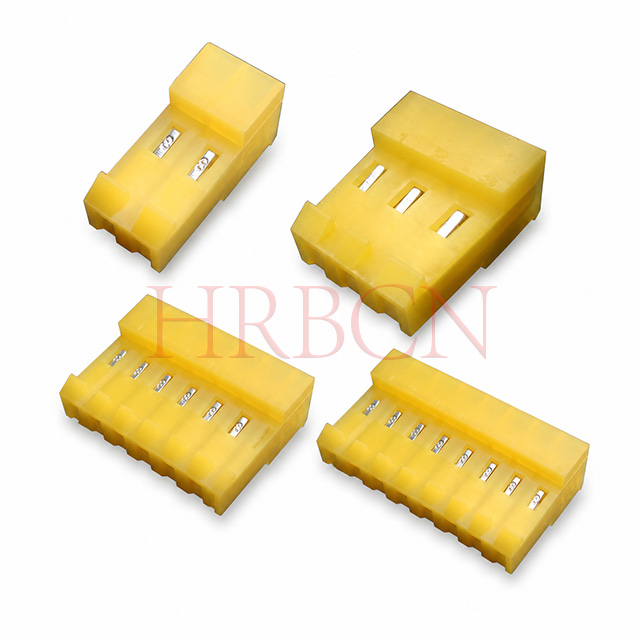

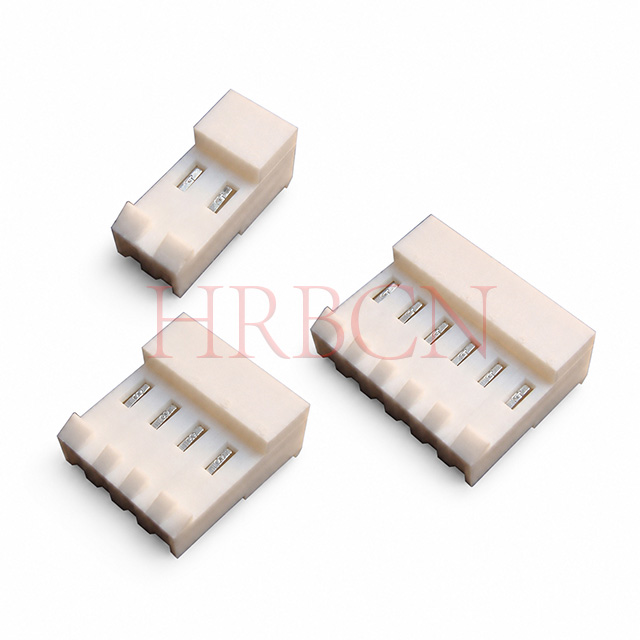

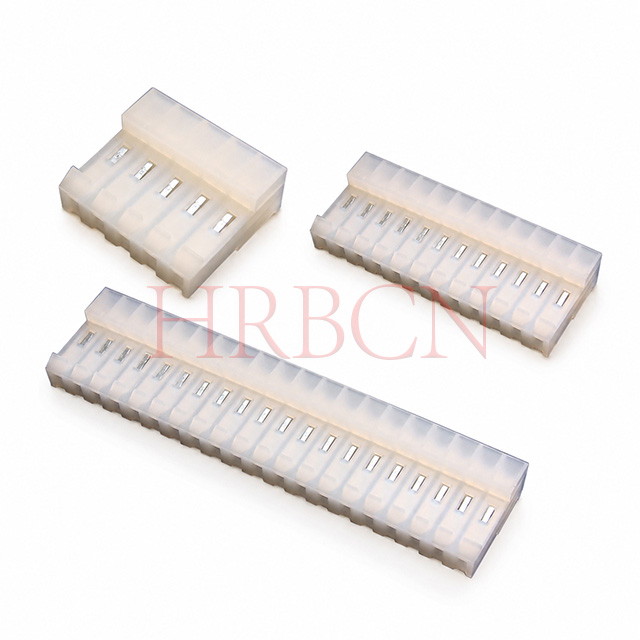

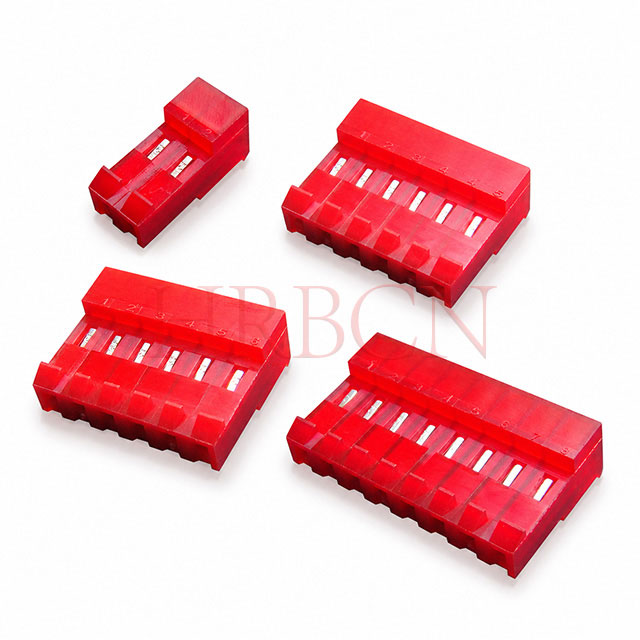

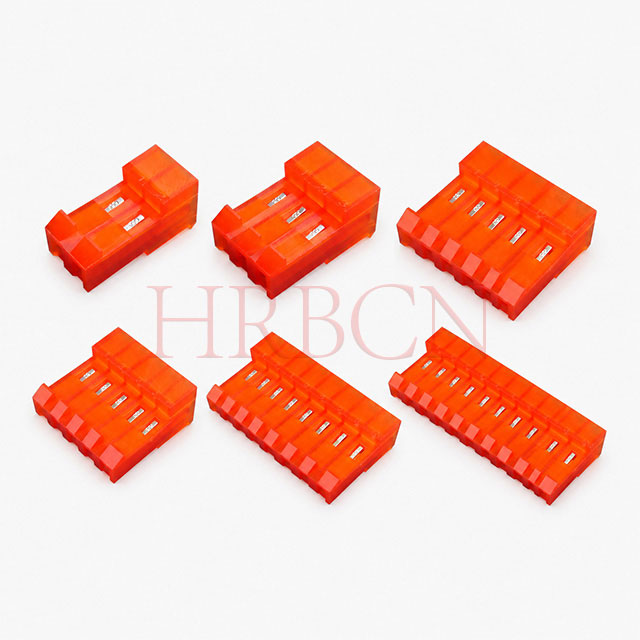

Закрытый IDC (серия M7060R с закрытым концом 90°)
Один конец корпуса полностью герметичен и не имеет сквозного канала для проводов. Провода можно заделывать и закреплять только на конце кабеля; провод не может пройти через весь корпус разъема. Он предназначен для независимого межплатного подключения одной печатной платы.
Проходное соединение IDC (проходное соединение 180°, серия M7060)
Сквозной открытый канал проходит через весь корпус. Провода могут проходить с одной стороны на другую, поддерживая провод, проходящий через корпус разъема. Он обеспечивает последовательное соединение между несколькими печатными платами, реализуя каскадную передачу мощности/сигнала плата за платой.
Вопрос 2: Каковы практические различия между закрытыми и проходными разъемами IDC?
Закрытый IDC (M7060R 90°)
⒈Основные функции
Полностью закрытый задний корпус, провод подключается только к клемме, улучшенная защита от натяжения и защита от пыли;
Прямоугольный вывод кабеля экономит вертикальное внутреннее пространство печатной платы, аккуратное расположение проводов внутри узких корпусов оборудования;
Отсутствие выступа проводов на задней стороне позволяет избежать риска короткого замыкания, вызванного оголенными незакрепленными проводами.
⒉Типичные применения
Одна независимая плата управления без каскадной проводки: бытовая техника, небольшие приводные модули, платы с одиночными светодиодными лампами, портативные испытательные приборы, медицинские панели управления с независимой проводкой.
Подходящая среда: внутреннее пространство устройства узкое, кабель необходимо повернуть на 90° в горизонтальной плоскости после подключения печатной платы; каждая печатная плата принимает только входящие провода без вывода на другую плату.
Проходной IDC (M7060, прямой проход 180°)
⒈Основные функции
Полный проходной провод, один провод проходит через разъем для реализации каскада «ввод-вывод»;
Поддерживает шлейфовое подключение: одна группа проводов последовательно соединяет несколько печатных плат, уменьшает количество жгутов и стоимость сборки;
Прямой кабельный вывод на 180°, после соединения с разъемом печатной платы провода идут прямо вперед.
⒉Типичные применения
Оборудование серии Multi-board: системы управления HVAC, многоуровневые промышленные шкафы управления, многогрупповые модули светодиодных осветительных цепочек, панели управления охранной сигнализацией, оборудование распределения электроэнергии, требующее каскадного электропитания между несколькими щитами.
Подходящая среда: для нескольких печатных плат необходимы общие цепи питания или сигналов; проводка должна проходить через один разъем для подключения следующей печатной платы, что требует упрощенной компоновки жгутов.
Вопрос 3: Как выбрать между закрытыми и проходными разъемами IDC для вашего проекта?
Судите по 4 основным конструктивным параметрам:
⒈Требование к каскадной проводке печатной платы
Только одна печатная плата, нет необходимости подключать провод к другой плате → Выберите IDC закрытого типа.
Для нескольких печатных плат требуется последовательная передача питания/сигнала по последовательному подключению → выберите сквозной IDC.
⒉Внутреннее пространство и угол прокладки проводов
Ограниченная вертикальная высота над печатной платой, для проводов требуется горизонтальный боковой вывод (поворот на 90°) → Закрытая прямоугольная версия
Достаточно свободного пространства за печатной платой, провода идут прямо вдоль плоскости платы → проходная прямая версия
⒊Требования к аккуратности проводки и защите от пыли
Герметичный корпус необходим для защиты от пыли, во избежание оголенных концов проводов, вызывающих короткое замыкание → IDC с закрытым концом
Отдайте приоритет упрощению жгута, сократите общее количество проводов для многоплатного каскада → Сквозной IDC
⒋Удобство послепродажного обслуживания и замены
Проводка каждой печатной платы независима, одну плату легко заменить, не затрагивая другие схемы → IDC закрытого типа.
⒌Единый вход питания на первой плате, питание всех последующих плат через проходное последовательное подключение → Сквозной IDC
Вопрос 4. Используют ли закрытые и проходные IDC совместимые разъемы печатной платы?
А: Да. Проходные разъемы IDC M7060 и разъемы IDC закрытого типа M7060R с одинаковым шагом/количеством контактов соответствуют идентичным закрытым разъемам печатных плат серии M3965. Отличаются только задний проводной канал и угол вывода кабеля; шаг, расположение штифтов и размеры сопряжения полностью совпадают.
Вопрос 5: Можно ли использовать проходной IDC в качестве проводки с закрытыми клеммами?
Ответ: Это технически возможно, но не рекомендуется. Открытый сквозной канал обнажает концы проводов в задней части разъема, увеличивая риск скопления пыли и отрыва от вибрации. Полностью герметичный корпус закрытого типа обеспечивает лучшую механическую защиту при подключении клемм.
Вопрос 6: Может ли IDC закрытого типа реализовать шлейфовое соединение нескольких плат?
О: Нет. Задняя часть полностью заблокирована без сквозного канала для проводов. Если вам необходимо соединить несколько печатных плат, вам придется проложить отдельные входящие провода для каждой платы, что увеличивает стоимость жгутов и объем работ по сборке.
