Вопрос: Каковы основные параметры полностью изолированной размыкающей клеммы диаметром 6,35 мм (AWG16-14)?
A: Тип клеммы быстрого отключения: выступы/прямой тип
Размер провода: AWG16-14 (1,31-2,08 мм²)
Ширина сопрягаемой вкладки: 6,35 (0,250 дюйма)
Толщина ответной вкладки: 0,8 мм
Совместимый диапазон диаметров изоляции: 4,06 мм/6,60 мм

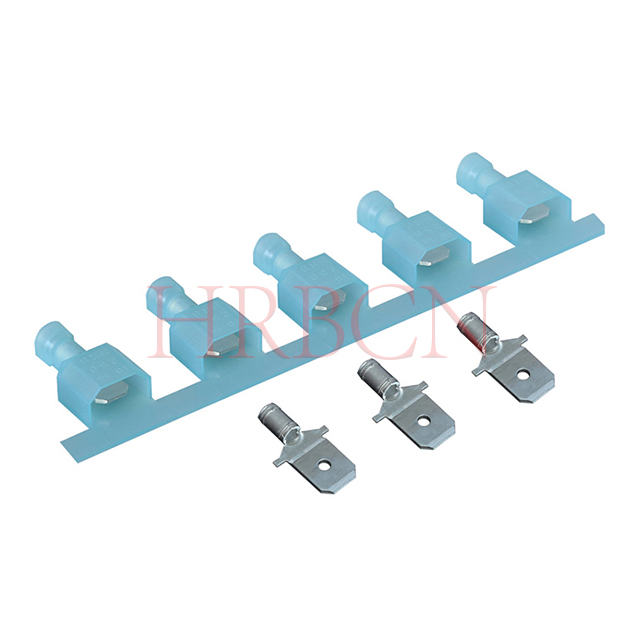

Вопрос: Каковы различия между M6351FNS-5(8)-b; М6351ФНС-5(8)-б1; М6351ФНС-5(8)-б(А); Клеммы M6351FNS-5(8)-b1(A)? Как выбрать правильный?
A: Все они относятся к серии полностью изолированных прямых клемм M6351FNS 6,35 мм.
Правила кодирования следующие:
①: 5(8) означает толщину клеммной пластины: 0,8 мм.
②: b/b1 обозначают различный внутренний диаметр изоляции и диапазон сечения проводов, как для проводки AWG16-14. б=Инс. Диаметр, Макс: 4,06 мм; b1=Инс. Диаметр, Макс: 6,60 мм.

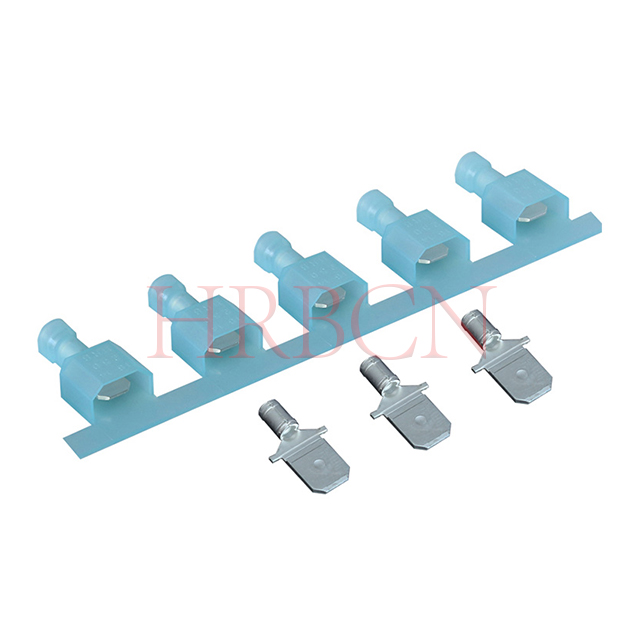

③: Без суффикса (A) используется конструкция фиксатора отверстия с надежной фиксацией и антивибрацией; с суффиксом (A) имеет структуру Dimple Detent для более плавного подключения и отключения со стандартной силой фиксации.
Руководство по выбору:
①: Выберите b / b1 без суффикса (A) для сценариев, требующих надежной блокировки и устойчивости к вибрации;
②: Выберите b(A) / b1(A) для приложений, требующих легкой установки и извлечения с обычным требованием блокировки;
③: Выберите b или b1 в соответствии с фактическим внешним диаметром провода, чтобы обеспечить идеальное обжатие и прилегание изоляции.
Вопрос: Каков минимальный заказ для изолированного терминала диаметром 6,35 мм 0,250 дюйма?
О: Минимальный заказ: 5000 шт./шт.
Вопрос: Каково время выполнения изолированного терминала 6,35 мм 0,250 дюйма?
О: L/T: 3-4 недели.
Вопрос: Какова максимальная температура для этого разъема 6,35 мм?
A: Максимальная температура составляет 105°C.
Вопрос: В чем разница между разъемами 4,75 мм и 6,35 мм?
О: Разница заключается в ширине вкладки терминала. Разъемы 4,75 мм меньше по размеру и используются для более легких приложений, а разъемы 6,35 мм
Разъемы выдерживают более высокие токи.
Вопрос: Как выбрать правильный размер AWG?
О: Выберите разъем в зависимости от сечения вашего провода. Этот продукт предназначен для проводов AWG16–14, что обеспечивает правильную обжимную посадку.
Вопрос: Эти разъемы изолированы?
О: Да, они оснащены полностью изолированным рукавом для предотвращения коротких замыканий и повышения безопасности.
Вопрос: Какой размер провода поддерживает AWG16–14?
A: Эта клемма подходит для проводов AWG16-14 с площадью поперечного сечения, подходящей для среднеточной электрической и общей автомобильной проводки.

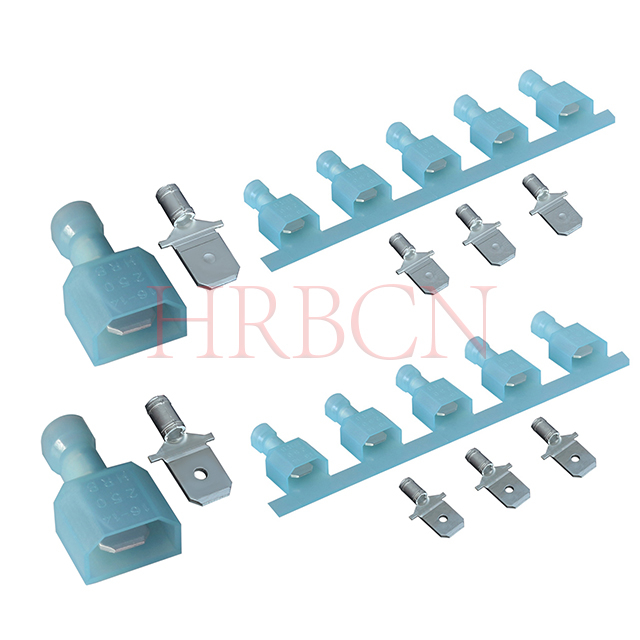

Вопрос: В чем разница между моделями с суффиксом (А) и без него?
①Без суффикса (А):

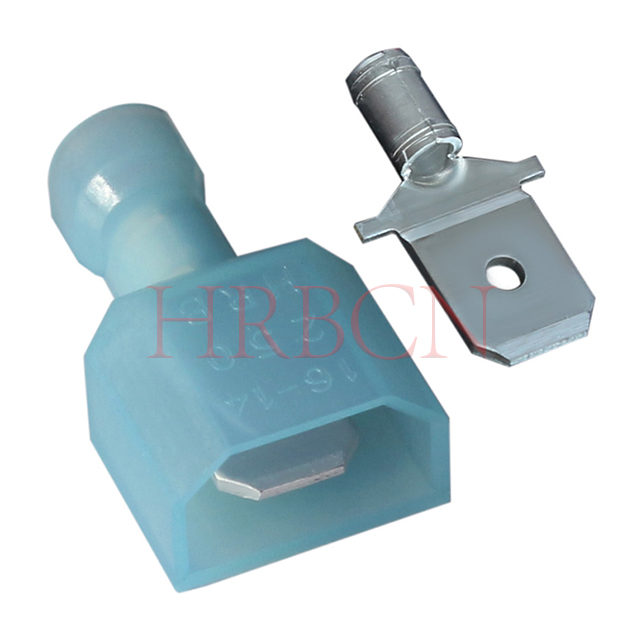

Принимает структуру фиксации отверстия. Он фиксируется за счет зацепления с круглым отверстием, обеспечивая надежное удержание, защиту от расцепления и устойчивость к вибрации.
②С суффиксом (A):

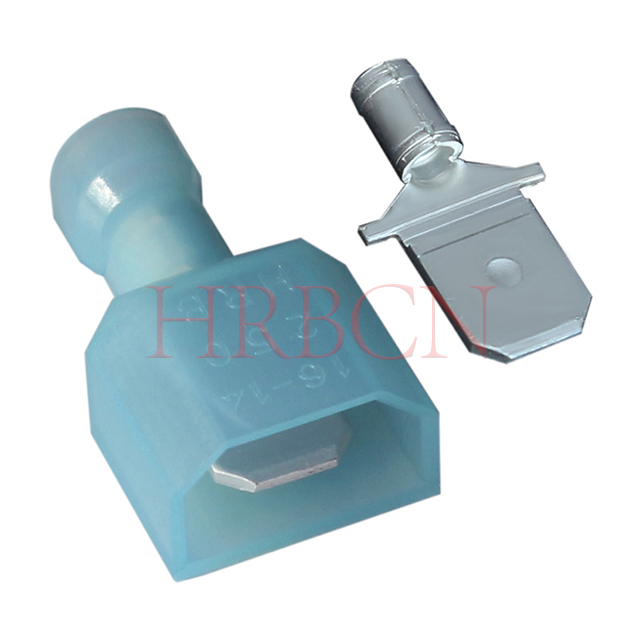

Принимает структуру Dimple Detent. Он позиционируется за счет сжатия пружинных углублений, обеспечивая более плавное введение и извлечение со стандартной силой фиксации.
Вопрос: Что такое размыкающая клемма диаметром 6,35 мм?
A: Размыкающая клемма с разъемом 6,35 мм представляет собой разновидность лопастной клеммы диаметром 0,250 дюйма с шириной выступа 6,35 мм.
Это полностью изолированный компонент для подключения проводов, изготовленный из луженой латуни и огнестойкого нейлона, широко соединенный с гнездовыми клеммами 6,35 мм для быстрого подключения и отключения.
Он обычно используется в автомобильных жгутах проводов, бытовой технике и промышленном оборудовании для подключения цепей, доступен в различных диапазонах сечения проводов: AWG12-10, AWG16-14 и AWG22-18.
Вопрос: В чем разница между соединением с прямыми гнездовыми клеммами и флажковыми гнездовыми клеммами? Как выбрать правильный тип?
A: Как прямые гнездовые клеммы, так и флажковые гнездовые клеммы могут сопрягаться с размыкающими клеммами той же спецификации.
Основными отличиями являются направление установки, схема подключения и сценарий применения:
①: Прямая гнездовая клемма имеет линейную прямую конструкцию с проводкой и подключением в прямом горизонтальном направлении.
②: Розетка флажкового типа имеет прямоугольную конструкцию флажка, поворачивающую направление проводки на 90 градусов для боковой прокладки и компактной установки.
③: Электрические характеристики, номинальный ток и фиксирующая конструкция идентичны для обоих типов при одинаковом размере выступа и сечении провода.
Руководство по выбору:
①: Выбирайте прямые гнездовые клеммы для линейной проводки, прямой прокладки жгута и достаточного места для установки.
②: Для ограниченного монтажного пространства, прокладки под углом 90° и компактной внутренней проводки оборудования выберите флажковые гнездовые клеммы.
③: Сохраняйте одинаковую ширину выступов и калибр проводов AWG, чтобы обеспечить идеальное соединение с соответствующими вилками.
Вопрос: Каковы различия между терминалами 0,110', 0,187', 0,205' и 0,250'? Как выбрать правильный размер?
A: Эти цифры относятся к ширине выступов быстроразъемных клемм в дюймах:
0,110' — наименьший размер для слаботочных сигнальных и вспомогательных цепей;
0,187 дюйма — наиболее распространенный размер общего назначения для проводов среднего слабого тока;
0,205 дюйма обеспечивает большую площадь контакта для более высокого тока и более стабильного соединения;
0,250 дюйма — самый большой размер, предназначенный для тяжелых и мощных главных цепей.
При выборе сопоставьте ширину клеммы с ответным разъемом, AWG провода, рабочим током и пространством для установки. Используйте меньшие размеры для сигнальных линий и большие размеры для силовых и сильноточных приложений.
