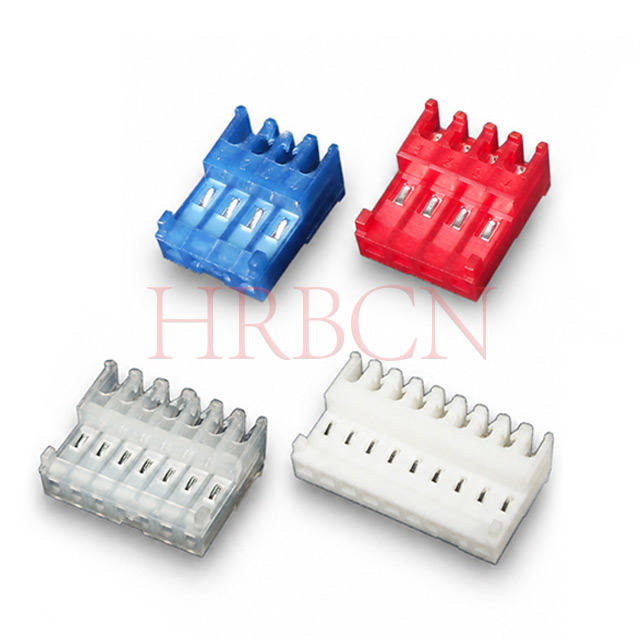

2.54 Шаг IDC, проходной IDC с поляризационными выступами

Определение артикул HRB

M2050-НКР(180°)

① ② ③④ ⑤

①M2050: серия HRB

② N: Количество контактов: 2–24.

③C: Цвет корпуса, см. пояснения к таблице ниже.

④R: С поляризационными выступами.

⑤ 180° : проходной

C	Цвет корпуса	Размер провода
R	Red	АРГ22
W	Белый	AWG24
N	Естественный	AWG24
B	Черный	AWG24
b	синий	AWG26
G	Зеленый	AWG26

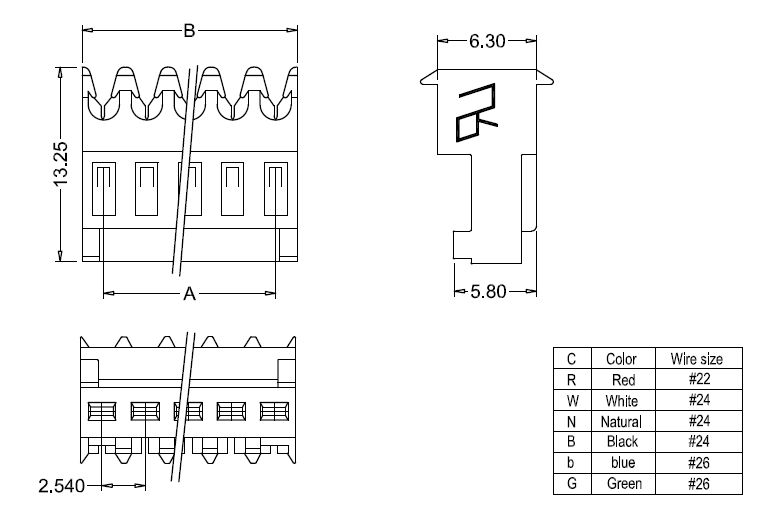

Размеры M2050-NCR(180°)

Размеры IDC M2050-NCR(180°)

Номер детали .		Dimensions		Номер детали .		Dimensions
УЛ94В-2	Схемы	Дим: А	Тусклый: Б	УЛ94В-2	Схемы	Дим: А	Тусклый: Б
M2050-2-CR(180°)	2	2.54	5.08	M2050-10-CR(180°)	10	22.86	25.40
M2050-3-CR(180°)	3	5.08	7.62	M2050-11-CR(180°)	11	25.40	27.94
M2050-4-CR(180°)	4	7.62	10.16	M2050-12-CR(180°)	12	27.94	30.48
M2050-5-CR(180°)	5	10.16	12.70	M2050-13-CR(180°)	13	30.48	33.02
M2050-6-CR(180°)	6	12.70	15.24	M2050-14-CR(180°)	14	33.02	35.56
M2050-7-CR(180°)	7	15.24	17.78	M2050-15-CR(180°)	15	35.56	38.10
M2050-8-CR(180°)	8	17.78	20.32	M2050-16-CR(180°)	16	38.10	40.64
M2050-9-CR(180°)	9	20.32	22.86	M2050-17-CR(180°)	17	40.64	43.18

Ключевые особенности

Поляризационные выступы помогают предотвратить неправильное соединение, обеспечивая определенную ориентацию разъема.
Заделка IDC обеспечивает быструю сборку без пайки.
Положительное выравнивание повышает надежность соединения.
Снижает риск несоответствия во время установки.
Совместим со стандартными разъемами 2,54 IDC.
Прочный корпус обеспечивает надежное удержание кабеля.
Огнестойкий корпус UL94V-2, соответствует требованиям RoHS

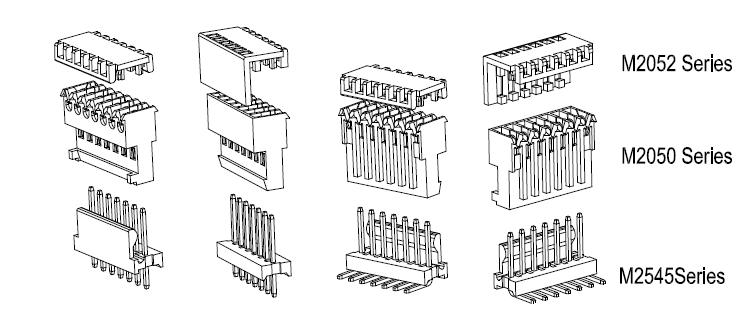

Схема стыковки

Разработан для использования с крышками корпуса серии M2052 , эффективно предотвращая повреждение открытых контактных клемм пылью, влагой и посторонним мусором.
M2050-NC (180°) : Непрямое соединение печатной платы; сочетается с разъемами печатных плат серий M2545 и M2545R для обеспечения надежного соединения провод-плата.

Часто задаваемые вопросы по инженерным вопросам

Вопрос 1: Какие размеры проводов поддерживаются разъемами IDC 2,54?

О: Обычно поддерживается калибр 22–26 AWG, в зависимости от конкретного номера детали.

В2: Требуется ли пайка для завершения?

О: Нет. Технология IDC обеспечивает процесс заделки проводов без пайки.

В3: Какова функция проходной конструкции?

A: Он позволяет сигналам проходить через разъем для шлейфового или линейного подключения.

Вопрос 4. Каковы последствия использования 2.54 IDC Feed Through с поляризационными выступами?
О: Поляризационные выступы помогают предотвратить неправильное соединение, обеспечивая определенную ориентацию разъема. При проектировании системы убедитесь, что используются совместимые поляризованные ответные разъемы и что для выступов предусмотрен достаточный зазор. Это может значительно уменьшить количество ошибок при сборке и повысить надежность эксплуатации.

В5: Требуются ли для сборки специальные инструменты?

О: Для последовательной установки проводов рекомендуется использовать ручные или настольные инструменты для заделки проводов.

Вопрос 6: В каких приложениях обычно используются эти разъемы?

A: Промышленные средства управления, приборы, контрольно-измерительные приборы и низковольтные электронные системы.

Часто задаваемые вопросы о закупках

Вопрос 1: Каковы основные преимущества разъемов IDC по сравнению с обжимными решениями?
О: Быстрая сборка, меньшее количество компонентов и снижение трудозатрат.

В2: Доступны ли проходные и поляризационные версии с несколькими цепями?

А: Да. Доступны различные положения и конфигурации для удовлетворения различных требований к дизайну.

В3: Могут ли эти разъемы помочь сократить время сборки?

А: Да. IDC-терминация обеспечивает быстрое массовое оконцевание без зачистки проводов.

Вопрос 4. Являются ли поляризационные версии взаимозаменяемыми со стандартными разъемами IDC 2,54?

О: Они разработаны для совместимости с системой IDC 2.54 и имеют дополнительную защиту от спаривания.

В5: Какие факторы следует учитывать при выборе разъема?

О: Количество цепей, калибр проводов, требования к поляризации и среда применения.

В6: подходят ли эти разъемы для крупносерийного производства?

А: Да. Их простой процесс завершения поддерживает эффективное крупномасштабное производство.

Текущий рейтинг

3А переменного тока постоянного тока

Номинальное напряжение

250 В переменного тока постоянного тока

Рабочая температура

от -25 ºC до +85 ºC

Контактное сопротивление

10 мОм макс.

Сопротивление изоляции

5000 МОм мин.

Выдерживаемое напряжение

750 В переменного тока/минуту

МатериалL

Корпус: Нейлон UL94V-2

Терминал: Латунь

Заканчивать

луженый

Позолоченный

Ориентация

180°

Размер провода

АРГ22

AWG24

AWG26

1. Бытовая техника

Применение: внутренние соединения на платах управления, проводка датчиков, межмодульные соединения сигналов/питания.

Преимущества:

Крупносерийное производство → IDC-соединения снижают затраты на сборку.

Модульная конструкция → позволяет быстро заменить печатную плату.

Слаботочные приложения → соответствуют номиналам MTA 100 (обычно 3–5 А).

2. Промышленная автоматизация/управление

Применение: ПЛК, приводы, датчики, роботизированные модули.

Характеристики:

Высокие требования к надежности.

Модульность и простота обслуживания.

Высокая плотность контактов → поляризационные выступы предотвращают неправильную установку.

3. Автомобильная электроника (слаботочные сигналы)

Применение: Приборные панели, датчики, модули управления.

Характеристики:

Высокая надежность и безошибочное подключение → пригодятся поляризационные вкладки.

4. Коммуникационное/сетевое оборудование

Применение: базовые станции, маршрутизаторы, серверы (внутренние сигнальные соединения).

Характеристики: Умеренное количество, важная надежность и защита от ошибок.

сопутствующие товары

Похожие новости

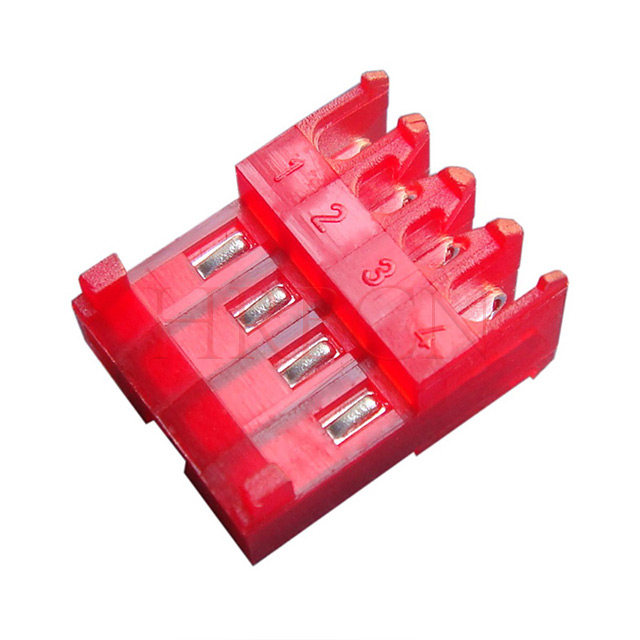

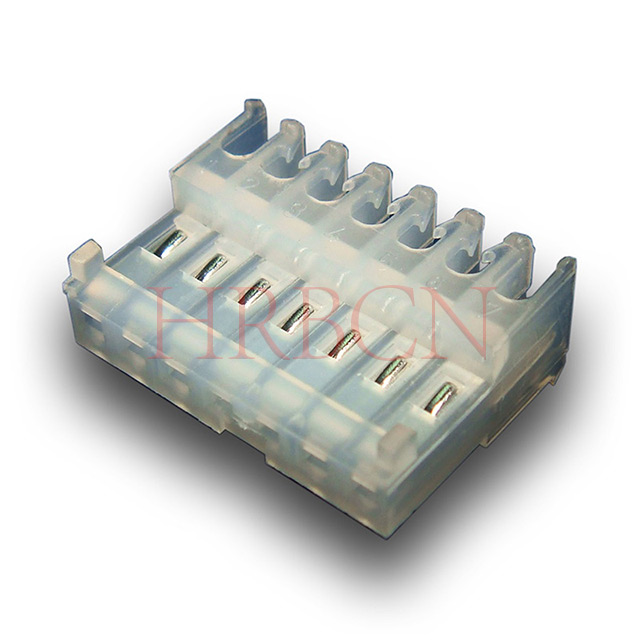

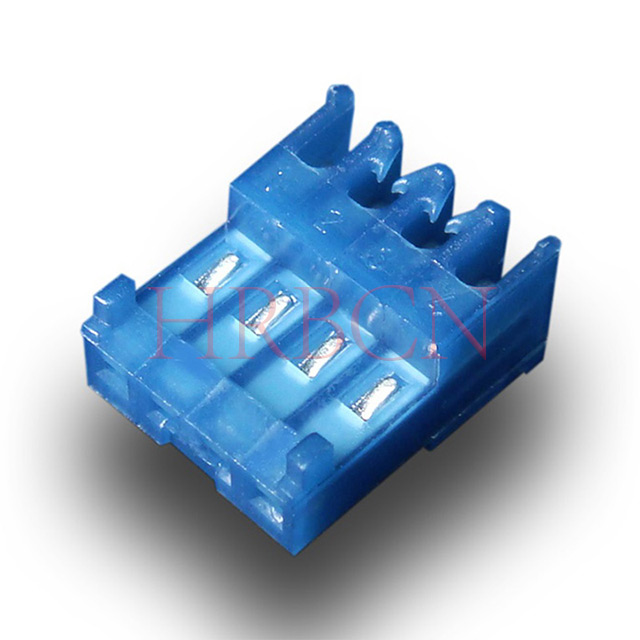

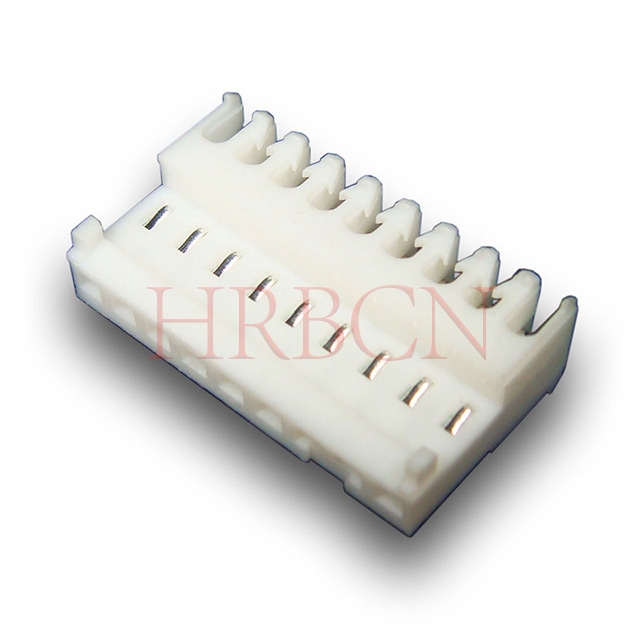

Проходное соединение IDC с поляризационными выступами. Разъем M2050-NCR (180°).
