Выход из строя разъема в суровых условиях приводит к быстрому прекращению работы. Нарушение уплотнения приводит к повреждению оборудования, угрозам безопасности и простоям в работе. Указание водонепроницаемого разъема выходит далеко за рамки проверки водонепроницаемости. Инженеры и группы закупок должны согласовать классы защиты с реальными механическими, электрическими и экологическими реалиями на местах. Выбор неправильного компонента приводит к проникновению влаги, гальванической коррозии или термическому разложению.
Вам нужна надежная основа для оценки степени защиты IP, материаловедения, электрических характеристик и конфигураций монтажа. Такой подход поможет вам выбрать именно тот компонент для промышленного, морского, возобновляемого источника энергии или использования на открытом воздухе. Понимая взаимосвязь воздействия окружающей среды и электрических характеристик, вы проектируете надежные системы, способные выдерживать суровые условия.
Классы IP требуют контекста: IP67 защищает от временного погружения (до 1 метра на 30 минут), тогда как IP68 предназначен для постоянного погружения, но требует проверки конкретных ограничений глубины и продолжительности, указанных производителем.
Термическое и электрическое снижение характеристик: Закрытые, водонепроницаемые помещения задерживают тепло. Электрические требования (ток/напряжение) должны оцениваться наряду с рабочими температурами, чтобы предотвратить термическую деградацию.
Материаловедение диктует долговечность: выбор между нейлоном, поликарбонатом или металлическими сплавами напрямую влияет на устойчивость разъема к ультрафиолетовому излучению, химическому воздействию, соляному туману и физическому воздействию.
Целостность установки имеет решающее значение: надежность водонепроницаемого разъема зависит от его установки. Несоответствие кабельных вводов и неправильный момент затяжки сопряжения являются основными причинами проникновения помех в полевых условиях.

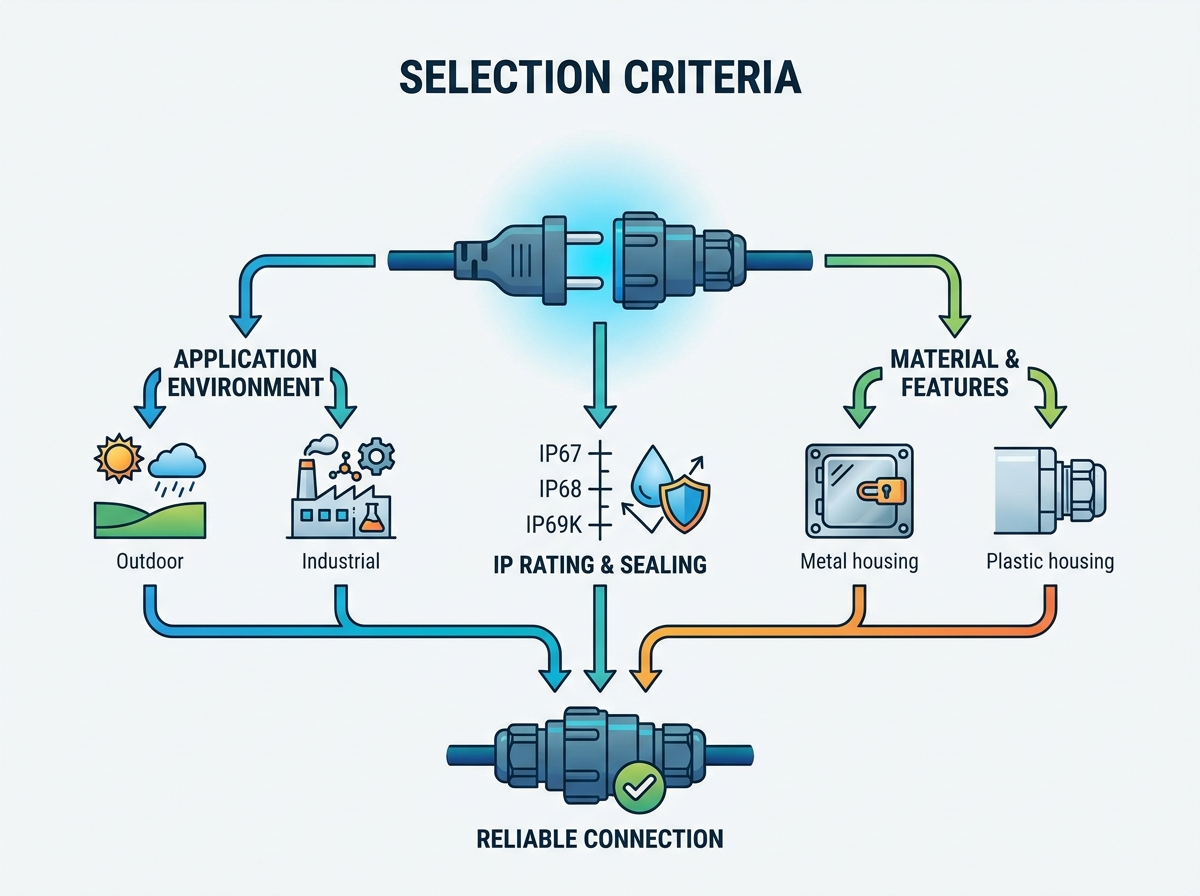

Как выбрать правильный водонепроницаемый разъем
Базовые уровни воздействия на окружающую среду
Составление карты точных условий окружающей среды — первый шаг при выборе компонентов. Вы должны оценить уровень влажности окружающей среды, угол падения прямого дождя, риски погружения в воду и требования к промывке под высоким давлением. Компонент, рассчитанный на случайные брызги, быстро выходит из строя, если подвергается постоянным циклам высокой влажности. Колебания температуры заставляют воздух внутри шкафов расширяться и сжиматься. Это создает эффект вакуума, который активно вытягивает влагу через слабые уплотнения. В полевых условиях, таких как морские ветряные электростанции или заводы по переработке сельскохозяйственной продукции, этот эффект вакуума является основным фактором проникновения воды.
Вторичные экологические угрозы часто диктуют окончательный выбор материала. В морской среде оборудование подвергается воздействию агрессивной соленой воды, что требует специальной защиты от соляного тумана для предотвращения гальванической коррозии. На промышленных предприятиях используются смазочно-охлаждающие жидкости, гидравлические масла или агрессивные газы, которые разрушают стандартные резиновые уплотнения. В сельскохозяйственных условиях высокий уровень запыленности сочетается с воздействием аммиака. Вы должны сопоставить эти вторичные угрозы с химической совместимостью корпуса и уплотнительных прокладок. Уплотнение, которое идеально блокирует воду, может раствориться под воздействием промышленных смазочных материалов.
Факторы механического и термического напряжения
Непрерывная вибрация, физические удары и циклические перепады температур со временем серьезно влияют на целостность уплотнений и запирающих механизмов. Тяжелая техника, экскаваторы и штамповочные прессы подвергают проводку воздействию постоянной кинетической энергии. Эта вибрация ослабляет резьбовые соединения или разрушает байонетные замки, если в них отсутствуют антивибрационные механизмы. Когда замок хоть немного ослабляется, сжатие внутреннего уплотнительного кольца падает. Это мгновенно ухудшает водонепроницаемость, позволяя влаге проникать в контактную камеру.
Соединители проводов для наружного применения сталкиваются с дополнительными проблемами, связанными с длительным воздействием ультрафиолета и суровыми погодными условиями. Ультрафиолетовое излучение разрушает стандартные пластмассы, в результате чего они становятся хрупкими и трескаются при минимальном физическом воздействии. Экстремальный холод делает резиновые прокладки жесткими, снижая их способность сохранять герметичность под давлением. Необходимо оценить диапазон рабочих температур как жесткого корпуса, так и гибких уплотнительных компонентов, чтобы обеспечить долговременную механическую стабильность в любое время года.
Отраслевые сертификаты и соответствие нормативным требованиям
Выбор компонентов, соответствующих конкретным отраслевым стандартам, не подлежит обсуждению для критически важной инфраструктуры. Списки UL подтверждают безопасность от пожара и поражения электрическим током, гарантируя, что материалы не будут действовать как ускоритель во время короткого замыкания. Соответствие RoHS гарантирует, что материалы не содержат опасных веществ, что является обязательным для глобального распространения. Для морских приложений стандарты NMEA диктуют конкретные критерии производительности навигационных и коммуникационных сетей, подверженных воздействию стихии.
Сертифицированные компоненты упрощают процесс окончательного утверждения крупных промышленных и автомобильных сборок. Создавая систему с использованием предварительно сертифицированных деталей, вы снижаете нагрузку на тестирование конечного продукта. Это ускоряет вывод продукта на рынок и сводит к минимуму риск провала проверки соответствия. Соответствие нормативным требованиям действует как надежный фильтр на начальном этапе поиска, мгновенно отсеивая некачественные компоненты, которые не выдерживают тщательного стороннего тестирования.
Анализ стоимости отказа
Чтобы оценить истинное влияние выбора компонентов, необходимо выйти за рамки первоначального заказа на поставку. Вам нужна система, позволяющая сопоставить первоначальную стоимость высококачественных промышленных компонентов с потенциальными последствиями сбоя системы. Дешевый пластиковый корпус может сэкономить несколько долларов на сборочной линии, но он влечет за собой огромные расходы в полевых условиях, когда он трескается под давлением.
Рассчитайте финансовые последствия простоя системы, отправки на экстренное техническое обслуживание и полной замены оборудования. В удаленных солнечных установках или морских платформах стоимость рабочей силы по отправке технического специалиста для замены одного вышедшего из строя компонента часто значительно превышает цену детали. Инвестиции в надежный водонепроницаемый разъем с высоким рейтингом служат страховкой от катастрофических сбоев в работе и опасных коротких замыканий.
IP67, IP68 и IP69K: объяснение характеристик водонепроницаемых разъемов
Незамеченная первая цифра: попадание пыли и твердых частиц
Система рейтинга IP (защита от проникновения) состоит из двух цифр, однако первую цифру часто упускают из виду. «6» в IP67 и IP68 означает полную пыленепроницаемую защиту от мелких частиц. Этот рейтинг так же важен, как и водонепроницаемость во многих средах. Производственные предприятия производят металлическую пыль, сельскохозяйственные предприятия производят органические частицы, а наружные солнечные батареи постоянно сталкиваются с песком, переносимым ветром.
Если пыль проникает в корпус, она покрывает электрические контакты. Это увеличивает контактное сопротивление, генерирует избыточное тепло и в конечном итоге приводит к отказу электрической системы. В высоковольтных приложениях накопление проводящей пыли создает непредвиденные пути, ведущие к коротким замыканиям или искрению. Пыленепроницаемое уплотнение обеспечивает стабильные электрические характеристики независимо от качества окружающего воздуха, сохраняя внутренние контакты чистыми и проводящими.
IP67: Реальность временного погружения
IP67 — один из наиболее распространенных классов, но его ограничения часто неправильно понимаются в полевых условиях. Стандарт определяет строгие параметры: защита от попадания воды при временном погружении на глубину до 1 метра на срок до 30 минут. Это статическое испытание, проводимое в контролируемых лабораторных условиях. Он не учитывает динамическое давление воды, текущие течения или длительное воздействие влаги.
Этого рейтинга вполне достаточно для наружного освещения, автомобильной техники или условий, подверженных сильному дождю и временным лужам. Он защищает оборудование во время паводков или случайных падений на мелководье. Однако IP67 совершенно не подходит для стационарных подводных установок, освещения бассейнов или морских корпусов. Развертывание компонента IP67 в условиях постоянного погружения гарантирует возможный отказ, поскольку вода медленно проникает через уплотнения.
IP68: непрерывное погружение и характеристики производителя
Распространенное в отрасли заблуждение предполагает, что IP68 представляет собой универсальный стандарт чрезвычайной глубины. На самом деле цифра «8» просто означает, что компонент рассчитан на длительное погружение в воду в условиях, более суровых, чем IP67. Точную глубину и продолжительность определяет производитель. Один компонент IP68 может быть рассчитан на 2 метра в течение 24 часов, а другой — на 50 метров на постоянной основе.
Вы должны запросить у производителей конкретные данные испытаний относительно точных пределов глубины и продолжительности для заявлений IP68. Никогда не используйте эти компоненты в морских, глубоководных или критически важных системах управления жидкостями без проверки основных параметров испытаний. Всегда проверяйте, применяется ли номинал только тогда, когда компонент полностью соединен, или отдельные половины сохраняют номинал при отсоединении. Многие разъемы IP68 теряют всякую защиту в тот момент, когда они разъединены.
IP69K: Мойки под высоким давлением и при высоких температурах
IP69K был разработан для специализированного промышленного применения, требующего агрессивных санитарных условий. Этот рейтинг указывает на устойчивость к струям воды под высоким давлением (80–100 бар) при высоких температурах (80°C). Тестирование включает распыление компонента под разными углами с очень близкого расстояния на вращающемся поворотном столе. Этот рейтинг не касается глубины; речь идет о выживании при жестоких, локализованных механических воздействиях и тепловых ударах.
Заводы по переработке продуктов питания и напитков, фармацевтическое производство и тяжелое медицинское оборудование в значительной степени полагаются на компоненты со степенью защиты IP69K. В этих средах для поддержания гигиены используются едкие чистящие средства и пар. Стандартные уплотнения IP67 или IP68 разрушаются с помощью мойки высокого давления. Корпуса IP69K имеют специальную геометрию и прочные уплотнения, которые отводят воду с высокой скоростью и противостоят химическому разложению.
| Степень | защиты от воды Уровень | защиты Параметры испытаний | Идеальное применение в полевых условиях |
| IP67 | Временное погружение | Глубина 1 метр в течение 30 минут (статика) | Наружное освещение, воздействие сильного дождя, временные лужи. |
| IP68 | Непрерывное погружение | Определяется производителем (например, 5 метров в течение 72 часов) | Подводные датчики, морское оборудование, затопленные хранилища. |
| IP69К | Промывка под высоким давлением | Давление 80-100 бар при 80°C с близкого расстояния | Пищевая промышленность, медицинская санитария, чистка тяжелого оборудования. |
Типы водонепроницаемых соединителей и их применение
Круглые водонепроницаемые разъемы (питание и передача данных)
Стандартные круглые форматы, такие как серии M8 и M12, доминируют в промышленной автоматизации, сенсорных сетях и робототехнике. Их цилиндрическая конструкция естественным образом распределяет механическое напряжение и обеспечивает высокоэффективную поверхность для сжатия уплотнительного кольца. Механизм резьбового соединения обеспечивает надежное, виброустойчивое соединение, которое поддерживает постоянное давление на водонепроницаемое уплотнение даже при установке на вибрирующее оборудование.
Круговой формат вышел далеко за рамки простой подачи энергии. Теперь вы можете выбрать водонепроницаемые варианты RJ45, USB и оптоволокна, заключенные в прочные круглые корпуса. Это обеспечивает надежную и высокоскоростную передачу данных в суровых производственных условиях. Широкое внедрение стандартизированных форм-факторов обеспечивает совместимость устройств различных производителей. Инженеры получают совместимые компоненты от различных мировых поставщиков, не меняя архитектуру своей системы.
Водонепроницаемые разъемы для монтажа на панели
Решения для монтажа на панели направляют питание или данные через корпуса оборудования, аккумуляторные системы и панели управления. Они служат важным мостом между суровой внешней средой и защищенной внутренней электроникой. Конструкция обычно включает в себя корпус с резьбой, который проходит через вырез в стенке корпуса и фиксируется внутри контргайкой.
Общий рейтинг IP корпуса полностью зависит от целостности прокладки панели. Необходимо оценить толщину стенки корпуса, чтобы убедиться, что контргайка достаточно сжимает прокладку. Неровные поверхности панели, заусенцы вокруг выреза или неправильный момент затяжки крепежной гайки создают микроскопические зазоры. Эти зазоры приводят к неизбежному попаданию воды, разрушающей расположенную внутри чувствительную электронику.
Линейные и сращиваемые разъемы
Решения Inline и Splice управляют соединениями кабелей в распределенных системах. Они широко используются в архитектурном наружном освещении, обширных массивах солнечной энергии и модульных аккумуляторных системах хранения энергии. Эти компоненты позволяют монтажникам надежно соединять несколько сегментов кабеля, сохраняя при этом постоянный водонепроницаемый барьер по всей сети.
Инженеры оценивают компромисс между вариантами, устанавливаемыми на месте, и кабелями заводской формовки. Устройства, устанавливаемые на месте, позволяют техническим специалистам обрезать кабели до нужной длины на месте, обеспечивая максимальную гибкость при установке. Однако они полагаются на умение технического специалиста правильно собрать уплотнения. Заводские заформованные кабели обеспечивают гарантированную целостность уплотнения непосредственно от производителя, исключая человеческую ошибку, но они требуют точных расчетов длины на этапе проектирования.
Прямоугольные соединители для тяжелых условий эксплуатации
Приложения, требующие большого количества контактов или модульной конфигурации, полагаются на прочные прямоугольные конструкции. Они широко распространены в суровых условиях производства, железнодорожных системах и тяжелом машиностроении. Прямоугольный форм-фактор позволяет использовать модульные вставки. Вы объединяете сильноточную мощность, низковольтный сигнал и пневматические линии в одном прочном корпусе.
Эти корпуса обычно отливаются из алюминиевых сплавов и оснащены прочными стопорными рычагами, а не кольцами с резьбой. Запирающие рычаги обеспечивают огромное механическое преимущество, сжимая толстые прокладки по периметру для достижения степени защиты IP65, IP67 или IP68. Они выдерживают экстремальное физическое насилие, летающие обломки и случайные удары о производственный цех, не нарушая при этом внутренние соединения.
Основные электрические характеристики и характеристики материалов водонепроницаемых разъемов
Соответствие номинального тока и напряжения
Точный расчет потребляемой мощности имеет важное значение для безопасности системы. Вы должны оценить максимальный непрерывный ток и пиковое напряжение, которые будет испытывать цепь. Применение запаса прочности необходимо, особенно в приложениях с высокой потребляемой мощностью, таких как аккумуляторные системы и промышленные двигатели. Эксплуатация компонента на абсолютном максимальном номинале сокращает срок его службы и увеличивает риск отказа во время неожиданных скачков напряжения.
Вы должны учитывать риск температурного выхода из-под контроля в плотно закрытых водонепроницаемых средах. Поскольку эти корпуса герметичны, они существенно ограничивают рассеивание тепла. Когда ток протекает через контакты, электрическое сопротивление генерирует тепло. Если это тепло не может уйти, внутренняя температура повышается, что еще больше увеличивает сопротивление. Вы сверяетесь с кривыми температурного снижения характеристик производителя, чтобы отрегулировать максимально допустимый ток в зависимости от рабочей температуры окружающей среды. Игнорирование термического снижения номинальных характеристик приводит к расплавлению корпуса и возгоранию электрооборудования.
Контактные материалы и покрытие
Проводящие элементы внутри корпуса определяют электрическую надежность соединения. Базовые металлы, такие как латунь или медные сплавы, обеспечивают структурную основу, но покрытие поверхности определяет производительность. Вы сравниваете золото, серебро и олово, исходя из конкретных требований применения. Каждый материал по-разному реагирует на механический износ, электрические нагрузки и воздействие окружающей среды.
Позолота обеспечивает превосходную коррозионную стойкость и отличную проводимость для сигналов низкого уровня. Он идеально подходит для передачи данных и приложений, требующих большого количества циклов соединения, поскольку устойчив к микротрентированию. Серебряное покрытие обеспечивает высочайшую электропроводность, что делает его стандартным выбором для мощных и сильноточных устройств, хотя оно подвержено потускнению. Олово является экономичным вариантом для статических слаботочных соединений с очень небольшим количеством циклов соединения, но оно подвержено фреттинг-коррозии при сильной вибрации.
| Материал покрытия | Первичное применение | Уровень проводимости | Коррозионная стойкость | Цикл сопряжения Долговечность |
| Золото | Данные, датчики, низкое напряжение | Высокий | Отличный | Очень высокий (устойчив к раздражению) |
| Серебро | Высокая мощность, моторные приводы | Очень высокий | Умеренный (Тускнеет) | От умеренного до высокого |
| Олово | Статическая мощность, экономичность | Умеренный | От низкого до среднего | Низкий (склонен к раздражению) |
Выбор материала корпуса
Внешний корпус выступает в качестве основной защиты от ухудшения состояния окружающей среды. Выбор материала напрямую влияет на выживаемость компонента. Нейлон (полиамид) широко используется благодаря превосходному балансу механической прочности, гибкости и устойчивости ко многим промышленным химикатам. Однако стандартный нейлон со временем впитывает влагу и разлагается под интенсивным и длительным воздействием ультрафиолета, если его специально не стабилизировать.
Поликарбонат обеспечивает превосходную ударопрочность и стабильность размеров в широком диапазоне температур. Он очень прозрачен, что делает его полезным для компонентов, требующих визуального контроля внутренних соединений. Для самых экстремальных условий металлические сплавы, такие как литой цинк или обработанный алюминий с антикоррозийным покрытием, обеспечивают непревзойденную физическую защиту. Металлические корпуса также обеспечивают электромагнитное экранирование (EMI/RFI) и устойчивость к сильным механическим ударам в тяжелых промышленных условиях.
Рекомендации по установке водонепроницаемого разъема
Совместимость кабельных вводов и уплотнений
Прочность водонепроницаемой системы зависит от ее самой слабой точки входа, которой часто является кабельный ввод. Внутреннее резиновое уплотнение сальника должно идеально соответствовать внешнему диаметру оболочки кабеля. Если кабель слишком тонкий, сальник не сможет сжаться настолько, чтобы образовать водонепроницаемую преграду. Если кабель слишком толстый, уплотнение рвется или деформируется во время сборки, создавая немедленный путь утечки.
Монтажники учитывают форму и материал оболочки кабеля. Плоские кабели или сильно текстурированные оболочки требуют специальных сальников. Стандартные круглые уплотнения оставляют микроскопические зазоры на неровной поверхности кабеля. Кроме того, кабель должен иметь надлежащую опору и иметь достаточную защиту от натяжения. Если тяжелый кабель свисает непосредственно с корпуса, боковое натяжение в конечном итоге деформирует внутренние уплотнения и вызывает утечку.
Правильный момент затяжки
Человеческая ошибка во время установки является основной причиной сбоев на объекте. Ручная затяжка резьбовых соединений весьма субъективна и редко обеспечивает точное сжатие, необходимое для степени защиты IP67 или IP68. При недостаточной затяжке уплотнительное кольцо остается свободным, позволяя воде обходить уплотнение. Чрезмерная затяжка сдавливает и необратимо деформирует уплотнительное кольцо, лишая его способности расширяться и сжиматься при изменении температуры.
Стандартизация процедур установки является обязательной для надежного развертывания на местах. Технические специалисты следуют строгим протоколам, чтобы гарантировать правильность установки каждого соединения.
Перед сборкой проверьте все уплотнительные кольца и прокладки на наличие мусора, разрывов или производственных дефектов.
Убедитесь, что внешний диаметр кабеля соответствует указанному диапазону уплотнения кабельного ввода.
Зачистите оболочку кабеля до длины, указанной производителем, чтобы предотвратить внутреннее скручивание.
Полностью вставьте контакты в корпус до щелчка запирающего механизма.
Используйте калиброванный динамометрический ключ, чтобы приложить точное усилие сопряжения, указанное производителем, ко всем резьбовым компонентам.
Примените внешнюю разгрузку от натяжения кабеля в пределах шести дюймов от разъема, чтобы предотвратить боковое напряжение на уплотнении.
Заключение
Для проектов, требующих надежной работы разъемов в промышленности, автомобилестроении и системах хранения энергии, сотрудничество с опытным производителем разъемов также может помочь упростить выбор продукции и разработку индивидуальных решений. Компания Shenzhen Haiyuncheng Electronics , основанная в 2010 году и работающая под брендом HRB, специализируется на исследованиях, разработках, производстве и продаже электрических разъемов и предлагает более 2000 серий продукции для широкого спектра применений связи.
Прежде чем выбирать материалы, проверьте базовую экологическую ситуацию на вашем объекте, чтобы выявить вторичные угрозы, такие как воздействие ультрафиолета, химические промывки или соляной туман.
Запросите у производителей конкретные данные испытаний для любых заявлений IP68, чтобы убедиться, что точные ограничения по глубине и продолжительности соответствуют вашим потребностям развертывания.
Рассчитайте запасы по тепловому снижению номинальных характеристик на основе закрытой рабочей среды, чтобы предотвратить электрические сбои, вызванные перегревом.
Внедряйте строгие протоколы установки на месте, требующие использования калиброванных динамометрических инструментов для обеспечения постоянной и надежной целостности уплотнений во всех соединениях.
Часто задаваемые вопросы
Вопрос: В чем разница между IP67 и IP68?
О: IP67 защищает от временного погружения в воду на глубину до 1 метра на 30 минут. IP68 защищает от длительного погружения в воду, но точные пределы глубины и продолжительности определяются производителем. Перед развертыванием всегда необходимо проверять конкретные параметры тестирования IP68.
Вопрос: Можно ли постоянно использовать водонепроницаемый разъем под водой?
О: Только если он имеет определенный класс защиты IP68, предназначенный для постоянного погружения на требуемую глубину. Стандартные компоненты IP67 со временем выйдут из строя под водой. Всегда сверяйтесь с техническим паспортом производителя, чтобы узнать пределы продолжительного погружения.
Вопрос: Почему водонепроницаемые разъемы перегреваются?
О: Герметичный водонепроницаемый корпус ограничивает естественное рассеивание тепла. Когда протекает электрический ток, сопротивление генерирует тепло. Если это тепло не может уйти, внутренняя температура быстро возрастает. Вы должны применить расчеты термического снижения номинальных характеристик, чтобы убедиться, что текущая нагрузка соответствует температурным условиям окружающей среды.
Вопрос: Какие материалы лучше всего подходят для наружного воздействия ультрафиолета?
Ответ: Лучшим выбором являются устойчивый к ультрафиолетовому излучению поликарбонат, специализированный нейлон, предназначенный для использования на открытом воздухе, и металлические сплавы с покрытием. Стандартные пластмассы становятся хрупкими, трескаются и теряют водонепроницаемость под воздействием длительного солнечного света и циклических погодных условий.
Вопрос: Как разъем для монтажа на панели сохраняет водонепроницаемость?
A: В основе лежит прокладка по периметру, зажатая между корпусом разъема и стенкой корпуса. Монтажную гайку следует затягивать с определенным моментом затяжки, чтобы обеспечить правильное сжатие без деформации уплотнения или деформации панели.
Вопрос: Являются ли разъемы, устанавливаемые на месте, такими же надежными, как и разъемы, изготовленные на заводе?
Ответ: Кабели заводской формовки обычно обеспечивают превосходную гарантированную целостность уплотнения, поскольку исключают ошибки, связанные с человеческим фактором. Варианты, устанавливаемые на месте, очень надежны, если собраны правильно, но их эффективность полностью зависит от технического специалиста, использующего правильный диаметр кабеля и момент затяжки сопряжения.
