Водонепроницаемый разъем HRB 2,5 мм, разъем для печатной платы M2531R

Большинство промышленных водонепроницаемых разъемов имеют большие размеры, сложны в сборке и дороги. Водонепроницаемый разъем HRB под прямым углом между проводом и платой с шагом 2,5 мм (модель M2532/M2531R) разработан как недорогое водонепроницаемое межсетевое решение небольшого размера для автомобильных и наружных электрических систем.

Благодаря водонепроницаемости и пыленепроницаемости IP67, резиновому уплотнению и двойному запирающему механизму он гарантирует стабильное уплотнение и защиту от ослабления при вибрации, влажности и колебаниях температуры. Несколько контактов от 2×9 до 2×20 удовлетворяют разнообразные требования к проводке автомобильных камер, автомобильных аккумуляторов, электрических двухколесных транспортных средств и уличной техники.

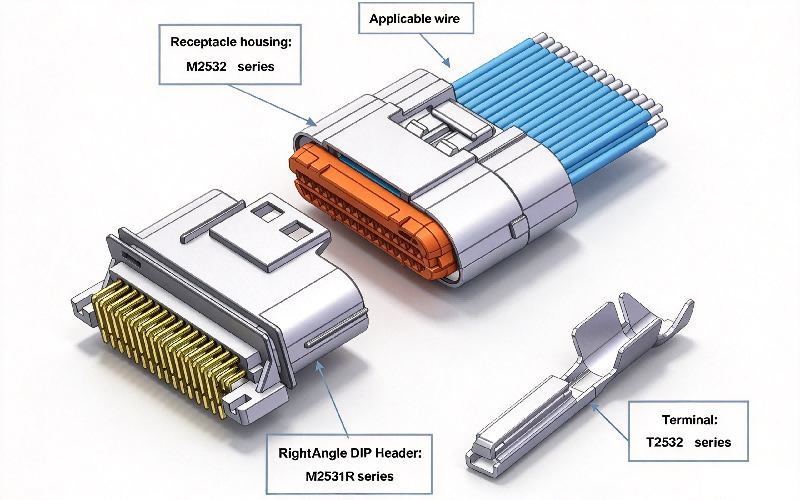

Артикул Определение

M2531R-2xN-X

      ①   ②    ③   ④

①: Номер серии позиции HRB.

②: R: Прямой угол (90°).

③: Количество контактов в ряду: 9/13/16/17/20.

④: HSG Цвет: B: черный, G: серый

Основные функции

• Степень водонепроницаемости IP67 соответствует стандарту ISO 20653, полная пыленепроницаемость и водостойкость.

• Встроенное уплотнительное кольцо из цельной резины, надежный провод и уплотнение со стороны сопряжения.

• Двойной гнездовой контакт, большая передняя фаска предотвращает повреждение втулки

• Передняя крышка позволяет обнаружить не полностью вставленные контакты гнезда.

• Полностью водонепроницаемая втулка в зоне обжима для компактной конструкции.

• Водонепроницаемое уплотнительное кольцо в зоне сопряжения предотвращает прямой контакт со стенкой изолятора.

• Широкий температурный диапазон: -40℃ ~ +125℃, адаптируется к суровым условиям работы автомобиля.

• Несколько вариантов выводов: 2×9, 2×13, 2×16, 2×17, 2×20 позиций.

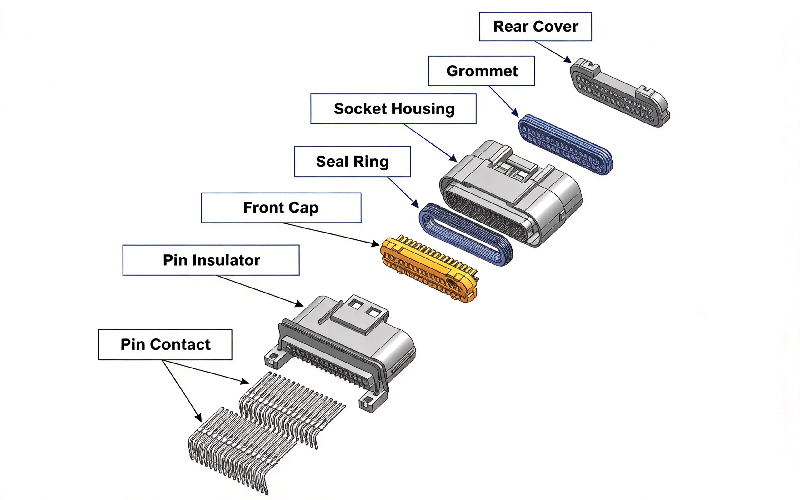

Разобранный вид

На этом покомпонентном изображении показаны все ключевые компоненты водонепроницаемого разъема, включая штыревые контакты, штыревой изолятор, переднюю крышку, уплотнительное кольцо, корпус гнезда, втулку и заднюю крышку. Многослойная уплотнительная структура обеспечивает надежную водонепроницаемость по стандарту IP67, а конструкция передней крышки помогает обнаружить неполную вставку клеммы, что повышает качество сборки.

Сценарии применения

• Водонепроницаемое соединение встроенного аккумулятора электромобиля

• Внутренняя проводка электромотоцикла

• Водонепроницаемые ремни для встроенной автомобильной камеры

• Наружный мониторинг и наружное водонепроницаемое электрооборудование

• Небольшая промышленная техника, проводка во влажной среде
