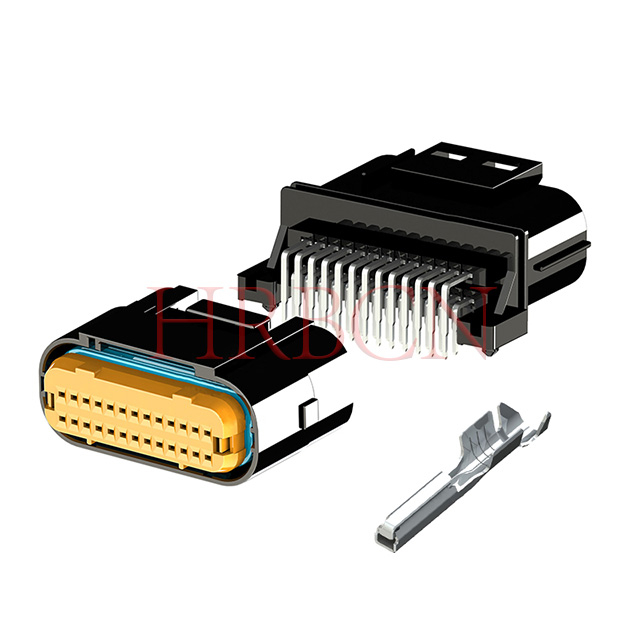

Большинство промышленных водонепроницаемых разъемов имеют большие размеры, сложны в сборке и дороги. Водонепроницаемый разъем HRB под прямым углом между проводом и платой с шагом 2,5 мм (модель M2532/M2531R) разработан как недорогое водонепроницаемое межсетевое решение небольшого размера для автомобильных и наружных электрических систем.
Благодаря классу водонепроницаемости IP67, уплотнению из твердой резины и двойному запорному механизму он гарантирует стабильное уплотнение и защиту от ослабления при вибрации, влажности и колебаниях температуры. Несколько контактов от 2×9 до 2×20 удовлетворяют разнообразные требования к проводке автомобильных камер, автомобильных аккумуляторов, электрических двухколесных транспортных средств и уличной техники.
Артикул Определение

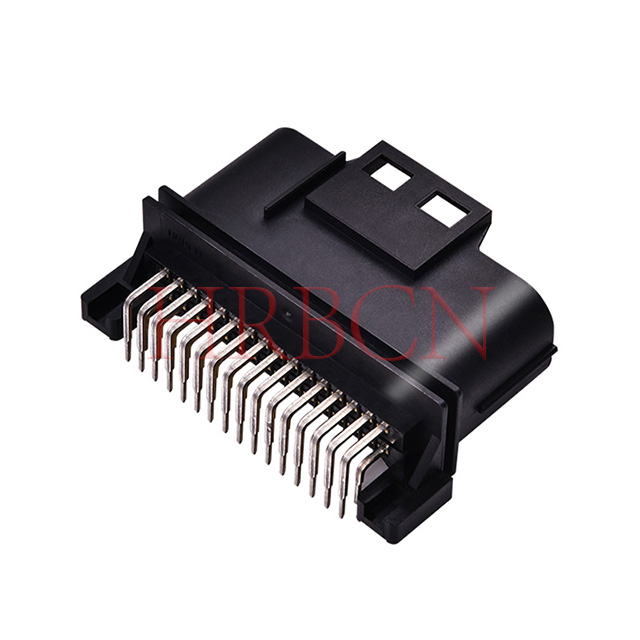

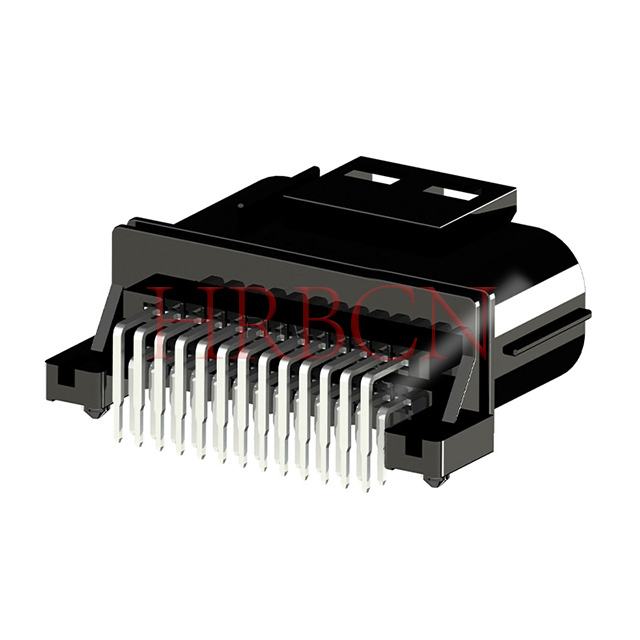

M2531R-2xN-X
① ② ③ ④
①: Номер серии позиции HRB.
②: R: Прямой угол (90°).
③: Количество контактов в ряду: 9/13/16/17/20.
④: HSG Цвет: B: черный, G: серый

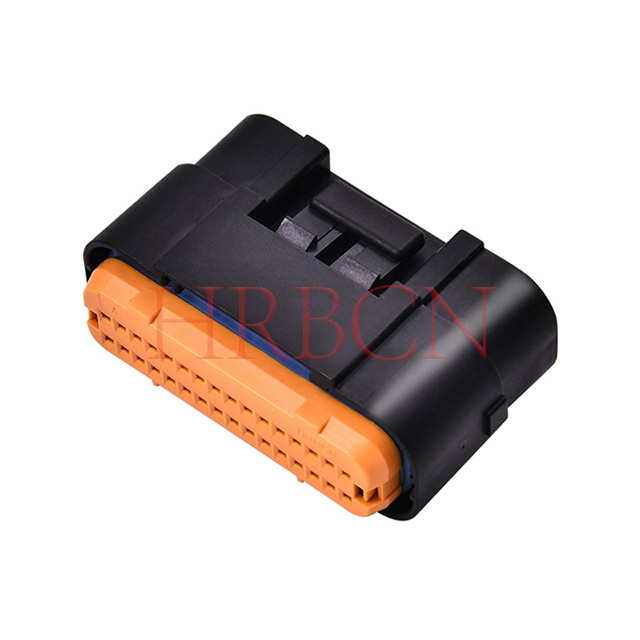

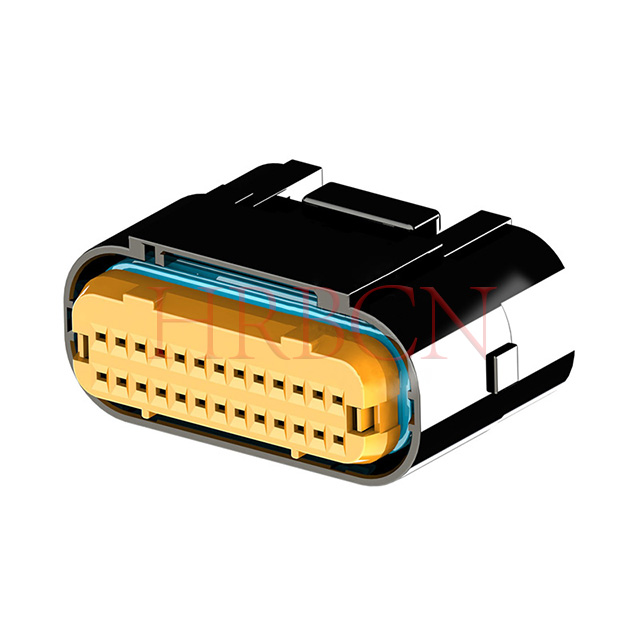

М2532-2хН-Б
① ② ③
①: Номер серии позиции HRB.
②: Количество контактов в ряду: 9/13/16/17/20.
③: HSG Цвет: B: черный
Основные функции
Класс водонепроницаемости IP67 в соответствии со стандартом IEC 60529, полная пыленепроницаемость и водостойкость.
Встроенное уплотнительное кольцо из цельной резины, надежный провод и уплотнение со стороны сопряжения.

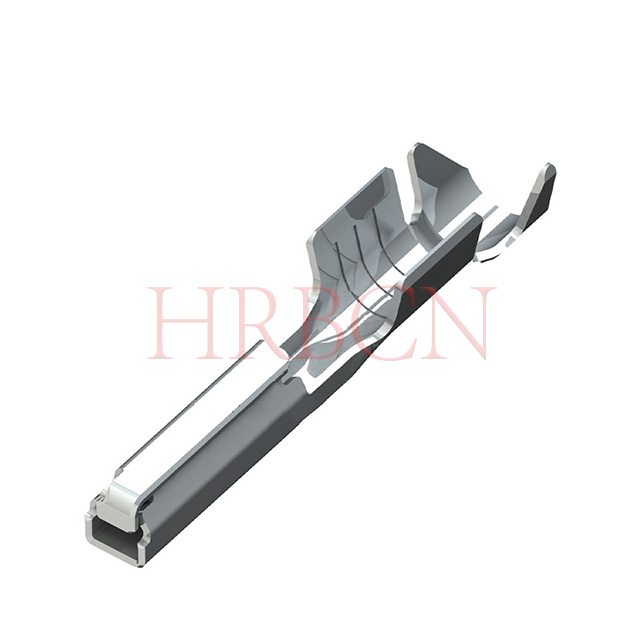

Клеммы с двойной пружиной, луженые из фосфористой бронзы, стабильное низкое контактное сопротивление
Конструкция с двойным замком: замок корпуса к клемме + внутренний замок корпуса, защита от падения во время вибрации
Компактный прямоугольный разъем для печатной платы, экономит пространство для внутренней установки оборудования.
Широкий температурный диапазон: -40℃ ~ +120℃, адаптируется к суровым условиям работы автомобиля.
Несколько вариантов выводов: 2×9, 2×13, 2×16, 2×17, 2×20 позиций.
Сценарии применения
Водонепроницаемое соединение встроенного аккумулятора электромобиля
Внутренняя проводка электромотоцикла
Водонепроницаемые ремни для встроенной автомобильной камеры
Наружный мониторинг и наружное водонепроницаемое электрооборудование
Небольшая промышленная техника, проводка во влажной среде
