Сельскохозяйственные беспилотные летательные аппараты (БПЛА) работают в самых суровых условиях для электронного оборудования. Эти сверхмощные машины подвергаются постоянному воздействию влаги, агрессивных химикатов, сильной механической вибрации и сильных механических ударов. Выбор неадекватного решения для подключения приводит непосредственно к ухудшению сигнала, короткому замыканию питания и катастрофическим сбоям во время полета. Для парка сельскохозяйственных дронов отказ одного разъема приводит к дорогостоящим простоям, потере химической полезной нагрузки и снижению эксплуатационной безопасности. Выбор правильного водонепроницаемого разъема требует выхода за рамки базовых показателей IP. Необходимо оценить герметичность, химическую стойкость, механизмы блокировки, соответствие электрической нагрузки и соотношение габаритов и веса. В этом руководстве изложены технические критерии для оценки и отбора решений по подключению для сельскохозяйственных БПЛА.
Реальность: IP67 является базовым уровнем, но водонепроницаемые разъемы IP68 или IP69K необходимы для БПЛА, подвергающихся промывке под высоким давлением или длительному воздействию жидких удобрений.
Химическая совместимость имеет решающее значение: водостойкость не равна химической стойкости; Материалы уплотнительного кольца и корпуса должны быть проверены на предмет соответствия определенным сельскохозяйственным нагрузкам (пестициды, гербициды).
Компромисс веса и долговечности: микроразъемы уменьшают сопротивление полезной нагрузки, но инженеры должны сбалансировать миниатюрность с механической прочностью, необходимой для того, чтобы выдерживать высокочастотную вибрацию ротора и жесткие приземления.
Механизмы блокировки предотвращают отказы. Системы двухтактных и резьбовых соединений обязательны для поддержания герметичности и непрерывности электрической цепи во время агрессивных маневров в полете, а также позволяют быстро проводить техническое обслуживание в полевых условиях.

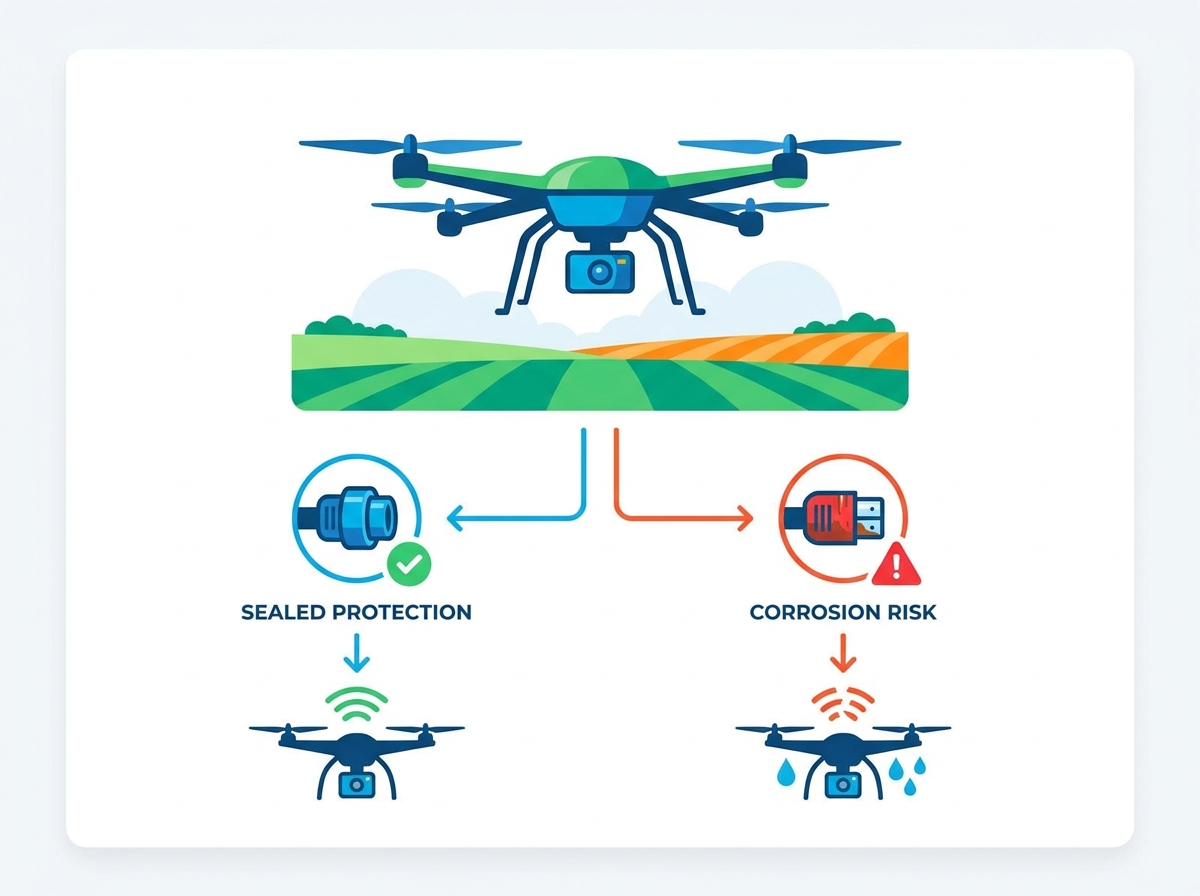

Почему сельскохозяйственным БПЛА нужны прочные водонепроницаемые разъемы
Химическое воздействие: удобрения и пестициды
Сельскохозяйственные химикаты серьезно разрушают стандартные корпуса электронных устройств и контактные контакты. Полевые операторы регулярно загружают дроны агрессивными грузами, такими как глифосат, нитрат аммония и фунгициды на основе серы. Эти химические агенты разъедают основные пластмассы и со временем разъедают низкокачественные резиновые уплотнения. Как только внешний корпус ослабнет, влага легко нарушит внутренние контакты. Вам необходимо надежное решение для подключения, разработанное специально для таких суровых условий. Успех требует использования химически инертных корпусов, изготовленных из современных полимеров, таких как PEEK или специализированных полиамидов. Вы также должны потребовать использовать специальные материалы для уплотнений, такие как FKM или Viton. Эти материалы промышленного класса предотвращают долговременную деградацию полимерной цепи. Они сохраняют структурную целостность при постоянном химическом воздействии. Мы видим, как стандартные силиконовые уплотнения набухают и теряют свою компрессионную стойкость уже через несколько недель воздействия пестицидов. FKM противостоит этому набуханию, сохраняя внутренние электрические пути сухими и безопасными.
Промывка под высоким давлением и попадание влаги
Сельскохозяйственные дроны требуют регулярной и агрессивной промывки после полета. Операторы регулярно промывают оборудование из шланга, чтобы удалить липкие химические остатки и полевой мусор. Этот необходимый процесс очистки приводит к сильному термоциклированию оборудования. Двигатели дронов и распределительные щиты часто нагреваются до 80°C во время полета с тяжелыми грузами. Когда операторы опрыскивают эти горячие компоненты водой с температурой 15°C, быстрое падение температуры создает мощный эффект вакуума внутри герметичных аппаратных корпусов. Вакуум активно вытягивает влагу через нижние уплотнения и микроскопические зазоры. Стандартные резиновые уплотнения выходят из строя при таком сильном перепаде давления. Вы должны выбрать водонепроницаемый разъем, специально разработанный для того, чтобы выдерживать как чистящие струи под высоким давлением, так и внезапный термический удар. Разъемы, в которых отсутствует надлежащее выравнивание давления или глубокая заливка, будут затягивать воду прямо в паяные соединения, что приведет к немедленному короткому замыканию при следующем включении питания.
Высокочастотная вибрация и механические удары
Вибрация, вызванная ротором, наносит ущерб традиционным сопрягаемым интерфейсам. Тяжелые сельскохозяйственные дроны генерируют высокочастотную тряску в диапазоне от 50 Гц до более 200 Гц. Это постоянное движение вызывает микрофреттинг-коррозию контактных штифтов. Микрофреттинг стирает защитное золотое покрытие, подвергая недрагоценные металлы, такие как медь или никель, быстрому окислению. Вам необходимо реализовать решение для подключения с контактами с высокой силой удержания. Устойчивость к механическим ударам не менее важна для полевых работ. Корпуса и запирающие механизмы должны выдерживать жесткое приземление, внезапное высвобождение полезной нагрузки и случайные удары. Внешняя оболочка не может треснуть или деформироваться. Любое структурное повреждение мгновенно нарушает герметичность. Мы часто видим, как дешевые пластиковые разъемы разбиваются, когда дрон сильно приземляется на неровной местности. Использование ударостойких материалов предотвращает подобные сбои в эксплуатации.
Как выбрать правильный IP-класс для водонепроницаемых разъемов БПЛА
IP67 против IP68 против IP69K: что на самом деле важно для БПЛА
Базовая водонепроницаемость остается совершенно недостаточной для тяжелых сельскохозяйственных дронов. IP67 защищает оборудование от временного погружения в воду на один метр на тридцать минут. Он отлично работает при кратковременном воздействии дождя, но выходит из строя при активном давлении. IP68 обеспечивает непрерывное погружение в воду на глубину и продолжительность, указанные производителем. Этот более высокий рейтинг защищает дорогие дроны во время случайных приземлений на воду в ирригационных прудах. IP69K выдерживает воздействие струй воды под высоким давлением и высокой температурой, распыляемых с близкого расстояния. Испытание IP69K предполагает распыление воды, нагретой до 80°C, под давлением от 80 до 100 бар. Сельскохозяйственные дроны ежедневно сталкиваются с агрессивными процедурами технического обслуживания. Операторы часто используют моечные машины для очистки затвердевших удобрений. Таким образом, IP69K все чаще становится обязательным стандартом для надежной и долгосрочной эксплуатации дронов. Не соглашайтесь на IP67, если ваш протокол обслуживания предполагает промывку под давлением.
Роль герметизации и многослойных прокладок
Настоящее водонепроницаемое соединение основано на передовых внутренних разработках. В нем используются многослойные прокладки, глубокая внутренняя заливка и уплотнительные кольца прецизионного формования. Герметизация создает абсолютную герметичность. Этот барьер блокирует проникновение как жидкости, так и мелких частиц. Сельскохозяйственные поля производят огромное количество абразивной пыли, пыльцы и сухих порошковых удобрений. Эти микроскопические частицы разрушают внутренние контакты, если повреждают корпус. Они действуют как наждачная бумага, стирая проводящее покрытие во время полетов с высокой вибрацией. Многослойные уплотнения и эпоксидная заливка обеспечивают полную изоляцию от внешней среды. Заливочные составы, такие как полиуретан или эпоксидная смола, заполняют задние полости разъема. Это предотвращает просачивание воды по жилам провода и попадание в зону контакта.
Лучшие материалы для легких и прочных разъемов для БПЛА
Пластиковый/композитный и металлический корпуса
Композитные и специальные пластмассы обеспечивают значительное снижение веса полезной нагрузки. Такие материалы, как PA66 или PEEK, обеспечивают естественную коррозионную стойкость к агрессивным сельскохозяйственным химикатам. Однако пластики жертвуют некоторой чрезвычайной ударопрочностью по сравнению со сплавами. Металлические корпуса, обычно изготовленные из алюминия или нержавеющей стали, обеспечивают превосходную прочность. Они также обеспечивают превосходную защиту от электромагнитных и радиочастотных помех для чувствительной внутренней электроники. Основной компромисс заключается в увеличении веса полезной нагрузки, что напрямую сокращает время полета. Металлы также подвержены высокой восприимчивости к гальванической коррозии при неправильном нанесении покрытия. Алюминиевые корпуса требуют жесткого анодирования или специального никелирования, чтобы выдерживать воздействие внешних условий. Вы должны тщательно взвесить эти существенные факторы, исходя из ваших конкретных требований к времени полета и условий эксплуатации.
Контактное покрытие для целостности сигнала
Покрытие контактов напрямую влияет на качество сигнала и энергоэффективность. Лужение стоит дешевле, но очень быстро окисляется в условиях высокой влажности на открытом воздухе. Позолота обеспечивает значительно превосходящие электрические характеристики. Для всех применений БПЛА вам следует указать толстое золотое покрытие, обычно от 30 до 50 микродюймов. Золото обеспечивает исключительно низкое контактное сопротивление и поддерживает высокую целостность сигнала. Он предотвращает окисление даже при воздействии влаги, удобрений и резких перепадов температур. Надежная телеметрия и точные данные GPS полностью зависят от чистых контактных поверхностей с высокой проводимостью. При выборе водонепроницаемого разъема всегда проверяйте толщину покрытия по данным производителя. Тонкое золотое напыление сотрется всего через несколько десятков циклов стыковки.
Материалы уплотнительных колец и уплотнений
Материал уплотнения определяет химическую выживаемость всего узла. Силикон обеспечивает превосходную температурную гибкость, но быстро разлагается в условиях агрессивных нефтехимических продуктов. EPDM исключительно хорошо переносит погодные условия, озон и чистую воду. Однако EPDM быстро выходит из строя при воздействии пестицидов на нефтяной основе или синтетических смазочных материалов. FKM, широко известный в промышленности как Viton, обеспечивает высочайший уровень химической стойкости.
| Материал уплотнения | Водостойкость | Химическая стойкость (пестициды) | Лучшее применение для БПЛА |
| Силикон | Отличный | Бедный | Распыление чистой воды, высокотемпературные зоны |
| ЭПДМ | Отличный | Справедливый | Общая защита от атмосферных воздействий, нехимическая полезная нагрузка |
| ФКМ (Витон) | Отличный | Отличный | Агрессивные сельскохозяйственные химикаты, удобрения, топливо |
Используйте эту строгую схему принятия решений: выберите EPDM для воздействия чистой воды, но обязательно используйте FKM для любого дрона, несущего тяжелые сельскохозяйственные грузы. FKM сохраняет свою эластичность и герметизирующие свойства даже после длительных химических ванн.
Основные электрические и механические требования к разъемам БПЛА
Требования к мощности и передаче сигнала
Сельскохозяйственные дроны требуют очень сложной электрической архитектуры. Вы должны физически или электрически отделить сильноточные линии электропередачи от низковольтных сигнальных линий. Роторы и жидкостные насосы потребляют огромный ток, поэтому для их работы требуется провод толстого сечения. Датчикам и телеметрии необходимы чистые, непрерывные сигналы по более легкому проводу. В дронах-тяжеловесах используются высоковольтные системы, часто работающие от литиевых батарей 12S или 14S. Эти системы работают при напряжении от 44,4 до 51,8 В, при этом пики тока превышают 100 ампер во время агрессивных маневров. Вы должны оценить выдерживаемое диэлектрическое напряжение, чтобы безопасно выдерживать такие тяжелые нагрузки без образования дуги. Сильноточные двигатели создают сильный электрический шум во время полета. Оцените возможности экранирования электромагнитных и радиопомех для защиты чувствительных сигналов GPS. Рассмотрите возможность использования гибридного водонепроницаемого разъема для оптимизации пространства. Гибридное решение сочетает в себе тяжелые силовые и чувствительные сигнальные контакты в одном экранированном корпусе. Это экономит важную полезную нагрузку и уменьшает количество кабелей, которые необходимо проложить через раму дрона.
Ограничения по размеру и весу (микроразъемы)
Вес разъема напрямую влияет на срок службы батареи дрона и его эффективность. Каждый дополнительный грамм сокращает доступное время полета и уменьшает общую площадь, покрываемую за один заряд. Чтобы решить проблему веса, инженеры часто обращаются к микроконнекторам. Однако крайняя миниатюризация создает новые операционные риски. Вы должны гарантировать, что уменьшенное физическое пространство не ухудшит электрические характеристики. Диэлектрическое выдерживаемое напряжение должно оставаться высоким, несмотря на меньшее расстояние между выводами. Допустимая токовая нагрузка не может упасть ниже требований двигателя. Самое главное, целостность водонепроницаемого уплотнения должна выдержать процесс миниатюризации, не становясь хрупкой. Для микроразъемов требуются микро-уплотнительные кольца прецизионного формования, которые требуют точных допусков во время производства.
Надежные механизмы блокировки и удобство использования в полевых условиях
Типы соединений определяют механическую надежность соединения. Резьбовые механизмы обеспечивают исключительную безопасность при высокой вибрации, предотвращая случайное отсоединение. Байонетные соединения обеспечивают надежный баланс скорости соединения и силы фиксации. Механизмы «тяни-толкай» превосходно подходят для быстрого развертывания и быстро меняющихся полевых сценариев. Вы должны оценить, как каждый конкретный механизм ведет себя при механическом ударе. Сбалансируйте необходимую безопасность с практичностью обслуживания в полевых условиях. Отдайте предпочтение функциям быстрого отсоединения для быстрой замены аккумуляторов между рейсами. Полевые техники часто носят плотные защитные перчатки, чтобы избежать химического воздействия. Запорный механизм должен оставаться легко управляемым, не требуя точности голых рук.
Выполните следующие действия, чтобы оценить удобство использования поля:
Проверьте разъем в толстых нитриловых или неопреновых перчатках.
Убедитесь, что механизм блокировки издает слышимый или тактильный щелчок при полном зацеплении.
Убедитесь, что механизм разблокировки не требует специальных инструментов.
Убедитесь, что конструкция корпуса предотвращает перекрёстное соединение или подключение с обратной полярностью.
Распространенные риски выхода из строя разъема БПЛА и способы их предотвращения
Высокая частота циклов подключения и длительный износ
Ежедневные сельскохозяйственные операции требуют сотен замен аккумуляторов и смены полезной нагрузки. Такая высокая частота создает огромный риск преждевременного разрушения уплотнения. Контактные штифты и внутренние удерживающие пружины быстро изнашиваются при постоянном ежедневном использовании. Чтобы уменьшить этот механический износ, выбирайте разъемы, рассчитанные на большое количество циклов соединения. Ищите рейтинги производителей, превышающие 500 полных циклов. Установите строгие графики профилактического обслуживания для своих полевых групп. Технические специалисты должны регулярно проверять и заменять внутренние уплотнительные кольца, прежде чем они выйдут из строя во время полета. Игнорирование ограничений цикла приводит непосредственно к ослаблению соединений, увеличению электрического сопротивления и внезапной потере мощности.
Неисправности кабельного ввода и заделки
Высококачественный водонепроницаемый разъем так же надежен, как и его задняя заделка кабеля. Вода часто попадает через заднюю часть корпуса, а не через переднюю сопряженную поверхность. Изгиб кабеля во время агрессивных маневров полета приводит к образованию микроскопических зазоров в плохих разъемах. Чтобы снизить этот серьезный риск, обязательно используйте специальные формованные кабельные сборки. При формовке расплавленный пластик впрыскивается вокруг стыка, создавая бесшовное водонепроницаемое соединение. Альтернативно используйте высококачественные кабельные вводы с надежной защитой от натяжения. Правильная разгрузка от натяжения предотвращает попадание влаги и защищает внутренние паяные соединения от разрушительных механических воздействий.
Цепочка поставок и стандарты соответствия
Контрафактные компоненты представляют серьезную угрозу для парка коммерческих дронов. Несертифицированные разъемы непредсказуемо выходят из строя в полевых условиях из-за некачественных материалов. Фальшивомонетчики часто используют для контактов дешевую латунь вместо бериллиевой меди, что приводит к быстрой потере напряжения пружины. Эти внезапные сбои приводят к падению дронов и разливам опасных химических веществ. Вы должны снизить этот риск, установив строгий контроль над цепочкой поставок. Требуйте полную документацию поставщика для каждой партии. Требуйте поддающихся проверке доказательств соответствия RoHS и REACH. Всегда проверяйте сторонние сертификаты тестирования IP, прежде чем утверждать какие-либо новые компоненты для массового развертывания.
Заключение
Выбор водонепроницаемого разъема для сельскохозяйственных БПЛА требует комплексной оценки степени защиты IP, химической совместимости, соответствия электрической нагрузки и виброустойчивости. Вы не можете делать покупки, основываясь на цене за единицу или базовых характеристиках. Отдайте приоритет классам IP68 или IP69K, уплотнениям FKM, высокой цикличности соединения и надежным механизмам блокировки в качестве непреложных базовых требований.
Для проектов, требующих надежных разъемов в сложных электрических условиях, компания Shenzhen Haiyuncheng Electronics , основанная в 2010 году, специализируется на исследованиях и разработках, производстве и продаже электрических разъемов под брендом HRB. В ее портфолио имеется более 2000 серий продуктов, включая водонепроницаемые разъемы IP67, IP68 и IP69K, поддерживаемые возможностями производства, проектирования и контроля качества для промышленных и других требовательных приложений.
Чтобы завершить выбор оборудования, выполните следующие действия:
Запросите физические образцы продукции от нескольких производителей, чтобы оценить качество сборки и обратную связь с тактильной блокировкой.
Проведите собственные испытания на термический удар, механическое падение и химическое воздействие с использованием вашей конкретной сельскохозяйственной полезной нагрузки.
Проконсультируйтесь напрямую с группами разработчиков разъемов для проектирования и проверки индивидуальных кабельных сборок, изготовленных методом формования.
Установите стандартизированный протокол технического обслуживания на местах для проверки контактов и замены уплотнительных колец.
Часто задаваемые вопросы
Вопрос: В чем разница между водонепроницаемым разъемом IP67 и IP68 для дронов?
О: IP67 защищает от временного погружения в воду на один метр на срок до 30 минут. IP68 допускает непрерывное погружение на определенную глубину и продолжительность, определенную производителем. Для сельскохозяйственных дронов степень защиты IP68 гарантирует, что оборудование выдержит случайную аварийную посадку на глубокой воде, в оросительных прудах или под проливным дождем без короткого замыкания.
Вопрос: Могут ли стандартные водонепроницаемые разъемы противостоять воздействию сельскохозяйственных пестицидов?
О: Нет. В стандартных разъемах обычно используются силиконовые или резиновые уплотнения из EPDM. Эти материалы разлагаются, набухают или трескаются под воздействием агрессивных нефтехимических веществ, содержащихся в пестицидах и жидких удобрениях. Вы должны использовать химически стойкие материалы, такие как FKM или Viton, чтобы поддерживать герметичность в течение длительного времени.
Вопрос: Как микроразъемы обеспечивают водонепроницаемость без ущерба для электрических характеристик?
Ответ: Микроразъемы основаны на точном конструировании, позволяющем сбалансировать размер и производительность. В них используются микро-уплотнительные кольца, технология внутренней заливки высокой плотности и точный диэлектрический зазор. Эта усовершенствованная конструкция предотвращает возникновение электрической дуги между плотно расположенными контактами, сохраняя при этом строгий барьер от проникновения влаги и пыли.
Вопрос: Какой механизм блокировки для водонепроницаемого разъема БПЛА лучше всего?
Ответ: Резьбовые механизмы обеспечивают максимальную защиту от сильной вибрации ротора. Однако для сельскохозяйственных БПЛА часто отдают предпочтение двухтактным механизмам. Они обеспечивают превосходную вибростойкость, позволяя техническим специалистам в толстых защитных перчатках выполнять быстрое отключение во время замены батарей.
Вопрос: Почему водонепроницаемые разъемы выходят из строя в полевых условиях?
О: На переднем сопряженном интерфейсе сбои в полевых условиях случаются редко. Обычно они возникают из-за неправильного подключения заднего кабеля или отсутствия защиты от натяжения. Другими основными причинами являются превышение номинальных циклов соединения, что приводит к изнашиванию контактов, а также химическая деградация уплотнительных колец из-за воздействия пестицидов.
Вопрос: Являются ли гибридные разъемы хорошим выбором для сельскохозяйственных дронов?
О: Да, гибридные разъемы отлично подходят для дронов. Они объединяют в одном корпусе тяжелые силовые контакты и тонкие сигнальные контакты, что значительно снижает вес полезной нагрузки и экономит пространство. Вы должны убедиться, что они имеют достаточную защиту от электромагнитных помех и правильное разделение напряжения, чтобы предотвратить искажение чувствительных сигналов телеметрии сильноточными шумами.
