HRB 4,0 мм водонепроницаемый провод для подключения разъема питания

HRB с шагом 4,0 мм, серия A-M4084, водонепроницаемый силовой разъем «провод-провод» со степенью защиты IP67 — это сертифицированный для автомобильной промышленности ответный разъем типа «папа-мама» типа «папа-провод». Варианты с одним или двумя рядами, совместимость с 16–24 AWG, высокая токовая нагрузка до 20 А, герметичная конструкция со степенью защиты IP67 для тяжелых условий эксплуатации в транспортных средствах и промышленной силовой проводке.

Полностью соответствует RoHS и REACH
ЛВ214(ВВ75174)
IP67

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
А-М4084М, А-П4084Ф
Марка продукта:
HRB
Код Продукта:
8536909000

Водонепроницаемый разъем с шагом 4,0 мм

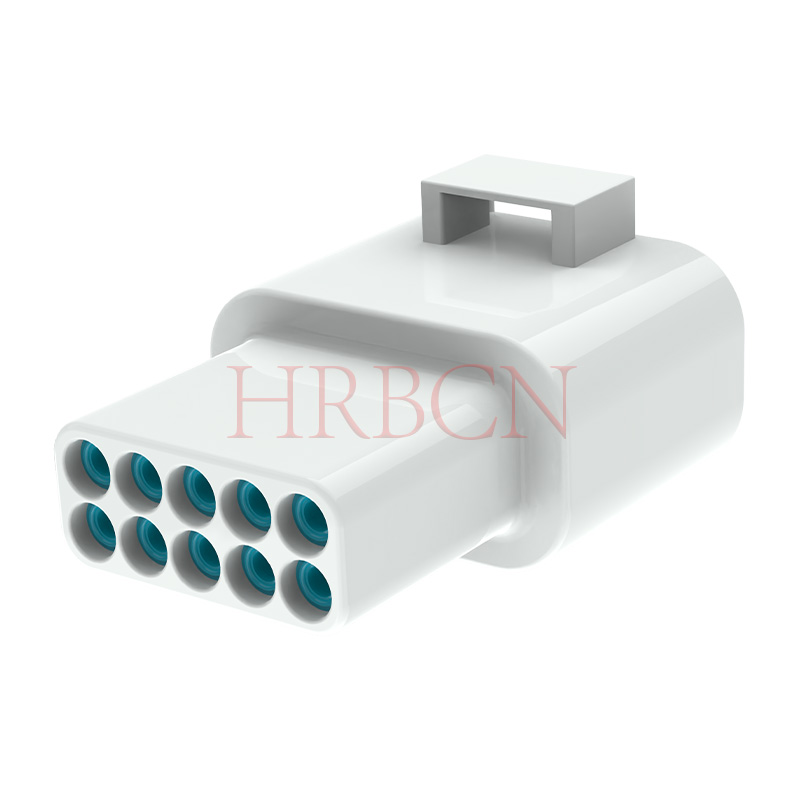

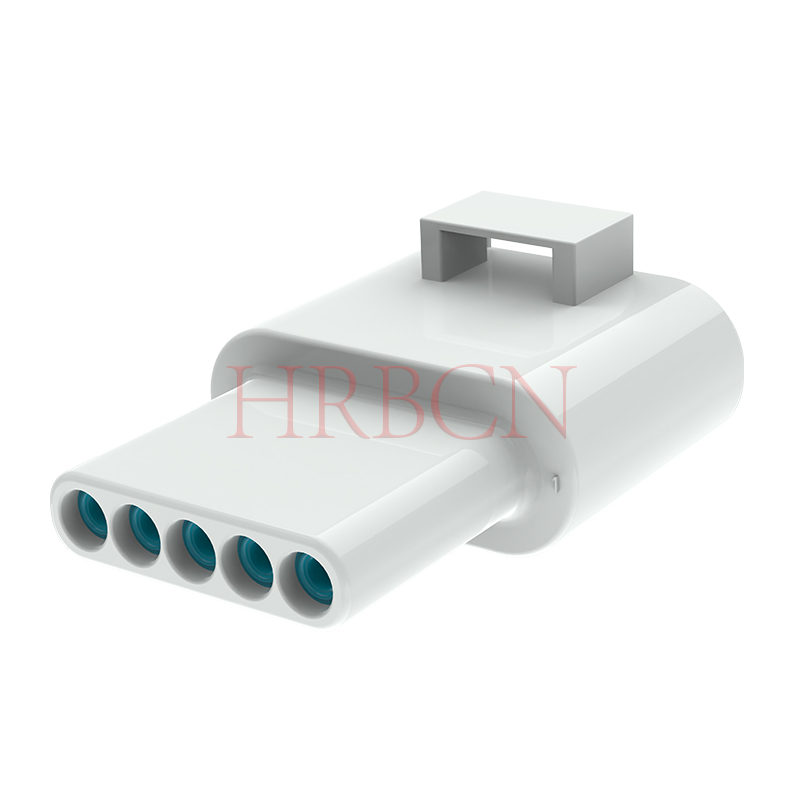

Определение артикул корпуса розетки

A-P4084F-NxN-W

① ② ③④ ⑤

①A: Сертификация автомобильного регулирования.

②P4084F: серия HRB, гнездовой корпус.

③N: Количество рядов, 1: Однорядный; 2: двухрядный

④N: Количество контактов в ряду, 2/3/4/5 контактов.

⑤W: Цвет корпуса, W: Белый

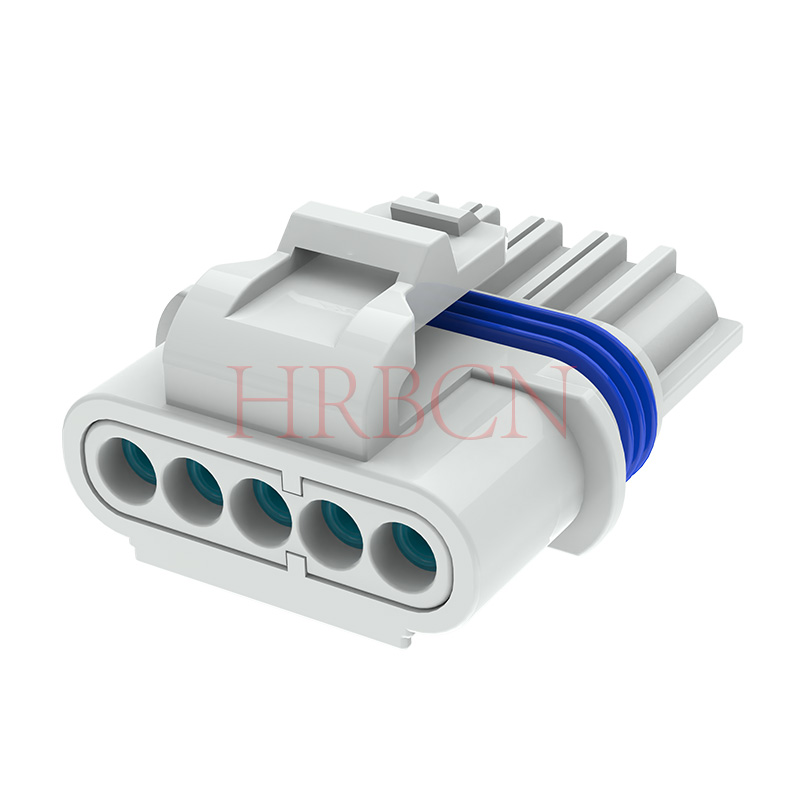

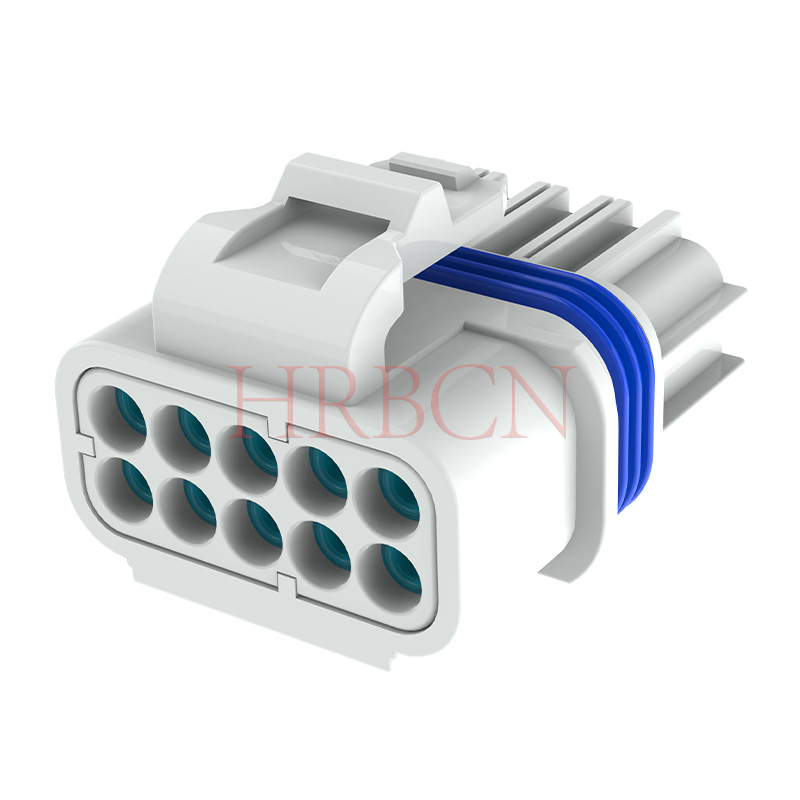

Определение P/N корпуса вилки

A-M4084M-NxN-W

① ② ③④ ⑤

①A: Сертификация автомобильного регулирования.

②M4084M: серия HRB, корпус с наружной резьбой.

③N: Количество рядов, 1: Однорядный; 2: двухрядный

④N: Количество контактов в ряду, 2/3/4/5 контактов.

⑤W: Цвет корпуса, W: Белый

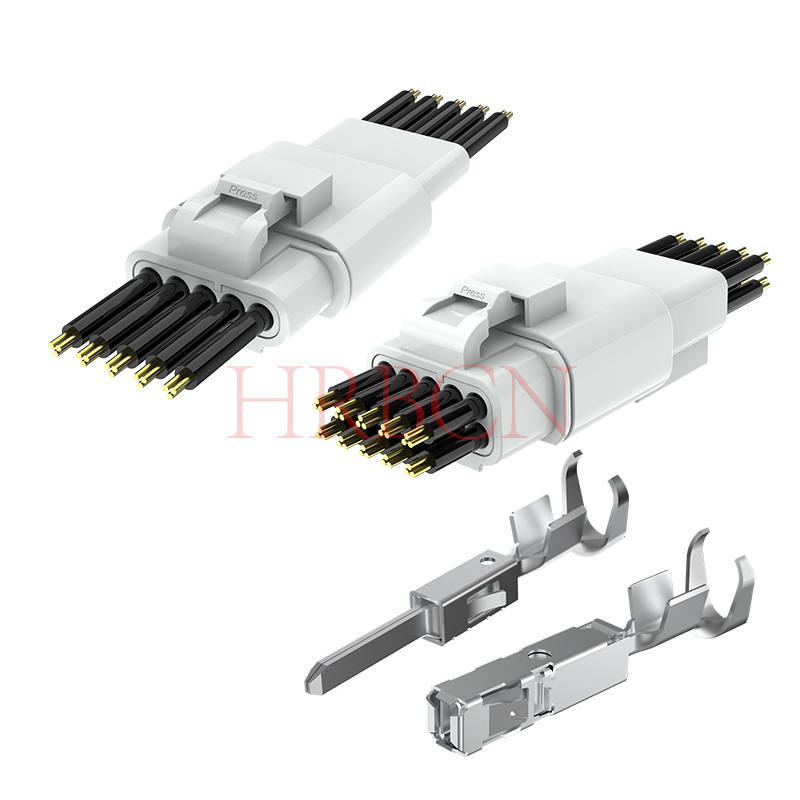

Определение P/N штыревой клеммы

A-T4084MPS-XX

① ②③

①T4084MPS: серия HRB, штекерный разъем

②X: Варианты калибра проводов: AWG16–24.

Определение P/N гнездовой клеммы

A-T4084FPS-XX

① ②③

①T4084FPS: серия HRB, гнездовой разъем

②X: Варианты калибра проводов: AWG16–24.

Ключевые особенности

Диапазон сечения проводов: 16–24 AWG (площадь поперечного сечения 1,5–0,22 мм²).

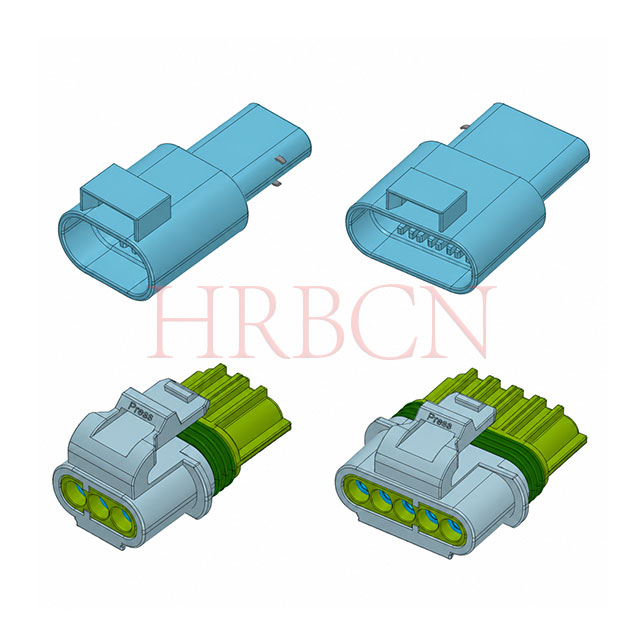

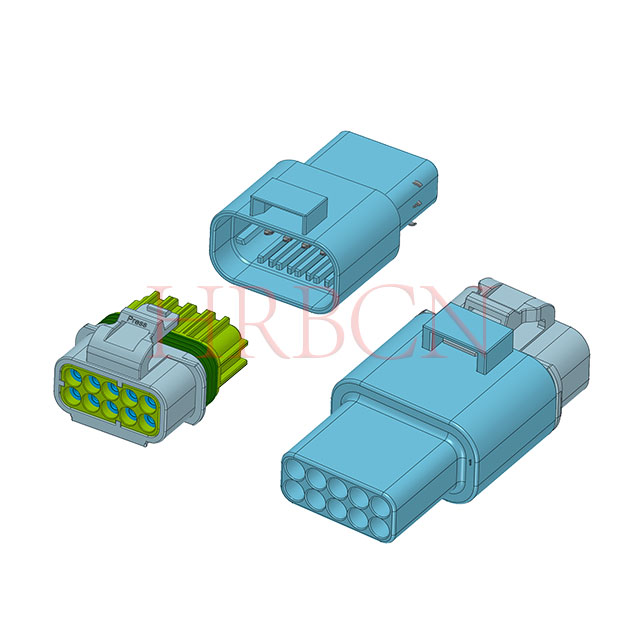

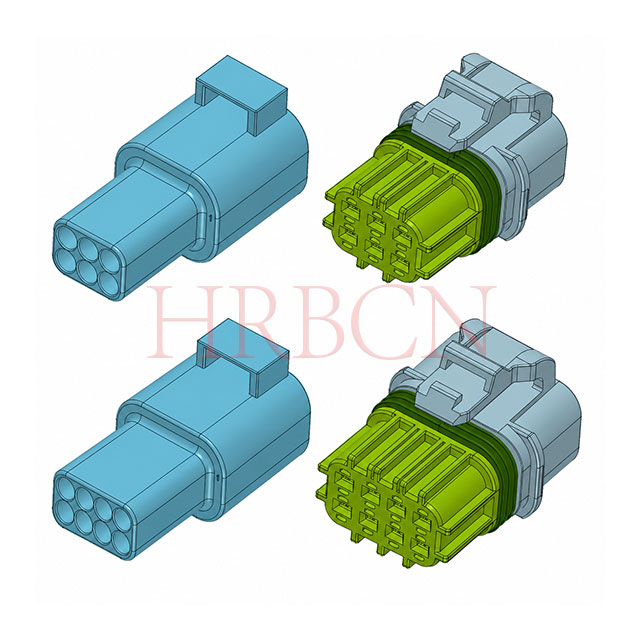

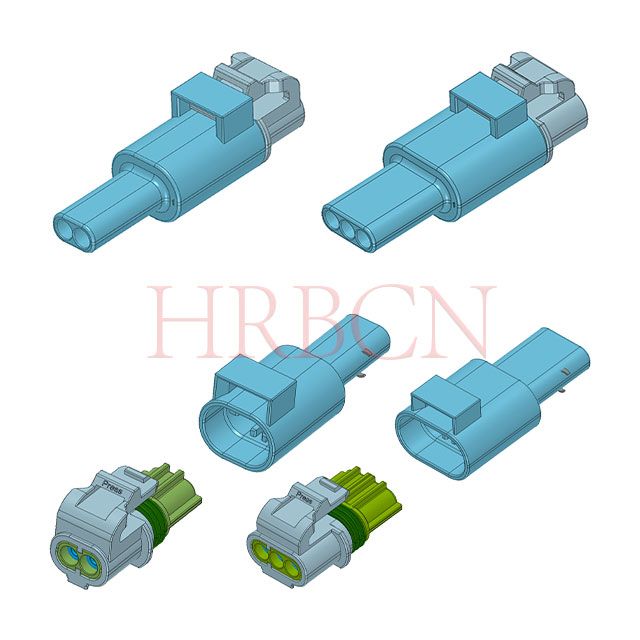

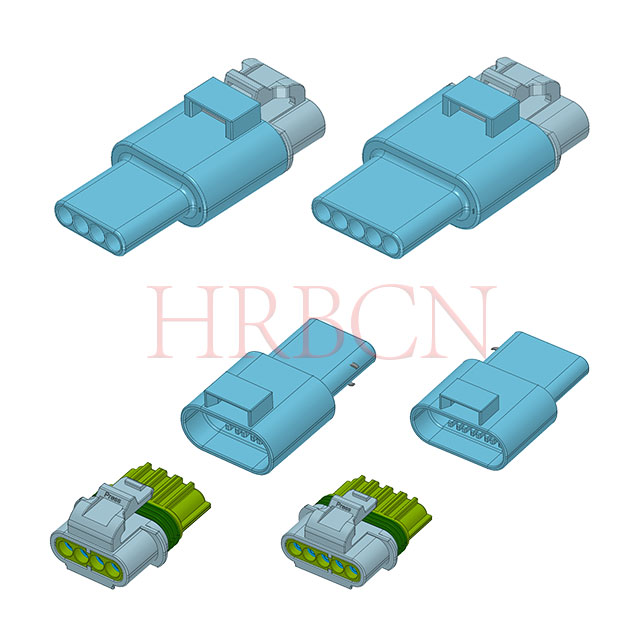

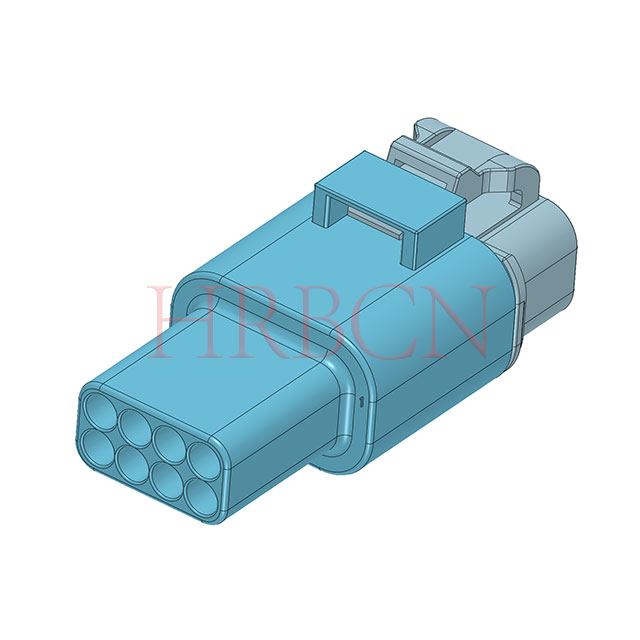

Доступные схемы расположения полостей: однорядный: 2/3/4/5 и двухрядный: 6/8/10 позиций.

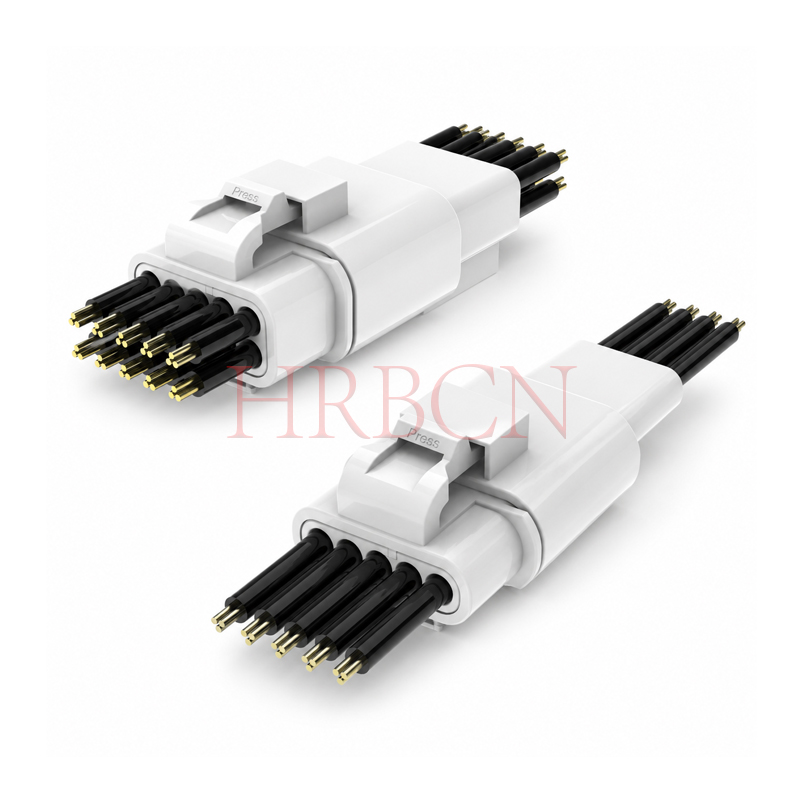

Система разъемов: провод-провод
IP67 Водонепроницаемый и пыленепроницаемый: полная двойная защита от пыли и воды; защищает от влаги, дождя и временного погружения в воду.

Разобранные виды

Водонепроницаемое уплотнение, клеммы, корпус и однопроводная водонепроницаемая вилка разработаны согласованно, чтобы обеспечить эффективность установки и надежность герметизации.

1. Новая энергия электромобилей/двухколесных транспортных средств/литиевых накопителей энергии

Для источников питания BMS, соединений PACK, встроенных зарядных устройств, нагревателей PTC и охлаждающих вентиляторов постоянного тока внутри аккумуляторных блоков.

Технические характеристики: номинальный ток 10–15 А, водонепроницаемость IPX7, диапазон рабочих температур от -40 ℃ до +125 ℃, антивибрационная конструкция и конструкция клавиш, предотвращающая ошибочное срабатывание.

2. Мощное наружное светодиодное освещение/ландшафтное освещение/освещение для выращивания растений

Подходит для настенных омывателей, прожекторов, ламп на высокой мачте и модульных источников питания.

Номинальный ток 15 А поддерживает нагрузку 300–500 Вт. Компактная конструкция с шагом 4,0 мм аккуратно помещается внутри корпуса лампы.

3. Электроинструменты/Садовая техника/Уличные роботы

Идеально подходит для подключения двигателя и аккумулятора газонокосилок, воздуходувок, бензопил, электрических инвалидных колясок и роботов-уборщиков.

Обязательные характеристики: водонепроницаемость IPX7, ток 15 А, надежная система запирания, исключительная устойчивость к падениям, пыли и воздействию воды.

4. Промышленные средства управления/Низковольтные инверторы/Сервоприводы

Применяется к портам питания компактных модулей ввода-вывода ПЛК, линиям сенсорной шины, клапанным островам и внешним интерфейсам питания для сервоприводов.

Версии для монтажа на панели служат сквозными портами питания для оборудования, а варианты с проводным соединением предназначены для установки полевой проводки.

5. Фотовольтаика/накопление энергии/инверторные системы

Используется для низковольтных цепей постоянного тока фотоэлектрических цепочек, сумматоров и жилых накопителей энергии.

Оснащен герметизацией IPX7, допустимой нагрузкой 15 А и защитой от обратной полярности, что соответствует требованиям долгосрочного обслуживания при наружной установке.

6. Умная бытовая техника/бытовая техника

Для подключения мощных компонентов тепловых насосов, сушилок для белья, посудомоечных машин и водонагревателей.

Устойчивость к пару, утечке воды и загрязнению маслом. Водонепроницаемость IPX7 и номинальный ток 15 А стали стандартными конфигурациями для бытовой техники среднего и высокого класса.

Применение водонепроницаемого разъема с шагом 4,0 мм

Часть 1. Часто задаваемые технические вопросы

Вопрос 1: Каков максимальный номинальный ток водонепроницаемого межпроводного разъема A-M4084?

A1: Доступны два варианта терминала. Стандартные медные клеммы поддерживают ток до 15 А переменного/постоянного тока; Медные клеммы с высокой проводимостью достигают 20 А переменного/постоянного тока с номинальным напряжением 600 В переменного/постоянного тока для передачи энергии.

В2: Какое сечение провода и диаметр изоляции провода подходит для этого разъема?

A2: Совместимое сечение провода находится в диапазоне 0,22–1,5 мм² (16–24 AWG). Применимый внешний диаметр изоляции провода составляет 1,1–2,4 мм, что соответствует большинству автомобильных, осветительных и аккумуляторных проводов.

В3: Какую степень водонепроницаемости и температурный диапазон выдерживает этот разъем?

A3: он обеспечивает защиту от пыли и влаги по стандарту IP67, защищая от пыли, влаги, брызг дождя и временного погружения в воду. Рабочая температура составляет -40 ℃ ~ +125 ℃, подходит для суровых условий эксплуатации под капотом, на открытом воздухе и при высоких температурах оборудования.

Вопрос 4: Какие схемы гнезд доступны для серии M4084?

A4: однорядные версии поддерживают 2/3/4/5 позиций; двухрядные версии обеспечивают 6/8/10 позиций. Корпус вилки (A-M4084M) и корпус розетки (A-P4084F) имеют одинаковые характеристики компоновки.

Вопрос 5. Какие материалы используются для корпуса и клемм и сертифицированы ли они для автомобильной промышленности?

A5: Корпус изготовлен из материала PA; клеммы - чистая медь. Все модели имеют автомобильную сертификацию, отмеченную префиксом «А» в номерах деталей, устойчивы к длительной вибрации и термоциклированию.

В6: Как уплотнительная конструкция гарантирует надежную водонепроницаемость?

A6: Водонепроницаемые уплотнения, медные клеммы, корпус PA и однопроводные водонепроницаемые вилки конструктивно согласованы в целом. Согласованная конструкция сборки повышает эффективность установки и долговременную стабильность уплотнения без риска проникновения воды после полного соединения.

Часть 2. Часто задаваемые вопросы о покупке

В1: Где я могу скачать официальную спецификацию разъема серии A-M4084?

A1: Пожалуйста, отправьте запрос в наш отдел продаж, и мы предоставим полную таблицу данных, включая определение номера детали, габаритные чертежи, электрические параметры и виды сборки в разобранном виде для оценки вашего проекта.

Вопрос 2: Какие варианты цвета доступны для корпуса M4084?

A2: Стандартный цвет корпуса — белый (с маркировкой «W» в конце PN). Цвет корпуса по индивидуальному заказу может быть разработан по вашему массовому заказу.

В3: Могу ли я получить образцы корпусов с разъемами «папа» и «мама», а также соответствующие клеммы для тестирования?

A3: Да, мы поддерживаем предоставление образцов для проверки. Если все товары отсутствуют на складе, мы организуем специальное производство машин и укажем единовременную стоимость образца со временем выполнения образца 2–3 недели.

Вопрос 4: Каков код HS этого водонепроницаемого двухпроводного разъема питания толщиной 4,0 мм?

A4: Единый код HS для серии A-M4084 — 8536909000, применимый для экспортной таможенной декларации по всему миру.

В5: В каких отраслях и приложениях широко используется этот разъем?

A5: Идеально подходит для транспортных средств на новых источниках энергии, двухколесных транспортных средств, литиевых накопителей энергии, наружного светодиодного освещения, электроинструментов, промышленного управления, фотоэлектрических накопителей и интеллектуальных бытовых приборов среднего и высокого класса с требованиями к подключению к сети IP67.

В6: Каково стандартное время выполнения заказов массового производства?

A6: Стандартные товары на складе могут быть отправлены в течение 5–7 рабочих дней. Для моделей, отсутствующих на складе и требующих серийного производства, время массового выполнения будет подтверждено отдельно после получения вашего заказа.
