HRB 4,0 мм водонепроницаемый провод для подключения разъема питания

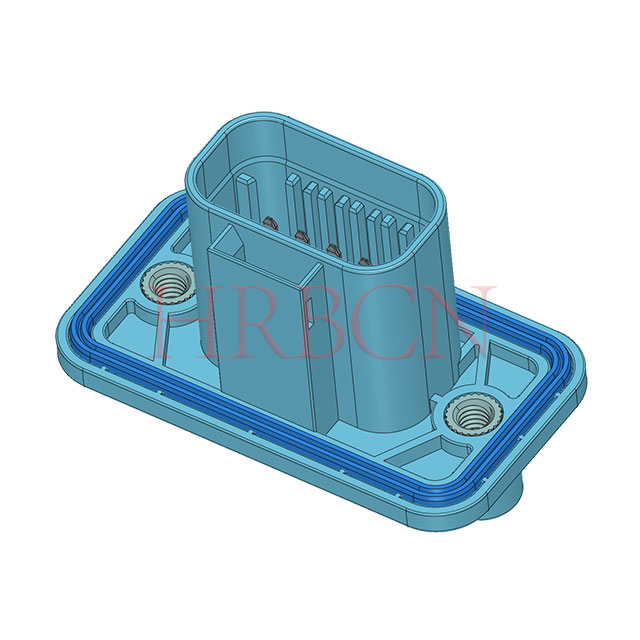

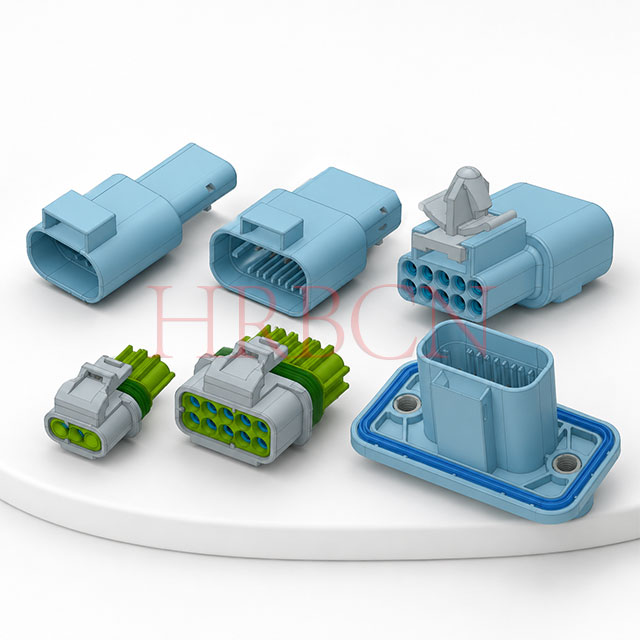

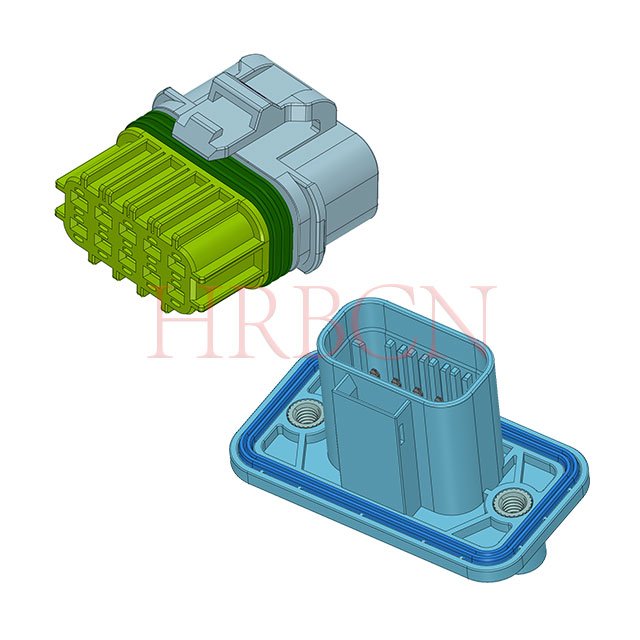

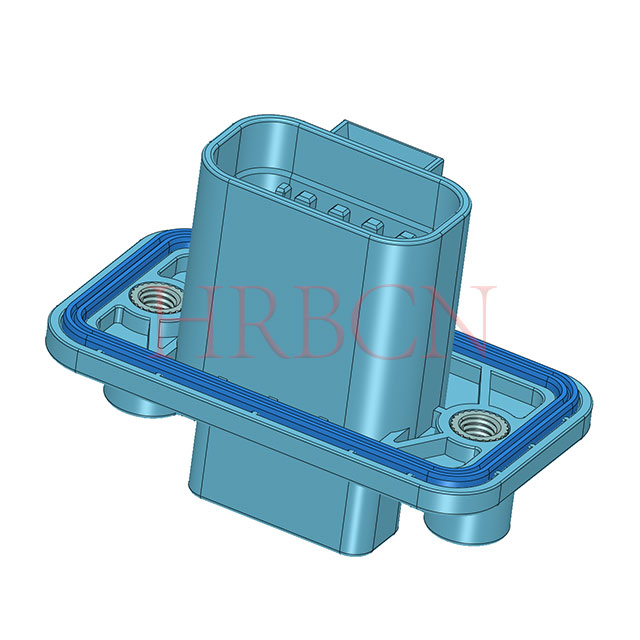

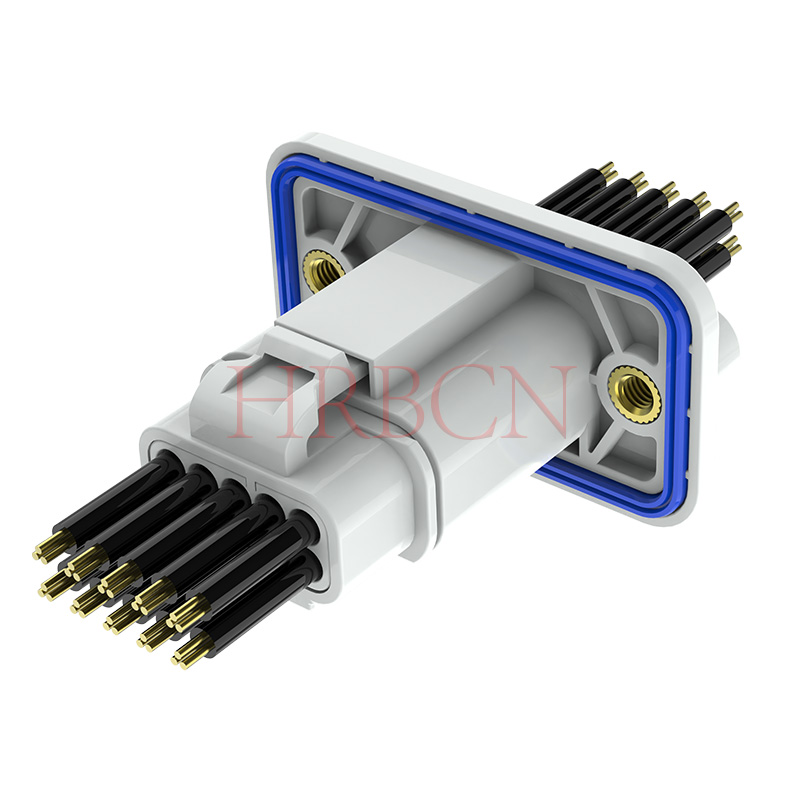

Провод HRB 4,0 мм для подключения водонепроницаемого разъема питания с держателем на панели

HRB A-M4084 водонепроницаемый двухпроводной разъем питания толщиной 4,0 мм со степенью защиты IP67, сертифицированный для автомобильной промышленности двухрядный проходной разъем с монтажными фланцами. Поддерживает провода 16–24AWG, максимальный ток 15 А/20 А, -40 ~ + 125 ℃, идеально подходит для подключения к стене шкафа в системах хранения энергии, промышленном управлении и электромобилях.

Полностью соответствует RoHS и REACH
ЛВ214(ВВ75174)
IP67

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
A-M4084F-2xN-WP, A-M4084M-2xN-W
Марка продукта:
HRB
Код Продукта:
8536909000

Водонепроницаемый РАЗЪЕМ ШАГОМ 4,0 ММ С МОНТАЖОМ НА ПАНЕЛИ

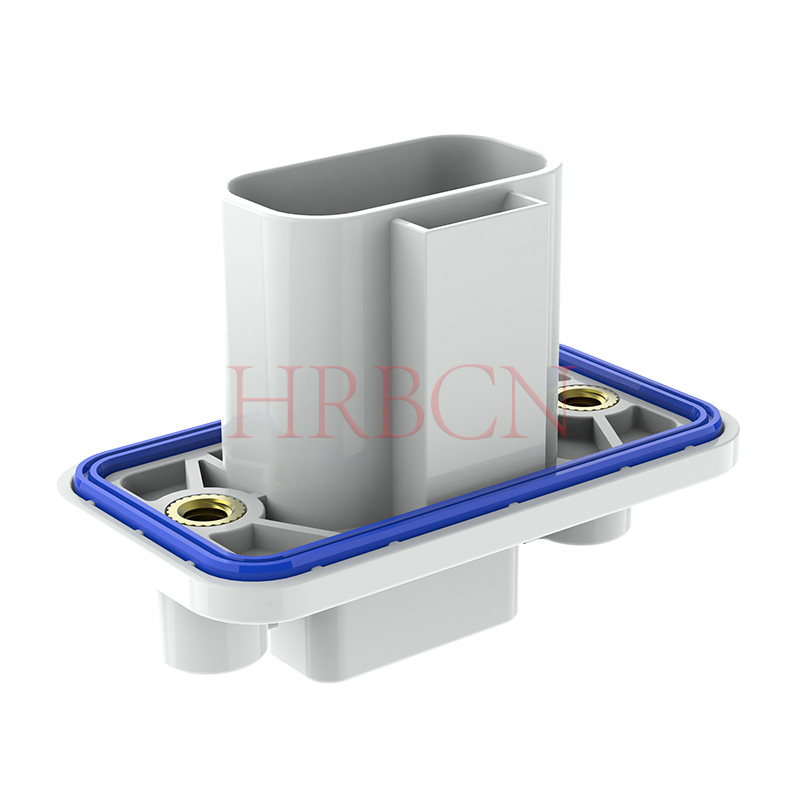

Определение артикул корпуса розетки

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Сертификация автомобильного регулирования.

②M4084F: серия HRB, гнездовой корпус.

③2: Двухрядный

④N: Количество контактов в ряду, 3/4/5 контактов.

⑤W: Цвет корпуса, W: Белый

⑥P: Крепление на панели

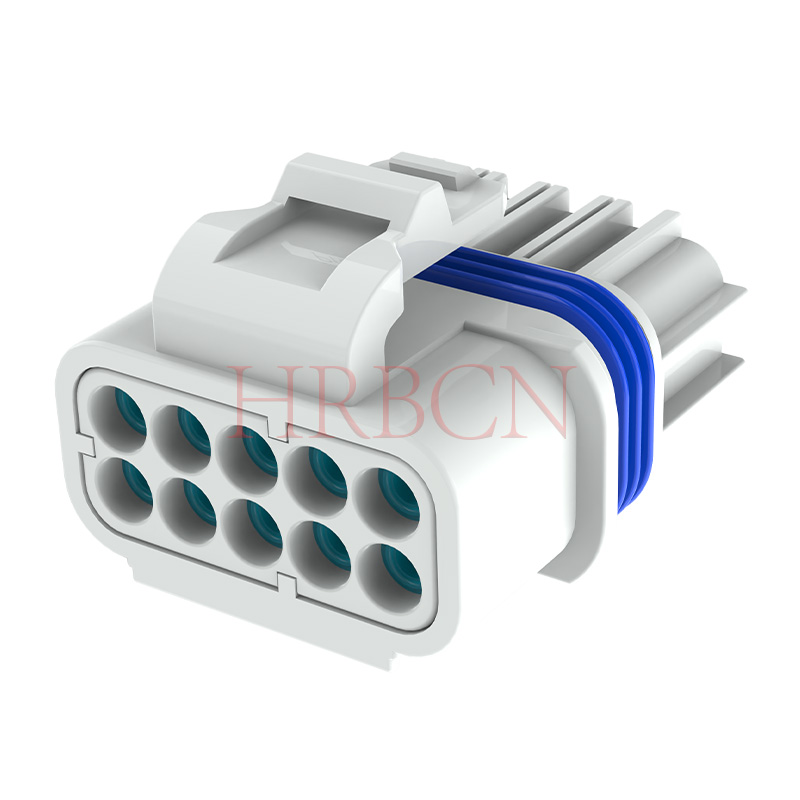

Определение P/N корпуса вилки

A-M4084M-2xN-W

① ② ③④ ⑤

①A: Сертификация автомобильного регулирования.

②M4084M: серия HRB, корпус с наружной резьбой.

③2: Двухрядный

④N: Количество контактов в ряду, 3/4/5 контактов.

⑤W: Цвет корпуса, W: Белый

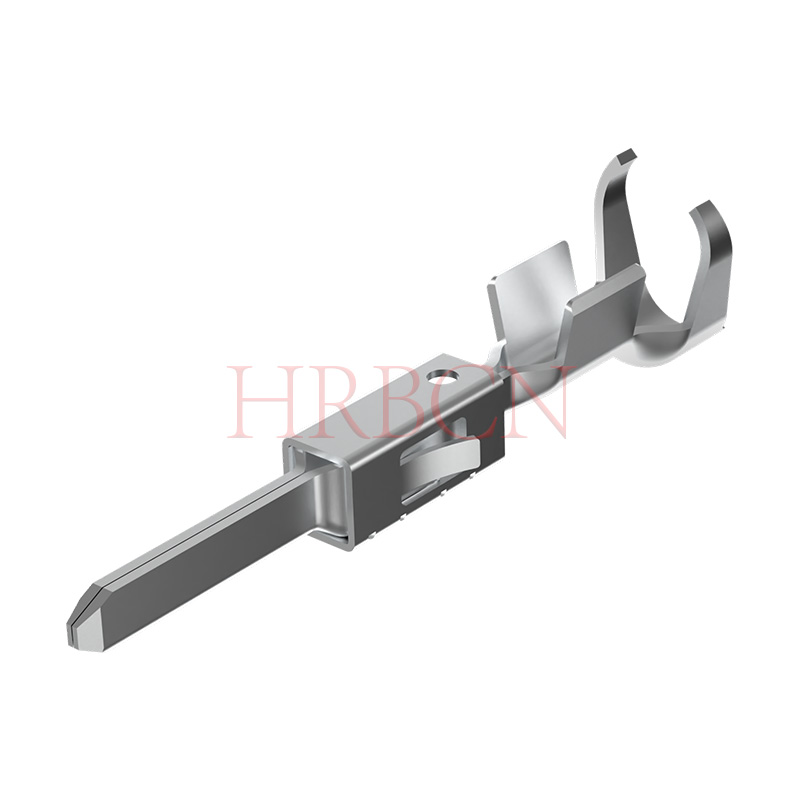

Определение P/N штыревой клеммы

A-T4084MPS-XX

① ②③

①T4084MPS: серия HRB, штекерный разъем

②X: Варианты калибра проводов: AWG16–24.

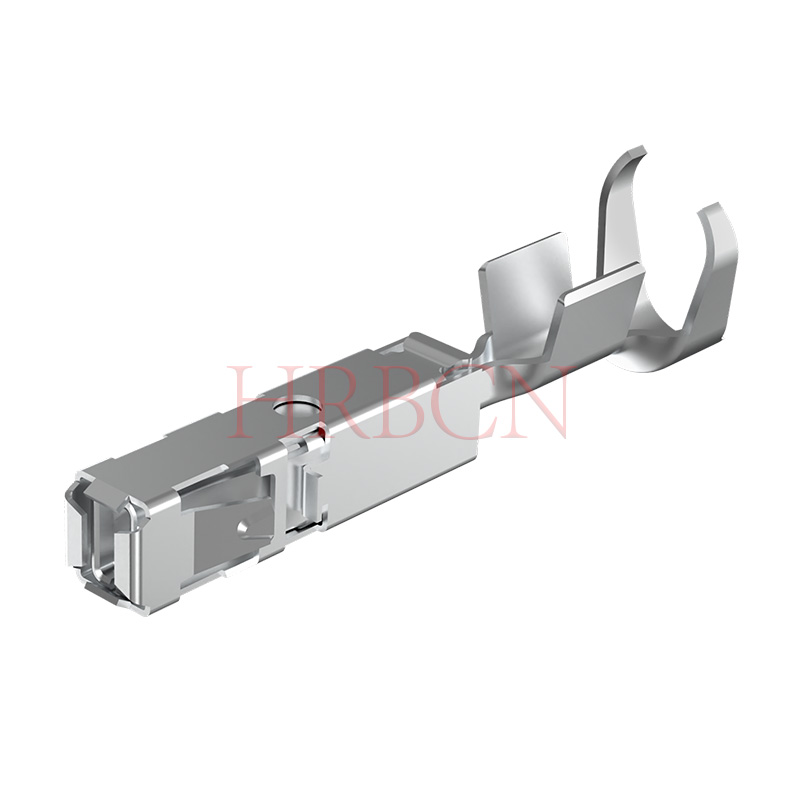

Определение P/N гнездовой клеммы

A-T4084FPS-XX

① ②③

①T4084FPS: серия HRB, гнездовой разъем

②X: Варианты калибра проводов: AWG16–24.

Ключевые особенности

Диапазон сечения проводов: 16–24 AWG (площадь поперечного сечения 1,5–0,22 мм²).
Доступные схемы расположения полостей: однорядный: 2/3/4/5 и двухрядный: 6/8/10 позиций.
Система разъемов: провод-провод
IP67 Водонепроницаемый и пыленепроницаемый: полная двойная защита от пыли и воды; защищает от влаги, дождя и временного погружения в воду.
Встроенные монтажные фланцы с отверстиями для винтов надежно фиксируются на панелях шкафа/переборках, выдерживают выдергивание проводов и вибрацию, защищая внутренние клеммы от неплотного контакта.
Сквозная конструкция действует как стабильный внешний интерфейс питания для инверторов, шкафов хранения энергии и промышленных устройств управления, обеспечивая постоянную степень защиты IP67 после установки панели.

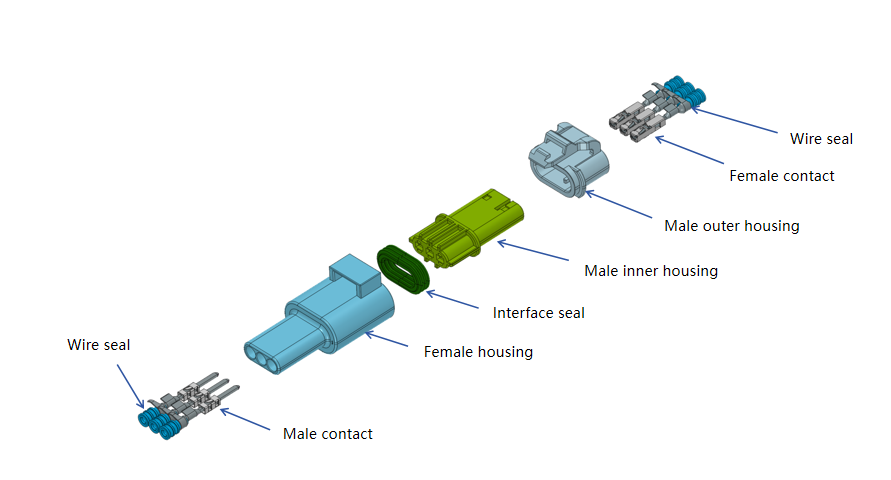

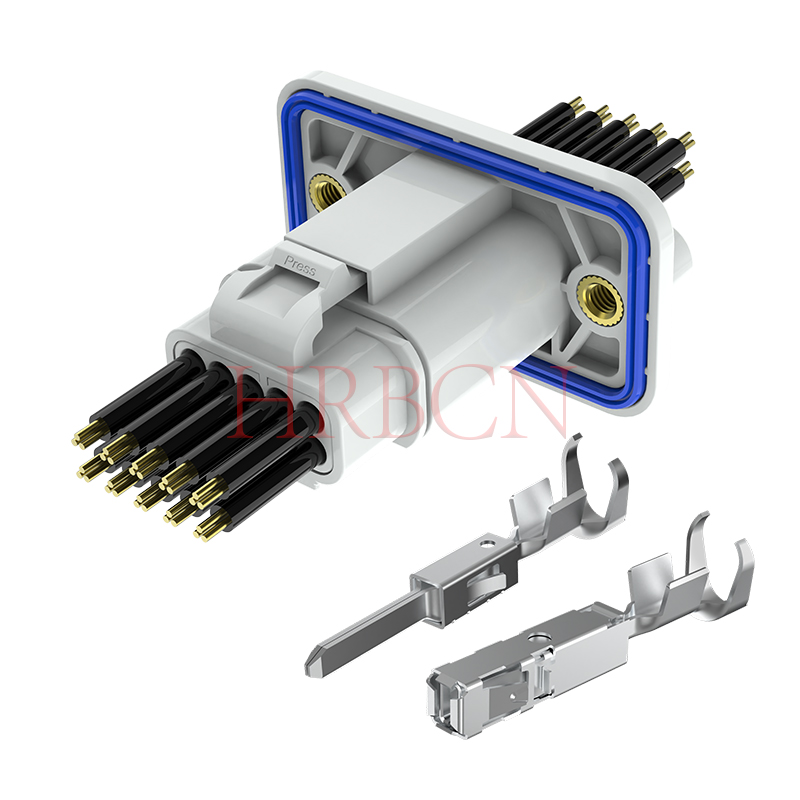

Разобранные виды

Водонепроницаемое уплотнение, клеммы, корпус и однопроводная водонепроницаемая вилка разработаны согласованно, чтобы обеспечить эффективность установки и надежность герметизации.

1. Новая энергия электромобилей/двухколесных транспортных средств/литиевых накопителей энергии

Для источников питания BMS, соединений PACK, встроенных зарядных устройств, нагревателей PTC и охлаждающих вентиляторов постоянного тока внутри аккумуляторных блоков.

Технические характеристики: номинальный ток 10–15 А, водонепроницаемость IPX7, диапазон рабочих температур от -40 ℃ до +125 ℃, антивибрационная конструкция и конструкция клавиш, предотвращающая ошибочное срабатывание.

2. Мощное наружное светодиодное освещение/ландшафтное освещение/освещение для выращивания растений

Подходит для настенных омывателей, прожекторов, ламп на высокой мачте и модульных источников питания.

Номинальный ток 15 А поддерживает нагрузку 300–500 Вт. Компактная конструкция с шагом 4,0 мм аккуратно помещается внутри корпуса лампы.

3. Электроинструменты/Садовая техника/Уличные роботы

Идеально подходит для подключения двигателя и аккумулятора газонокосилок, воздуходувок, бензопил, электрических инвалидных колясок и роботов-уборщиков.

Обязательные характеристики: водонепроницаемость IPX7, ток 15 А, надежная система запирания, исключительная устойчивость к падениям, пыли и воздействию воды.

4. Промышленные средства управления/Низковольтные инверторы/Сервоприводы

Применяется к портам питания компактных модулей ввода-вывода ПЛК, линиям сенсорной шины, клапанным островам и внешним интерфейсам питания для сервоприводов.

Версии для монтажа на панели служат сквозными портами питания для оборудования, а варианты с проводным соединением предназначены для установки полевой проводки.

5. Фотовольтаика/накопление энергии/инверторные системы

Используется для низковольтных цепей постоянного тока фотоэлектрических цепочек, сумматоров и жилых накопителей энергии.

Оснащен герметизацией IPX7, допустимой нагрузкой 15 А и защитой от обратной полярности, что соответствует требованиям долгосрочного обслуживания при наружной установке.

6. Умная бытовая техника/бытовая техника

Для подключения мощных компонентов тепловых насосов, сушилок для белья, посудомоечных машин и водонагревателей.

Устойчивость к пару, утечке воды и загрязнению маслом. Водонепроницаемость IPX7 и номинальный ток 15 А стали стандартными конфигурациями для бытовой техники среднего и высокого класса.

Применение водонепроницаемого разъема с шагом 4,0 мм

Часть 1. Часто задаваемые технические вопросы

Вопрос 1: Каков максимальный номинальный ток водонепроницаемого межпроводного разъема A-M4084?

A1: Доступны два варианта терминала. Стандартные медные клеммы поддерживают ток до 15 А переменного/постоянного тока; Медные клеммы с высокой проводимостью достигают 20 А переменного/постоянного тока с номинальным напряжением 600 В переменного/постоянного тока для передачи энергии.

В2: Какое сечение провода и диаметр изоляции провода подходит для этого разъема?

A2: Совместимое сечение провода находится в диапазоне 0,22–1,5 мм² (16–24 AWG). Применимый внешний диаметр изоляции провода составляет 1,1–2,4 мм, что соответствует большинству автомобильных, осветительных и аккумуляторных проводов.

В3: Какую степень водонепроницаемости и температурный диапазон выдерживает этот разъем?

A3: он обеспечивает защиту от пыли и влаги по стандарту IP67, защищая от пыли, влаги, брызг дождя и временного погружения в воду. Рабочая температура составляет -40 ℃ ~ +125 ℃, подходит для суровых условий эксплуатации под капотом, на открытом воздухе и при высоких температурах оборудования.

Вопрос 4: Какие схемы гнезд доступны для серии M4084?

A4: однорядные версии поддерживают 2/3/4/5 позиций; двухрядные версии обеспечивают 6/8/10 позиций. Корпус вилки (A-M4084M) и корпус розетки (A-P4084F) имеют одинаковые характеристики компоновки.

Вопрос 5. Какие материалы используются для корпуса и клемм и сертифицированы ли они для автомобильной промышленности?

A5: Корпус изготовлен из материала PA; клеммы - чистая медь. Все модели имеют автомобильную сертификацию, отмеченную префиксом «А» в номерах деталей, устойчивы к длительной вибрации и термоциклированию.

В6: Как уплотнительная конструкция гарантирует надежную водонепроницаемость?

A6: Водонепроницаемые уплотнения, медные клеммы, корпус PA и однопроводные водонепроницаемые вилки конструктивно согласованы в целом. Согласованная конструкция сборки повышает эффективность установки и долговременную стабильность уплотнения без риска проникновения воды после полного соединения.

Вопрос: В чем разница между панельными и непанельными разъемами «провод-провод» и как мне выбрать правильный тип для моего проекта?

A: Основные различия указаны ниже в 3 баллах:

Метод и структура установки

Разъемы для монтажа на панели оснащены встроенными монтажными фланцами и отверстиями для винтов, предназначенными для надежного крепления к стенкам шкафа с оборудованием, панелям блока управления или переборкам. Непанельные (свободно висящие) версии не имеют монтажных проушин; они полагаются только на натяжение жгута проводов, чтобы оставаться на месте после соединения, без возможности прикрепиться к корпусам оборудования.

Механическая стабильность и устойчивость к нагрузкам

Модели для монтажа на панели воспринимают тяговое усилие от проводки, проходящей через панель, а не на внутренние клеммы, что позволяет эффективно избежать ослабления клемм или отклонения штырей, вызванных частыми дерганиями проводов. Свободно висящие разъемы передают все напряжение натяжения проводов непосредственно на контактные клеммы, что делает их непригодными для сценариев с частым перемещением проводов.

Сценарии применения

Варианты для монтажа на панели служат фиксированными настенными интерфейсами питания для промышленных ПЛК, сервоприводов, шкафов хранения энергии и зарядного оборудования. Разъемы, не монтируемые на панели, используются для свободной проводки внутри оборудования, например, внутренних жгутов автомобиля, внутренних цепей ламп и соединений аккумулятора электроинструмента.

Руководство по выбору

Выбирайте разъемы для монтажа на панели, если вам нужен фиксированный порт питания, проникающий в корпус оборудования, а проводка будет подвергаться регулярному растяжению, вибрации или внешней силе.

Выбирайте стандартные разъемы «провод-провод», не монтируемые на панели, для внутренней плавающей проводки без необходимости крепления разъема к панелям шкафа, где провода испытывают лишь незначительное статическое напряжение.

Часть 2. Часто задаваемые вопросы о покупке

В1: Где я могу скачать официальную спецификацию разъема серии A-M4084?

A1: Пожалуйста, отправьте запрос в наш отдел продаж, и мы предоставим полную таблицу данных, включая определение номера детали, габаритные чертежи, электрические параметры и виды сборки в разобранном виде для оценки вашего проекта.

Вопрос 2: Какие варианты цвета доступны для корпуса M4084?

A2: Стандартный цвет корпуса — белый (с маркировкой «W» в конце PN). Цвет корпуса по индивидуальному заказу может быть разработан по вашему массовому заказу.

В3: Могу ли я получить образцы корпусов с разъемами «папа» и «мама», а также соответствующие клеммы для тестирования?

A3: Да, мы поддерживаем предоставление образцов для проверки. Если все товары отсутствуют на складе, мы организуем специальное производство машин и укажем единовременную стоимость образца со временем выполнения образца 2–3 недели.

Вопрос 4: Каков код HS этого водонепроницаемого двухпроводного разъема питания толщиной 4,0 мм?

A4: Единый код HS для серии A-M4084 — 8536909000, применимый для экспортной таможенной декларации по всему миру.

В5: В каких отраслях и приложениях широко используется этот разъем?

A5: Идеально подходит для транспортных средств на новых источниках энергии, двухколесных транспортных средств, литиевых накопителей энергии, наружного светодиодного освещения, электроинструментов, промышленного управления, фотоэлектрических накопителей и интеллектуальных бытовых приборов среднего и высокого класса с требованиями к подключению к сети IP67.

В6: Каково стандартное время выполнения заказов массового производства?

A6: Стандартные товары на складе могут быть отправлены в течение 5–7 рабочих дней. Для моделей, отсутствующих на складе и требующих серийного производства, время массового выполнения будет подтверждено отдельно после получения вашего заказа.
