Общие часто задаваемые вопросы

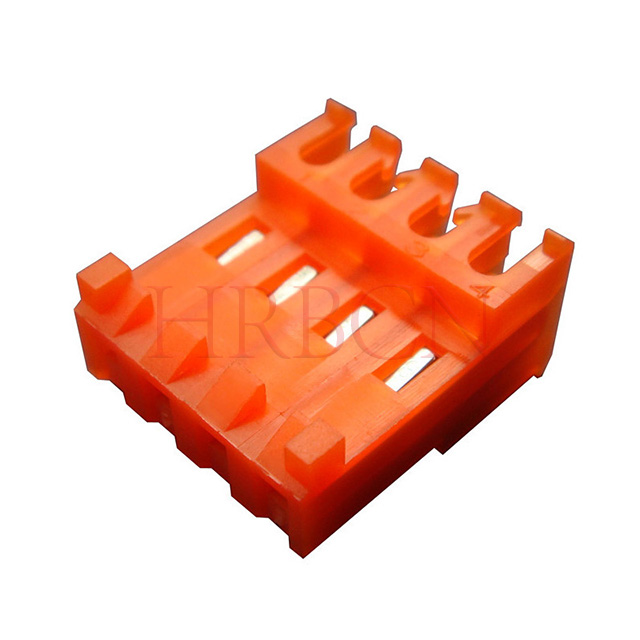

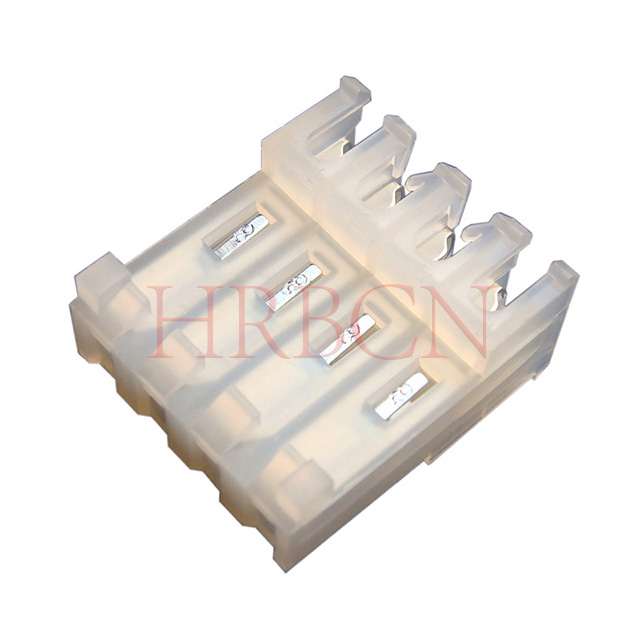

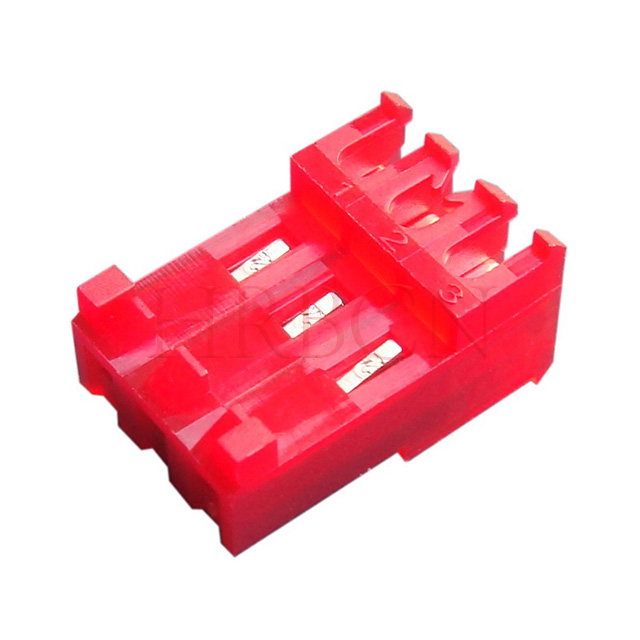

В1: Каков диапазон шага и контактов разъема IDC серии M7060?
A: Это проходной разъем IDC с шагом 3,96 мм, поддерживающий от 2 до 24 контактов на выбор.
В2: Какие сечения проводов совместимы с этим разъемом?

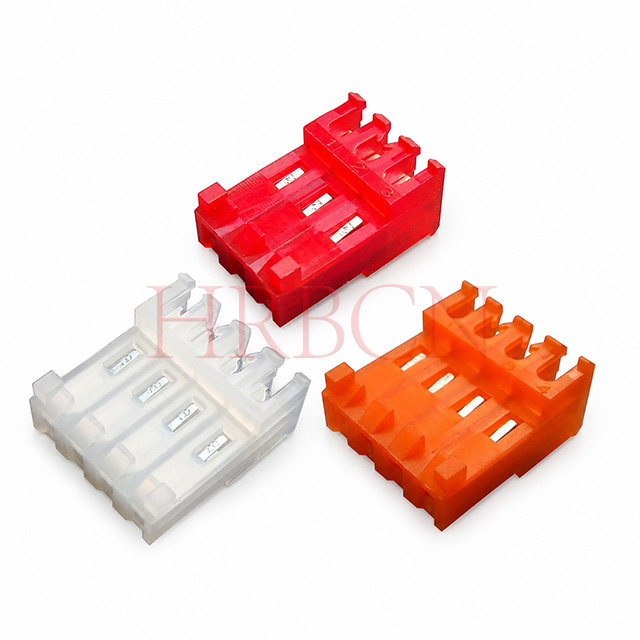

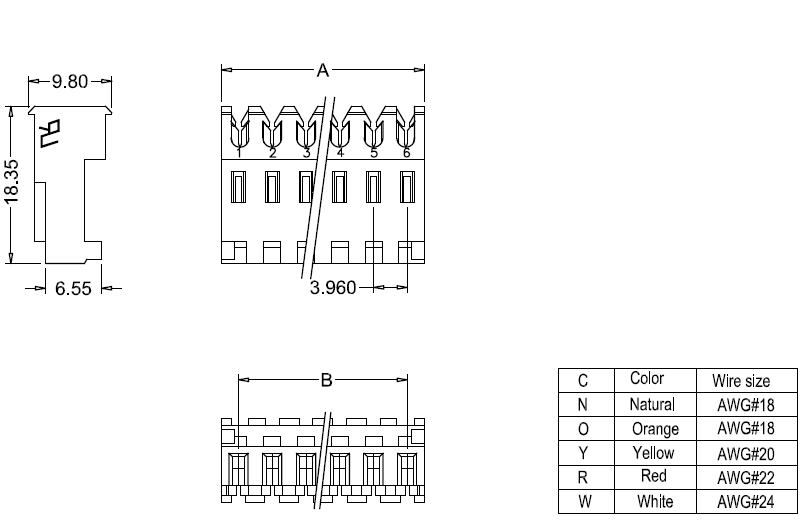

О: Подходит для проводов AWG18, AWG20, AWG22 и AWG24, соответствующих различным цветовым кодам корпуса.
В3: Каковы электрические характеристики и рабочая температура?
А: Номинальный ток: 5 А переменного/постоянного тока; Номинальное напряжение: 600 В переменного/постоянного тока; Рабочая температура: от -25°C до +85°C.
В4: Каковы материалы и степень огнестойкости?
А: Корпус: нейлон66, UL94V-2; Терминал: Фосфористая бронза с лужением или позолотой.
В5: Каковы функции поляризационных вкладок и рампы блокировки?
A: Поляризационные выступы предотвращают обратную вставку; Запирающая рампа обеспечивает надежное соединение и предотвращает ослабление соединения.
В6: Это прямой разъем? Какова ориентация?
О: Да, это проходной разъем IDC на 180° для непрямого сопряжения.
Вопрос 7: Для каких приложений подходит M7060-NCR?
A: В основном используется для заделки проводов промышленного контрольного оборудования, бытовой техники и электронных изделий общего назначения.
В8: Можете ли вы предоставить индивидуальное количество контактов или цвета?
О: Стандартное количество контактов варьируется от 2 до 24, доступно несколько стандартных цветов. Свяжитесь с нами для нестандартной настройки.
Технические вопросы и ответы
Вопрос 1: Почему существуют две версии разъемов IDC: с фиксирующей рамкой и без фиксирующей рампы?
О: Они разработаны с учетом различных сценариев механической надежности, стоимости и сборки:
С запирающей рамкой: добавьте встроенные фиксирующие ребра на корпусе для обеспечения физической фиксации после соединения. Он значительно увеличивает удерживающую силу, противостоит вибрации, растяжению кабеля и смещению при тепловом расширении, предотвращая случайное отсоединение. Он ориентирован на условия работы с высокой надежностью.
Без запирающей рампы: Упрощенная конструкция корпуса без запирающей защелки. Сопряжение основано только на трении между терминалом и заголовком. Более низкая стоимость материалов, меньшие внешние размеры и более простая полная автоматизация сборки предназначены для статических бытовых потребительских устройств внутри помещений с низким уровнем нагрузки.
Вопрос 2: Каковы практические различия между этими двумя типами?
IDC с запирающей рампой
Основное преимущество: сильная защита от вибрации и ослабления, очевидный звуковой «щелчок», подтверждающий полное соединение.
Типичные области применения: промышленное оборудование управления, модули привода двигателя, приборы HVAC, коробки управления питанием, портативные испытательные приборы, оборудование, подвергающееся частым транспортировкам или механическим ударам.
Рабочая среда: Оборудование с постоянной вибрацией, циклическим изменением температуры, внешним натяжением кабеля; продукты, в которых ненадежное соединение может привести к угрозе безопасности или отключению оборудования.
IDC без рампы блокировки
Основное преимущество: компактный размер, более низкая стоимость единицы продукции, плавная установка без дополнительного сопротивления запиранию.
Типичные области применения: статическая бытовая электроника для помещений, светодиодные осветительные модули, мелкая бытовая техника, внутренняя фиксированная проводка печатных плат, недорогие цифровые аксессуары.
Рабочая среда: статическая установка, отсутствие явных вибраций/ударов, кабели фиксируются проволочными стяжками без тягового усилия, передача сигнала с низкими требованиями.
Вопрос 3: Как выбрать между разъемами IDC с рамкой с блокировкой и без рампы?
Следуйте этим 4 стандартам суждения:
Проверьте состояние вибрации и ударов
Если устройство работает с постоянной вибрацией, ударами или частыми перемещениями → выберите с запирающим пандусом.
Если изделие закреплено в помещении без вибрации → выберите без рампы блокировки
Оцените риск ослабления соединения
Неплотное соединение приведет к отключению электроэнергии, потере сигнала или угрозе безопасности → Требуется версия с запирающей рамкой.
Временная внутренняя проводка, незначительное воздействие даже при отключении → Допустима версия без блокировки
Ограничение стоимости и объема
Строгий контроль стоимости спецификации, требуется компактное пространство для размещения → Без запирающей рампы
Длительный срок службы, высокие стандарты качества продукции, приемлемые цены → С запирающей рампой
Сборка и производственная потребность
Массовая автоматизированная сборочная линия, требующая низкого сопротивления вставке → Без запирающей рампы
Ручная сборка, для оценки полной вставки требуется четкая обратная связь по щелчку → С фиксирующей рамкой
Вопрос 4: Влияет ли конструкция рампы блокировки на совместимость с соответствующими разъемами печатной платы?
A: Нет. IDC серии M7060 с или без фиксирующей рампы имеют одинаковый шаг, расположение контактов и внутренний размер клемм, полностью совместимы с соответствующими разъемами печатных плат серии M3965. Отличается только конструкция внешнего замка корпуса, это не влияет на электрическое соединение или соответствие размеров сопряжения.
В5: Легко ли упадет незапираемая рампа IDC во время использования?
О: Это зависит от условий работы. При полностью статической установке с кабелем, закрепленным с помощью компенсатора натяжения или кабельных стяжек, удержание трением может гарантировать стабильное соединение. Но под воздействием вибрации, тягового усилия или циклических изменений температуры он постепенно ослабляется и вызывает периодическое прерывание сигнала, поэтому его не рекомендуется использовать в промышленных сценариях с высокой надежностью.
