Технические вопросы и ответы
Вопрос: Какова рекомендуемая длина зачистки провода?
A: Справочное значение длины зачистки провода составляет 3,00±0,20 мм.
Длина зачистки проволоки зависит от типа проволоки и метода обжатия. Для подтверждения оптимальной длины зачистки необходимо использовать фактические условия обработки.
Не надрезайте и не разрезайте жилы проводов во время зачистки проводов.

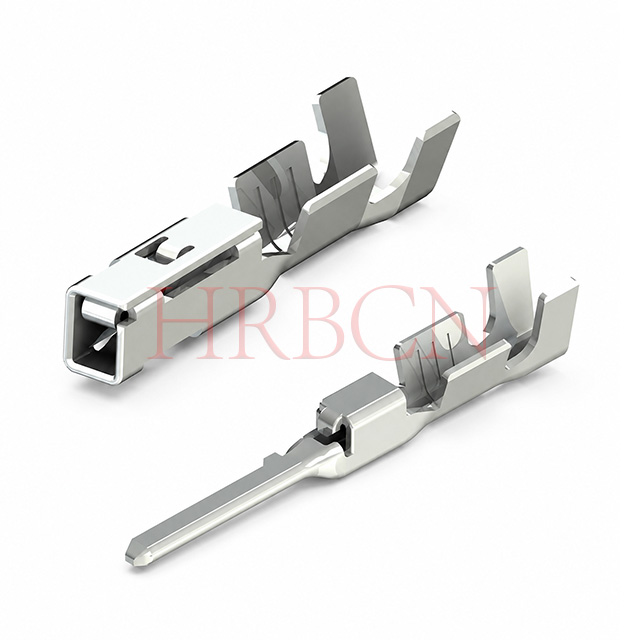

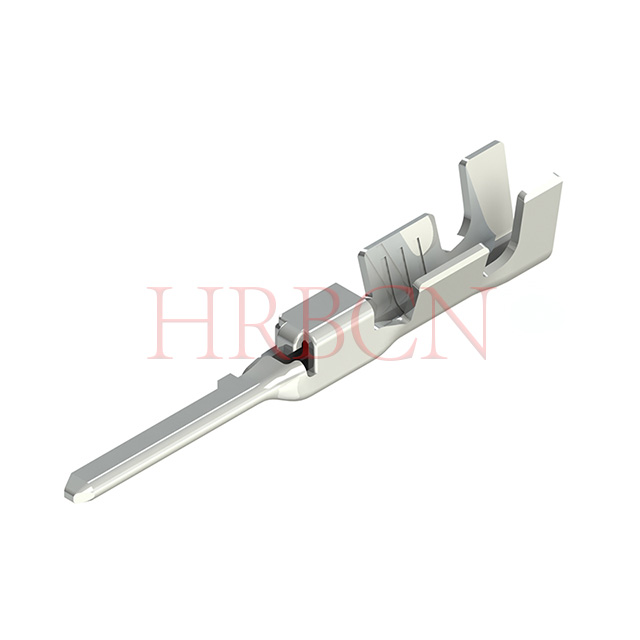

Вопрос: Как правильно вставить обжатую клемму в корпус?
A: Прежде чем вставлять обжатую клемму, выровняйте ориентацию корпуса и клеммы для правильного сопряжения.
Когда запирающее отверстие корпуса обращено вверх, сторона цилиндрического шва обжатой клеммы также должна быть обращена вверх.
Не вращайте терминал во время или после вставки. Вращение может привести к повреждению резиновых уплотнений и корпуса.
Примечание. При вставке клеммы держите гладкую поверхность вверх, противозажимной элемент вниз и шов цилиндра клеммы вверх. Неправильная ориентация приведет к повреждению корпуса.
Вопрос: Каковы рекомендации по проводке жгута проводов, выходящих из разъема?
A: Избегайте резких изгибов под углом 90 градусов непосредственно на выходе провода разъема. Резкий изгиб под прямым углом сокращает срок службы ремня и может привести к функциональным сбоям. При проектировании прокладки рекомендуется постепенное и осторожное сгибание кабеля.
Вопрос: На что следует обратить внимание при проверке готовой продукции в сборе жгутов?
А:
1. Используйте прецизионные приспособления при проверке проводов и проверке целостности электрической цепи, чтобы не поддеть разъем.
2. Выполните проверку целостности цепи, используя ответный ответный разъем (например, гнездо для контактного контакта). Не используйте несовпадающий тест
булавки. Периодически заменяйте тестовые ответные разъемы.
3. Замените любые деформированные или поврежденные разъемы, контакты, уплотнительные кольца или проволочные уплотнения непосредственно новыми деталями, независимо от серьезности повреждений. Не пытайтесь выполнить ремонт.

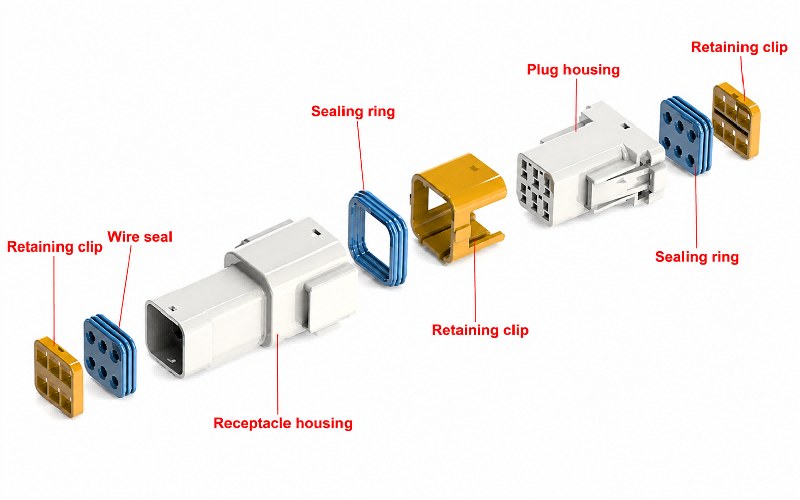

4. Убедитесь, что проволочные уплотнения правильно установлены внутри корпуса.
5. Не проводите испытание продувкой воздухом, так как это может привести к смещению уплотнительных компонентов.
Вопрос: Каковы меры предосторожности при хранении и транспортировке разъемов и жгутов?
А:
1. Храните корпуса и обжимные контакты при условиях: температура 25 °C ± 5 °C, относительная влажность воздуха не более 70 % относительной влажности. Держитесь подальше от
прямые солнечные лучи, влага и пыль. Уплотнительные кольца и проволочные уплотнения представляют собой компоненты на резиновой основе. Воздействие ультрафиолета приведет к старению резины, а загрязнение пылью ухудшит водонепроницаемость.
2. Обращайтесь с корпусами, сложенными друг над другом, и жгутами проводов с особой осторожностью во время хранения и транспортировки.

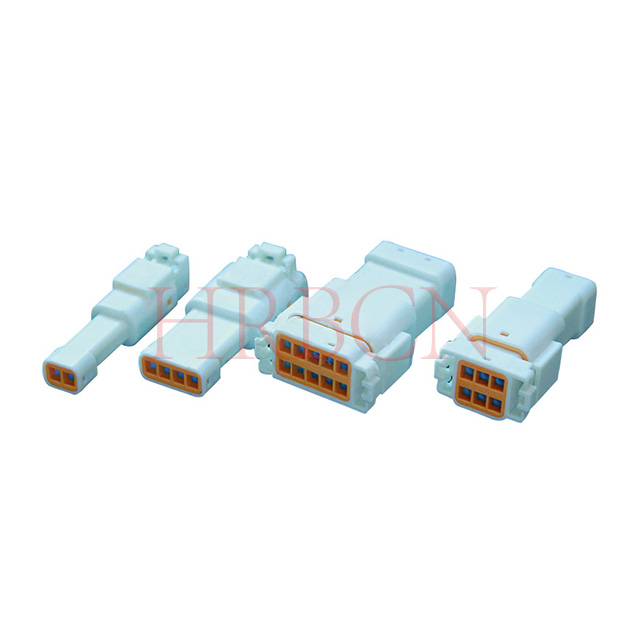

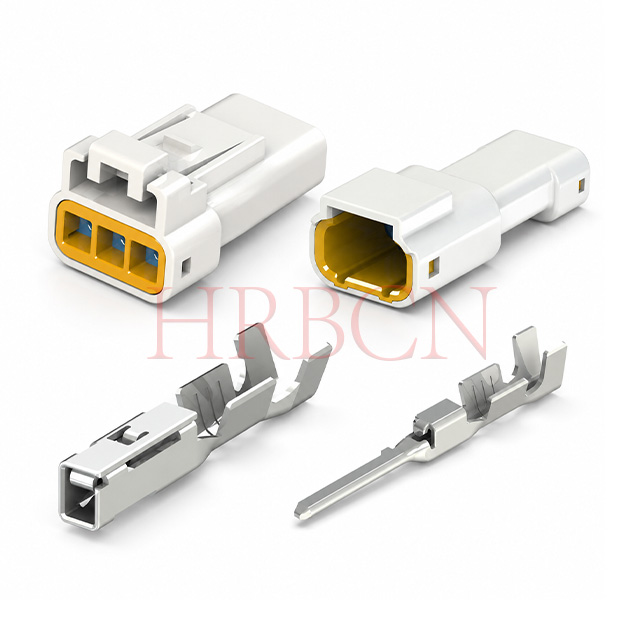

Вопрос: Как правильно соединить водонепроницаемые разъемы «папа» и «мама»?
А:
⒈Совместите защелку гнездового разъема со стопорным рычагом вилочного разъема, совместите его вдоль оси сопряжения, не поддевайте.
⒉Сдвиньте два корпуса вместе до полного закрытия обоих боковых замков. После фиксации будут слышны два отчетливых звука «щелчка».
место.
⒊Осторожно потяните корпус разъема, чтобы убедиться в надежной фиксации перед вводом в эксплуатацию.
Вопрос: Как правильно отсоединить этот водонепроницаемый разъем с защелкой?
А:
⒈Нажмите фиксирующий рычаг, чтобы освободить блокировку.
⒉Разведите корпусы с разъемами «папа» и «мама» в противоположных направлениях.
Важно: НЕ тяните за провода напрямую, всегда держитесь за корпус разъема для отсоединения.
