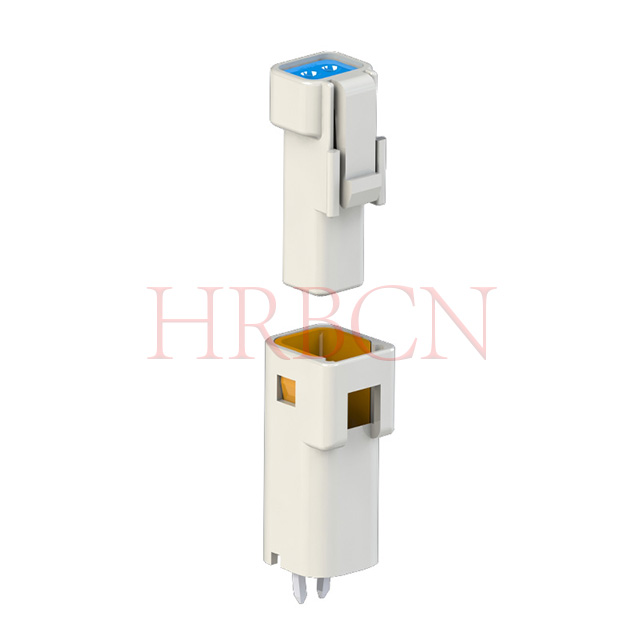

Вопрос: Какую ориентацию разъема использует этот двухрядный водонепроницаемый разъем «провод-плата» толщиной 2,0 мм?
A: Эта серия оснащена прямым вертикальным разъемом для печатной платы с углом 180°, в отличие от прямоугольной версии с углом 90°. Он предназначен для вертикального сквозного
пайка отверстий на печатных платах.
Вопрос: Какое сечение проводов совместимо с этим двухрядным водонепроницаемым разъемом «провод-плата»?
О: Подходит для проводов AWG 22‑24. Пожалуйста, выбирайте подходящие силиконовые проволочные уплотнения в зависимости от фактического наружного диаметра провода.
Вопрос: Сохраняет ли этот двухрядный разъем характеристики IP67 после полного соединения?
А: Да. Он достигает класса IP67 по стандарту IEC 60529 при полном соединении и сборке с соответствующими проволочными уплотнениями. Не подходит для
постоянное глубоководное погружение.
Вопрос: Какое количество контактов доступно для серии M20036‑2XN‑W?
О: Доступны двухрядные конфигурации с 3 или 4 контактами в ряду, а именно варианты 2 × 3 контакта и 2 × 4 контакта.
Вопрос: Какова сила вставки и извлечения этого водонепроницаемого разъема «провод-плата» толщиной 2,0 мм?
A: Максимальная сила вставки на каждый штифт составляет 8 Н, а минимальная сила извлечения каждого штифта составляет 0,98 Н. Условия испытания: испытание с замками, расцепленными со скоростью 5±2 мм/с. Чрезмерное усилие сопряжения может повредить корпус или клеммы.
Вопрос: Какую силу удержания клемм может обеспечить корпус?
A: Минимальная сила удержания обжатой клеммы внутри корпуса составляет 24,5 Н. Она предотвращает выкручивание клемм под воздействием вибрации, ударов и напряжений при вытягивании проводов. Неправильная установка терминала приведет к снижению эффективности удержания.
Вопрос: Какова прочность замка корпуса разъема?
A: Усилие блокировки корпуса с принудительной блокировкой ≥50 Н, проверено путем осевого вытягивания сопряженных разъемов со скоростью 1‑5 мм/сек. Прочная запирающая конструкция обеспечивает стабильное соединение в условиях жесткой вибрации.
Вопрос: Какую вибростойкость обеспечивает этот водонепроницаемый разъем толщиной 2,0 мм?
A: Сопряженный разъем выдерживает вибрацию частотой от 10 до 500 Гц, 15 минут на цикл, 12 циклов в каждом из трех взаимно перпендикулярных направлений (всего 36 циклов, около 9 часов). После испытаний: отсутствие внешних повреждений, контактное сопротивление ≤20 мОм, кратковременное нарушение целостности ≤1 микросекунды.
Вопрос: Какой уровень механического удара может выдержать разъем?
A: Он выдерживает полусинусоидальный удар силой 50 г и длительностью 11 мс по осям ±X, ±Y, ±Z (всего 18 ударов). Контактное сопротивление после испытания остается ≤20 мОм с разрывом ≤1 микросекунды, что обеспечивает надежную передачу сигнала/мощности в условиях удара.
Вопрос: Как разъем ведет себя при термическом ударе?
Ответ: Неспаренные особи подвергаются 48 циклам при температуре от -40 °C до +130 °C с выдержкой по 30 минут при каждом крайнем значении. После испытаний: контактное сопротивление ≤20 мОм, отсутствие пробоя диэлектрика при 500 В переменного тока и сопротивление изоляции ≥500 МОм, подходит для суровых температур при широком диапазоне температур.
