Определение P/N
M20032 -2Х Н -Ш
① ② ③ ④
①M20032: Серия HRB, вилка
②2: двойной ряд;
③N: количество контактов в ряду 3/4 контакта.
④W: цвет корпуса белый.
M20036 -2Х Н -Ш
① ② ③ ④
①M20036: серия HRB, разъем для печатной платы 180°.
② 2: двойной ряд;
③ N: количество контактов в ряду 3/4 контакта.
④W: цвет корпуса белый.
Ключевые особенности
Степень водонепроницаемости и пыленепроницаемости IP67 согласно IEC 60529 для работы в пыльных и влажных условиях на открытом воздухе.

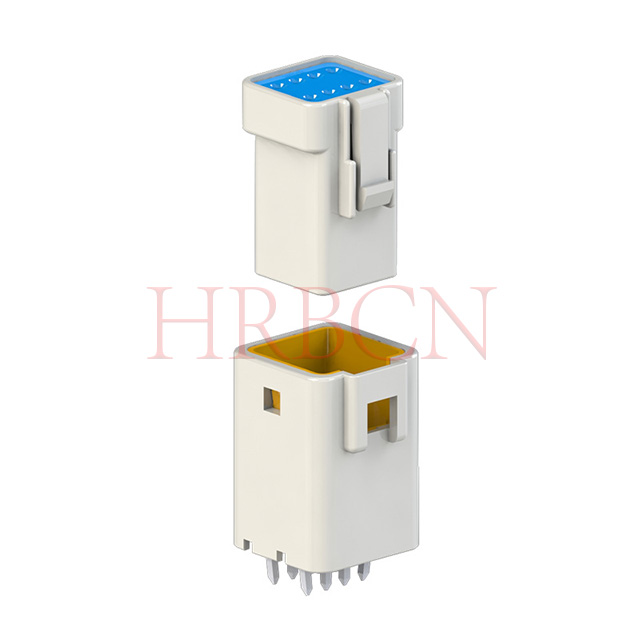

Двухрядный прямой вертикальный разъем для печатной платы, расположенный под углом 180°, компактная компоновка с высокой плотностью размещения для соединения проводов с платой при монтаже на печатной плате
Механизм вторичной блокировки TPA предотвращает обратное выключение клемм при вибрации и ударах, обеспечивая долгосрочную надежность жгута.

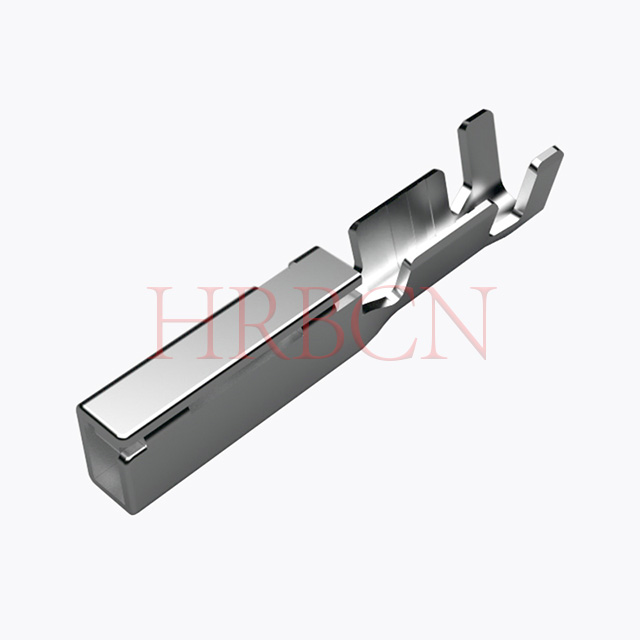

Огнестойкий корпус из ПБТ UL94 V‑0, луженые контакты из медного сплава, широкий диапазон рабочих температур: -40 ℃ ~ +130 ℃.
Номинальный ток 3 А/100 В переменного/постоянного тока, поддерживает калибр проводов AWG 22‑24.
Встроенные силиконовые уплотнительные элементы обеспечивают полную герметизацию при полном соединении.

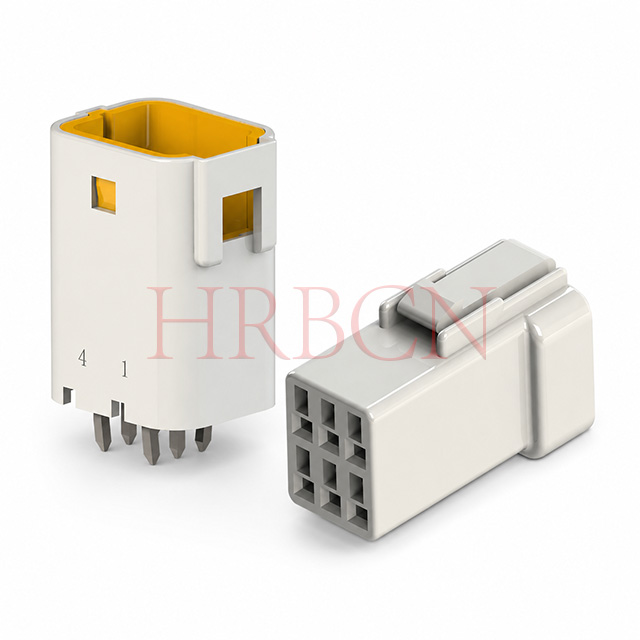

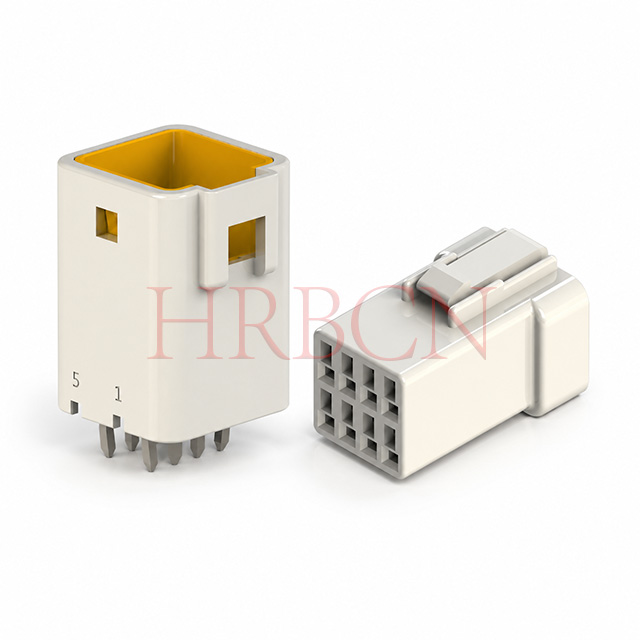

Доступны двухрядные конфигурации 2×3-контакта и 2×4-контакта.
Соответствует RoHS и REACH
Области применения
Водонепроницаемые разъемы HRB широко используются в различных сценариях применения в суровых условиях, обеспечивая стабильный сигнал и
передача энергии для уличных и мобильных устройств.
- Наружное оборудование : Газонокосилки и другая садовая техника выдерживают пыль, влагу и колебания температуры наружного воздуха.
- Система объемного звучания автомобиля 360° : автомобильные системы панорамного изображения, надежное соединение для сигнала с камеры автомобиля.
передача инфекции.
- Сельскохозяйственный БПЛА : Сельскохозяйственные дроны-опрыскиватели, устойчивые к влажности, пыли и суровым условиям на ферме.
- Автомобильная камера заднего вида : жгут проводов автомобильной камеры заднего вида, стабильный выходной сигнал для компонентов системы обзора автомобиля.
- Уличные велосипеды : электровелосипеды и уличные велосипеды, надежное соединение для силовых и сигнальных цепей.
- Инвалидная коляска с электроприводом : Электрические инвалидные коляски гарантируют безопасное и надежное подключение к электросети для средств передвижения.
