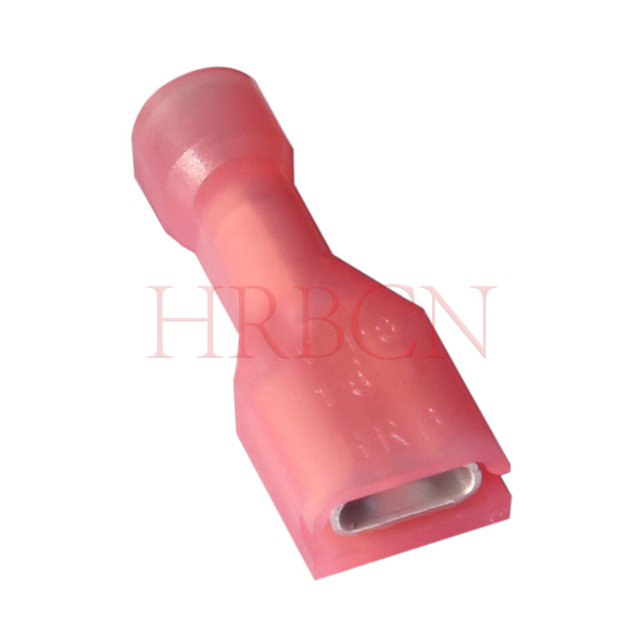

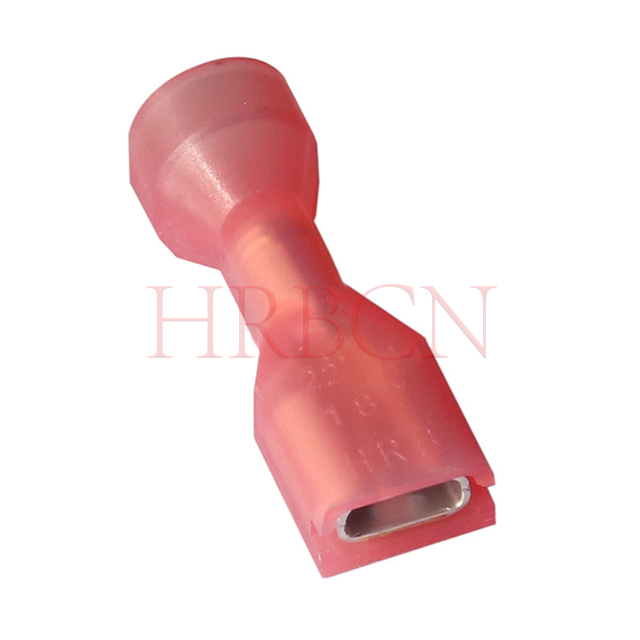

Полностью изолированная розетка 4,75 мм (AWG 22–18)

М6350ФНС-8(5)-Р; М6350ФНС-8(8)-Р; М6350ФНЛ-8(5)-Р; М6350ФНЛ-8(8)-Р;
М6350ФНС-8(5)-Р1; М6350ФНС-8(8)-Р1; М6350ФНЛ-8(5)-Р1; M6350FNL-8(8)-R1
Полностью изолированная розетка диаметром 4,75 мм предназначена для проводов AWG 22–18. Он обеспечивает безопасное и надежное электрическое соединение в автомобильной, бытовой технике и промышленных электропроводных системах.
Эта быстроразъемная клемма оснащена полностью изолированной муфтой для повышения безопасности и защиты, что делает ее идеальной для применений, требующих виброустойчивости и частого подключения/отключения.
штат:
Количество:
Запрос цены Добавить в корзину

  • М6350ФНС-8(5)-Р; М6350ФНС-8(8)-Р; М6350ФНС-8(5)-Р1; М6350ФНС-8(8)-Р1

  • HRB

  • 8536909000

Артикул Определение


HRB АРТ./НОМ. Толщина ответной пластины
 Совместимый диапазон диаметров изоляции SPQ(шт)
М6350ФНС-8(5)-Р 4,75x0,5 мм 3,05 мм 2500/катушка
М6350ФНС-8(8)-Р 4,75x0,8 мм 3,05 мм 2500/катушка
M6350FNL-8(5)-Р 4,75x0,5 мм 3,05 мм 1000/мешок
M6350FNL-8(8)-Р 4,75x0,8 мм 3,05 мм 1000/мешок
М6350ФНС-8(5)-Р1 4,75x0,5 мм 5,84 мм 1500/катушка
М6350ФНС-8(8)-Р1 4,75x0,8 мм 5,84 мм 1500/катушка
M6350FNL-8(5)-R1 4,75x0,5 мм 5,84 мм 1000/мешок
M6350FNL-8(8)-R1 4,75x0,8 мм 5,84 мм 1000/мешок

  • Тип: М=Готово

  • Тип продукта: 6350 = Полностью изолированная прямая розетка

  • F = изоляция «все включено»

  • Н=Нейлон

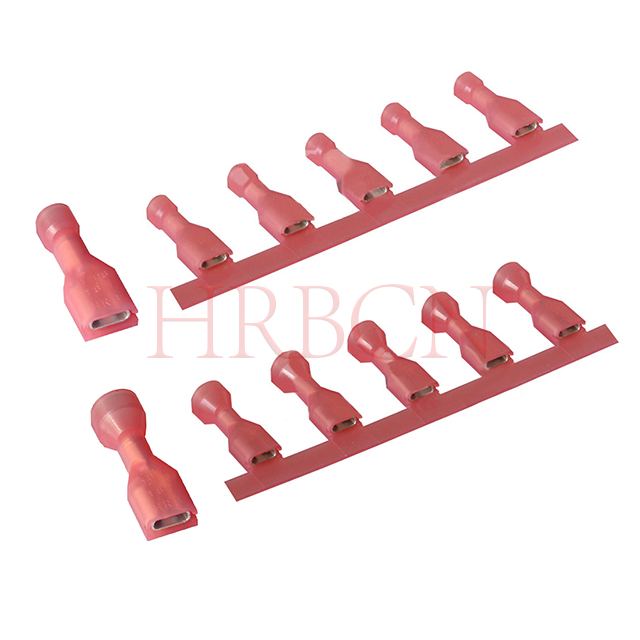

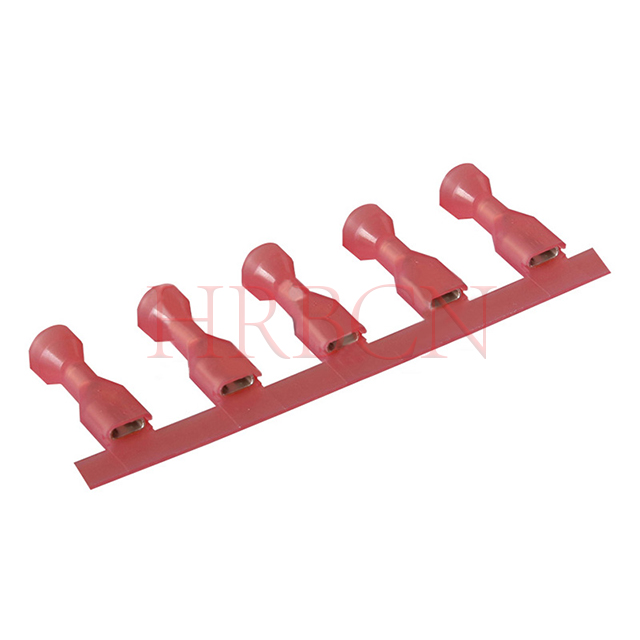

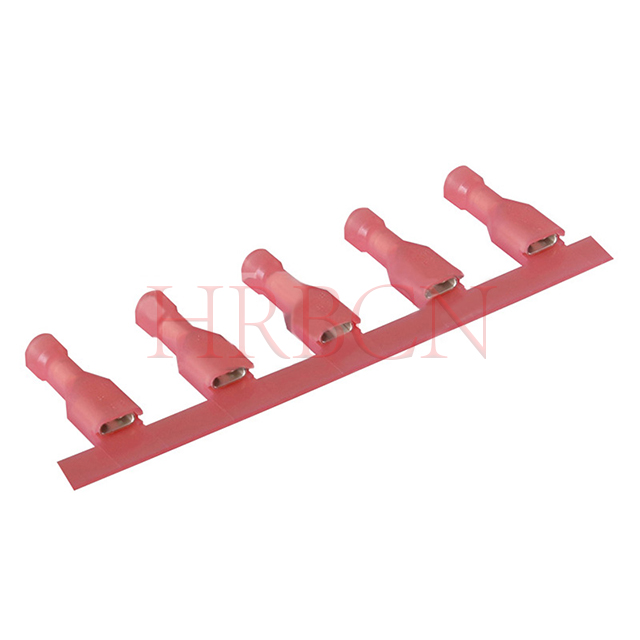

Способ упаковки: S=полоска L=отдельный кусок

  • Серия: 8 = 4,75 мм (0,187 дюйма)

  • R=красный(22-18 AWG), Ins. Диаметр, Макс: 3,05; R1=красный (22–18 AWG), Ins. Диаметр, Макс: 5,84


Технические параметры

  • Номинальный ток: 10 А переменного тока, постоянного тока

  • Номинальное напряжение: 300 В переменного тока, постоянного тока

  • Рабочая температура: от -25 ºC до +105 ºC

  • Материал: Корпус: нейлон66 UL 94V-2;  Терминал: Латунь. луженый

  • Размер вкладки: 4,75x0,8 мм или 4,75x0,5 мм.

  • Применимый провод: AWG 22–18 (0,32–0,82 мм⊃2;).

  • Совместимый диапазон диаметров изоляции: 3,05 мм/5,84 мм

  • Усилие вставки и штекерный разъем: ≤7,8 кг.

  • Усилие вывода и мужской терминал: ≥3,0 кг.

  • Линейный терминал и сила: ≥5,0 кг


Особенности продукта

  • Характеристики терминала: Стоп провода

  • Вместимость: Одиночный

  • Обжим: F-обжим

  • Тип ствола: Закрытый

  • Завершить: Провод и кабель

  • С изоляцией: Полностью изолированный

  • Тип удержания спаривания: замок с ямочкой

  • Упаковка: лента/катушка или отдельные детали в пакете.


Технические характеристики

- Луженая латунь для защиты от коррозии.

- Нейлоновая изоляция для устойчивости к высоким температурам.

- Надежная конструкция обжимного цилиндра для надежного удержания проволоки

- Рассчитан на напряжение до 300 В.


Схема спаривания


HRB 4,75 мм 0,187 дюйма AWG22-18 0,32–0,82 мм 2 Прямая изолированная розетка (серия M6350 AWG22-18) обычно соединяется с


Сопряжение FASTON TERMINAL

Перекрестная ссылка | Сменные стандартные клеммы


Эта изолированная розетка HRB диаметром 4,75 мм и диаметром 0,187 дюйма соответствует мировым стандартным спецификациям и полностью взаимозаменяема со стандартными быстроразъемными клеммами, используемыми во всем мире.

Он обеспечивает возможность прямой замены, подходящей по форме, форме и функциям для стандартных проводных систем.




Вопрос:  Каковы основные параметры полностью изолированной розеточной клеммы диаметром 4,75 мм (AWG 22–18)?

A: Тип клеммы быстрого отключения: Розетка

Размер провода: AWG22-18 (0,32-0,82 мм²)

Ширина сопрягаемой вкладки: 4,75 (0,187 дюйма)

Толщина ответной вкладки: 0,5 мм/0,8 мм

Совместимый диапазон диаметров изоляции: 3,05 мм/5,84 мм

Вопрос:  Каков минимальный заказ для изолированного терминала 4,75 мм 0,187 дюйма?

О: Минимальный заказ: 5000 шт./шт.

Вопрос: Каково время выполнения изолированного терминала 4,75 мм 0,187 дюйма?

О: L/T: 3-4 недели.

Вопрос: Какова максимальная температура для этого разъема 4,75 мм?

A: Максимальная температура составляет 105°C.

Вопрос: Можно ли использовать эту розетку AWG 22–18 в условиях автомобильной вибрации?

О: Да, эта розетка AWG22-18 обеспечивает надежное удержание контактов, что позволяет выдерживать типичные уровни автомобильной вибрации. Он подходит для автомобильной проводки общего и среднего тока при установке в соответствии со спецификациями.

Вопрос: В чем разница между разъемами 4,75 мм и 6,35 мм?

О: Разница заключается в ширине вкладки терминала. Разъемы 4,75 мм меньше по размеру и используются для более легких приложений, а разъемы 6,35 мм

Разъемы выдерживают более высокие токи.

Вопрос: Как выбрать правильный размер AWG?

О: Выберите разъем в зависимости от сечения вашего провода. Этот продукт предназначен для проводов AWG 22–18, что обеспечивает правильную обжимную посадку.

Вопрос: Эти разъемы изолированы?

О: Да, они оснащены полностью изолированным рукавом для предотвращения коротких замыканий и повышения безопасности.

Вопрос:  Какой размер провода поддерживает AWG 22–18?

Клеммы AWG 22-18 предназначены для проводов с площадью поперечного сечения, подходящей для электрических применений с низким и средним током.

Вопрос: Какие сертификаты имеют разъемы HRB (UL, RoHS, REACH)?

Ответ:  Разъемы HRB имеют сертификаты UL/cUL, RoHS и REACH, а также ключевые автомобильные и промышленные разрешения.

UL/cUL: Сертифицировано по UL 1977  (номер файла E322751).

Вопрос:  Что такое гнездовая клемма 4,75 мм?

Гнездовая разъединительная клемма 4,75 мм представляет собой тип электрического разъема, предназначенный для вставки вилки 4,75 мм, что позволяет быстро и надежно

проводные соединения.

Вопрос: подходит ли этот терминал для использования в автомобиле?

О: Да, эта полностью изолированная розетка с размыкателем широко используется в автомобильных проводных системах благодаря ее надежному соединению и

виброустойчивость.









Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно REACH

  • Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификация безопасности:  UL&cUL

Класс воспламеняемости UL: UL 94V-2





Приложение FASTON TERMINAL


Универсальные полностью изолированные быстроразъемные клеммы широко применяются в различных областях, в том числе:


  1. Бытовая техника : системы отопления, вентиляции и кондиционирования, холодильники, стиральные и посудомоечные машины, духовки и водонагреватели, обеспечивающие безопасные и удобные соединения проводов для бытовых электрических компонентов.

  2. Автомобильная промышленность: системы электропроводки транспортных средств, включая освещение, датчики, исполнительные механизмы и вспомогательные системы электромобилей, обеспечивающие стабильное соединение даже в условиях вибрации.

  3. Промышленные средства управления : двигатели, приводы, источники питания, ПЛК, датчики и панели управления, отвечающие потребностям промышленной низковольтной проводки.

  4. Электроника и освещение: источники питания, драйверы светодиодов, бытовая электроника и аудиооборудование с надежной изоляцией и возможностью быстрого подключения.

Общее назначение: Подходит для низкого/среднего напряжения, малого тока и безопасных быстроразъемных низковольтных силовых и сигнальных соединений, широко используется в бытовой технике, автомобильном, промышленном и электронном оборудовании.
