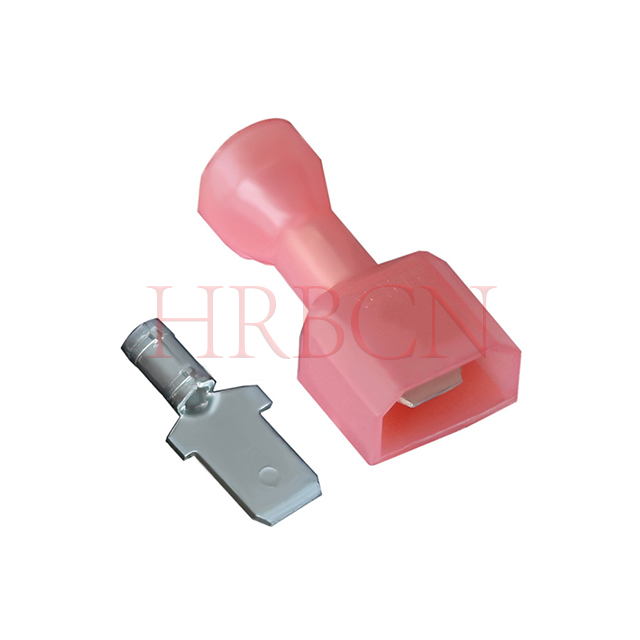

Вопрос: Каковы основные параметры полностью изолированной размыкающей клеммы диаметром 4,75 мм (AWG 22–18)?
A: Тип клеммы быстрого отключения: выступы/прямой тип
Размер провода: AWG22-18 (0,32-0,82 мм²)
Ширина сопрягаемой вкладки: 4,75 (0,187 дюйма)
Толщина ответной вкладки: 0,5 мм/0,8 мм
Совместимый диапазон диаметров изоляции: 3,05 мм/5,84 мм

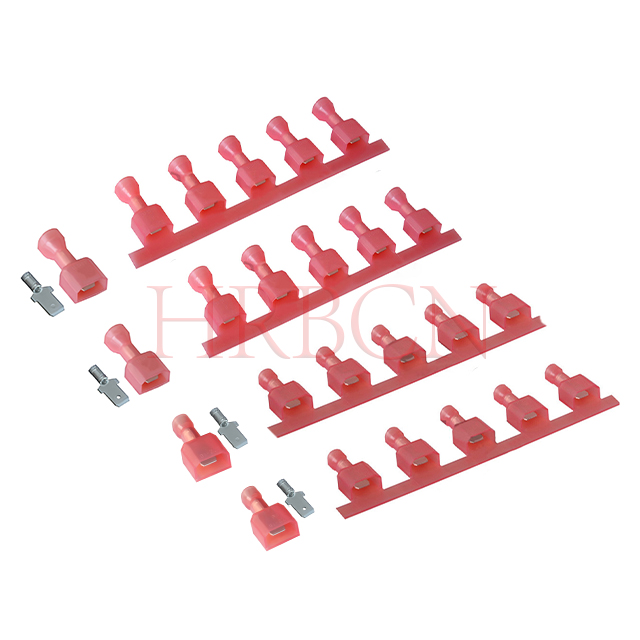

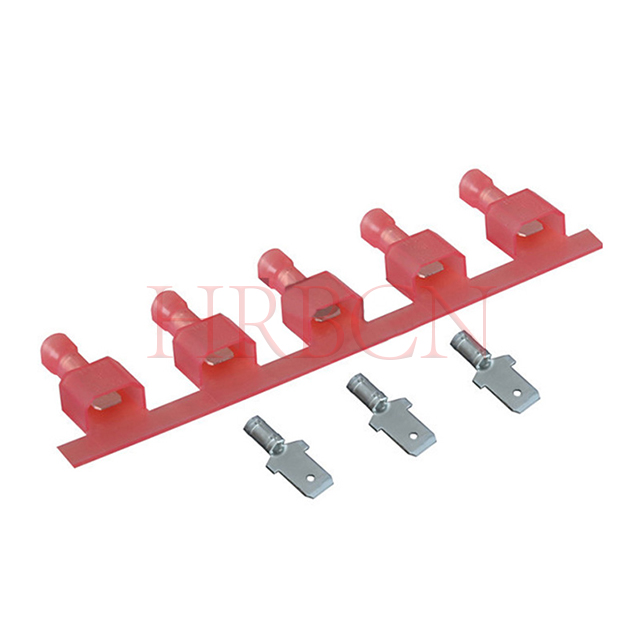

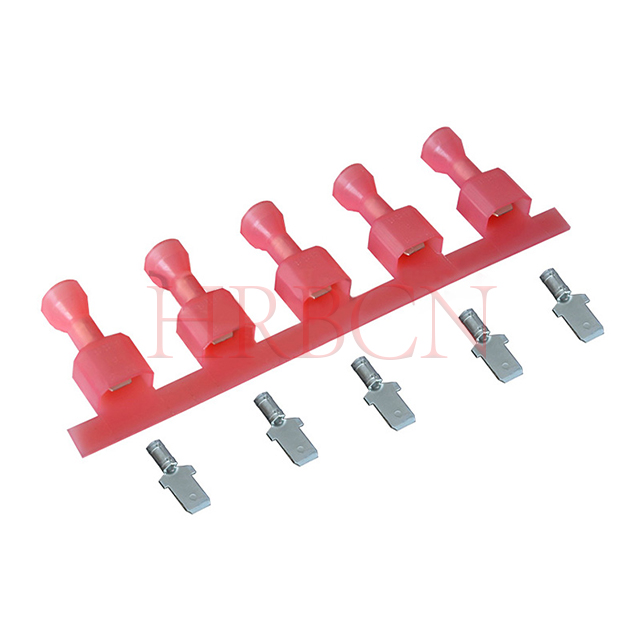

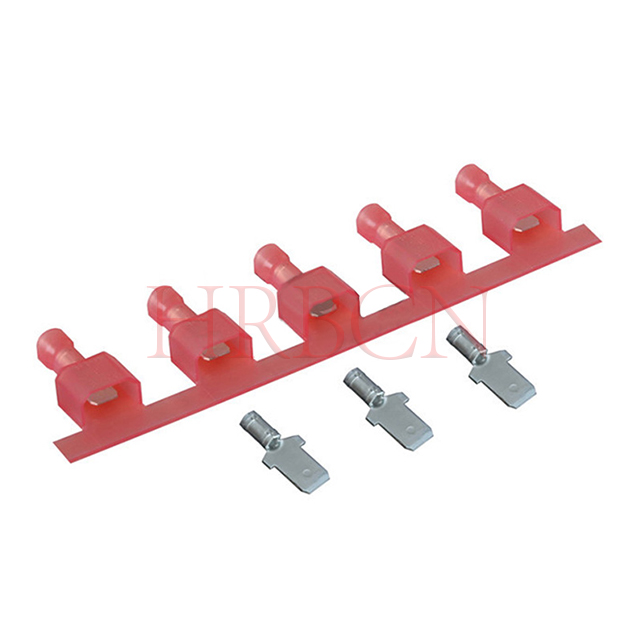

Вопрос: Каковы различия между M6351FNS-8(8)-R; М6351ФНС-8(8)-Р1; М6351ФНС-8(8)-Р(А); Клеммы M6351FNS-8(8)-R1(A)? Как выбрать правильный?
A: Все они относятся к серии полностью изолированных прямых клемм M6351FNS диаметром 4,75 мм.
Правила кодирования следующие:
①: 8(8) означает толщину клеммной пластины: 0,8 мм; 8(5) означает толщину клеммной пластины: 0,5 мм.
②: R / R1 обозначают разные внутренние диаметры изоляции и диапазон калибров проводов, как для проводов AWG 22–18. R=Инс. Диаметр, Макс: 3,05 мм; R1=Инс. Диаметр, Макс: 5,84 мм.
③: Без суффикса (A) используется конструкция фиксатора отверстия с надежной фиксацией и антивибрацией; с суффиксом (A) имеет структуру Dimple Detent для более плавного подключения и отключения со стандартной силой фиксации.
Руководство по выбору:
①: Выберите стандарт R / R1 без суффикса (A) для сценариев, требующих надежной блокировки и виброустойчивости;
②: Выберите R(A) / R1(A) для применений, требующих легкой установки и извлечения с обычным требованием блокировки;
③: Выберите R или R1 в соответствии с фактическим внешним диаметром провода, чтобы обеспечить идеальное обжатие и прилегание изоляции.
Вопрос: Каков минимальный заказ для изолированного терминала 4,75 мм 0,187 дюйма?
О: Минимальный заказ: 5000 шт./шт.
Вопрос: Каково время выполнения изолированного терминала 4,75 мм 0,187 дюйма?
О: L/T: 3-4 недели.
Вопрос: Какова максимальная температура для этого разъема 4,75 мм?
A: Максимальная температура составляет 105°C.
Вопрос: Можно ли использовать эту розетку AWG 22–18 в условиях автомобильной вибрации?
О: Да, эта розетка AWG22-18 обеспечивает надежное удержание контактов, что позволяет выдерживать типичные уровни автомобильной вибрации. Он подходит для автомобильной проводки общего и среднего тока при установке в соответствии со спецификациями.
Вопрос: В чем разница между разъемами 4,75 мм и 6,35 мм?
О: Разница заключается в ширине вкладки терминала. Разъемы 4,75 мм меньше по размеру и используются для более легких приложений, а разъемы 6,35 мм
Разъемы выдерживают более высокие токи.
Вопрос: Как выбрать правильный размер AWG?
О: Выберите разъем в зависимости от сечения вашего провода. Этот продукт предназначен для проводов AWG 22–18, что обеспечивает правильную обжимную посадку.
Вопрос: Эти разъемы изолированы?
О: Да, они оснащены полностью изолированным рукавом для предотвращения коротких замыканий и повышения безопасности.
Вопрос: Какой размер провода поддерживает AWG 22–18?
A: Клеммы AWG 22–18 предназначены для проводов с площадью поперечного сечения, подходящей для электрических применений с низким и средним током.
Вопрос: В чем разница между моделями с суффиксом (А) и без него?
①Без суффикса (А):
Принимает структуру фиксации отверстия. Он фиксируется за счет зацепления с круглым отверстием, обеспечивая надежное удержание, защиту от расцепления и устойчивость к вибрации.
②С суффиксом (A):
Принимает структуру Dimple Detent. Он позиционируется за счет сжатия пружинных углублений, обеспечивая более плавное введение и извлечение со стандартной силой фиксации.
Вопрос: Что такое разъем-разъем 4,75 мм?
A: Разъединительная клемма типа «папа» 4,75 мм представляет собой разновидность лопастной клеммы диаметром 0,187 дюйма с шириной выступа 4,75 мм.
Это полностью изолированный компонент для подключения проводов, изготовленный из луженой латуни и огнестойкого нейлона, широко соединенный с гнездовыми клеммами диаметром 4,75 мм для быстрого подключения и отключения.
Он обычно используется в автомобильных жгутах проводов, бытовой технике и промышленном оборудовании для подключения цепей, доступен в различных диапазонах сечения проводов: AWG16-14 и AWG22-18.
Вопрос: подходит ли этот терминал для использования в автомобиле?
О: Да, эта полностью изолированная розетка с размыкателем широко используется в автомобильных проводных системах благодаря ее надежному соединению и
виброустойчивость.
Вопрос: В чем разница между соединением с прямыми гнездовыми клеммами и флажковыми гнездовыми клеммами? Как выбрать правильный тип?
A: Как прямые гнездовые клеммы, так и флажковые гнездовые клеммы могут сопрягаться с размыкающими клеммами той же спецификации.
Основными отличиями являются направление установки, схема подключения и сценарий применения:
①: Прямая гнездовая клемма имеет линейную прямую конструкцию с проводкой и подключением в прямом горизонтальном направлении.
②: Розетка флажкового типа имеет прямоугольную конструкцию флажка, поворачивающую направление проводки на 90 градусов для боковой прокладки и компактной установки.
③: Электрические характеристики, номинальный ток и фиксирующая конструкция идентичны для обоих типов при одинаковом размере выступа и сечении провода.
Руководство по выбору:
①: Выбирайте прямые гнездовые клеммы для линейной проводки, прямой прокладки жгута и достаточного места для установки.
②: Для ограниченного монтажного пространства, прокладки под углом 90° и компактной внутренней проводки оборудования выберите флажковые гнездовые клеммы.
③: Сохраняйте одинаковую ширину выступов и калибр проводов AWG, чтобы обеспечить идеальное соединение с соответствующими вилками.
