Различия между разъемами «плата-плата» и «провод-плата»

Вы можете увидеть большую разницу между разъемами «плата-плата» и разъемами «провод-плата» в том, как они соединяют электронные компоненты. Межплатные разъемы соединяют две печатные платы вместе. Разъемы «провод-плата» соединяют провода с печатной платой. От того, что вы выберете, зависит надежность и прочность вашей конструкции. Соединитель HRB&HRBCN предлагает хороший выбор для обоих типов. В таблице ниже показано, какой разъем лучше всего подходит для разных работ:

Если вам нужно небольшое внутреннее соединение, используйте межплатные разъемы. Если вам нужны внешние провода или больше мощности, используйте разъемы «провод-плата».

Ключевые выводы

• Межплатные разъемы соединяют две печатные платы вместе. Это помогает сделать устройства меньше и работать лучше.

• Разъемы «провод-плата» присоединяют внешние провода к печатной плате. Это позволяет подключать питание и сигналы разными способами.

• Если вам нужен небольшой дизайн, используйте межплатные разъемы. Они хороши для быстрой передачи данных на таких устройствах, как смартфоны и ноутбуки.

• Если вам нужны внешние соединения, выберите разъемы «провод-плата». Они используются для датчиков и силовых кабелей в автомобилях и домашних машинах.

• При выборе разъема для своего проекта подумайте о таких вещах, как размер шага, номинальный ток и срок службы разъема.

• Всегда проверяйте, выдерживает ли разъем такие воздействия, как вода и тряска. Это гарантирует, что он будет работать в трудных местах.

• Тщательно спланируйте разводку печатной платы, чтобы все было правильно. Это поможет избежать проблем с разъемами.

• Разъемы HRB и HRBCN имеют множество вариантов, соответствующих правилам безопасности. Это делает их безопасными и пригодными для многих применений.

Обзор межплатных разъемов

Что такое межплатные разъемы

Межплатные разъемы соединяют две печатные платы вместе. Эти разъемы помогают собирать электронные системы по частям. Вам не нужны дополнительные провода, поэтому устройства могут быть меньше. Межплатные разъемы позволяют быстро передавать данные и упрощают работу. Они также помогают справиться с тряской, проблемами с сигналами и нагревом в ваших проектах.

Вот таблица, в которой перечислены основные конструктивные особенности и их назначение :

Эти разъемы вы видите во многих новых устройствах. Они работают на ноутбуках, смартфонах и машинах для работы. Shenzhen Haiyuncheng Electronic Co., Ltd. производит водонепроницаемые межплатные разъемы различных размеров. Эти функции помогают им хорошо работать внутри и снаружи.

Типы и конфигурации

Есть несколько распространенных типов BTB, которые вы можете выбрать для своей системы. Каждый тип подходит для разных установок или задач.

Мезонин

Мезонинные разъемы позволяют размещать одну плату поверх другой. Это экономит место и позволяет менять планировку. Вы часто видите мезонинные разъемы в конфигурациях с основной платой и платой меньшего размера. Они помогают соединить платы рядом или друг над другом.

Краевая карта

Разъемы Edge Card для подключения используют край печатной платы. Вы вставляете плату в разъем, чтобы соединить их. Этот тип хорош для быстрой настройки и легкой замены. Разъемы Edge Card можно найти в компьютерах и телефонных системах.

Укладка

Разъемы для штабелирования позволяют ставить несколько плат друг на друга. Получается высокая стопка. Вы используете стековые разъемы в устройствах, которым требуется множество соединений. Они помогают вам создавать небольшие изделия с множеством применений.

Вот таблица, в которой показаны типы соединений и их назначение:

Приложения

Межплатные разъемы можно найти во многих вещах, которые вы используете. Они соединяют печатные платы без проводов, поэтому меньше беспорядка. Эти разъемы отлично подходят для небольших помещений. Вы часто используете их в конфигурациях с основной платой и платой меньшего размера. В электронике они есть в ноутбуках и смартфонах. Множество контактов делают их подходящими для крошечных устройств. В рабочих машинах водонепроницаемые разъемы от Shenzhen Haiyuncheng Electronic Co., Ltd. защищают вещи от грязи и воды. Вы можете рассчитывать на эти разъемы в трудных местах, например, на заводах или при уличном освещении.

Совет: выбирайте разъемы с высоким классом IP, если вы хотите защититься от воды и пыли. Это поможет вашему оборудованию прослужить дольше и работать лучше.

Ключевые параметры

При выборе межплатных разъемов необходимо учитывать некоторые важные параметры. Эти факторы помогут вам решить, подходит ли разъем вашему проекту. Вот основные вещи, которые вы должны проверить:

1. Варианты шага
   Шаг означает расстояние между контактами разъема. Меньшие размеры шага позволяют разместить больше контактов в небольшом пространстве. Это отлично подходит для крошечных устройств, таких как смартфоны. Большие размеры шага обеспечивают более прочные соединения и с ними легче обращаться. В таблице ниже показано, как шаг влияет на другие функции:

   Шаг (мм)	Текущий рейтинг (А)	Плотность подключения (контактов/см⊃2;)	Механическая прочность	Сложность производства
   0.4	0.3	625	*	*****
   0.5	0.5	400	**	****
   0.8	0.5	156	****	**
   1.27	0,5-1,0	62	*****	*

   Примечание. Меньший шаг поможет вам сэкономить место , но может сделать разъем менее прочным и усложнить сборку.

2. Ток и напряжение
   Вы должны проверить, какой ток и напряжение выдерживает разъем. Если вы используете слишком большую мощность, разъем может перегреться или выйти из строя. Всегда сопоставляйте номинал разъема с потребностями вашего устройства. Хорошие межплатные разъемы обеспечивают четкость и безопасность ваших сигналов.

3. Долговечность
   Долговечность показывает, сколько раз вы можете подключать и отключать платы, прежде чем разъем изнашивается. Некоторые разъемы служат тысячи циклов. Если ваше устройство необходимо часто открывать и закрывать, выберите разъем с высокой прочностью. Также обратите внимание на функции, защищающие от ударов, вибрации и влаги.

Рекомендации по проектированию

Когда вы планируете свой проект, вам нужно подумать о соображениях дизайна btb. Этот выбор влияет на то, насколько хорошо ваши межплатные разъемы работают в реальной жизни.

Компоновка печатной платы

• Вам следует тщательно спланировать расположение печатных плат. Убедитесь, что разъемы совпадают с контактными площадками на обеих платах.

• Подумайте о высоте стека. Это пространство между двумя досками. Выберите разъем, который соответствует вашему дизайну.

• Проверьте пространство вокруг разъема. Оставьте достаточно места для сборки и тестирования.

Выравнивание

• Хорошее выравнивание поможет избежать погнутых контактов и плохих соединений. Если возможно, используйте направляющие стойки или элементы выравнивания.

• Убедитесь, что сила сопряжения не слишком велика. В противном случае вы можете повредить разъем или плату.

• Прежде чем завершить дизайн, проверьте соответствие. Это поможет вам обнаружить проблемы на ранней стадии.

Совет: Всегда учитывайте такие аспекты проектирования btb, как выравнивание, высота стека и целостность сигнала. Эти шаги помогут вам избежать дорогостоящих ошибок и сделать ваше устройство более надежным.

Выполняя эти шаги, вы убедитесь, что ваши межплатные разъемы работают хорошо и прослужат долго.

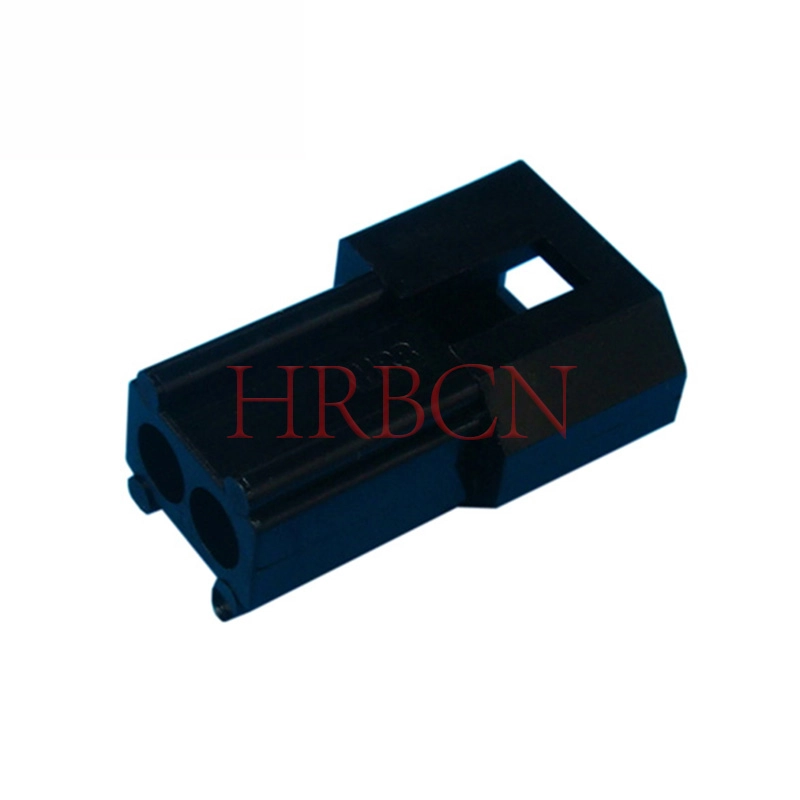

Разъемы «провод-плата» с разъемом HRB и HRBCN

Что такое разъемы «провод-плата»

Разъемы «провод-плата» соединяют провода прямо с печатной платой. Эти разъемы помогают создать прочные и безопасные электрические соединения. Их можно найти во многих электронных устройствах. Они позволяют подавать питание или сигналы от внешних проводов на плату вашего устройства. Разъем имеет разъем на плате и корпус для провода. Они бывают разных форм и размеров для разных целей.

Вот таблица, в которой перечислены основные функции и части распространенных типов WTB:

Вы выбираете правильный разъем, проверяя шаг, ток, напряжение и другие детали. Эти вещи помогут вам подобрать соединитель к вашему проекту.

Типы и особенности

Есть несколько распространенных типов WTB, которые вы можете выбрать. Каждый тип лучше всего подходит для определенных работ и облегчает строительство.

Обжим

В обжимных разъемах используется металлическая деталь, прижимаемая к проводу. Чтобы плотно сжать его, понадобится специальный инструмент. Это обеспечивает прочную связь между проводом и разъемом. Обжимные разъемы просты в использовании и очень надежны. Вы видите их в автомобилях и машинах, где вам необходимо безопасное соединение.

ИДЦ

IDC означает соединитель со смещением изоляции. Предварительно зачищать провод не обязательно. Разъем имеет острые лезвия, которые прорезают оболочку провода и касаются металла. Разъемы IDC экономят время и хорошо работают с ленточными кабелями. Вы найдете их в компьютерах и панелях управления.

Винтовой терминал

В разъемах с винтовыми клеммами для удержания провода используется винт. Вы вставляете провод и поворачиваете винт, чтобы он был затянут. Этот тип прост и позволяет быстро менять провода. Винтовые клеммы используются в заводском оборудовании и источниках питания.

Приложения

Разъемы «провод-плата» используются во многих местах. Они соединяют питание и сигналы в электромобилях . Вы также можете увидеть их в системах помощи водителю. Эти разъемы обеспечивают прочную связь в электрических системах автомобиля. На заводах они работают с машинами и системами управления.

Совет: выберите подходящий для вашей работы разъем, чтобы сделать ваше устройство безопаснее и прочнее.

Разъемы «провод-плата» обеспечивают прочность и гибкость. Вы можете использовать их в автомобилях, бытовой электронике и заводских машинах. Они помогают вам создавать устройства, которые прослужат долго и будут хорошо работать.

Технические характеристики

Выбирая разъемы «провод-плата», необходимо проверить некоторые ключевые характеристики. Эти характеристики помогут вам выбрать правильный разъем для вашего проекта. Они также следят за тем, чтобы ваш разъем работал хорошо в любых ситуациях.

Размеры шага

Размер шага — это расстояние между каждым контактом разъема. Вы можете найти множество размеров шага, например 2,5 мм и 5,08 мм. Небольшие размеры шага позволяют разместить больше контактов на небольшой площади. Большие размеры шага проще в использовании и обеспечивают более прочные связи. Всегда подбирайте размер шага в соответствии с вашим дизайном и соображениями дизайна WTB.

• Малый шаг (например, 2,5 мм): подходит для небольших устройств и узких цепей.

• Большой шаг (например, 5,08 мм): лучше всего подходит для прочных звеньев и простой настройки.

Варианты покрытия

Покрытие покрывает контакты разъема, предотвращая ржавчину и помогая прохождению электричества. Вы можете выбрать золотое или оловянное покрытие. Позолота обеспечивает лучшую защиту и работает в труднодоступных местах. Лужение подходит для большинства целей и стоит дешевле.

• Золотое покрытие: отлично подходит для труднодоступных мест и высокой проводимости.

• Лужение: хорошо подходит для ежедневного использования и экономит деньги.

Экологическая устойчивость

Вы хотите, чтобы ваш разъем прослужил долго даже в трудных местах. Хорошие разъемы «провод-плата» защищают от воды, пыли и химикатов. Они также работают в жаркую или холодную погоду. Обратите внимание на такие характеристики, как стойкость к окислению и прочные материалы. Эти вещи продлят срок службы вашего разъема и сохранят ваше устройство в безопасности.

Совет: При выборе разъема всегда учитывайте такие аспекты конструкции WTB, как вибрация, удары и температура. Это поможет вам избежать проблем в вашем устройстве.

Преимущества разъема «провод-плата» HRB и HRBCN

Вы получаете много хороших вещей, когда используете разъем «провод-плата» от разъема HRB и HRBCN. Эти разъемы созданы для обеспечения высокой производительности и безопасности при выполнении многих работ.

Универсальность

Вы можете использовать эти разъемы разными способами. Они бывают разных размеров и форм. Вы можете выбрать прямоугольные или вертикальные заголовки, одно- или двухрядную конструкцию, а также различные варианты покрытия. Это позволяет легко вписать разъем в ваш проект. Вы можете использовать их в автомобилях, на заводах и в бытовой электронике. Они также хорошо работают в таких вещах, как интеллектуальная техника и фабричные машины.

Надежность

Разъемы HRB и HRBCN «провод-плата» рассчитаны на длительный срок службы. У них крепкие замки, они выдерживают тряску и удары. Их можно использовать в местах с большим движением или плохой погодой. Эти разъемы соответствуют ведущим отраслевым стандартам, таким как ISO 9001 , UL/cUL, TS16949, TUV и VDE. Вы можете доверить им обеспечение безопасности и работоспособности вашего устройства. Они также помогут вам сэкономить деньги, поскольку вам не придется часто их заменять.

Примечание. Прежде чем выбирать разъем, всегда проверяйте сертификаты и особенности конструкции WTB. Это поможет вам соблюдать правила безопасности и обеспечит правильную работу вашего устройства.

Сравнение: «плата-плата» и «провод-плата»

Функциональные различия

Если вы сравните работу этих разъемов, вы увидите, что они разные. Межплатные разъемы соединяют две печатные платы вместе. Вы используете их, если хотите, чтобы ваше устройство было маленьким и аккуратным. Разъемы «провод-плата» позволяют подключать провода к печатной плате. Это поможет вам подключить такие устройства, как датчики или переключатели, к основной плате.

Вот таблица, показывающая основные различия между ними :

Межплатные разъемы используются , когда вы хотите соединить две платы внутри устройства. Вы используете разъемы «провод-плата», когда вам нужно подать питание или сигналы извне.

Совет: Подумайте, что вам нужно подключить. Если вы хотите соединить две платы, используйте межплатные разъемы. Если вам нужно соединить провода, используйте разъемы «провод-плата».

Производительность и варианты использования

Важно знать, как каждый разъем работает в реальной жизни. Межплатные разъемы позволяют быстро передавать данные между платами. Они лучше всего подходят для устройств, которым требуется много сигналов в небольшом пространстве, таких как смартфоны или серверы. Эти разъемы могут передавать данные очень быстро, иногда со скоростью более 10 Гбит/с.

Разъемы «провод-плата» хороши для питания и более медленных сигналов. Вы используете их, когда вам нужно соединить провода с платой, например, в бытовой технике или автомобиле. Они хорошо работают на коротких и средних расстояниях и позволяют легко добавлять или заменять детали.

Вот таблица, которая поможет вам сравнить, как они работают и где вы их используете:

• Межплатные разъемы: вы используете их, когда вам нужна быстрая передача данных и множество соединений, например, в компьютерах или интеллектуальных устройствах.

• Разъемы «провод-плата». Вы используете их, когда вам нужно подключить к плате внешние детали, такие как датчики или силовые кабели.

Примечание. Разъемы «плата-плата» позволяют создавать небольшие и быстрые устройства. Разъемы «провод-плата» помогают добавлять внешние детали и облегчают ремонт.

Механические и экологические факторы

Вам нужно подумать, где и как вы будете использовать каждый разъем. Место, где вы их используете, может повлиять на то, насколько хорошо они работают. Межплатные разъемы часто находятся внутри устройств, поэтому они должны плотно прилегать и выдерживать тряску и удары. Вам следует проверить такие вещи, как шаг, количество контактов и сколько раз вы можете их подключать и отключать.

Разъемы «провод-плата» часто подвергаются большей нагрузке. Возможно, им придется защищать от воды, пыли или химикатов. Вам следует посмотреть, насколько прочный замок, насколько хорошо он сопротивляется растяжению и выдерживает ли он изменения температуры или влажности.

Вот несколько важных вещей, о которых стоит подумать:

• Где вы его используете (внутри или снаружи)

• Сколько силы вам нужно для подключения или отключения

• Насколько глубоко вставляется разъем и настройка контактов

• Шаг и количество контактов

• Сколько раз вы можете использовать его, прежде чем он изнашивается

• Если он выдержит тряску, удары, влажность и изменения температуры

• Если он может противостоять вещам, вызывающим ржавчину

Совет: Всегда выбирайте разъем, соответствующий тому месту, где вы его будете использовать. Если ваше устройство много перемещается или сталкивается с плохой погодой, выберите разъем, который справится с этим.

Вы можете использовать это инженерное сравнение, чтобы выбрать правильный разъем для вашего проекта. Подумайте, что вам нужно подключить, как быстро должны передаваться ваши сигналы и где будет использоваться ваше устройство.

Когда выбирать каждый тип

Вам необходимо знать, когда использовать разъемы «плата-плата», а когда — разъемы «провод-плата». Каждый тип лучше всего работает в различных ситуациях. Если вы хотите, чтобы ваш проект работал хорошо, вы должны подобрать разъем в соответствии со своими потребностями.

Выбирайте межплатные разъемы, если:

• Вы хотите соединить две или более печатные платы внутри одного устройства.

• Вы создаете модульную электронику, которую нужно легко модернизировать или отремонтировать.

• Вы разрабатываете продукты с платами расширения или дочерними платами.

• Вам необходимо маршрутизировать сигналы между печатными платами без использования дополнительных проводов.

• Вам нужна компактная и аккуратная компоновка внутри шкафа.

Эти разъемы помогут вам сэкономить место и обеспечить порядок на вашем устройстве. Их часто можно увидеть в ноутбуках, смартфонах и другой мелкой электронике. Они также хорошо работают в машинах, которым нужно сложить вместе много плат.

Выбирайте разъемы «провод-плата», когда:

• Вам необходимо подключить провода снаружи вашего устройства к печатной плате.

• Вы хотите добавить в свою систему датчики, переключатели или силовые кабели.

• Вы создаете устройства, которым требуется гибкая проводка или простая сборка.

• Вы работаете с оборудованием, которое подвергается вибрации, движению или суровым условиям.

• Вы хотите произвести ремонт или внести изменения, не открывая устройство целиком.

Разъемы «провод-плата» обеспечивают большую гибкость. Их можно использовать в автомобилях, бытовой технике и заводских машинах. Они позволяют легко добавлять или менять детали.

Совет: Всегда оценивайте потребности вашего проекта, прежде чем выбирать соединитель. Подумайте, где вы будете его использовать, сколько у вас места и как часто вам придется подключать или отключать детали.

Чтобы принять решение, вы можете использовать инженерное сравнение. Посмотрите на структуру, вариант использования и среду для каждого соединителя. Таким образом, вы выбираете лучший тип для вашего дизайна и продлеваете срок службы вашего устройства.

Выбор правильного разъема

Требования к приложению

Вам нужно выбрать разъем, который соответствует вашему проекту. Каждый тип разъема имеет свою форму и наилучшее применение. В таблице ниже показано, какой разъем подходит для разных задач:

Всегда проверяйте размер, шаг и мощность, необходимую вашему разъему. Подумайте, где вы будете его использовать и как часто вы будете его подключать или отключать.

Распространенные ошибки выбора

Люди иногда допускают ошибки при выборе разъемов. Эти ошибки могут вызвать проблемы в вашем устройстве. Вот некоторые распространенные из них:

• Выбирайте разъем, не думая о тряске , нагреве или о том, как долго вы его используете. Это может привести к тому, что он сломается слишком быстро.

• Выбираю разъем только потому, что он дешевый. Это может привести к ухудшению работы вашего устройства, когда оно занято.

• Использование обычного разъема в труднодоступном месте. Это может привести к тому, что он перестанет работать на улице или на фабриках.

• Пины не совпадают. Это происходит из-за плохой сборки или неправильных размеров.

Вы можете предотвратить эти ошибки, если заранее узнаете, что нужно вашему устройству. Всегда думайте о качестве деталей, покрытия и корпуса. Сотрудничайте с компаниями, которые заботятся о деталях и предлагают способы помочь с согласованием.

Советы по предотвращению ошибок

Вы можете сделать лучший выбор, следуя нескольким простым советам. В таблице ниже приведены полезные советы :

Совет: Всегда проверяйте разъем в реальной жизни, прежде чем завершить проектирование. Это поможет вам обнаружить проблемы на ранней стадии и обеспечит правильную работу вашего устройства.

Вам также следует обсудить выбор разъемов со своей командой. Это поможет вам найти ошибки и выбрать лучший разъем для вашего проекта.

Решения для соединителей HRB и HRBCN

Вам нужен разъем, который хорошо работает и прослужит долго. HRB&HRBCN Connector предоставляет вам множество вариантов для ваших проектов. Вы можете найти решения для автомобилей, умных домов, заводов и медицинского оборудования. Компания гарантирует, что каждый разъем соответствует высоким стандартам. Вы получаете продукты, которые проходят испытания ISO 9001, UL, TS16949, TUV и VDE. Эти сертификаты показывают, что разъемы безопасны и надежны.

Вы можете выбрать из широкого спектра типов разъемов. Некоторые лучше всего подходят для соединения проводов с платами. Другие помогают соединить две доски вместе. Вы можете выбрать правильный размер шага, форму и покрытие в соответствии с вашими потребностями. Разъем HRB&HRBCN также предлагает водонепроницаемые варианты. Они защитят ваши устройства от воды и пыли.

Вот таблица, показывающая, что вы получаете с соединителем HRB&HRBCN:

Если вам нужна помощь, вы можете поговорить с командой HRB&HRBCN Connector. Они ответят на ваши вопросы и помогут выбрать лучший разъем. Вы также можете заказать индивидуальный дизайн. Команда исследований и разработок компании может изготовить разъем специально для вашего проекта.

Совет: Всегда проверяйте сертификаты и характеристики, прежде чем выбирать разъем. Это поможет вам сделать безопасный и разумный выбор.

Вы можете посетить веб-сайт HRB&HRBCN Connector , чтобы увидеть все продукты и решения. Вы найдете разъемы для многих отраслей и применений. Вы можете доверять HRB&HRBCN Connector, который поможет вам создать надежные и безопасные устройства.

Вы можете сказать, что разъемы «плата-плата» и «провод-плата» — это не одно и то же. Межплатные разъемы соединяют печатные платы для создания небольших устройств. Разъемы «провод-плата» соединяют внешние провода для более гибкого проектирования. Если вы хотите подобрать правильный разъем, выполните следующие действия:

• Подумайте о том, что нужно вашему проекту , например, о пространстве и о том, где оно будет использоваться.

• Вместе со своей командой проверьте макет и какие материалы вам нужны.

• Убедитесь, что разъем прочный и прослужит долго.

• Прежде чем завершить проект, опробуйте разъемы.

Вам также следует обратить внимание на такие вещи, как размер разъема , сколько электроэнергии он может выдержать и соответствует ли он правилам безопасности. Проверьте, хорошо ли он работает в жарких, влажных или тряских местах , чтобы ваше устройство оставалось в безопасности и всегда работало.

Часто задаваемые вопросы

В чем основная разница между разъемами «плата-плата» и «провод-плата»?

Для соединения двух печатных плат Разъемы «провод-плата» позволяют подключать провода к печатной плате. Каждый тип соответствует различным дизайнерским потребностям. используются межплатные разъемы .

Когда следует использовать межплатный разъем?

В компактных устройствах следует использовать межплатные разъемы. Эти разъемы помогут вам сэкономить место и сохранить аккуратный дизайн. Лучше всего они работают внутри электроники, такой как ноутбуки и смартфоны.

В каких отраслях используются разъемы «провод-плата»?

Разъемы «провод-плата» встречаются в автомобилестроении, промышленной автоматизации, бытовой электронике и медицинской технике. Эти разъемы помогут вам построить надежные и гибкие системы.

Как выбрать правильный шаг разъема?

Вы проверяете размер вашего устройства и потребности в сигнале. Малый шаг подходит для ограниченного пространства. Большой шаг обеспечивает более прочные соединения. Всегда сопоставляйте шаг с требованиями вашего проекта.

Сертифицированы ли разъемы HRB и HRBCN на безопасность?

Да. Разъемы HRB и HRBCN соответствуют стандартам ISO 9001, UL, TS16949, TUV и VDE. Вы можете доверять этим разъемам в плане их безопасной и надежной работы.

Можно ли использовать разъемы «провод-плата» вне помещения?

Вы можете использовать разъемы «провод-плата» на открытом воздухе, если выберете водонепроницаемые или устойчивые к коррозии типы. Эти разъемы защищают ваше устройство от воды и пыли.

Какие варианты покрытия доступны для разъемов?

Вы можете выбрать покрытие золотом или оловом. Позолота обеспечивает лучшую проводимость и служит дольше. Оловянное покрытие хорошо подходит для большинства применений и стоит дешевле.
