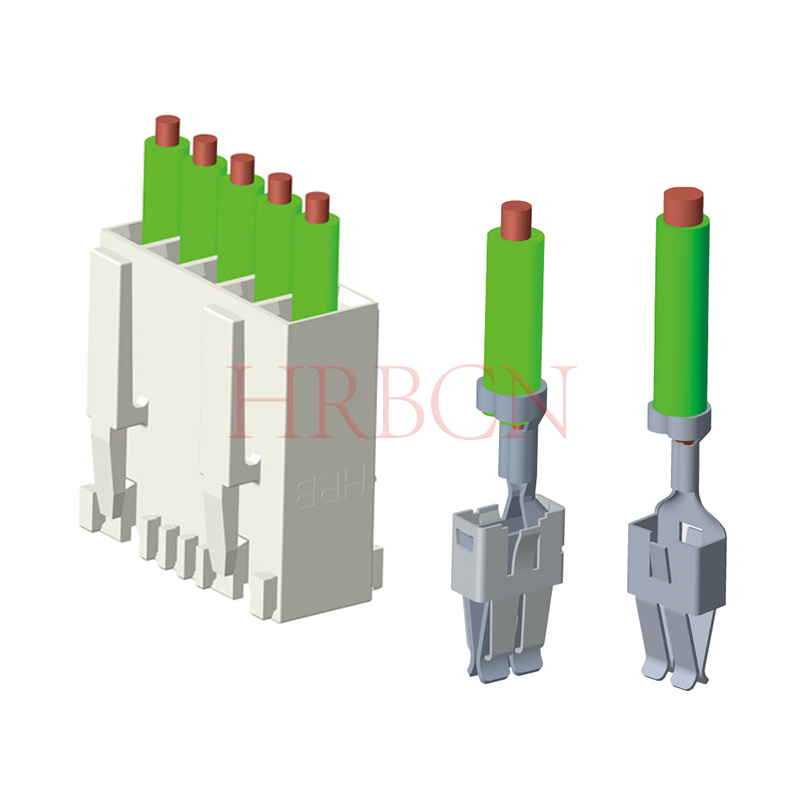

RAST 5 Обжимной корпус для розеток | Разъем провод-плата — HRB

P5012-XW-XXX-X, T8800XX-XX
Корпус разъема непрямого действия с обжимным соединением, внутренней блокировкой, вставляется в 5-контактные разъемы RAST
штат:
Количество:
Запрос цены Добавить в корзину

  • P5012-XW-XXX-X, T8800XX-XX

  • HRB

  • 8536909000

Артикул Определение

P5012 -Х -Ш -ХХХ -ХХ

   ①      ② ③    ④    ⑤

①:  Номер серии позиции HRB.

②: Количество контактов: 2–8.

③: Цвет корпуса: Белый.

④: Код доступа: 000-999.

⑤: Код блокировки: A0, A1, A2, B0, B1, B2 и т. д.


Т8800BS -Х

   ①           ②

①:  Номер серии позиции HRB.

②: Размер провода


Что касается обжимных корпусов и клемм серии P5012&T8800BS, примеры конфигураций шпонок приведены ниже. Другие стандартные варианты кодирования доступны по запросу. Пожалуйста, свяжитесь с отделом продаж HRB для получения более подробной информации.

Количество контактов

(2-8 контактов)

HRB П/ Н

Примеры ключей

 Шаг (мм)
2

P5012-2-W-000-A0

P5012-2-W-022-A0

P5012-2-W-041-A0

и т. д.

 5.0
3

P5012-3-W-001-A0

P5012-3-W-034-A0

P5012-3-W-042-A0

и т. д.

 5.0


HRB АРТ./НОМ.

SPQ/катушка (шт.)

 Размер провода
Т8800BS-2

2500

 0,5-1,0 мм2
Т8800БС-2-К

2500

 1,0-2,5 мм2
Т8800БС-2А-К

2500

 2,5-4,0 мм2

Технические параметры

Серия P5012 Корпус:

  • Рабочая температура: -40℃~+120℃

  • Сопротивление изоляции: 1000 мОм мин.

  • Материал: Корпус: нейлон66 UL94V-0.

  • УВТ: 750℃ ИЭК-60335-1

Терминал серии T8800:

  • Номинальный ток: 7 А переменного/постоянного тока Макс.

  • Номинальное напряжение: 250 В переменного/постоянного тока Макс.

  • Контактное сопротивление: макс. 10 мОм.

  • Материал: латунь, луженая.

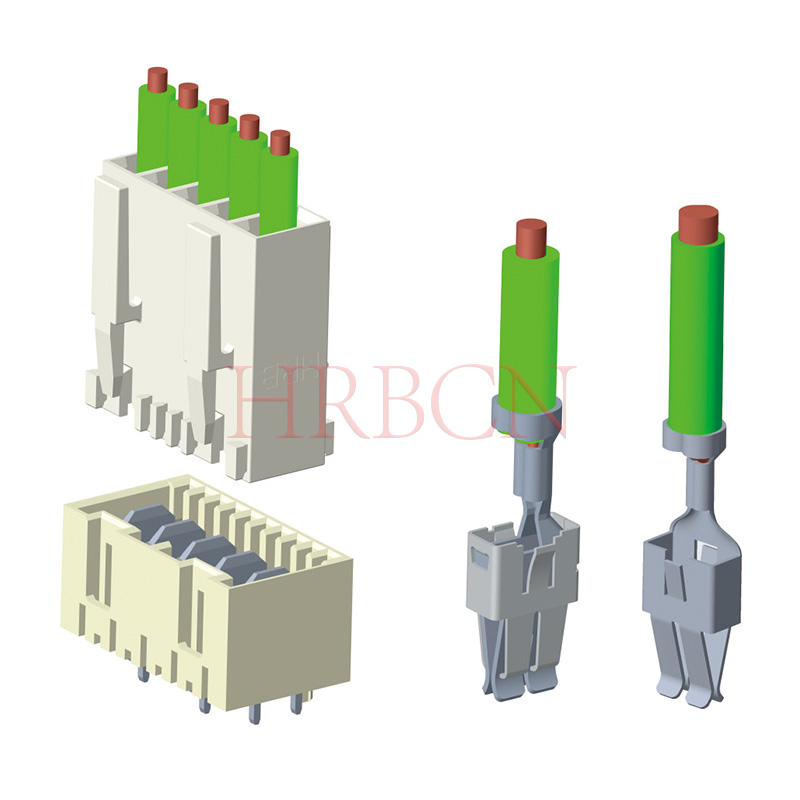

Сопряженные детали

Разъем  HRB RAST 5.0 серии M940X

М5012





Согласие

  • Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС

  • Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)

  • AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2024/2570

  • Европейский регламент по СОЗ (ЕС) 2025/718

  • Европейский регламент по СОЗ (ЕС) 2023/1608

  • Европейский регламент по СОЗ (ЕС) 2019/1021

  • Европейский регламент по СОЗ (ЕС) 2025/843

  • Европейский регламент по СОЗ (ЕС) 2025/1930

  • Регламент (ЕС) Np 1907/2006 относительно REACH

  • Предложение 65 штата Калифорния США

Сертификаты продукции

Допуски и сертификация безопасности:  UL&cUL;

Класс воспламеняемости UL: UL 94V-0



Разъемы RAST 2.5 широко применяются в различных областях, в том числе:

  1. Бытовая техника: системы отопления, вентиляции и кондиционирования, холодильники, стиральные и посудомоечные машины, духовки и водонагреватели, обеспечивающие стабильные и надежные соединения платы с проводкой для бытовых электрических систем управления.

  2. Автомобильная промышленность: электрические системы автомобиля, включая освещение, датчики, исполнительные механизмы, внутреннюю электронику и вспомогательные модули, обеспечивающие надежные соединения в условиях вибрации и высоких температур.

  3. Промышленные средства управления: двигатели, приводы, источники питания, ПЛК, датчики и панели управления, обеспечивающие эффективные и безошибочные соединения для оборудования промышленной автоматизации.

  4. Электроника и средства управления зданием: интеллектуальные счетчики, средства управления освещением, контроллеры HVAC и бытовые электроприборы, обеспечивающие стабильную передачу сигнала с помощью кодовых и запирающих конструкций.

Общее назначение: подходит для низковольтных силовых и сигнальных соединений в компактных пространствах, широко используется в бытовой технике, автомобильной, промышленной и интеллектуальной технике с высокими требованиями к надежности и защите от ошибок.
