Разъем питания RAST 2.5 IDC с технологией IDT | Разъем HRB M726X

Разъем питания RAST 2.5 IDC с технологией IDT | Разъем HRB M727X

Модель HRB M727X RAST 2.5 Power IDC использует профессиональную технологию соединения со смещением изоляции (IDT/IDC), предназначенную для надежного соединения провод-плата и провод-провод в бытовой технике, промышленных системах управления и автомобильной электронике. Он поддерживает 2–10 контактов с шагом контактов 5,0 мм, номинальный ток 6 А/250 В переменного/постоянного тока и стабильно работает при температуре от –40°C до +120°C. Разъем имеет корпус из огнестойкого нейлона 66 UL94 V-0, клеммы из луженой фосфористой бронзы и поляризацию с фиксирующей структурой для предотвращения неправильного соединения и ослабления при длительной вибрации. Никакой пайки или обжима не требуется, что значительно повышает эффективность сборки и снижает трудозатраты при массовом производстве. Серия HRB M727X, соответствующая RoHS, REACH, UL, VDE и другим глобальным сертификатам безопасности, обеспечивает стабильные, безопасные и экономичные решения для соединения современного электрического и электронного оборудования.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
M727X
Марка продукта:
HRB
Код Продукта:
8536909000

Описание кодирования HRB и интерфейс сопряжения

Ряд	Поз. Нет.	Контактная презентация	Описание	Спаривание с

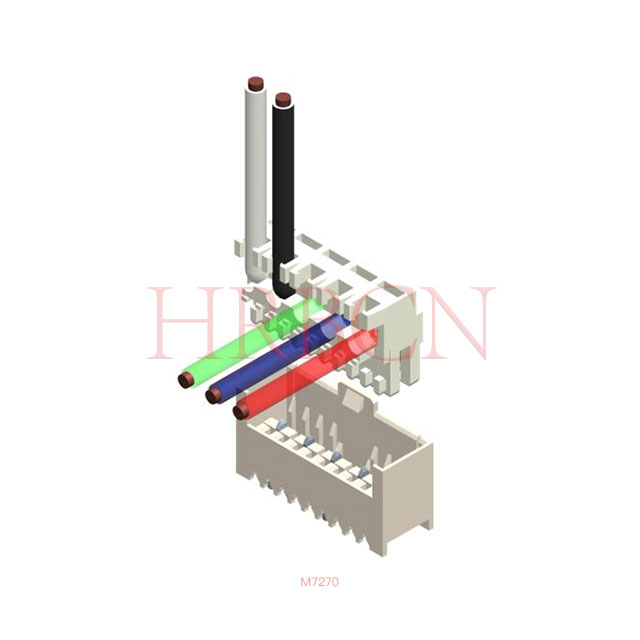

М7270	2-10контактный	5,0 мм	RAST 2.5 Силовой разъем для непрямого сопряжения, технология смещения изоляции (IDT), диапазон проводов: 0,5 мм ²~ 0,75 мм²	M7264

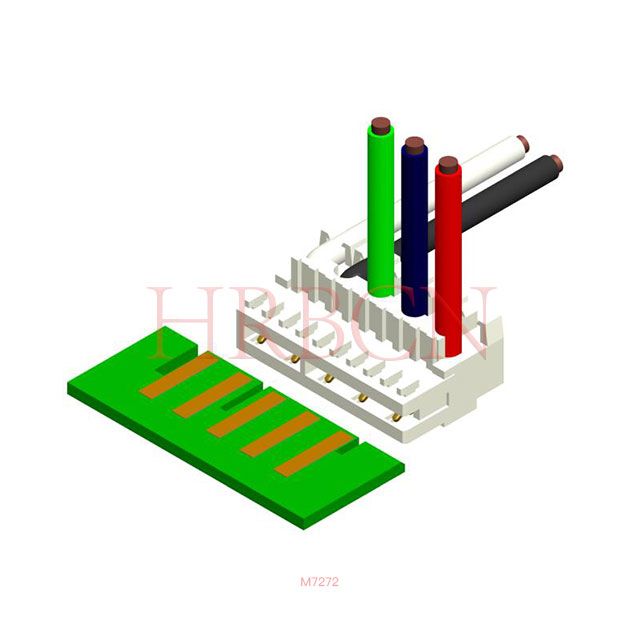

М7272	2-10 -контактный	5,0 мм	Разъем питания RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), с шпоночным выступом или без него и закрытыми сторонами , диапазон проводов: 0,5 мм ²~ 0,75 мм²	печатная плата

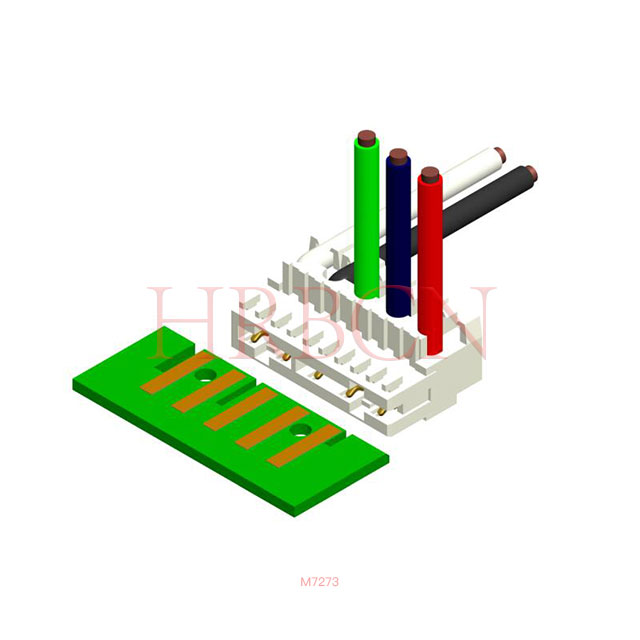

М7273	2-10 -контактный	5,0 мм	Разъем питания RAST 2.5 для прямого сопряжения, технология смещения изоляции (IDT), альтернативно с фиксацией на печатной плате или без нее, с шпоночным выступом или без него и закрытыми сторонами , диапазон проводов: 0,5 мм ²~ 0,75 мм²	печатная плата

Преимущества технологии РАСТ

Быстрая и эффективная заделка кабеля
Уменьшение ошибок сборки
Стабильный и надежный электрический контакт
Упрощенная конструкция жгута проводов
Снижение затрат на рабочую силу и производство
Улучшена согласованность соединения
Высокая стойкость при транспортировке и монтаже.

Особенности продукта

Разработан со стандартным шагом 2,5/5,0 мм для стандартизированного промышленного соединения.
Интегрированная структура IDC позволяет быстро заделывать провода без дополнительной обработки.
Принимает клеммы с высокой проводимостью для обеспечения последовательной передачи энергии.
Усиленный механизм блокировки обеспечивает надежное соединение и предотвращает отсоединение.
Корпус изготовлен из термостойкого и огнестойкого инженерного пластика.
Отличные антивибрационные и антирасшатывающие характеристики для длительного срока службы.
Компактная обтекаемая конструкция адаптируется к сценариям установки в узком пространстве.
Полностью совместим с основными спецификациями промышленных жгутов проводов.

Согласие

Директива ЕС RoHS (ЕС) 2015/863, вносящая поправки в Приложение II к Директиве 2011/65/ЕС
Директива по транспортным средствам с истекшим сроком эксплуатации (2000/53/EC)
AfPS GS 2019: 01 ПАК-Полициклические ароматические углеводороды (ПАУ)
Европейский регламент по СОЗ (ЕС) 2019/1021
Европейский регламент по СОЗ (ЕС) 2024/2570
Европейский регламент по СОЗ (ЕС) 2025/718
Европейский регламент по СОЗ (ЕС) 2023/1608
Европейский регламент по СОЗ (ЕС) 2019/1021
Европейский регламент по СОЗ (ЕС) 2025/843
Европейский регламент по СОЗ (ЕС) 2025/1930
Регламент (ЕС) Np 1907/2006 относительно Предложения 65 REACHUS Калифорния.

Сертификаты продукции

Допуски и сертификация безопасности: VDE, UL, cUL

Класс воспламеняемости UL: UL 94V-0

Типичные применения

Бытовая техника и стиральные машины
Промышленные системы управления
Автомобильные электронные модули
Умные домашние устройства
Оборудование электроснабжения
Системы коммерческого оборудования
Оборудование для автоматизации делопроизводства
Коммуникационные и сетевые устройства

Вопрос: Почему стоит выбрать RAST 2.5 и RAST 5.0?

A: Гибкость двойного шага: RAST 2.5 для компактности, малой и средней мощности; RAST 5.0 для сильноточных и защищенных приложений.

Высокая эффективность: разъемы HRB оснащены концевой заделкой IDC, которая исключает зачистку и обжатие проводов, что сокращает время сборки более чем на 50 % для автоматизированных линий.

Проверенная надежность: конструкция с 4-точечным контактом, совместимость с раскаленной проволокой и принудительная фиксация обеспечивают длительную работу в экстремальных условиях.

Глобальная стандартизация: взаимозаменяемы с RAST-совместимыми разъемами от ведущих производителей, что снижает риски в цепочке поставок.

От компактных устройств «умного дома» до мощного промышленного оборудования — разъемы RAST 2.5 и RAST 5.0 обеспечивают непревзойденную универсальность, надежность и экономичность для современного электронного проектирования.

Вопрос: В чем разница между разъемами RAST 2.5 и RAST 5.0?

О: Основное различие заключается в размере шага и номинальном токе. RAST 2.5 использует компактный шаг 2,5 мм для экономии места и подключения малой и средней мощности; RAST 5.0 имеет шаг 5,0 мм, подходящий для сильноточных и мощных приложений. Оба имеют структуру унифицированного отраслевого стандарта с надежной конструкцией соединения и фиксации.

Вопрос: Каковы основные сценарии применения разъемов серии RAST?

О: Они широко используются в бытовой технике, устройствах для умного дома, системах отопления, вентиляции и кондиционирования воздуха, автоматизации зданий, внутренней автомобильной электронике, промышленных панелях управления и оборудовании электропитания, удовлетворяя потребности в соединении провод-плата, плата-плата и провод-провод.

Вопрос: Устойчивы ли разъемы RAST к высоким температурам и вибрации?

О: Определенно. В этой серии используются высококачественные изоляционные материалы и оптимизированная конструкция конструкции, обладающая превосходной термостойкостью и антивибрационными характеристиками, стабильная для длительной эксплуатации в бытовых, климатических и автомобильных суровых рабочих условиях.

Вопрос: Поддерживает ли серия HRB RAST завершение IDC?

А: Да. Разъемы HRB RAST 2.5 и RAST 5.0 поддерживают профессиональную технологию заделки IDC, которая исключает процедуры зачистки и обжима проводов, что значительно повышает эффективность производства и подходит для автоматизированных линий массовой сборки.

Вопрос: Есть ли в RAST 2.5 и RAST 5.0 функция защиты от неправильной вставки?

А: Да. Встроенная структура поляризации и ключа эффективно предотвращает неправильное сопряжение. Оснащен надежным механизмом блокировки, позволяющим избежать ослабления соединения, вызванного вибрацией, обеспечивая стабильность и безопасность соединения.

Вопрос: Может ли серия HRB RAST заменить обычные стандартные разъемы?

А: Да. HRB RAST 2.5 и RAST 5.0 соответствуют универсальным отраслевым стандартам размеров и спецификациям установки и обладают хорошей совместимостью, что может идеально заменить традиционные стандартные межкомпонентные компоненты и снизить затраты на закупки.

Вопрос: Какие способы подключения доступны для разъемов RAST?

A: Он поддерживает соединение со смещением изоляции IDC и традиционные методы обжима проводки, гибкие для различных производственных процессов, применимы как ручная сборка, так и автоматические сборочные линии.

Вопрос: Каков метод упаковки соединителя RAST 2.5 IDC M727X?

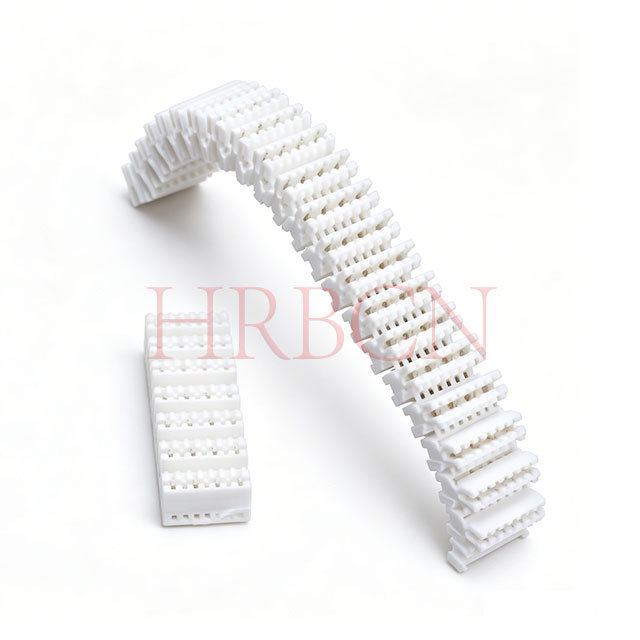

A: Наши разъемы RAST 2.5 IDC Connector M727X имеют стандартную катушечную упаковку, подходящую для автоматического монтажа SMT.
