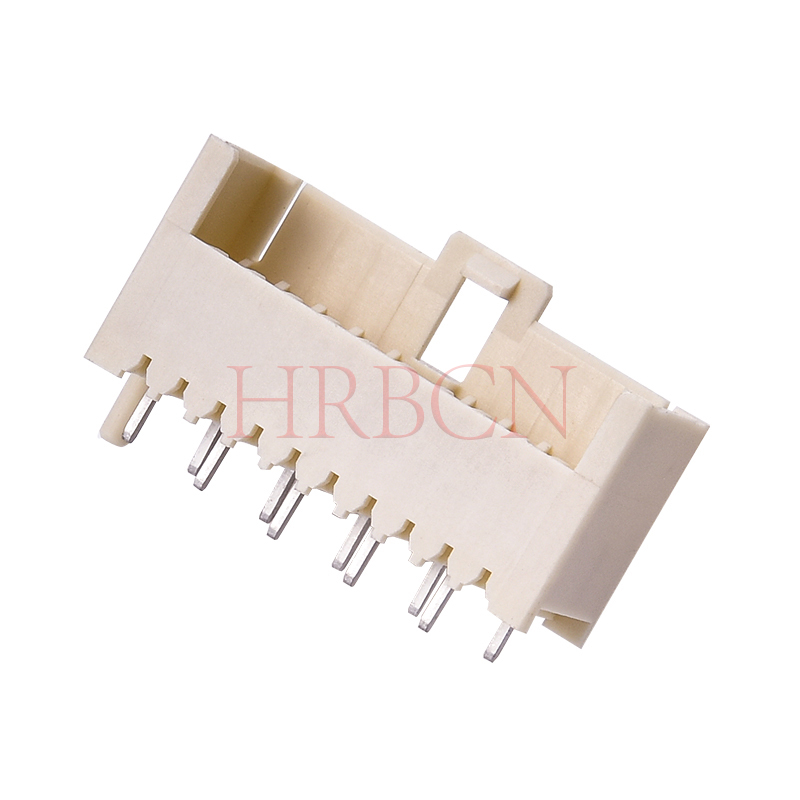

Разъемы RAST для бытовой техники: применение проводки в стиральных машинах и холодильниках

Растущая сложность электронного управления современной бытовой техникой требует систем электропроводки, гарантирующих бездефектное производство и долгосрочную надежность. Производители бытовой техники сталкиваются с высокими расходами, связанными с ошибками при ручной сборке, отказами жгутов из-за вибрации или термоциклирования, а также строгими глобальными требованиями безопасности. Неправильное соединение на быстро развивающейся сборочной линии приводит к выходу оборудования из строя, дорогостоящим доработкам или опасным сбоям в работе электрооборудования на месте эксплуатации.

Чтобы решить эти инженерные и производственные проблемы, отрасль использует стандарт RAST (Raster Anschluss Steck Technik). Эта стандартизированная структура является основой проводки современных приборов . Благодаря интеграции стандартизированных размеров шага, физической ключа, вариантов прямого и непрямого сопряжения, а также высокоэффективных методов подключения, системы RAST исключают необходимость догадок в заводских условиях. Инженеры разрабатывают безопасные архитектуры электропитания и сигналов, а производственные группы получают выгоду от автоматизированного производства жгутов и надежных процессов сборки.

Ключевые выводы

• Стандартизированная сборка: в разъемах RAST используются физические ключи, поляризация (пока-йоке) и стандартизированная цветовая кодировка для устранения ошибок неправильного подключения во время высокоскоростной сборки устройства.

• Шаг для конкретного приложения: RAST 2.5 (шаг 2,5 мм) оптимизирован для датчиков и слаботочных соединений печатных плат, а RAST 5.0 (шаг 5,0 мм) обеспечивает подачу сильноточной мощности для двигателей и компрессоров.

• Эффективность производства: совместимость с автоматизированной концевой заделкой контактов со смещением изоляции (IDC) значительно сокращает время изготовления жгутов проводов по сравнению с традиционным обжатием и обеспечивает эффективное шлейфовое подключение.

• Архитектурная гибкость: выбор между прямым соединением (краевая карта) и непрямым соединением (через разъемы) позволяет инженерам сбалансировать затраты на печатную плату с требованиями к механическому креплению.

• Соответствие нормативным требованиям. Использование разъемов RAST, соответствующих стандарту IEC 60335-1 (испытание накаленной проволоки) и использующих безгалогенные материалы, является обязательным для снижения риска возгорания в необслуживаемой бытовой технике.

Разъемы RAST: решение для основной проводки бытовой техники

Переход от дискретной проводки к стандартизированным жгутам знаменует собой масштабный сдвиг в производстве бытовой техники. Исторически сложилось так, что сборочные линии использовали разрозненные фирменные клеммные колодки, проволочные гайки и отдельные плоские клеммы. Этот устаревший подход требовал интенсивного ручного труда. Сборщикам приходилось читать сложные электрические схемы и вручную прокладывать отдельные провода к определенным клеммам. Это привело к высоким рискам перекрестного подключения и нестабильному качеству заделки. Первоначально под влиянием стремления европейской индустрии бытовой техники к автоматизации появился стандарт RAST, призванный унифицировать топологии соединений.

Создав единую систему размеров и соединений, производители теперь используют полностью автоматизированные машины для обработки жгутов. Эти машины разрезают, зачищают и заделывают тысячи проводов в час с высочайшей точностью. Это значительно сокращает время цикла и исключает человеческий фактор на этапе подготовки проволоки.

Выбор правильных разъемов для бытовой техники требует соблюдения строгих базовых инженерных критериев. Соединение должно выдерживать сильную механическую вибрацию, создаваемую двигателями и насосами, в течение срока службы от десяти до пятнадцати лет. Материалы должны выдерживать экстремальные температурные циклы: от минусовой температуры в морозильной камере до высокой температуры окружающей среды рядом с компрессором. Современные платы управления требуют компактных форм-факторов без ущерба для высокой диэлектрической прочности, обеспечивая безопасную изоляцию между низковольтными логическими цепями и высоковольтной сетью питания.

Принятие универсального стандарта фундаментально улучшает экономику производства. Стандартизированные корпуса и клеммы уменьшают сложность инвентаризации в нескольких линейках продуктов. Группы по закупкам используют компоненты из разных источников от различных производителей, соответствующих требованиям, не заставляя инженеров перепроектировать печатные платы (PCB). Стандартизированные инструменты для заделки проводов снижают капитальные затраты на сборочных предприятиях по всему миру, обеспечивая стабильное качество независимо от того, производится ли жгут в Европе, Азии или Америке.

RAST 2.5 против RAST 5.0: выбор правильного шага для бытовой техники

Выбор между разъемами RAST 2.5 и RAST 5.0 зависит от электрической нагрузки, доступного места на печатной плате и требований к устройству. RAST 2.5 обычно подходит для компактных сигнальных соединений, тогда как RAST 5.0 поддерживает приложения с более высоким током в бытовой технике.

RAST 2.5: Датчики и приложения с низким энергопотреблением

Разъемы RAST 2.5 имеют шаг 2,5 мм и обычно используются для слаботочных сигналов и цепей управления. Они подходят для датчиков температуры холодильника, реле давления стиральных машин и панелей дисплея бытовой техники. Их компактная конструкция экономит место на печатной плате и поддерживает высокую плотность проводки, при этом номинальные токи зависят от конкретной серии разъемов.

RAST 5.0: Подача электроэнергии и сильноточные нагрузки

Разъемы RAST 5.0 имеют шаг 5,0 мм и обычно поддерживают более высокие номинальные токи, при этом некоторые модели рассчитаны на ток до 16 А в определенных условиях. Они широко используются в двигателях стиральных машин, компрессорах холодильников, нагревательных элементах и ​​насосах. Их увеличенная конструкция клемм обеспечивает надежную передачу энергии и механическую стабильность.

Утечка, зазор и изменения шага

Пути утечки и воздушные зазоры необходимы для предотвращения электрических неисправностей в цепях высоковольтных приборов. Разъемы RAST 5.0 обеспечивают большее расстояние между контактами, тогда как в некоторых конфигурациях используются пропущенные положения контактов для достижения большего эффективного расстояния, например 7,5 мм или 10 мм. Инженеры должны проверить изоляционные расстояния, номинальные напряжения и применимые стандарты безопасности.

Быстрое сравнение: RAST 2.5 и RAST 5.0

Вывод: используйте RAST 2.5 для компактных сигнальных и управляющих соединений и RAST 5.0 для цепей приборов с большим током при условии, что выбранный разъем соответствует требуемым электрическим, механическим характеристикам и требованиям безопасности.

Схема принятия решений: ограничения по току, напряжению и пространству

Чтобы упростить процесс выбора между двумя основными стандартами RAST, группы инженеров оценивают конкретные электрические и механические параметры.

Выбор разъема RAST для стиральных машин

Стиральные машины представляют собой одну из самых агрессивных рабочих сред для электромеханических компонентов. Внутренний жгут проводов должен выдержать десятилетие резких движений, химического воздействия и быстрых колебаний температуры.

Устойчивость к вибрации при отжиме на высоких оборотах

Современные стиральные машины с фронтальной загрузкой часто превышают 1400 об/мин во время последнего отжима. Это создает интенсивные механические колебания во всем шасси. Барабан действует как массивная несбалансированная нагрузка, заставляя жгут проводов постоянно биться и вибрировать. Если разъему не хватает достаточной удерживающей силы, эта вибрация вызывает истирание контактов.

Фреттинг включает в себя микроскопические движения, которые стирают защитное оловянное или золотое покрытие на клеммах. Это обнажает основной металл, который быстро окисляется. Окисление увеличивает электрическое сопротивление, выделяя тепло и в конечном итоге приводя к выходу из строя соединения. Для борьбы с этим высококачественный разъем RAST оснащен надежными механизмами блокировки. Внутренние защелки фиксируют терминал внутри корпуса. Внешние фрикционные замки или активные защелки закрепляют разъем на разъеме печатной платы или краевой карте. Эти особенности гарантируют, что соединение остается газонепроницаемым и электрически стабильным независимо от дисбаланса барабана.

Снижение влажности и химического воздействия

Разъемы RAST, используемые в стиральных машинах, должны выдерживать влажность, пары моющих средств и химическое воздействие. Влагостойкие материалы корпуса, такие как правильно подобранный PA66, помогают сохранить механическую прочность и стабильность разъема. Инженеры должны проверить совместимость материалов, условия эксплуатации и коррозионную стойкость, чтобы обеспечить надежную долгосрочную работу.

Конфигурации проводки двигателя и насоса

Разъемы RAST 5.0 обычно используются для двигателей стиральных машин, сливных насосов и других соединений с большим током. Их больший шаг позволяет использовать подходящие силовые клеммы и прочную конструкцию жгутов проводов. Косвенное соединение с разъемами, установленными на печатной плате, может улучшить механическую стабильность, снизить нагрузку на паяные соединения и сохранить надежные электрические соединения в условиях вибрации.

Последовательное подключение сенсорных сетей

Разъемы IDC RAST могут упростить подключение датчиков стиральной машины, поддерживая совместимые сквозные или последовательные конфигурации. Такой подход снижает сложность проводки, вес проводки и затраты на сборку датчиков температуры, скорости и уровня воды. Правильная конструкция заделки обеспечивает надежные соединения и эффективную автоматизацию производства.

Выбор разъема RAST для холодильников

Разъемы холодильника должны обеспечивать надежные электрические соединения при непрерывной работе, колебаниях температуры, конденсации и ограниченном пространстве для установки. Выбор между RAST 2.5 и RAST 5.0 зависит от требований к питанию, условий окружающей среды и компоновки печатной платы.

Термические циклы и проблемы конденсации

Разъемы холодильника должны выдерживать перепады температур, работу при низких температурах и образование конденсата. Подходящие материалы корпуса и устойчивые к коррозии контакты помогают предотвратить растрескивание, окисление и сбои в соединении. Инженеры должны проверить номинальные рабочие температуры и влагостойкость для обеспечения надежной работы в морозильных камерах и компрессорных помещениях.

Схема распределения питания компрессора и нагревателя оттаивания

Разъемы RAST 5.0 часто подходят для компрессоров холодильников, нагревателей оттайки и других цепей с большим током. Их более крупные клеммы могут поддерживать более высокие требования к мощности при правильном номинале. Инженеры должны проверить токовую мощность, пусковые нагрузки, контактное сопротивление и рабочие температуры, чтобы предотвратить перегрев и обеспечить стабильную подачу электроэнергии.

Высокоплотные соединения печатных плат для интеллектуальных дисплеев

Разъемы RAST 2.5 обеспечивают компактное подключение дисплеев холодильников, датчиков, светодиодного освещения и низковольтных цепей управления. Их меньший шаг помогает уменьшить пространство на печатной плате и объем проводки, что делает их подходящими для ограниченных пространств, таких как дверные блоки. Правильный выбор разъема обеспечивает эффективную передачу сигнала и упрощенную прокладку проводов.

Основные элементы проверки для инженеров и групп закупок

Выбор правильной системы разъемов RAST требует баланса электрических характеристик, механической совместимости, соответствия требованиям безопасности и производственных затрат. Инженеры и группы закупок должны проверить следующие факторы, прежде чем окончательно определиться со спецификациями разъемов.

Архитектуры прямого и непрямого сопряжения

Разъемы RAST прямого сочленения подключаются к краевым контактам печатной платы, что устраняет необходимость использования отдельных разъемов и снижает затраты на компоненты. В разъемах непрямого сопряжения используются специальные разъемы, монтируемые на печатной плате, что обеспечивает большую гибкость установки и механическую поддержку. Выбор зависит от толщины печатной платы, ограничений компоновки, требований к вибрации и методов сборки.

Кодирование, поляризация и цветовое кодирование (сборка Poka-Yoke)

В разъемах RAST используются механическая кодировка, поляризация и дополнительная цветовая маркировка, чтобы уменьшить количество неправильных соединений во время сборки. Соответствующие ребра, пазы и конструкция корпуса помогают предотвратить несовместимое соединение, а цветовая маркировка упрощает установку ремня. Эти функции повышают эффективность производства и уменьшают количество ошибок при монтаже.

Испытание накаленной проволоки (GWT) и соответствие IEC 60335-1

Разъемы RAST для бытовой техники должны соответствовать действующим требованиям электробезопасности и пожаробезопасности. В зависимости от применения материалы корпуса могут требовать соответствия требованиям UL 94 V-0 и проверки работоспособности раскаленной проволокой в ​​соответствии с соответствующими стандартами IEC. Инженеры должны подтвердить сертификаты материалов и результаты испытаний для обеспечения безопасной эксплуатации.

IDC против обжимного прекращения

Заделка IDC соединяет изолированные провода напрямую, без отдельного процесса зачистки, обеспечивая быструю автоматизированную сборку жгутов. Обжимная заделка использует механически сжатые клеммы и обеспечивает гибкость для различных размеров проводов и требований к подключению. IDC часто эффективен при крупносерийном производстве бытовой техники, в то время как обжимка остается подходящей для применений, требующих особых механических или электрических характеристик.

Заключение

Чтобы продолжить оптимизацию архитектуры проводки вашего устройства, выполните следующие шаги:

1. Проведите аудит текущих линий сборки жгутов, чтобы выявить узкие места, возникающие вручную, ошибки обжима и повторяющиеся ошибки перекрестной проводки.

2. Запросите у поставщиков образцы комплектов для выполнения физической проверки соответствия и оценки прямых допусков на стыковку существующих печатных плат.

3. Проконсультируйтесь с группами разработчиков разъемов, чтобы разработать стандартизированную стратегию кодирования и цветового кодирования, которая предотвратит привязку к поставщику.

4. Рассчитайте окупаемость перехода от обжимных клемм к автоматизированному производству жгутов IDC на основе годового объема производства.

5. Убедитесь, что все выбранные материалы корпуса соответствуют требованиям IEC 60335-1 по испытаниям накаленной проволоки для приборов, не требующих присмотра.

Часто задаваемые вопросы

Вопрос: Что означает RAST в разъемах?

Ответ: RAST означает Raster Anschluss Steck Technik, что в переводе с немецкого означает «Технология шагового соединения». Он возник в европейской бытовой промышленности как стандартизированная система для унификации клеммных блоков, позволяющая автоматизировать изготовление жгутов проводов и исключая ошибки ручной сборки.

Вопрос: В чем разница между RAST 2.5 и RAST 5.0?

О: Основное различие заключается в шаге контактов и допустимом токе. RAST 2.5 имеет расстояние 2,5 мм и предназначен для маршрутизации слаботочных сигналов до 4 А, например, датчиков. RAST 5.0 имеет расстояние 5,0 мм и предназначен для подачи сильноточной мощности до 16 А для двигателей и компрессоров.

Вопрос: В чем разница между прямым и непрямым сопряжением в разъемах RAST?

О: Прямое соединение позволяет разъему подключаться непосредственно к краю печатной платы, экономя затраты на дополнительный компонент. Непрямое соединение требует подключения разъема к специальному разъему, припаянному к печатной плате, что обеспечивает превосходную механическую стабильность.

Вопрос: Совместимы ли разъемы RAST с оконечной нагрузкой IDC?

О: Да, они полностью совместимы с технологией контакта со смещением изоляции (IDC). IDC позволяет автоматизированному оборудованию вставлять незачищенные провода непосредственно в терминал, создавая быстрое газонепроницаемое соединение и обеспечивая эффективное последовательное подключение сенсорных сетей.

Вопрос: Почему разъемы RAST предпочтительнее для бытовой техники?

О: Они предпочтительнее, поскольку их физическая маркировка и цветовая маркировка полностью предотвращают перекрещивание проводов во время сборки. Они оптимизированы для автоматизированного производства жгутов, выдерживают высокую вибрацию и соответствуют строгим стандартам воспламеняемости, необходимым для бытовой техники.

Вопрос: Каковы требования к проверке накаливания проводов электроприборов?

О: Испытание накаленной проволоки (GWT) является требованием безопасности согласно стандарту IEC 60335-1. Это гарантирует, что пластиковый корпус разъема является огнестойким и будет самозатухать, если электрическая неисправность приведет к перегреву разъема, предотвращая возгорание в приборах, оставленных без присмотра.
