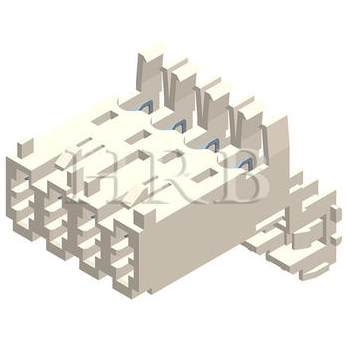

Соединитель раст обычно использует технологию обжима со смещением изоляции (IDC), чтобы упростить и ускорить процесс обработки жгутов проводов.Эта технология подключения (технология Grid Connection Plug Technology) позволяет выполнять резку, зачистку и обжатие одного провода и этих ручных клемм, необходимые в предыдущей обработке. Потенциальная частота отказов, возникающая в процессе подключения, сведена к минимуму, можно выполнить крупномасштабную полностью автоматизированную сборку и тестирование. реализоваться, и качество связи улучшится.Разъемы RAST обычно включают в свое название цифру (например, разъемы RAST5), обозначающую шаг клемм (например, 5 мм). При использовании разъемов следует знать несколько советов.
В статье содержится следующее:
1. Используйте как можно больше многослойных печатных плат.
2. Убедитесь, что каждая цепь максимально компактна.
3. Установите кольцевое заземление вокруг цепи.
1. Используйте как можно больше многослойных печатных плат.
По сравнению с двусторонними печатными платами, земляной слой и слой питания, а также плотно расположенное расстояние между сигнальными линиями и землей могут уменьшить синфазное сопротивление и индуктивную связь, так что они могут достичь уровня двухсторонней печатной платы.От 1/10 до 1/100.Постарайтесь разместить каждый сигнальный слой рядом со слоем питания или слоем земли.Для печатных плат высокой плотности с компонентами на верхней и нижней поверхностях, короткими соединительными линиями и множеством заливочных площадок можно рассмотреть возможность использования линий внутренних слоев.
Для двусторонних печатных плат используются плотно переплетенные сети питания и заземления.Линия электропередачи расположена близко к линии заземления и максимально возможное количество соединений между вертикальными и горизонтальными линиями или заполненной областью.Размер сетки с одной стороны меньше или равен 60 мм.По возможности размер сетки должен быть меньше 13 мм.
2. Убедитесь, что каждая схема максимально компактна.
Максимально отложите все разъемы в сторону.
Если возможно, подключайте шнур питания от центра карты и подальше от зон, непосредственно подверженных воздействию электростатического разряда.
На всех слоях печатной платы ниже разъема, который ведет к внешней стороне корпуса (который легко подвергается воздействию электростатического разряда), разместите широкую землю шасси или многоугольную заполняющую землю и соедините их между собой переходными отверстиями на расстоянии около 13 мм.
Разместите монтажные отверстия на краю карты и соедините верхнюю и нижнюю площадки без припоя вокруг монтажных отверстий с заземлением корпуса.
Во время сборки печатной платы не наносите припой на верхнюю или нижнюю площадки.Используйте винты со встроенными шайбами, чтобы добиться плотного контакта между печатной платой и металлическим шасси/экраном или кронштейном заземляющей панели.
Между землей шасси и землей цепи на каждом слое должна быть установлена одна и та же «зона изоляции»;по возможности сохраняйте расстояние 0,64 мм.
Верхний и нижний слои карты расположены рядом с монтажными отверстиями, а заземление корпуса и заземление цепи соединены вместе проводом шириной 1,27 мм вдоль заземления шасси через каждые 100 мм.Рядом с этими точками подключения разместите площадки или монтажные отверстия для монтажа между заземлением корпуса и заземлением цепи.Эти заземляющие соединения можно разрезать лезвием, чтобы цепь оставалась разомкнутой, или перемычкой с помощью магнитных шариков/высокочастотных конденсаторов.
Если печатная плата не будет размещена в металлическом шасси или защитном устройстве, не следует наносить припой на верхние и нижние заземляющие провода печатной платы, чтобы их можно было использовать в качестве разрядных электродов для дуг ESD.
3. Установите кольцевое заземление вокруг цепи следующим образом:
(1) Помимо краевого разъема и заземления корпуса, по всей периферии размещен круговой путь заземления.
(2) Убедитесь, что ширина кольцевой шлифовки всех слоев превышает 2,5 мм.
(3) Соедините по кругу с сквозными отверстиями через каждые 13 мм.
(4) Подключите кольцевую землю к общей земле многослойной схемы.
(5) Для двойных панелей, установленных в металлических корпусах или экранирующих устройствах, кольцевое заземление должно быть подключено к общему заземлению цепи.Для неэкранированных двусторонних цепей кольцевое заземление должно быть подключено к заземлению корпуса.Припойный резист не следует наносить на кольцевое заземление, так как кольцевое заземление может действовать как разрядная планка ESD.Разместите хотя бы один в определенном месте на кольцевой земле (все слои). Зазор шириной 0,5 мм позволяет избежать образования большой петли.Расстояние между сигнальной проводкой и кольцевой массой не может быть менее 0,5 мм.
В зонах, подверженных непосредственному воздействию электростатического разряда, рядом с каждой сигнальной линией необходимо проложить заземляющий провод.
Цепь ввода-вывода должна располагаться как можно ближе к соответствующему разъему.
Цепи, чувствительные к электростатическому разряду, следует размещать ближе к центру цепи, чтобы другие цепи могли обеспечить им определенный эффект экранирования.
Обычно на приемном конце размещаются последовательные резисторы и магнитные шарики.Для кабельных драйверов, которые легко подвергаются воздействию электростатического разряда, вы также можете рассмотреть возможность установки последовательных резисторов или магнитных шариков на конце привода.
Обычно на приемной стороне устанавливается переходная защита.Используйте короткий и толстый провод (длина менее чем в 5 раз больше ширины, желательно менее чем в 3 раза больше ширины) для заземления корпуса.Сигнальный провод и заземляющий провод разъема должны быть напрямую подключены к устройству защиты от переходных процессов, прежде чем подключаться к другим частям цепи.
Установите конденсатор фильтра на разъеме или на расстоянии не более 25 мм от приемной цепи.
(1) Используйте короткий и толстый провод для подключения к заземлению шасси или заземлению приемной цепи (длина должна быть менее чем в 5 раз больше ширины, предпочтительно менее чем в 3 раза больше ширины).
(2) Сигнальный провод и провод заземления сначала подключаются к конденсатору, а затем к приемной цепи.
Убедитесь, что сигнальная линия как можно короче.
Если длина сигнального провода превышает 300 мм, параллельно ему необходимо проложить заземляющий провод.
Убедитесь, что площадь петли между сигнальной линией и соответствующей петлей как можно меньше.Для длинных сигнальных линий положение сигнальной линии и линии заземления необходимо менять каждые несколько сантиметров, чтобы уменьшить площадь петли.Передавайте сигналы из центра сети в несколько цепей приема.
Убедитесь, что площадь контура между источником питания и землей как можно меньше, и поместите высокочастотный конденсатор рядом с каждым контактом питания микросхемы интегральной схемы.
Установите высокочастотный развязывающий конденсатор на расстоянии не более 80 мм от каждого разъема.
Если есть возможность, засыпьте землей неиспользуемый участок, а засыпанную землю всех слоев соедините через каждые 60 мм.
Обязательно заземлите землю в двух противоположных крайних положениях произвольно большой площади заполнения земли (примерно более 25 мм*6 мм).
Если длина отверстия на панели питания или заземления превышает 8 мм, используйте узкую линию для соединения двух сторон отверстия.
Линию сброса, линию сигнала прерывания или линию сигнала триггера по фронту нельзя располагать близко к краю печатной платы.
Соедините монтажные отверстия с общей массой цепи или изолируйте их.
(1) Если металлический кронштейн необходимо использовать с металлическим экранирующим устройством или шасси, для реализации соединения следует использовать сопротивление с нулевым сопротивлением.
(2) Определите размер монтажного отверстия, чтобы обеспечить надежную установку металлических или пластиковых кронштейнов.Используйте большие площадки на верхнем и нижнем слоях монтажных отверстий. На нижних площадках нельзя использовать припой, а также убедитесь, что на нижних площадках не используется технология пайки волной.сварка.
Невозможно располагать защищенные и незащищенные сигнальные линии параллельно.
Обратите особое внимание на подключение линий сброса, прерывания и сигналов управления.
(1) Используйте высокочастотную фильтрацию.
(2) Держитесь подальше от входных и выходных цепей.
(3) Держитесь подальше от края печатной платы.
Плата должна быть вставлена в корпус, а не установлена в проем или внутренние швы.
Обратите внимание на проводку под магнитными бусинами, между контактными площадками и сигнальными линиями, которые могут контактировать с магнитными бусинами.Некоторые магнитные шарики обладают высокой проводимостью и могут образовывать неожиданные пути проводимости.
Если в корпусе или материнской плате несколько плат, наиболее чувствительную к статическому электричеству плату следует располагать посередине.
