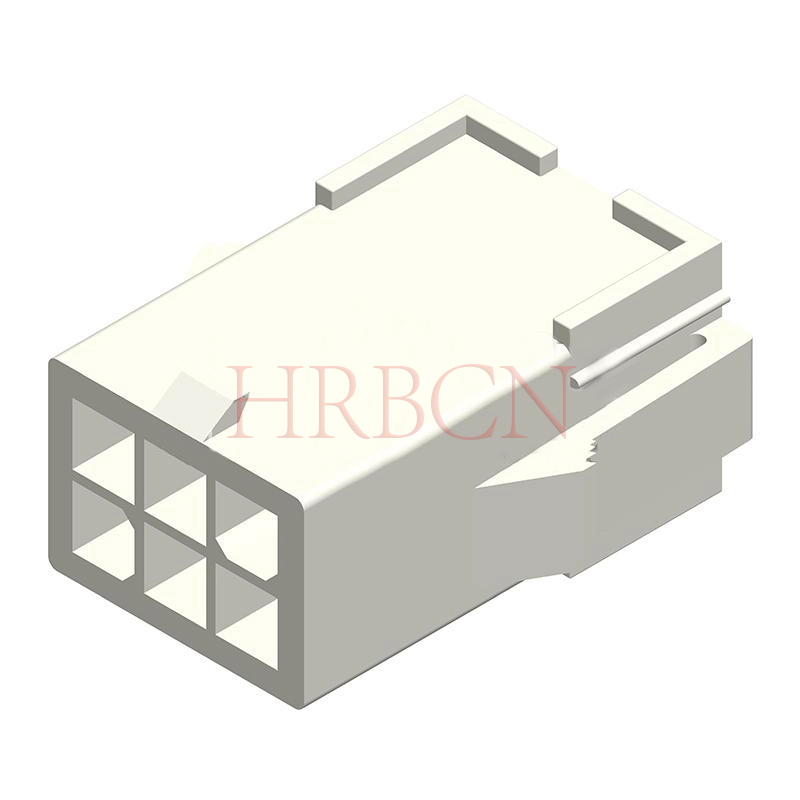

Корпус с двухрядной крышкой UL94V-0

Описание:

Система разъемов HRB 4.14 «провод к проводу», «провод к плате» состоит из корпуса разъема, обжимной клеммы и штыревого разъема (пластина), как правило, в обжимном корпусе с наружной резьбой, обжимном корпусе с внутренней резьбой, обжимных клеммах с внутренней и внутренней резьбой, прямоугольном и вертикальном штыревом разъеме (пластина).

Серия P1020-2xN-NHK (нейлон UL94V-2, натуральный цвет) и P1020-2xN-WHK (нейлон UL94V-0, белый цвет)  представляет собой электрический корпус с гнездовым разъемом, трехрядный, доступен в цепях от 2 до 6 полюсов, с использованием вилки серии T1020 (AWG № 18-22; AWG № 24-26), как луженой, так и позолоченной. покрытие по выбору клиента), сопряжение с сериями P1010-2×NNH (нейлон UL94V-2, натуральный цвет) и P1010-2×NWH (нейлон UL94V-0, белый цвет)  (разъем провод-провод).

Технические параметры :

1) Номинальный ток: 7 А переменного, постоянного тока
2) Номинальное напряжение: 600 В переменного, постоянного тока
3) Рабочая температура: V2: от -25°C до +85°C
                                           V0: от -40°C до +105°C
4) Сопротивление контакта: максимум 10 МОм
5) Сопротивление изоляции: мин. 1000 МОм.
6) Выдерживаемое напряжение: 1500 В переменного тока/мин.
7) Материал: NylonUL94V-2/NylonUL94V-0
8) Требуемая сила удержания клеммы в корпусе: 4,0 кг (мин.)
9) Размер провода: от AWG#18 до #26
10) Номер файла cUL: E304945

Информация для заказа:

HRB двухрядный вилочный корпус с шагом 4,14 мм и крыльями для монтажа на панели, PA 66 UL94V-0, белый цвет, 4 и 6 контактов.

P1020 -2х Н -Ш -К-​

       ①     ②  ③    ④⑤  ⑥

①:  Номер серии продукта HRB.

②:  номер строки разъема контакта

③:  количество цепей/полюсов в ряду

④:  цвет обжимного корпуса: натуральный/белый.

⑤: Вид разъема: Корпус

⑥: Разъем корпуса с ушками для крепления на панели.

Каталог P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK.pdf
