В промышленной автоматизации надежность системы напрямую зависит от целостности межсоединений. Условия с высокой вибрацией, термоциклированием и строгими стандартами безопасности требуют надежной проводки промышленного оборудования . Указание неправильного шага разъема, метода подключения, контактного покрытия или механизма блокировки приводит к катастрофическому неправильному соединению, коротким замыканиям, фреттинг-коррозии и простою производства. Производители панелей и производители жгутов должны сбалансировать электрические характеристики с требованиями к автоматизированной сборке. В этом руководстве представлена структура технической оценки для выбора подходящих разъемов RAST для оборудования промышленной автоматизации . Мы сравниваем стандарты шага, технологии заделки, характеристики механической стабильности и требования соответствия, чтобы обеспечить долгосрочную надежность в заводских условиях.
Ключевые выводы
Шаг диктует применение: RAST 2.5 оптимизирован для передачи сигналов, слаботочной прокладки и более тонких сечений проводов, тогда как RAST 5 разработан для мощных сетей переменного тока и тяжелых промышленных нагрузок.
Конфигурации сопряжения обеспечивают гибкость: выбор между прямым (краем печатной платы) и непрямым (заголовком) сопряжением влияет на площадь платы и структурную целостность.
Методы подключения влияют на масштабируемость: контакт со смещением изоляции (IDC) максимизирует производительность автоматизированной сборки жгутов и обеспечивает последовательное соединение, а обжимные соединения обеспечивают превосходную механическую стойкость к тяговому усилию при прокладке при высоких нагрузках.
Механические меры безопасности не подлежат обсуждению: усовершенствованные механизмы кодирования, поляризации и активной блокировки имеют решающее значение для предотвращения неправильного соединения во время слепой установки и обеспечения удержания в условиях постоянной вибрации.
Соответствие требованиям способствует закупкам: разъемы, включенные в короткий список, должны соответствовать строгим стандартам воспламеняемости и безопасности, включая UL 94 V-0, сертификаты VDE и IEC 60335-1 (испытание накаленной проволоки) для промышленных сред.

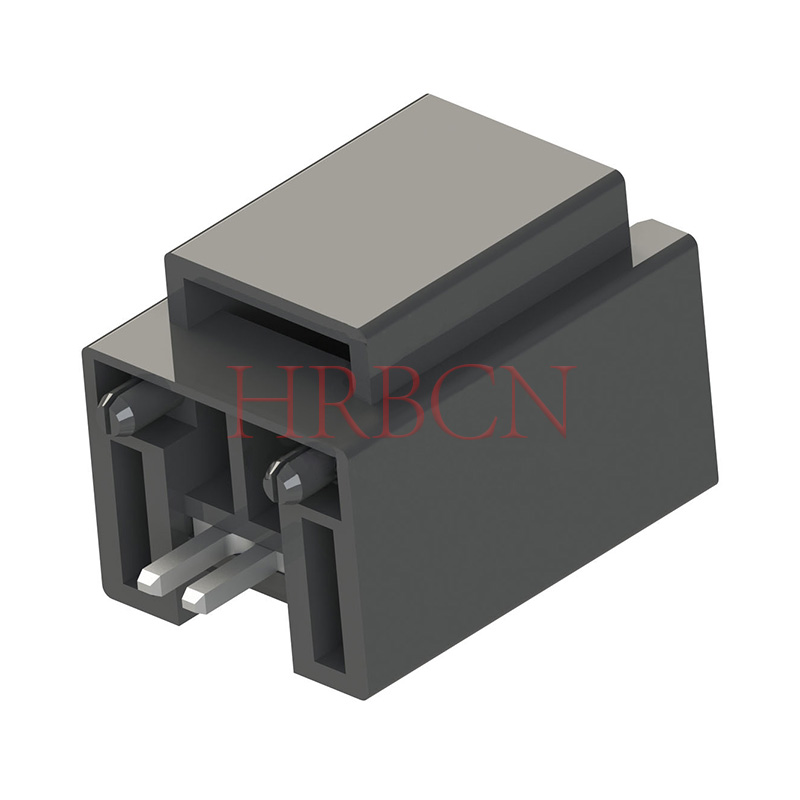

Как разъемы RAST работают для проводки промышленного оборудования
Разъемы RAST обеспечивают компактные и надежные электрические соединения для промышленных панелей управления и средств автоматизации. Их стандартизированный шаг, механическая фиксация и конструкция надежного сопряжения помогают упростить проводку, уменьшить количество ошибок при установке и повысить эффективность сборки.
Основные характеристики соединителей RAST
Особенность | Выгода |
Стандартизированный шаг | Поддерживает согласованную разводку печатных плат. |
Механический ключ | Предотвращает неправильное соединение разъемов |
Компактный дизайн | Экономит место в панелях управления. |
Безопасная блокировка | Улучшает устойчивость к вибрации |
Прекращение действия IDC | Поддерживает эффективную сборку жгутов проводов |
Несколько конфигураций | Размещает сигнальные и силовые соединения |
Как разъемы RAST поддерживают промышленную проводку
Разъемы RAST соединяют жгуты проводов с печатными платами посредством прямого сопряжения краев печатной платы или непрямых разъемов. Их функции поляризации и кодирования помогают обеспечить правильную установку, а совместимые механизмы блокировки поддерживают стабильный электрический контакт. При выборе разъема следует учитывать номинальный ток, температуру, вибрацию и требования защиты окружающей среды.
Общие промышленные применения
Приложение | Функция разъема |
Системы управления двигателем | Разъемы питания и сигналов управления |
Панели управления ПЛК | Компактная проводка сигналов ввода/вывода |
Промышленные датчики | Передача низковольтного сигнала |
Робототехническое оборудование | Надежные соединения при вибрации |
Модули распределения питания | Сильноточные электрические соединения |
RAST 2.5 против RAST 5.0 для промышленного оборудования
Разъемы RAST 2.5 имеют шаг 2,5 мм и обычно подходят для компактных слаботочных сигнальных соединений. Разъемы RAST 5.0 обеспечивают более широкий шаг 5,0 мм для приложений, требующих более высокой допустимой силы тока и большего электрического расстояния. Фактические номинальные характеристики зависят от серии разъема и спецификаций производителя.
Ключевой вывод: разъемы RAST помогают производителям промышленного оборудования добиться компактной проводки, эффективной сборки и надежных электрических соединений. Выбор правильного шага, конструкции блокировки и метода подключения обеспечивает совместимость с конкретными приложениями автоматизации и управления.
RAST 2.5 против RAST 5: соответствие шага мощности, сигналу и калибру проводов
Выбор правильного шага определяет электрическую мощность и физическую площадь межсоединения. Вы должны подобрать шаг в соответствии с конкретными требованиями к нагрузке цепи.
РАСТ 2,5 (шаг 2,5 мм)
Производители панелей используют шаг 2,5 мм для максимизации плотности ввода-вывода на модулях расширения программируемого логического контроллера. При маршрутизации логических сигналов 24 В постоянного тока уменьшенный шаг позволяет инженерам подключить до 20 дискретных линий датчиков в одном компактном разъеме. Такая плотность является обязательной при проектировании компактных блоков удаленного ввода-вывода, которые монтируются непосредственно на рабочие органы робота. Клеммы подходят для многожильного медного провода сечением от 22 до 24 AWG, что обеспечивает достаточную гибкость для динамических кабельных трасс, сохраняя при этом достаточную прочность на разрыв. Вы должны убедиться, что разводка печатной платы учитывает уменьшенные пути утечки между этими близко расположенными выводами, что часто требует точного нанесения паяльной маски для предотвращения перемычек во время пайки волной.
РАСТ 5 (шаг 5,0 мм)
Когда приложение переключается с сигнала на питание, становится необходимым шаг 5,0 мм. Вы укажете их для сильноточных приложений, источников питания и прямых подключений к сети переменного тока. Более широкое расстояние обеспечивает превосходное диэлектрическое выдерживаемое напряжение, предотвращая искрение между соседними контактами при высоких электрических нагрузках. Номинальный ток обычно достигает 16А. Прочная конструкция клемм рассчитана на провода большей толщины, обеспечивая удобное подключение проводов сечением от 14 до 18 AWG. Это делает их идеальными для подключения нагревательных элементов, мощных контакторов и первичных блоков распределения питания внутри главного шкафа управления.
Прямое и непрямое спаривание
Прямое сопряжение полностью исключает компонент заголовка. Гнездо жгута проходит прямо по краю печатной платы. Это требует от производителя печатной платы сделать точную фаску вдоль сопрягаемой кромки, чтобы подложка из стекловолокна не повредила контакты розетки во время вставки. Кроме того, контактные площадки печатной платы должны иметь твердое золотое покрытие поверх никелевой нижней пластины, чтобы выдерживать повторяющиеся циклы сопряжения. Косвенное соединение предполагает использование разъема для сквозного или поверхностного монтажа, припаянного к плате. Это изолирует печатную плату от механических усилий при вставке. Разъем поглощает физическую нагрузку, передавая ее на паяные соединения и механические монтажные штифты. Для тяжелых промышленных условий эксплуатации, подверженных ударным нагрузкам, непрямое соединение обеспечивает превосходную долговременную надежность.
Гибридные и пользовательские конфигурации
Современная автоматизация часто требует направления питания и сигнала к одному модулю. Оценка жизнеспособности коллекторов со смешанным шагом или модульных систем упрощает проектирование проводки. Некоторые производители предлагают специальные корпуса, которые объединяют сигнальные линии 2,5 мм и линии электропередачи 5,0 мм в один блок. Этот гибридный подход сокращает время сборки и сводит к минимуму количество отдельных кабелей, проходящих через шкаф управления.
| Спецификация | RAST 2.5 | RAST 5 |
| Размер шага | 2,5 мм | 5,0 мм |
| Основное приложение | Низковольтная логика, датчики, маршрутизация данных. | Сети переменного тока, источники питания, моторные приводы. |
| Типичный текущий рейтинг | от 2А до 4А | До 16А |
| Совместимость калибра проводов | от 22 AWG до 24 AWG | от 14 AWG до 18 AWG |
| Диэлектрическое выдерживаемое напряжение | Ниже; подходит для <50 В постоянного тока. | Высокий; подходит для 250 В+ переменного тока. |
| Влияние PCB на недвижимость | Минимальный; упаковка высокой плотности. | Значительный; требуется большая площадь платы. |
Размеры механической и экологической оценки
Надежность разъема RAST зависит как от электрических характеристик, так и от механической прочности. В промышленных условиях вибрация, неправильное соединение и коррозия контактов могут повлиять на стабильность соединения. Инженеры должны оценить механизмы блокировки, поляризацию и покрытие контактов, чтобы обеспечить долгосрочную работу.
Запирающие механизмы
Механизмы блокировки разъемов RAST помогают поддерживать надежность соединений при вибрации и механических нагрузках. Фрикционные замки подходят для относительно стабильных сред, а надежная фиксация обеспечивает более надежное удержание от случайного отсоединения. Для роботизированных манипуляторов, конвейеров и вибрационных машин обычно предпочтительны конструкции с принудительной блокировкой для повышения надежности соединения.
Манипуляция и поляризация
В разъемах RAST используется механическая фиксация и поляризация, чтобы предотвратить неправильное соединение во время сборки и обслуживания. Соответствующие ребра, пазы и профили корпуса помогают гарантировать, что разъемы подходят только к предполагаемым интерфейсам. Эти функции уменьшают количество ошибок при монтаже, повышают эффективность установки и повышают электробезопасность промышленного оборудования.
Контактное покрытие и фреттинг-коррозия
Покрытие контактов влияет на долговечность разъема и электрическую стабильность в вибрирующей среде. Луженые контакты экономически эффективны, но могут подвергаться фреттинг-коррозии при повторяющихся микродвижениях. Позолоченные контакты обеспечивают улучшенную стойкость к окислению и стабильные характеристики сигнала низкого уровня, что делает их пригодными для чувствительных цепей и требовательных промышленных приложений.
| Материал покрытия | Основной вариант использования | Преимущества | Ограничения |
| Олово | Сильноточная подача электроэнергии. | Экономичный; отличная паяемость; высокая нормальная сила разрушает за счет незначительного окисления. | Высокая чувствительность к фреттинг-коррозии в условиях вибрации. |
| Золото | Низковольтная логика и сигналы датчиков. | Невосприимчив к окислению; поддерживает чрезвычайно низкое контактное сопротивление; выдерживает высокие циклы спаривания. | Более высокая стоимость материала; требует никелевой подкладки для предотвращения диффузии меди. |
| Серебро | Мощная сеть переменного тока, требующая низкого сопротивления. | Высочайшая электропроводность; отличное рассеивание тепла для тяжелых нагрузок. | Подвержен потускнению (воздействие серы); умеренная стоимость. |
Характеристики материалов и тепловые характеристики
Материалы корпуса должны выдерживать температурные условия закрытых промышленных панелей управления. В стандартных компонентах используется полиамид 66 (PA66), обеспечивающий превосходную механическую прочность и стандартный диапазон рабочих температур от -40°C до +105°C. Для применений, требующих более высокой термостойкости или совместимости с процессами пайки оплавлением по технологии поверхностного монтажа (SMT), рекомендуется использовать жидкокристаллический полимер (LCP). LCP выдерживает температуру выше +120°C, не деформируясь и не теряя механической прочности.
Вопросы защиты от проникновения (рейтинг IP)
Стандартные разъемы промышленной автоматизации этой категории обычно имеют класс защиты IP20. Они защищают от твердых предметов размером более 12,5 мм, но не обеспечивают никакой защиты от влаги и мелкой пыли. Это ограничение необходимо учитывать при проектировании для суровых условий. Стратегии смягчения последствий включают нанесение защитного покрытия на печатную плату, заливку всего соединительного блока эпоксидной смолой или размещение незагерметизированных межсоединений в прочных внешних корпусах со степенью защиты IP67.
Методы соединения концов проводов: IDC против обжима
Метод, используемый для прикрепления провода к клемме, сильно влияет на масштабируемость производства, производительность производства и механическую долговечность. Производители жгутов должны выбирать между IDC и обжимкой в зависимости от требований к объему и прокладке.
Контакт смещения изоляции (IDC)
Технология Insulation Displacement Contact оптимизирует крупносерийное производство жгутов. Терминал имеет штампованный U-образный паз с тщательно спроектированными скошенными краями. Когда автоматический пресс вставляет неочищенный провод в этот паз, острые края прорезают изоляцию из ПВХ или ПТФЭ. По мере того, как провод продвигается глубже, паз сжимает медные жилы. Это сжатие заставляет медь пластически деформироваться относительно материала клеммы, создавая газонепроницаемую холодную сварку. Кислород и влага не могут проникнуть через этот интерфейс, что предотвращает внутреннюю коррозию. Автоматизированное оборудование выполняет это завершение за миллисекунды, обеспечивая абсолютную согласованность между тысячами жгутов. Кроме того, IDC позволяет использовать сквозную проводку. Один провод шины питания подключается к нескольким розеткам по всей длине без разрезания или сращивания проводника.
Технология обжима
Технология обжима остается стандартом для дискретной прокладки проводов с высокими нагрузками. Этот процесс требует снятия изоляции, чтобы обнажить голую медь точной длины. Техник или автоматизированная машина помещает медь в цилиндр терминала и оказывает огромное механическое давление с помощью калиброванного набора штампов. Это давление сжимает пряди в твердую массу без пустот. Вторичный обжимной цилиндр часто зажимает изоляцию провода, чтобы обеспечить разгрузку от натяжения. Эта конструкция с двойным обжатием обеспечивает исключительную механическую устойчивость к тяговому усилию. При прокладке кабелей через шарнирные роботизированные манипуляторы или внешние буксирные цепи кабели постоянно натягиваются и скручиваются. Обжимные клеммы выдерживают эти растягивающие нагрузки гораздо лучше, чем соединения IDC. Кроме того, обжимные корпуса позволяют сборщикам панелей комбинировать провода разных сечений в одном соединительном блоке, обеспечивая гибкость при создании индивидуальных конструкций жгутов.
| Критерии оценки | Контакт смещения изоляции (IDC) | Технология обжима |
| Производительность | Чрезвычайно высокий; оптимизирован для полностью автоматизированного оборудования. | Умеренный; требует зачистки и отдельных этапов обжима. |
| Стоимость оснастки | Высокие первоначальные инвестиции в специализированные прессы. | Более низкая первоначальная стоимость; доступны стандартные ручные инструменты или настольные прессы. |
| Гибкость калибра проволоки | Строгие лимиты на терминал; менее снисходителен к изменениям калибра. | Высокая гибкость; Вмещает различные датчики в одном блоке. |
| Механическая сила тяги | Подходит для статической или закрытой маршрутизации. | Превосходное сопротивление; идеально подходит для внешних или нагруженных кабелей. |
| Ремонтопригодность в полевых условиях | Трудный; часто требуется замена всего сегмента разъема. | Полегче; отдельные штырьки можно извлечь и повторно обжать на месте. |
Сертификаты безопасности и отраслевые правила
Компоненты, включенные в шорт-лист, должны пройти строгую авторитетную оценку перед интеграцией в коммерческое оборудование. Компоненты, не соответствующие требованиям, создают серьезные риски ответственности.
Воспламеняемость и безопасность
Промышленные шкафы управления содержат высоковольтные компоненты, которые представляют опасность возгорания. Использование материалов с рейтингом UL 94 V-0 является абсолютной необходимостью. Рейтинг V-0 означает, что пластиковый корпус самозатухает в течение 10 секунд после прекращения пламени и не выбрасывает горящие частицы. Это предотвращает перерастание локального короткого замыкания в масштабный пожар в шкафу.
Совместимость светящихся проводов
Стандарт IEC 60335-1 описывает испытание накаленной проволоки. В этом тесте моделируется сценарий, при котором внутренняя неисправность приводит к резкому нагреву металлического компонента. В ходе испытания раскаленная проволока, нагретая до 750°C или 850°C, прижимается непосредственно к пластиковому корпусу. Материал не должен воспламеняться, а если и воспламеняется, то должен быстро самозатухнуть. Первоначально этот стандарт был разработан для бытовой техники, но сейчас он все чаще применяется к необслуживаемому автоматическому оборудованию, чтобы обеспечить максимальную пожаробезопасность.
Глобальные сертификаты
Экспорт автоматизированного оборудования требует соблюдения множества региональных стандартов. Указание межсоединений с двойными сертификатами, такими как UL для Северной Америки и VDE для Европы, упрощает процесс соответствия. Это гарантирует, что машина пройдет местные электрические проверки независимо от ее конечного пункта назначения, предотвращая дорогостоящие модификации или задержки на таможне.
Поиск компонентов, производственные риски и оценка поставщиков
Приобретение нужных компонентов предполагает работу со сложными экосистемами поставщиков и снижение рисков интеграции еще до начала производства.
Передовая тактика поиска поставщиков для закупок
Инженеры эффективно перемещаются по огромным базам данных поставщиков, используя операторы расширенного поиска. Вместо того чтобы полагаться на общий поиск по сайту, используйте логические запросы в поисковых системах, чтобы найти точные номера деталей. Использование определенных параметров, таких как inurl:pdf, наряду с названием стандарта и «UL 94 V-0», позволяет мгновенно изолировать технические описания и сертификаты соответствия на глобальных порталах поставщиков. Это позволяет обойтись без маркетинговых материалов и предоставить инженерные спецификации, необходимые для интеграции САПР.
Совместимость инструментов
Основной риск реализации связан с запатентованными инструментами завершения. Если вы выбираете разъем IDC, вы должны убедиться, что требуемые наборы штампов поставщика совместимы с вашими существующими автоматизированными машинами для сборки жгутов, например, производства Komax или Schleuniger. Использование несовместимых инструментов приводит к плохому качеству заделки, высокому проценту брака и узким местам на производстве. Всегда запрашивайте спецификации инструментов вместе с техническими данными компонентов.
Оценка контроля качества поставщика
Помимо базовой совместимости размеров, вы должны оценить внутренние процессы контроля качества поставщика. Запросите документацию по статистическим показателям контроля процесса штамповки клемм и формования корпусов. Изменения пластической усадки во время формования изменяют расстояние между шагами на доли миллиметра. При использовании 10-контактного разъема такой набор допусков делает вставку практически невозможной. Надежные поставщики используют автоматизированный оптический контроль для проверки копланарности выводов и размеров корпуса перед отправкой. Отдавайте предпочтение поставщикам, которые предоставляют подробные отчеты об испытаниях с подробным описанием силы вставки, силы извлечения и контактного сопротивления после кондиционирования окружающей среды.
Чтобы квалифицировать нового поставщика для производства ваших страховочных привязей, следуйте следующей строгой последовательности оценки:
Запросите полный технический паспорт и проверьте точный шаг, номинальный ток и класс воспламеняемости материала.
Сделайте перекрестную ссылку на номер файла UL поставщика непосредственно в базе данных UL Product iQ, чтобы подтвердить активную сертификацию.
Приобретите как минимум 50 инженерных образцов конкретной производственной оснастки, а не форм-прототипов.
Выполните разрушающее испытание на растягивающее усилие на образцах с заделками, чтобы проверить механическую целостность обжимного соединения или соединения IDC.
Выполните испытание на термоциклирование, одновременно отслеживая контактное сопротивление, чтобы убедиться, что покрытие выдерживает указанные экстремальные условия окружающей среды.
Заключение
Определите шаг и сечение проводов строго на основе требуемых токовых и напряженных нагрузок вашей конкретной цепи.
Выберите метод завершения в зависимости от объема вашего производства и имеющихся автоматизированных инструментов.
Укажите профили ключей, контактное покрытие и активные механизмы блокировки с учетом уровней вибрации окружающей среды и риска слепого соединения.
Используйте операторы расширенного поиска, чтобы найти технические описания конкретных поставщиков и проверить сертификаты соответствия UL/VDE.
Запросите образцы физического проектирования для проведения испытаний на соединение и вибрацию в вашем конкретном шкафу.
Часто задаваемые вопросы
Вопрос: В чем разница между разъемами RAST 2.5 и RAST 5?
О: Основное отличие — это шаг штифта. В RAST 2.5 используется расстояние 2,5 мм, оптимизированное для низковольтных сигналов, датчиков и проводов более тонкого сечения (22–24 AWG). RAST 5 имеет расстояние 5,0 мм, предназначенное для сильноточных приложений, сети переменного тока и более толстых проводов (14–18 AWG), требующих более высокого диэлектрического выдерживаемого напряжения.
Вопрос: В чем разница между прямым и непрямым сопряжением в системах RAST?
О: Прямое соединение предполагает подключение жгута проводов прямо к позолоченному краю печатной платы. Это экономит место и уменьшает количество компонентов. Косвенное соединение требует припаивания специального разъема к печатной плате. Затем жгут подключается к этому разъему, обеспечивая превосходное механическое удержание и долговечность в условиях высокой вибрации.
Вопрос: Почему для передачи низковольтного сигнала рекомендуется позолота?
Ответ: Позолота предотвращает фреттинг-коррозию. В условиях высокой вибрации микродвижения вызывают быстрое окисление стандартных оловянных контактов, что приводит к повышению электрического сопротивления. Золото остается свободным от окисления. Это обеспечивает стабильную и бесперебойную передачу данных для чувствительных низковольтных логических сигналов по всему заводскому цеху.
Вопрос: Можно ли использовать стандартные разъемы RAST во влажной или пыльной среде?
О: Стандартные версии обычно имеют степень защиты IP20. Они не обеспечивают никакой защиты от пыли и влаги. В суровых условиях необходимо реализовать стратегии смягчения последствий. К ним относятся заливка соединений смолой, нанесение защитного покрытия на плату или размещение компонентов внутри герметичного корпуса со степенью защиты IP67.
Вопрос: Что делает прекращение IDC предпочтительным для крупносерийного производства?
A: Контакт смещения изоляции (IDC) исключает необходимость зачистки проводов перед заделкой. Автоматизированное оборудование вдавливает неочищенную проволоку непосредственно в разъем клеммы, создавая быструю газонепроницаемую холодную сварку. Это значительно увеличивает производительность производства и позволяет создавать высокоэффективные конфигурации шлейфовой проводки.
Вопрос: Почему проверка накаленной проволоки важна для оборудования автоматизации?
О: Испытание накаленной проволоки согласно IEC 60335-1 гарантирует, что пластиковый корпус не воспламенится, если внутренняя электрическая неисправность приведет к перегреву металлических компонентов. Это важнейший стандарт пожарной безопасности. Это все чаще требуется для промышленного оборудования без присмотра, чтобы предотвратить возникновение катастрофических пожаров в шкафах из-за локальных неисправностей.
