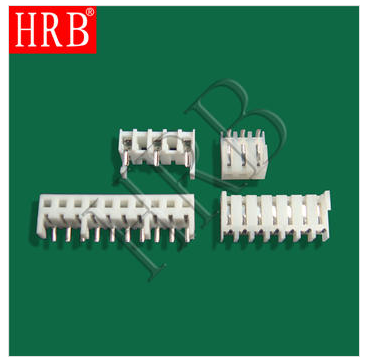

Основная концепция межплатный разъем заключается в соединении разных плат вместе.В настоящее время это разъем с самой высокой пропускной способностью среди всех типов разъемов.Основными конструктивными частями межплатного разъема являются: контакты, изоляторы, корпуса и аксессуары.В этой статье в основном подробно представлена его базовая структура.
В статье содержится следующее:
1, контакты межплатного разъема
2, изоляторы межплатного разъема
3, корпуса разъема «плата-плата»
4. Аксессуары разъема «плата-плата»
1, контакты межплатного разъема
Контакты являются основными частями разъема, выполняющими функцию электрического соединения.Обычно контактная пара состоит из охватывающей контактной детали и охватывающей контактной детали, а электрическое соединение завершается вставкой охватывающей и охватывающей контактных деталей.
Форма вилки цилиндрическая (круглый штифт), квадратная колонна (квадратный штифт) или плоская (вилка), которая представляет собой жесткую деталь.Вилочный контакт обычно изготавливается из латуни или фосфористой бронзы.
Контактной деталью является гнездо, которое является ключевой частью контактной пары.Он основан на том, что упругая структура упруго деформируется при вставке в штифт, создавая упругую силу для формирования тесного контакта с охватываемой контактной деталью для завершения соединения.
Существует множество типов домкратных конструкций, в том числе цилиндрические (разъемные, шейковые), камертонные, консольные (продольный паз), складные (продольный паз, 9-образный), коробчатый (квадратный домкрат) и гиперболоидные проволочные пружинные домкраты. и т. д.
2, изоляторы межплатного разъема
Изолятор также часто называют основанием или монтажной пластиной.Его функция состоит в том, чтобы расположить контактные детали в соответствии с требуемым положением и расстоянием, а также обеспечить изоляционные характеристики между контактными деталями, а также между контактной деталью и корпусом.Хорошее сопротивление изоляции, выдерживаемое напряжение и простота обработки являются основными требованиями при выборе изоляционных материалов для переработки в изоляторы.
3, корпуса разъема «плата-плата»
Оболочку еще называют ракушкой.Это внешняя крышка межплатного разъема.Он обеспечивает механическую защиту встроенной изоляционной монтажной платы и контактов, обеспечивает выравнивание вилки и розетки при сопряжении, а затем фиксирует межплатный разъем на устройстве.
4. Аксессуары разъема «плата-плата»
Аксессуары делятся на структурные и монтажные.Структурные аксессуары, такие как зажимное кольцо, позиционирующая шпонка, установочный штифт, направляющий штифт, соединительное кольцо, кабельный зажим, уплотнительное кольцо, прокладка и т. д. Установите такие аксессуары, как винты, гайки, винты, пружинные кольца и т. д. Большинство аксессуаров имеют стандартную комплектацию. части и общие части.
При проектировании соединителя «плата-плата» для достижения высокой плотности перестановки и стабильных характеристик контакта обычно используются методы контакта с узкими листами.В клеммной конструкции разъема имеются две ответные конструкции: заглушки и литые клеммы.При выборе сырья необходимо поддерживать определенную степень прочности и ударной вязкости.Он должен обладать высокой термостойкостью и низким коэффициентом теплового расширения.
Благодаря постоянному развитию разъемов и рыночным тенденциям межплатные разъемы также превращаются в тонкостенные, с малым шагом и высокопроизводительные.Он широко используется в электронной сфере, например, в мобильных телефонах, компьютерах, планшетах, носимых устройствах и т. д.
